W świecie elektryki, gdzie bezpieczeństwo i niezawodność są absolutnym priorytetem, każdy element instalacji odgrywa kluczową rolę. Bezpiecznik L16A, choć może wydawać się reliktem przeszłości, wciąż stanowi ważny element wielu starszych instalacji elektrycznych. Zrozumienie jego parametrów, zwłaszcza charakterystyki wyzwalania, jest nie tylko kwestią techniczną, ale przede wszystkim gwarancją ochrony przed awariami i potencjalnymi zagrożeniami. W tym artykule przyjrzymy się bliżej, co kryje się za tym oznaczeniem, jak działa i gdzie znajduje swoje zastosowanie, abyś mógł świadomie zarządzać swoją domową siecią elektryczną.
Bezpiecznik L16A – Co dokładnie kryje się za tym oznaczeniem?
Oznaczenie L16A może brzmieć enigmatycznie dla osób niezaznajomionych z technicznymi aspektami elektryki, jednak kryje w sobie kluczowe informacje o funkcji i parametrach tego elementu zabezpieczającego. Choć jest to starsze nazewnictwo, bezpieczniki tego typu nadal można spotkać w wielu domach, dlatego warto wiedzieć, jak je interpretować i jakie jest ich znaczenie dla bezpieczeństwa instalacji.
Dekodowanie symbolu: Co oznacza litera "L", a co liczba "16"?
Symbol "L" w oznaczeniu L16A odnosi się do historycznej charakterystyki wyzwalania bezpiecznika. Jest to parametr określający, jak szybko i przy jakim natężeniu prądu element zabezpieczający zareaguje na przepływ prądu elektrycznego, zarówno w przypadku przeciążenia, jak i zwarcia. Z kolei liczba "16" to prąd znamionowy bezpiecznika, wyrażony w Amperach (A). Oznacza on maksymalne natężenie prądu, jakie bezpiecznik może stale przewodzić bez ryzyka zadziałania. W praktyce, dla bezpiecznika L16A, oznacza to, że jest on zaprojektowany do pracy z prądem do 16 Amperów, a jego reakcja na zakłócenia jest określona przez charakterystykę "L".
Era przed "eskami": Dlaczego oznaczenie "L" to relikt przeszłości?
Oznaczenie "L" wywodzi się z czasów, gdy normy dotyczące zabezpieczeń elektrycznych były inne niż te, które obowiązują dzisiaj. Było ono stosowane w instalacjach projektowanych według wytycznych z lat 70. i 90. XX wieku. Współczesne wyłączniki nadprądowe, które zastąpiły starsze bezpieczniki topikowe, są opisywane za pomocą liter takich jak "B", "C" czy "D". Ewolucja nazewnictwa i standardów odzwierciedla postęp w technologii i lepsze zrozumienie potrzeb zabezpieczania różnorodnych obwodów elektrycznych. Choć litera "L" jest już rzadko spotykana w nowych produktach, jej zrozumienie jest kluczowe dla osób posiadających starsze instalacje.
Bezpiecznik automatyczny a topikowy: Kluczowa różnica w działaniu
Bezpiecznik L16A jest przykładem bezpiecznika automatycznego, co odróżnia go od tradycyjnych bezpieczników topikowych. W bezpieczniku topikowym elementem wykonawczym jest drut, który pod wpływem nadmiernego prądu przepala się, przerywając obwód. Po zadziałaniu taki bezpiecznik wymaga wymiany całego wkładu. Bezpiecznik automatyczny, taki jak L16A, działa na innej zasadzie. Posiada dwa mechanizmy wyzwalające: termiczny (zwykle oparty na bimetalu), który reaguje na długotrwałe przeciążenia, oraz elektromagnetyczny (cewka), który reaguje błyskawicznie na nagłe przepięcia i zwarcia. Po zadziałaniu, bezpiecznik automatyczny można zazwyczaj zresetować, podnosząc dźwignię, co czyni go znacznie wygodniejszym i bardziej ekonomicznym rozwiązaniem w porównaniu do bezpieczników topikowych.
Charakterystyka wyzwalania "L" w praktyce – jak to działa i co oznacza dla Twoich urządzeń?
Charakterystyka wyzwalania bezpiecznika to jego "inteligencja" sposób, w jaki reaguje na różne rodzaje zakłóceń w sieci elektrycznej. Zrozumienie, jak działa charakterystyka "L", jest kluczowe dla zapewnienia bezpieczeństwa i prawidłowego działania podłączonych urządzeń, a także dla uniknięcia niepotrzebnych przerw w dostawie prądu.
Od "L" do "B": Nowoczesny odpowiednik i dlaczego to ważne
Jak już wspomnieliśmy, historyczna charakterystyka "L" jest uznawana za bezpośredni odpowiednik współczesnej charakterystyki "B". Oznacza to, że ich parametry działania są bardzo zbliżone, a bezpiecznik L16A działa w podobny sposób jak nowoczesny wyłącznik B16. Ta wiedza jest niezwykle ważna, ponieważ pozwala na prawidłową interpretację działania starszych instalacji. Jeśli w Twoim domu wciąż funkcjonują bezpieczniki L16A, możesz zakładać, że ich zachowanie jest analogiczne do tego, czego można by oczekiwać od wyłączników B16. Jest to kluczowe przy diagnozowaniu problemów, planowaniu ewentualnych modernizacji lub po prostu przy świadomym użytkowaniu instalacji.
Krzywa prądowo-czasowa: Zrozumieć, kiedy i dlaczego bezpiecznik L16A zadziała
Krzywa prądowo-czasowa to graficzne przedstawienie zależności między natężeniem prądu a czasem potrzebnym do zadziałania bezpiecznika. Dla bezpiecznika L16A (czyli odpowiednika B16), mechanizm ten działa dwutorowo. Człon elektromagnetyczny, odpowiedzialny za ochronę przed zwarciami, reaguje bardzo szybko. W przypadku L16A/B16, zadziała on natychmiastowo, gdy prąd zwarciowy osiągnie wartość od 48 A do 80 A, co stanowi od 3 do 5-krotności prądu znamionowego (16A). Z kolei człon termiczny, chroniący przed przeciążeniami, działa z opóźnieniem. Jego zadaniem jest wychwycenie długotrwałych, choć nie tak gwałtownych, wzrostów prądu. Dla L16A/B16, człon termiczny zadziała po pewnym czasie, jeśli prąd przekroczy wartość 1,13 raza prądu znamionowego, czyli około 18 A. Oznacza to, że bezpiecznik wytrzyma chwilowe, większe obciążenia, ale długotrwałe przekroczenie nominalnej wartości prądu doprowadzi do jego zadziałania.
Ochrona przeciążeniowa vs. zwarciowa: Dwa oblicza tego samego zabezpieczenia
Bezpiecznik L16A, podobnie jak inne wyłączniki nadprądowe, pełni podwójną funkcję ochronną. Ochrona przeciążeniowa, realizowana przez człon termiczny, zapobiega przegrzewaniu się przewodów instalacji w sytuacji, gdy podłączono do niej zbyt wiele urządzeń lub jedno o bardzo dużej mocy. Długotrwałe przepływanie prądu nieco wyższego niż znamionowy powoduje powolne nagrzewanie się elementu bimetalicznego, co w końcu prowadzi do wygięcia i otwarcia obwodu. Ochrona zwarciowa, realizowana przez człon elektromagnetyczny, chroni przed skutkami nagłego, gwałtownego wzrostu prądu, który występuje podczas zwarcia. W takiej sytuacji cewka generuje silne pole magnetyczne, które natychmiastowo wyzwala mechanizm rozłączający obwód. Oba te mechanizmy są niezbędne pierwszy chroni przed powolnym niszczeniem izolacji i ryzykiem pożaru, drugi przed natychmiastowymi, destrukcyjnymi skutkami zwarcia.
Gdzie bezpiecznik L16A (lub B16) jest niezbędny? Typowe zastosowania w domu
Bezpieczniki o prądzie znamionowym 16 Amperów, niezależnie od tego, czy są oznaczone jako L16A czy B16, stanowią kręgosłup wielu domowych obwodów elektrycznych. Ich wszechstronność sprawia, że są one najczęściej stosowanym zabezpieczeniem w instalacjach mieszkaniowych, chroniąc kluczowe punkty poboru energii elektrycznej.
Obwody gniazd wtykowych: Dlaczego 16A to standard w kuchni i salonie?
Obwody gniazd wtykowych ogólnego przeznaczenia w domach i mieszkaniach są najczęściej zabezpieczane właśnie bezpiecznikami o prądzie znamionowym 16A z charakterystyką B (lub historycznie L). Wybór ten jest podyktowany kilkoma czynnikami. Po pierwsze, pozwala na podłączenie szerokiej gamy urządzeń domowych, od lamp i telewizorów po odkurzacze i czajniki elektryczne, bez obawy o nadmierne obciążenie obwodu. Po drugie, charakterystyka B jest optymalna dla urządzeń, które nie generują bardzo wysokich prądów rozruchowych. Dzięki temu bezpiecznik nie wyzwala się niepotrzebnie podczas włączania urządzeń, jednocześnie zapewniając skuteczną ochronę przed przeciążeniem i zwarciem.Zabezpieczenie oświetlenia: Czy 16A to nie za dużo?
Jeśli chodzi o obwody oświetleniowe, bezpiecznik 16A z charakterystyką B (lub L) jest również odpowiednim wyborem, choć w niektórych przypadkach można zastosować niższą wartość prądu znamionowego. Tradycyjne żarówki i halogeny pobierają stosunkowo niewielką moc, więc obwód oświetleniowy rzadko kiedy jest mocno obciążony. Jednakże, nowoczesne oświetlenie LED, które charakteryzuje się bardzo niskim poborem mocy, sprawia, że dla samych obwodów oświetleniowych często stosuje się bezpieczniki o mniejszym prądzie znamionowym, na przykład 10A. Pozwala to na jeszcze lepsze dopasowanie zabezpieczenia do rzeczywistego obciążenia i zwiększa bezpieczeństwo. Niemniej jednak, zastosowanie B16 (lub L16A) dla obwodów oświetleniowych jest nadal powszechnie akceptowane i zgodne z normami.
Jakie urządzenia można bezpiecznie podłączyć do obwodu z bezpiecznikiem L16A/B16?
Bezpiecznik L16A lub jego nowoczesny odpowiednik B16 jest w stanie zasilić wiele typowych urządzeń domowych, pod warunkiem, że ich łączny pobór mocy nie przekroczy możliwości obwodu. Przy napięciu 230V, obwód zabezpieczony 16-amperowym bezpiecznikiem może obsłużyć obciążenie do około 3680 Watów (16A * 230V). Oto kilka przykładów urządzeń, które zazwyczaj można bezpiecznie podłączyć do takiego obwodu:- Czajnik elektryczny
- Odkurzacz
- Żelazko
- Komputer stacjonarny i monitor
- Telewizor
- Mikrofalówka (o umiarkowanej mocy)
- Konsola do gier
Należy jednak pamiętać, aby nie podłączać wielu urządzeń o bardzo wysokim poborze mocy jednocześnie do tego samego obwodu. Przykładowo, jednoczesne użycie czajnika (ok. 2000W), mikrofalówki (ok. 1000-1500W) i tostera (ok. 800W) może spowodować przeciążenie i zadziałanie bezpiecznika.
L, B, C, a może D? Jak rozszyfrować charakterystyki i dlaczego to kluczowe dla bezpieczeństwa
Świat wyłączników nadprądowych to nie tylko kwestia prądu znamionowego. Kluczową rolę odgrywa również charakterystyka wyzwalania, która określa, jak zabezpieczenie reaguje na przepięcia. Znajomość różnic między charakterystykami B, C i D jest fundamentalna dla prawidłowego doboru zabezpieczeń, zapewniając optymalną ochronę instalacji i podłączonych do niej urządzeń przed różnymi rodzajami zakłóceń.
Charakterystyka B (dawniej L): Do gniazdek i żarówek
Charakterystyka B, do której zalicza się nasz omawiany L16A, jest podstawowym typem zabezpieczenia stosowanym w budownictwie mieszkaniowym. Jest idealna do ochrony obwodów oświetleniowych oraz gniazd wtykowych ogólnego przeznaczenia. Jej główną cechą jest stosunkowo niska tolerancja na chwilowe przepięcia. Człon elektromagnetyczny zadziała przy prądzie od 3 do 5-krotności prądu znamionowego (In). Oznacza to, że dla wyłącznika B16 zadziałanie nastąpi przy prądzie w zakresie 48-80A. Jest to wystarczające dla większości urządzeń domowych, które nie generują znaczących prądów rozruchowych.
Charakterystyka C: Kiedy masz do czynienia z silnikami (np. odkurzacz, elektronarzędzia)
Wyłączniki z charakterystyką C są zaprojektowane do zastosowań, gdzie podłączane urządzenia generują większe prądy rozruchowe. Dotyczy to przede wszystkim urządzeń z silnikami elektrycznymi, takich jak pompy, klimatyzatory, pralki, a także niektóre elektronarzędzia czy transformatory. Charakterystyka C zapewnia wyższą tolerancję na chwilowe, krótkotrwałe przeciążenia prądowe, które występują podczas uruchamiania takich urządzeń. Człon elektromagnetyczny w wyłączniku C zadziała przy prądzie od 5 do 10-krotności prądu znamionowego (In). Dla wyłącznika C16 oznaczałoby to zadziałanie w zakresie 80-160A. Dzięki temu unikamy niepotrzebnego wyzwalania zabezpieczenia podczas normalnej pracy urządzeń.
Charakterystyka D: Zabezpieczenia dla urządzeń o bardzo dużym prądzie rozruchowym
Charakterystyka D jest zarezerwowana dla sytuacji, gdzie mamy do czynienia z urządzeniami o ekstremalnie wysokich prądach rozruchowych. Są to zazwyczaj duże silniki elektryczne stosowane w przemyśle, spawarki, urządzenia medyczne (np. aparatura rentgenowska) czy transformatory o dużej mocy. Prądy rozruchowe w takich przypadkach mogą być nawet kilkunastokrotnie wyższe od prądu znamionowego. Człon elektromagnetyczny w wyłączniku D zadziała przy prądzie od 10 do 20-krotności prądu znamionowego (In). Dla wyłącznika D16 byłby to zakres 160-320A. Zastosowanie charakterystyki D jest więc kluczowe w specyficznych, przemysłowych lub specjalistycznych zastosowaniach, gdzie charakterystyka B lub C nie zapewniłaby odpowiedniej ochrony przed nieuzasadnionym wyzwoleniem.
Mój bezpiecznik L16A ciągle "wybija" – jakie są najczęstsze przyczyny?
Częste zadziałanie bezpiecznika L16A, czyli jego "wybijanie", jest sygnałem, że w obwodzie elektrycznym dzieje się coś niepokojącego. Nie należy tego bagatelizować, ponieważ może to świadczyć o problemach z instalacją lub podłączonymi urządzeniami, które w dłuższej perspektywie mogą prowadzić do poważniejszych awarii lub zagrożeń.
Problem nr 1: Przeciążenie obwodu – zbyt wiele urządzeń na raz
Najczęstszą przyczyną wybijania bezpiecznika L16A jest przeciążenie obwodu. Dzieje się tak, gdy do jednego obwodu podłączymy zbyt wiele urządzeń elektrycznych, których łączny pobór mocy przekracza dopuszczalną wartość dla danego bezpiecznika (w tym przypadku 16A). Typowym przykładem jest sytuacja w kuchni, gdzie jednocześnie włączony zostaje czajnik elektryczny, mikrofalówka, toster czy ekspres do kawy. Wówczas człon termiczny bezpiecznika, reagując na długotrwały wzrost prądu, doprowadza do jego zadziałania, przerywając obwód i chroniąc instalację przed przegrzaniem.
Problem nr 2: Chwilowy skok napięcia przy starcie urządzenia (prąd rozruchowy)
Niektóre urządzenia, zwłaszcza te posiadające silniki elektryczne (np. odkurzacze, lodówki, stare telewizory kineskopowe), podczas uruchamiania pobierają znacznie większy prąd niż podczas normalnej pracy. Jest to tzw. prąd rozruchowy. W przypadku bezpieczników o charakterystyce B (do której należy L16A), które są bardziej wrażliwe na chwilowe skoki prądu, taki impuls może być na tyle duży, że spowoduje zadziałanie członu elektromagnetycznego. Jeśli problem powtarza się przy włączaniu konkretnego urządzenia, może to oznaczać, że bezpiecznik B16 jest na granicy swoich możliwości dla danego obciążenia, lub samo urządzenie ma problem z układem rozruchowym.
Problem nr 3: Zwarcie w instalacji lub uszkodzone urządzenie – jak to rozpoznać?
Najgroźniejszą przyczyną wybijania bezpiecznika jest zwarcie. Polega ono na bezpośrednim połączeniu przewodów fazowego i neutralnego (lub fazowego z ochronnym), co powoduje gwałtowny, bardzo wysoki wzrost prądu, często przekraczający kilkadziesiąt lub nawet kilkaset Amperów. W takiej sytuacji błyskawicznie zadziała człon elektromagnetyczny bezpiecznika, przerywając obwód. Zwarcie może wystąpić w wyniku uszkodzenia izolacji kabla, wadliwego połączenia w gniazdku lub puszce, lub wewnątrz uszkodzonego urządzenia. Aby zdiagnozować problem, należy odłączyć wszystkie urządzenia od danego obwodu. Jeśli bezpiecznik nadal wybija, problem leży w samej instalacji. Jeśli po odłączeniu urządzeń bezpiecznik przestaje wybijać, należy podłączać je pojedynczo, aby zidentyfikować to wadliwe.
Wymiana i modernizacja: Co musisz wiedzieć przed wymianą bezpiecznika L16A?
Prace przy instalacji elektrycznej, nawet te pozornie proste jak wymiana bezpiecznika, wymagają szczególnej ostrożności i wiedzy. Bezpieczeństwo jest tutaj absolutnym priorytetem. Zanim podejmiesz jakiekolwiek działania, upewnij się, że posiadasz odpowiednie umiejętności lub skorzystaj z pomocy wykwalifikowanego elektryka.
Czy mogę samodzielnie wymienić bezpiecznik wkręcany L16A?
Tak, wymiana bezpiecznika wkręcanego L16A jest czynnością, którą można wykonać samodzielnie, pod warunkiem ścisłego przestrzegania zasad bezpieczeństwa. Najważniejsze jest, aby przed przystąpieniem do jakichkolwiek prac bezwzględnie wyłączyć zasilanie dla danego obwodu, a najlepiej dla całej instalacji, korzystając z głównego wyłącznika. Następnie, używając odpowiednich narzędzi (np. izolowanego klucza), należy odkręcić stary bezpiecznik i wkręcić nowy o tych samych parametrach. Jednak nawet w tak prostych czynnościach, jeśli masz jakiekolwiek wątpliwości co do swojej wiedzy lub umiejętności, zdecydowanie zalecam wezwanie wykwalifikowanego elektryka. Będzie on w stanie nie tylko bezpiecznie wymienić bezpiecznik, ale także ocenić stan całej instalacji.
Kiedy można zastąpić L16A nowym B16, a kiedy należy rozważyć C16? (UWAGA: porada eksperta)
W większości przypadków, bezpiecznik L16A można bez problemu zastąpić nowoczesnym wyłącznikiem nadprądowym B16. Oba mają ten sam prąd znamionowy (16A) i zbliżoną charakterystykę wyzwalania, co oznacza, że ich zachowanie w typowych sytuacjach domowych będzie bardzo podobne. Jednakże, jeśli w obwodzie zasilanym przez L16A znajdują się urządzenia o znaczących prądach rozruchowych, na przykład silniki elektryczne (np. w pompach, wentylatorach, niektórych urządzeniach AGD), warto rozważyć zastosowanie wyłącznika o charakterystyce C, czyli C16. Wyłącznik C ma większą tolerancję na chwilowe przeciążenia prądowe, co zapobiega niepotrzebnemu wyzwalaniu zabezpieczenia podczas startu tych urządzeń. Decyzja o wyborze charakterystyki C powinna być jednak poprzedzona analizą obciążenia obwodu i, najlepiej, konsultacją z elektrykiem, który oceni, czy takie rozwiązanie jest optymalne i bezpieczne dla danej instalacji.
Modernizacja instalacji: Przejście z bezpieczników wkręcanych na system szynowy DIN
Bezpieczniki wkręcane, takie jak L16A, są coraz rzadziej stosowane w nowych instalacjach. Standardem stały się nowoczesne rozdzielnice z szyną DIN, na której montuje się wyłączniki nadprądowe. Modernizacja instalacji polegająca na przejściu z systemu bezpieczników wkręcanych na system szynowy DIN niesie ze sobą wiele korzyści. Przede wszystkim, zwiększa bezpieczeństwo użytkowania instalacji, oferując lepszą ochronę przed przeciążeniami i zwarciami. Wyłączniki nadprądowe są również łatwiejsze w obsłudze ich resetowanie po zadziałaniu jest proste i intuicyjne. Ponadto, nowoczesne rozdzielnice są bardziej estetyczne i pozwalają na łatwiejsze rozbudowanie instalacji w przyszłości. Należy jednak podkreślić, że taka modernizacja jest skomplikowanym procesem, który powinien być przeprowadzony wyłącznie przez wykwalifikowanego elektryka, zgodnie z obowiązującymi normami i przepisami.
Kluczowe parametry techniczne bezpiecznika L16A, na które warto zwrócić uwagę
Podsumowując naszą podróż przez świat bezpiecznika L16A, warto zebrać najważniejsze informacje o jego parametrach technicznych. Zrozumienie tych wartości jest kluczowe dla każdego, kto ma do czynienia z tym elementem zabezpieczającym, niezależnie od tego, czy chodzi o jego użytkowanie, wymianę czy modernizację instalacji.
Prąd znamionowy (16A) – fundament bezpieczeństwa
Prąd znamionowy, oznaczony jako 16A, jest podstawowym parametrem każdego bezpiecznika. Określa on maksymalne natężenie prądu, które bezpiecznik może przewodzić w sposób ciągły, bez ryzyka przegrzania i zadziałania. W przypadku L16A, oznacza to, że obwód może być obciążony prądem do 16 Amperów przez nieograniczony czas. Przekroczenie tej wartości, nawet jeśli nie jest to gwałtowne zwarcie, ale długotrwałe przeciążenie, spowoduje zadziałanie członu termicznego bezpiecznika. Jest to kluczowy parametr, który należy uwzględnić przy doborze zabezpieczenia do konkretnego obwodu.
Napięcie znamionowe (230/400V) – do jakich instalacji pasuje?
Napięcie znamionowe bezpiecznika, najczęściej podawane jako 230/400V AC (prąd zmienny), określa, do jakich typów instalacji elektrycznych jest on przeznaczony. Wartość 230V odnosi się do napięcia w obwodach jednofazowych, które są powszechne w domach i mieszkaniach do zasilania gniazd i oświetlenia. Z kolei 400V to napięcie w obwodach trójfazowych, stosowanych do zasilania urządzeń o większej mocy, takich jak piece elektryczne, kuchenki indukcyjne czy silniki trójfazowe. Bezpiecznik L16A o napięciu znamionowym 230/400V może być zatem stosowany zarówno w instalacjach jednofazowych, jak i trójfazowych, pod warunkiem odpowiedniego doboru do konkretnego obwodu.
Przeczytaj również: Różnicówka typu F - niezbędna w nowoczesnym domu? Sprawdź!

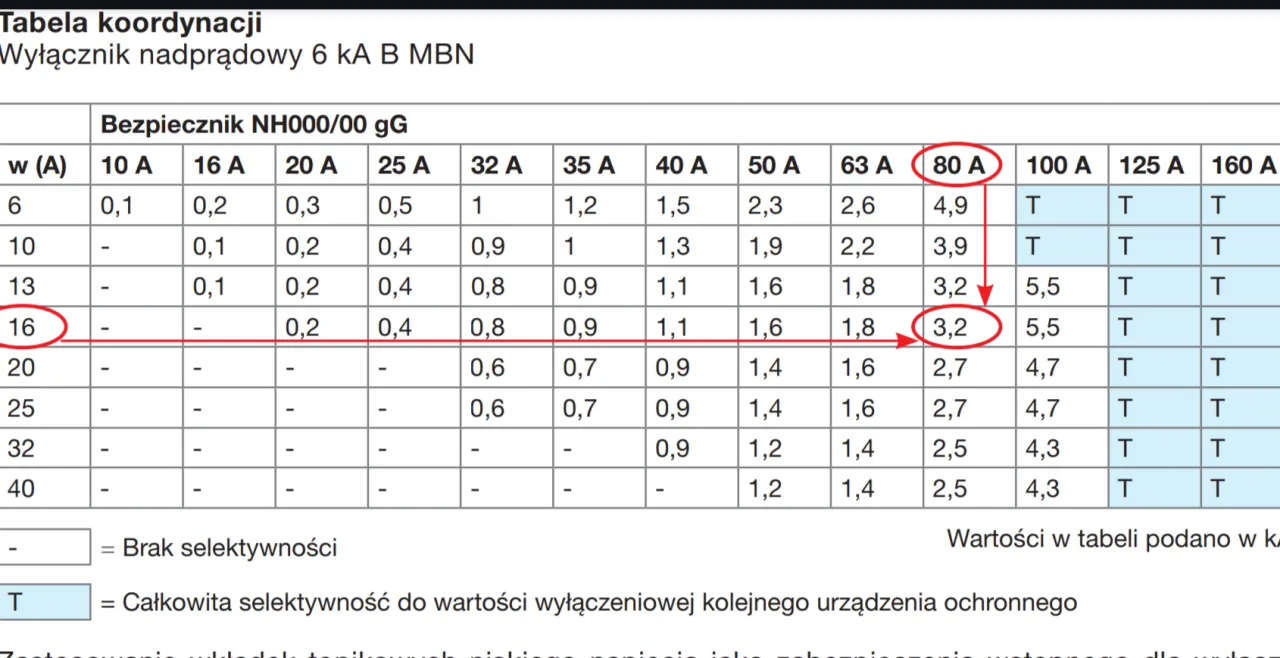

Znamionowa zdolność zwarciowa (kA) – co mówi o wytrzymałości bezpiecznika?
Znamionowa zdolność zwarciowa, oznaczana jako Icn i wyrażana w kiloamperach (kA), to kolejny niezwykle ważny parametr, który określa maksymalny prąd zwarciowy, jaki dany bezpiecznik jest w stanie bezpiecznie przerwać, nie ulegając przy tym uszkodzeniu. Dla starszych bezpieczników wkręcanych, takich jak L16A, typowa wartość zdolności zwarciowej wynosi 1500 A, czyli 1,5 kA. Choć może się to wydawać niewiele w porównaniu do nowoczesnych wyłączników nadprądowych, które często mają zdolność zwarciową 6 kA lub więcej, jest to wartość wystarczająca dla instalacji, do których zostały pierwotnie zaprojektowane. Należy jednak pamiętać, że w przypadku modernizacji instalacji, gdzie prądy zwarciowe mogą być wyższe, konieczne jest zastosowanie zabezpieczeń o odpowiednio wyższej zdolności zwarciowej, aby zapewnić pełne bezpieczeństwo.
