Wyłącznik nadprądowy B16 to jeden z najczęściej spotykanych elementów zabezpieczających w domowych instalacjach elektrycznych. Zrozumienie jego działania i przeznaczenia jest kluczowe dla bezpieczeństwa oraz prawidłowego funkcjonowania Twojego domu, niezależnie od tego, czy jesteś amatorem majsterkowania, czy profesjonalistą.
B16 to podstawowy wyłącznik nadprądowy chroniący domowe instalacje elektryczne
- Litera 'B' oznacza szybką charakterystykę wyzwalania, idealną dla obwodów bez dużych prądów rozruchowych.
- Liczba '16' to prąd znamionowy 16 Amperów, limitujący moc urządzeń do 3680 W w instalacji 230 V.
- Posiada wyzwalacz termiczny (przeciążeniowy) i elektromagnetyczny (zwarciowy) dla kompleksowej ochrony.
- Stosowany głównie do ochrony oświetlenia i gniazd ogólnego przeznaczenia w budownictwie mieszkaniowym.
- Różni się od C16 i D16 szybkością reakcji na prądy rozruchowe, co jest kluczowe przy doborze.
Co tak naprawdę oznacza symbol "B16" na wyłączniku w Twojej rozdzielnicy?
Symbol "B16" na wyłączniku nadprądowym nie jest przypadkowy, lecz koduje dwie fundamentalne informacje o jego działaniu i przeznaczeniu. Zrozumienie tych oznaczeń jest pierwszym krokiem do świadomego zarządzania bezpieczeństwem elektrycznym w domu. To właśnie te cyfry i litery mówią nam, jak dany wyłącznik będzie reagował na przepływający przez niego prąd i jakie obciążenia jest w stanie bezpiecznie obsłużyć.
Litera "B" – klucz do zrozumienia szybkości reakcji zabezpieczenia
Litera "B" odnosi się do charakterystyki czasowo-prądowej wyłącznika. Oznacza to, że wyzwalacz elektromagnetyczny (zwarciowy) zadziała natychmiastowo, gdy prąd osiągnie wartość od 3 do 5 razy większą niż prąd znamionowy. Ze względu na tę szybką reakcję, wyłączniki typu B są przeznaczone głównie do ochrony obwodów, w których nie występują duże prądy rozruchowe, takich jak obwody oświetleniowe czy gniazda wtykowe w budownictwie mieszkaniowym. Taka charakterystyka zapewnia skuteczną ochronę przed skutkami zwarć, które są nagłe i niebezpieczne.
Liczba "16" – jak prąd znamionowy 16A wpływa na Twoją instalację elektryczną?
Liczba "16" oznacza prąd znamionowy (In) wyłącznika, wyrażony w Amperach (A). Wyłącznik jest przystosowany do ciągłej pracy z prądem o natężeniu do 16 A. W praktycznym ujęciu, w standardowej instalacji jednofazowej 230 V, obwód zabezpieczony wyłącznikiem B16 może obsłużyć urządzenia o łącznej mocy do 3680 W (czyli 3,68 kW). Przekroczenie tej wartości przez dłuższy czas spowoduje zadziałanie zabezpieczenia przeciążeniowego, chroniąc przewody przed przegrzaniem.
Charakterystyka wyzwalania typu B – kiedy i dlaczego Twój bezpiecznik zadziała?
Głębokie zrozumienie mechanizmów działania wyłącznika B16 wymaga przyjrzenia się dwóm głównym typom wyzwalaczy i ich roli w ochronie instalacji. Każdy z nich reaguje na inne rodzaje zagrożeń, tworząc razem kompleksowy system zabezpieczeń.
Ochrona przed przeciążeniem: jak wyzwalacz termiczny chroni przewody przed przegrzaniem
Wyzwalacz termiczny reaguje na długotrwałe, niewielkie przekroczenie prądu znamionowego. Jego głównym zadaniem jest ochrona przewodów instalacji przed przegrzaniem, które mogłoby prowadzić do uszkodzenia izolacji, a w konsekwencji do zwarcia lub pożaru. Czas jego zadziałania jest odwrotnie proporcjonalny do wielkości przeciążenia im większe przekroczenie dopuszczalnego prądu, tym szybciej wyzwalacz zadziała. To powolne, ale skuteczne działanie zapobiega uszkodzeniom wynikającym z nadmiernego obciążenia.
Ochrona przed zwarciem: natychmiastowa reakcja wyzwalacza elektromagnetycznego
Wyzwalacz elektromagnetyczny reaguje bezzwłocznie na gwałtowny i duży wzrost prądu, charakterystyczny dla zwarcia. Jego celem jest natychmiastowe przerwanie obwodu, aby chronić instalację elektryczną oraz podłączone urządzenia przed poważnym uszkodzeniem lub zniszczeniem. Jest to kluczowy element zabezpieczający przed nagłymi i niebezpiecznymi sytuacjami.

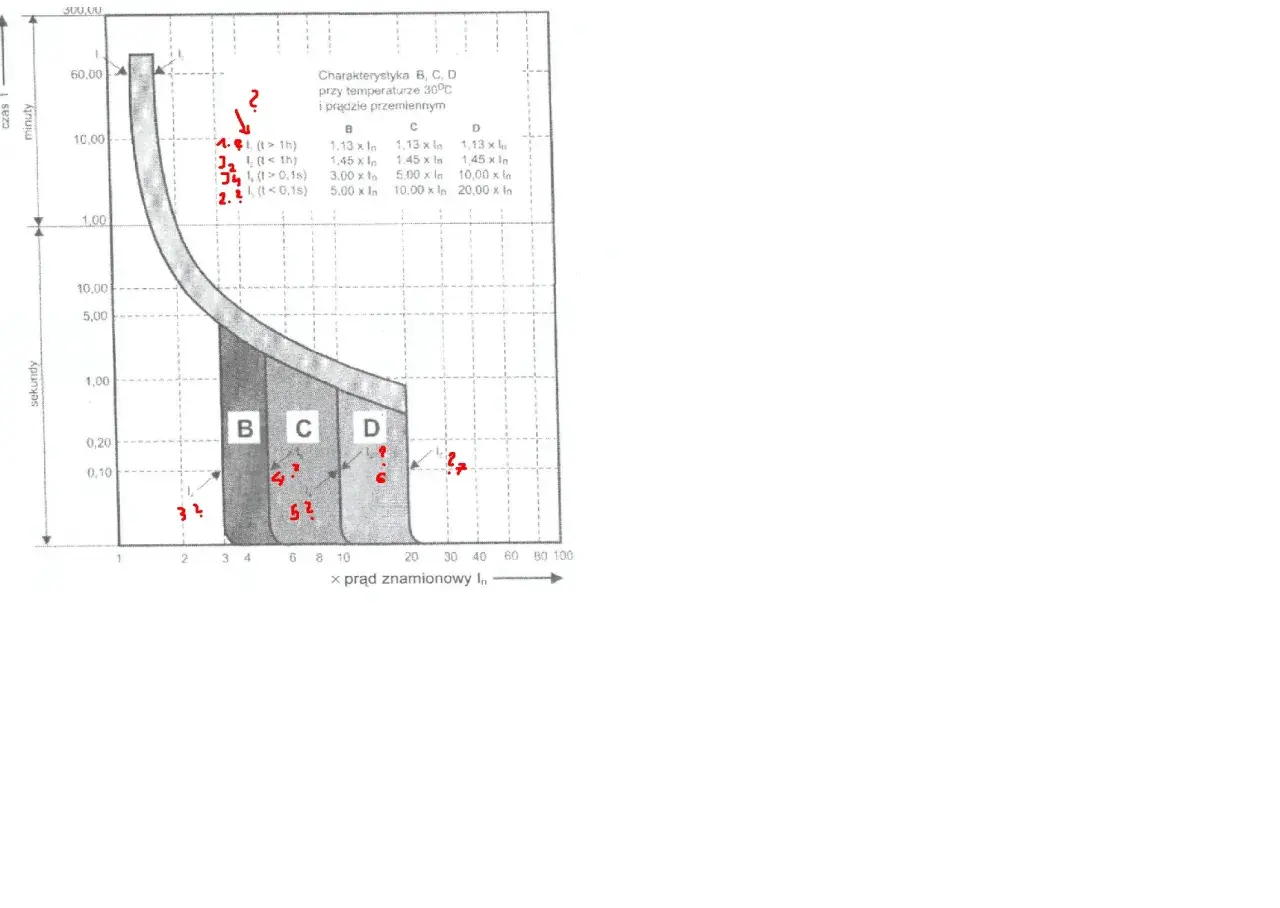

Krzywa wyzwalania B w praktyce: co oznacza prąd zadziałania od 3 do 5 razy większy od znamionowego?
Zakres prądu zadziałania wyzwalacza elektromagnetycznego od 3 do 5 razy większego od prądu znamionowego (In) dla charakterystyki B oznacza, że wyłącznik zadziała przy przepływie prądu o wartości 3 do 5 razy wyższej niż jego nominalna wartość. W praktyce oznacza to, że w przypadku zwarcia w gniazdku lub w obwodzie oświetleniowym, wyłącznik B16 zadziała bardzo szybko. Ta "czułość" jest zaletą w typowych obwodach domowych, gdzie nie występują urządzenia generujące duże prądy rozruchowe, ale może być problemem przy urządzeniach z takimi właśnie prądami.

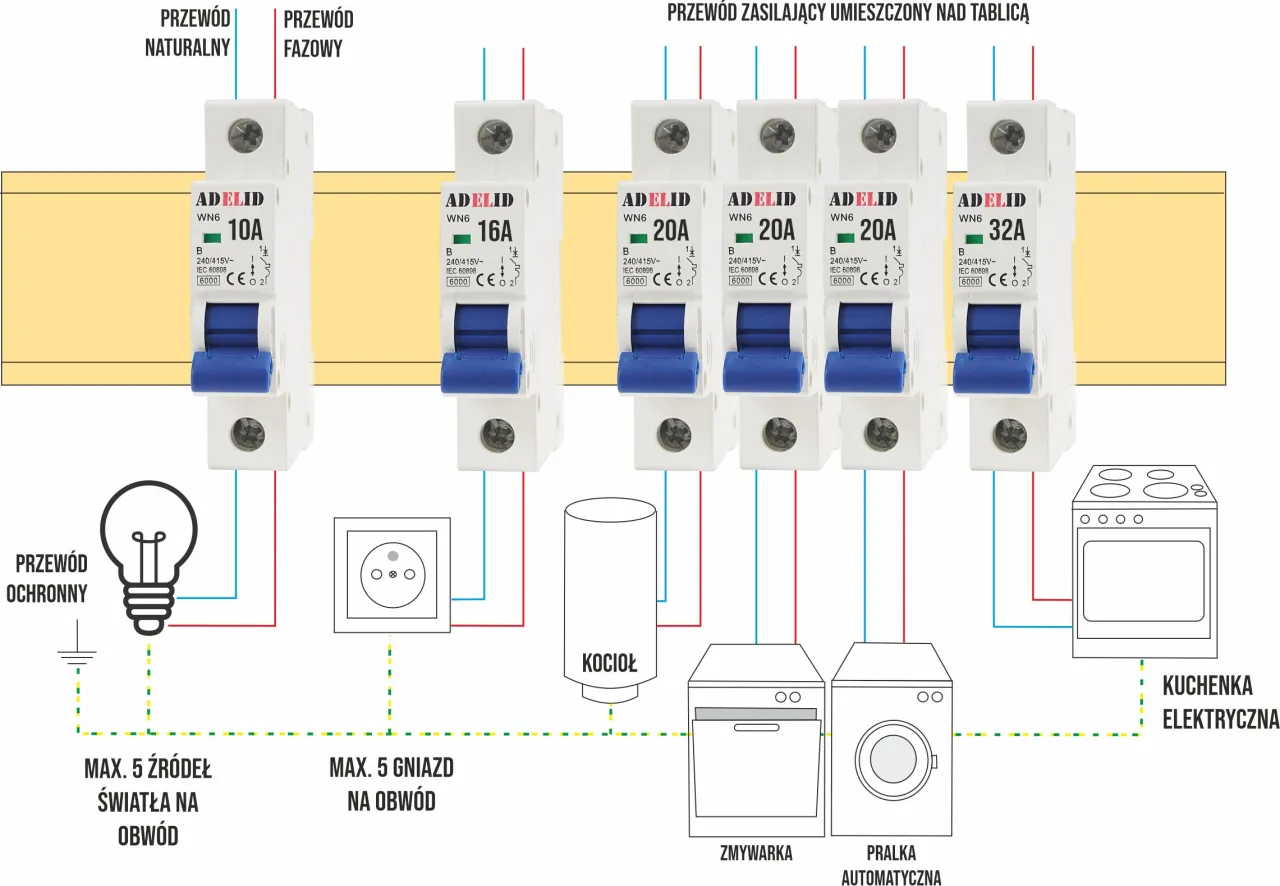

Gdzie w domowej instalacji elektrycznej wyłącznik B16 sprawdzi się najlepiej?
Wyłączniki B16 znajdują swoje optymalne zastosowanie w konkretnych miejscach domowej instalacji elektrycznej. Kluczowe jest zrozumienie ich ograniczeń, aby zapewnić skuteczną i bezpieczną pracę całego systemu.
Oświetlenie i gniazda ogólnego przeznaczenia – naturalne środowisko dla B16
Wyłączniki B16 są idealnym wyborem do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych ogólnego przeznaczenia w budownictwie mieszkaniowym. W tych obwodach rzadko występują urządzenia o dużych prądach rozruchowych, co sprawia, że charakterystyka B jest wystarczająca i skuteczna w ochronie przed przeciążeniami i zwarciami. Zapewniają one potrzebny poziom bezpieczeństwa bez zbędnego ryzyka przypadkowego wyzwolenia.
Urządzenia AGD i sprzęt RTV – czy B16 to zawsze wystarczające zabezpieczenie?
Dla większości standardowych urządzeń AGD i sprzętu RTV, takich jak telewizory, komputery, ładowarki czy małe AGD (np. toster, czajnik), B16 jest zazwyczaj wystarczające. Należy jednak zwrócić uwagę na urządzenia o wyższym poborze mocy lub z silnikami, takie jak pralki, zmywarki, piekarniki czy odkurzacze. Często wymagają one dedykowanych obwodów z wyłącznikami o innej charakterystyce (np. C16 lub C20) lub są podłączane do obwodów trójfazowych, aby uniknąć niepotrzebnego wyzwalania zabezpieczenia.
Czego kategorycznie NIE podłączać do obwodu chronionego wyłącznikiem B16?
Ze względu na ich stosunkowo szybką reakcję na prądy rozruchowe, wyłączników B16 należy unikać w obwodach zasilających urządzenia takie jak silniki elektryczne, transformatory, duże elektronarzędzia czy pompy. Urządzenia te, nawet jeśli ich moc znamionowa mieści się w zakresie 16A, mogą podczas uruchomienia pobierać chwilowo znacznie większy prąd, co spowoduje niepotrzebne wyzwalanie wyłącznika B16. Dla takich zastosowań lepszym wyborem są wyłączniki o charakterystyce C lub D, które są bardziej odporne na chwilowe skoki prądu.
B16 kontra C16: najważniejsza różnica, której nie możesz zignorować przy wyborze
Wybór między wyłącznikiem B16 a C16 jest jedną z kluczowych decyzji przy projektowaniu lub modernizacji instalacji elektrycznej. Ignorowanie różnic między nimi może prowadzić do nieprawidłowego działania instalacji lub braku odpowiedniej ochrony, dlatego warto poświęcić chwilę na zrozumienie tych niuansów.
Charakterystyka C – kiedy potrzebujesz większej tolerancji na prądy rozruchowe?
Charakterystyka C oznacza, że wyzwalacz elektromagnetyczny zadziała przy prądzie od 5 do 10 razy większym niż prąd znamionowy. Ta większa tolerancja na chwilowe skoki prądu jest niezbędna dla urządzeń z większym prądem rozruchowym, takich jak silniki elektryczne, transformatory, lampy wyładowcze czy niektóre elektronarzędzia. Stosowanie B16 w takich obwodach skutkowałoby częstym i nieuzasadnionym wyłączaniem zasilania, co jest niepraktyczne i może prowadzić do frustracji.
Praktyczny przykład: dlaczego podłączenie odkurzacza warsztatowego może wyzwalać bezpiecznik B16?
Wyobraźmy sobie odkurzacz warsztatowy. W momencie uruchomienia jego silnik pobiera chwilowo znacznie większy prąd niż jego prąd znamionowy jest to tzw. prąd rozruchowy. Dla "czułego" wyłącznika B16, taki impuls prądu może być zinterpretowany jako zwarcie, co skutkuje natychmiastowym wyłączeniem zasilania. Wyłącznik o charakterystyce C16, dzięki swojej większej tolerancji na prądy rozruchowe (5-10 In), pozwoliłby na normalne uruchomienie urządzenia, nie wyzwalając się niepotrzebnie.
Tabela porównawcza: charakterystyki B, C i D w pigułce – wybierz świadomie
Poniższa tabela w zwięzły sposób przedstawia kluczowe różnice między charakterystykami B, C i D, pomagając w świadomym wyborze odpowiedniego zabezpieczenia:
| Charakterystyka | Zakres prądu zadziałania wyzwalacza elektromagnetycznego (x In) | Przykładowe zastosowanie |
|---|---|---|
| B | 3-5 In | Oświetlenie, gniazda ogólnego przeznaczenia w budownictwie mieszkaniowym |
| C | 5-10 In | Urządzenia z silnikami (np. pralki, zmywarki, odkurzacze warsztatowe), transformatory, lampy wyładowcze |
| D | 10-20 In | Urządzenia o bardzo dużych prądach rozruchowych, np. spawarki, duże silniki przemysłowe, prostowniki |
Jak czytać pozostałe oznaczenia na wyłączniku B16? Kompletny przewodnik
Oprócz symbolu B16, na wyłączniku nadprądowym znajduje się wiele innych ważnych oznaczeń. Ich zrozumienie jest kluczowe dla pełnej oceny bezpieczeństwa i funkcjonalności zabezpieczenia, a także dla prawidłowego doboru aparatu do konkretnych potrzeb instalacji.
Znamionowa zdolność łączeniowa (np. 6000 lub 10000) – co oznacza dla Twojego bezpieczeństwa?
Znamionowa zdolność łączeniowa (Icn), często oznaczana jako np. 6000 A lub 10000 A, to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie przerwać bez uszkodzenia i zachowania swojej funkcji. Jest to parametr niezwykle ważny dla bezpieczeństwa instalacji, szczególnie w miejscach, gdzie spodziewane prądy zwarciowe mogą być wysokie. Wyłączniki dla instalacji domowych i podobnych muszą spełniać wymogi normy PN-EN 60898-1, która określa minimalne wymagania dla tych parametrów.
Klasa ograniczenia energii (1, 2, 3) – dlaczego ten parametr ma znaczenie?
Klasa ograniczenia energii, oznaczana cyframi 1, 2 lub 3, informuje o szybkości, z jaką wyłącznik ogranicza energię zwarcia. Klasa 3 jest najlepsza, co oznacza, że wyłącznik najszybciej przerywa prąd zwarciowy, minimalizując tym samym uszkodzenia instalacji, przewodów i ryzyko pożaru. W nowoczesnych instalacjach domowych zaleca się stosowanie wyłączników o klasie ograniczenia energii 3, ponieważ zapewniają one najwyższy poziom bezpieczeństwa.
Napięcie znamionowe i inne symbole, które warto znać
Na wyłączniku nadprądowym można znaleźć również inne istotne oznaczenia, takie jak: napięcie znamionowe (np. 230/400V), częstotliwość (50/60 Hz), schemat połączeń, znak producenta, numer normy (np. PN-EN 60898-1), symbol polaryzacji, czy oznaczenia dotyczące temperatury otoczenia pracy. Każde z tych oznaczeń dostarcza cennych informacji o sposobie i warunkach bezpiecznego użytkowania danego aparatu.
Najczęstsze błędy przy doborze i wymianie wyłącznika B16 – jak ich unikać?
Prawidłowy dobór i montaż wyłączników nadprądowych jest kluczowy dla bezpieczeństwa. Istnieje jednak kilka powszechnych błędów, które mogą prowadzić do problemów w instalacji elektrycznej lub stanowić realne zagrożenie dla użytkowników i mienia.
Błędne założenie "im czulszy, tym lepszy" – dlaczego charakterystyka B nie jest uniwersalna?
Błędne jest założenie, że "im czulszy, tym lepszy", co często prowadzi do nieprawidłowego stosowania wyłączników B16. Choć charakterystyka B jest idealna dla większości obwodów domowych, jej zastosowanie w obwodach z urządzeniami o dużych prądach rozruchowych (np. silniki) spowoduje niepotrzebne i frustrujące wyłączanie zasilania, a nie lepszą ochronę. Zamiast tego, należy dobrać charakterystykę do specyfiki obciążenia, aby zapewnić optymalne działanie i ochronę.
Niedopasowanie zabezpieczenia do przekroju przewodów a ryzyko pożaru
Wyłącznik nadprądowy musi być dobrany nie tylko do przewidywanego obciążenia (prądu znamionowego), ale przede wszystkim do przekroju przewodów, które ma chronić. Zbyt duży prąd znamionowy wyłącznika w stosunku do przekroju przewodu może doprowadzić do przegrzewania się przewodów podczas przeciążenia, co stanowi poważne ryzyko pożaru instalacji. Istnieją normy i tabele określające maksymalny prąd dla danego przekroju przewodu, których należy bezwzględnie przestrzegać.
Przeczytaj również: Zgasło światło? Jak włączyć wywalone korki - poradnik
Samodzielna wymiana bez uprawnień – kiedy absolutnie musisz wezwać elektryka?
Samodzielna wymiana lub montaż wyłączników nadprądowych bez odpowiednich kwalifikacji i uprawnień (SEP) jest skrajnie niebezpieczna. Grozi porażeniem prądem, uszkodzeniem instalacji, a także utratą gwarancji na sprzęt czy ubezpieczenia w przypadku awarii. Wszelkie prace w rozdzielnicy elektrycznej, a zwłaszcza wymiana kluczowych elementów zabezpieczających, powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka, który posiada niezbędną wiedzę i doświadczenie.
