Wyłącznik nadprądowy, często nazywany potocznie "eską", to niepozorny, ale niezwykle ważny element każdej instalacji elektrycznej. Jego głównym zadaniem jest ochrona przed niebezpiecznymi zjawiskami, takimi jak przeciążenia czy zwarcia, które mogą prowadzić do uszkodzenia sprzętu, a nawet pożaru. Zrozumienie jego działania jest kluczowe dla każdego, kto dba o bezpieczeństwo swojego domu czy miejsca pracy. W tym artykule przyjrzymy się bliżej budowie tego urządzenia, mechanizmom, które nim sterują, oraz praktycznym aspektom jego użytkowania.

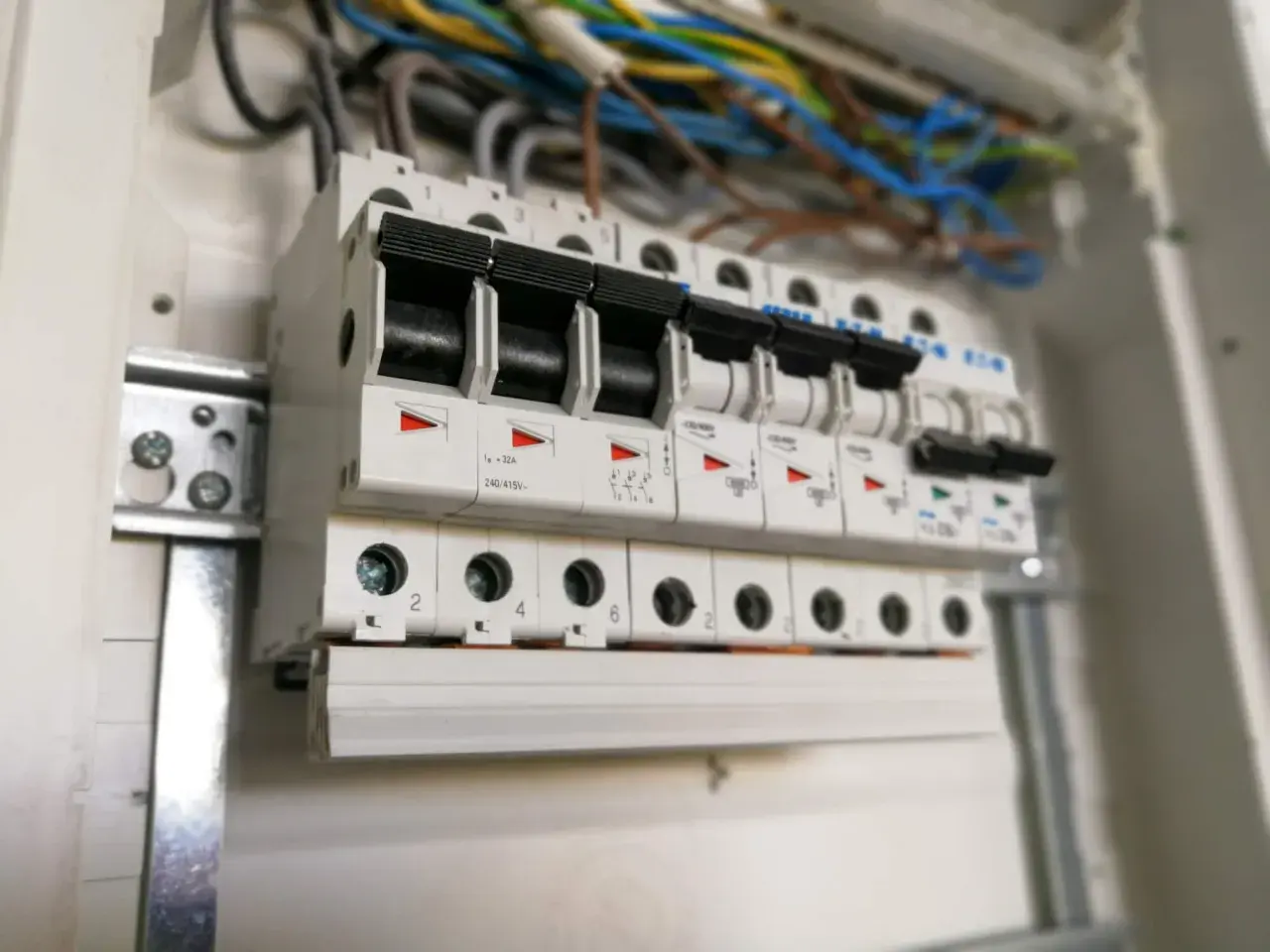

Wyłącznik nadprądowy to strażnik instalacji elektrycznej, chroniący przed przeciążeniami i zwarciami
- Automatycznie przerywa obwód, gdy prąd przekroczy bezpieczną wartość, chroniąc urządzenia i instalację.
- Działa dzięki dwóm głównym mechanizmom: wyzwalaczowi termicznemu (na przeciążenia) i elektromagnetycznemu (na zwarcia).
- Wyzwalacz termiczny (bimetaliczny) reaguje z opóźnieniem na długotrwałe, niewielkie przekroczenia prądu.
- Wyzwalacz elektromagnetyczny (cewka z rdzeniem) działa natychmiastowo na gwałtowny wzrost prądu zwarciowego.
- Wyłączniki klasyfikuje się według charakterystyk B, C, D, które określają ich czułość na prąd zwarciowy i zastosowanie.
- Jest obligatoryjnym elementem zabezpieczającym w instalacjach niskiego napięcia, ale nie chroni bezpośrednio przed porażeniem prądem do tego służy wyłącznik różnicowoprądowy.

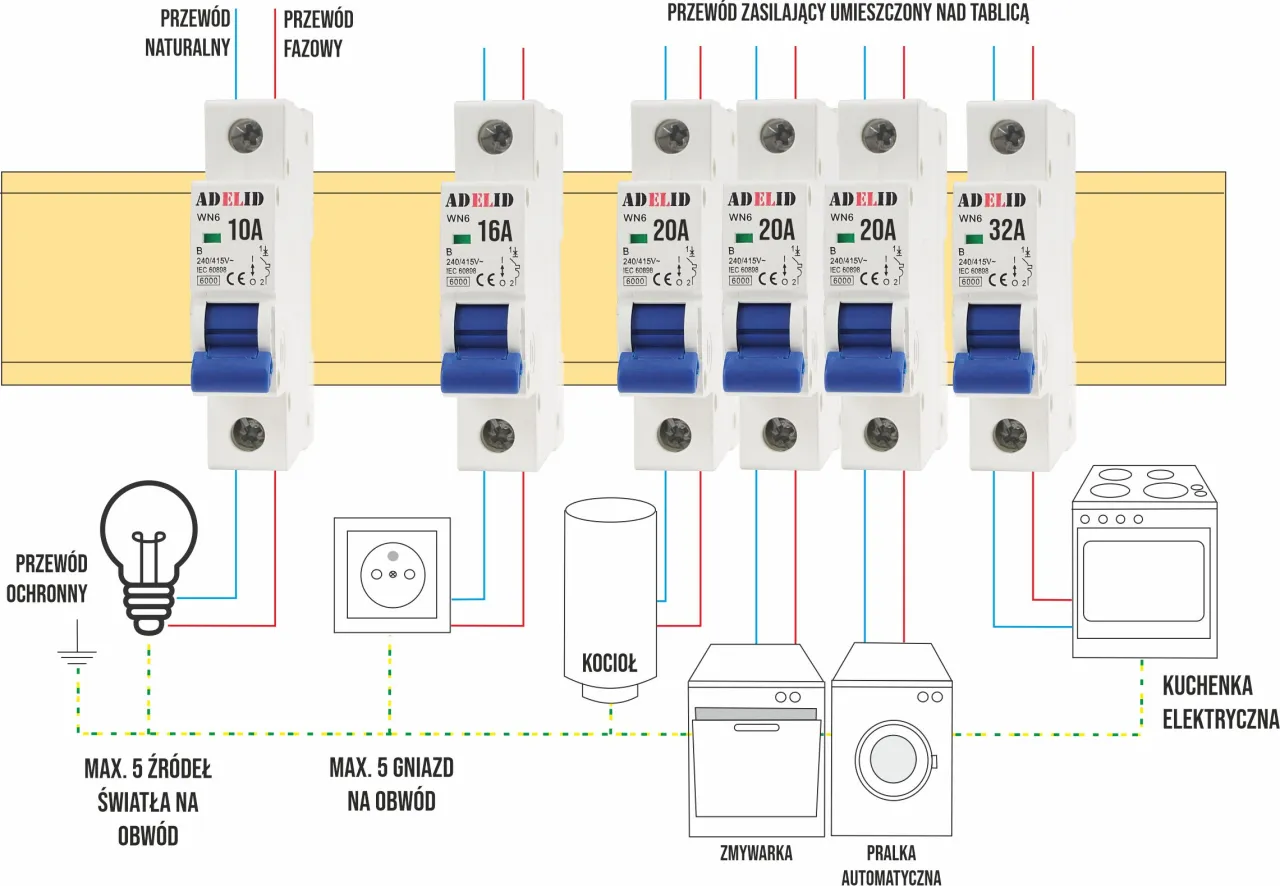

Dlaczego ten mały element w skrzynce jest cichym bohaterem Twojego domu?
Wyłącznik nadprądowy to fundament bezpieczeństwa każdej instalacji elektrycznej. Bez niego nasze domy i mieszkania byłyby narażone na poważne ryzyko. Jego obecność jest nie tylko zalecana, ale przede wszystkim obligatoryjna zgodnie z obowiązującymi przepisami prawa budowlanego w Polsce. Chroni on nie tylko drogie urządzenia, ale przede wszystkim zapobiega przegrzewaniu się przewodów, co jest jedną z głównych przyczyn pożarów instalacji elektrycznych. To właśnie dlatego ten niepozorny element jest tak ważny działa dyskretnie w tle, ale jego rola jest nie do przecenienia.
Przeciążenie a zwarcie – poznaj dwa zagrożenia, przed którymi chroni Cię wyłącznik
W instalacji elektrycznej czyhają na nas dwa główne zagrożenia: przeciążenie i zwarcie. Przeciążenie to sytuacja, w której przez obwód płynie prąd większy niż ten, do którego został zaprojektowany, ale nie jest to gwałtowny wzrost. Może to być spowodowane podłączeniem zbyt wielu urządzeń do jednego gniazdka lub używaniem sprzętu o zbyt dużej mocy. Długotrwałe przeciążenie prowadzi do nagrzewania się przewodów, co może stopić izolację i w skrajnych przypadkach doprowadzić do pożaru. Z kolei zwarcie to gwałtowne, bardzo silne przepięcie prądu, spowodowane zazwyczaj uszkodzeniem izolacji przewodów, które się ze sobą zetknęły. Jest to zjawisko niebezpieczne ze względu na błyskawiczny wzrost temperatury i możliwość uszkodzenia urządzeń podłączonych do obwodu. Wyłącznik nadprądowy został zaprojektowany tak, aby reagować na oba te zjawiska, ale w różny sposób, zapewniając kompleksową ochronę.
Czym wyłącznik nadprądowy różni się od starego bezpiecznika topikowego?
Współczesne wyłączniki nadprądowe stanowią znaczący krok naprzód w porównaniu do tradycyjnych bezpieczników topikowych. Główna różnica polega na możliwości wielokrotnego ponownego załączenia. Po zadziałaniu, wyłącznik nadprądowy można po prostu podnieść, przywracając zasilanie, podczas gdy bezpiecznik topikowy wymagał wymiany wkładki. Ponadto, wyłączniki nadprądowe oferują precyzyjniejsze działanie dzięki dwóm niezależnym mechanizmom ochronnym termicznemu i elektromagnetycznemu co zapewnia lepszą ochronę przed różnymi rodzajami zagrożeń. Są one również bardziej wygodne i bezpieczne w obsłudze dla użytkownika.
Jak dokładnie działa wyłącznik nadprądowy? Zajrzyjmy do środka
Aby w pełni zrozumieć, jak działa wyłącznik nadprądowy, musimy przyjrzeć się jego wnętrzu. Kluczowe dla jego funkcjonalności są dwa główne mechanizmy, które działają niezależnie, ale współpracują, aby zapewnić maksymalne bezpieczeństwo. Są to wyzwalacz termiczny i wyzwalacz elektromagnetyczny. Każdy z nich reaguje na inne rodzaje zakłóceń w przepływie prądu, co sprawia, że wyłącznik jest tak skutecznym zabezpieczeniem.
Strażnik cierpliwości: jak wyzwalacz termiczny chroni przed przeciążeniem?
Wyzwalacz termiczny to serce ochrony przed przeciążeniem. Najczęściej jest to element wykonany z dwóch różnych metali, połączonych ze sobą tak zwany bimetal. Kiedy przez obwód płynie prąd o wartości nieco wyższej niż znamionowa, ale przez dłuższy czas, bimetal zaczyna się nagrzewać. Ponieważ oba metale mają różną rozszerzalność cieplną, pod wpływem ciepła bimetal wygina się. Po osiągnięciu pewnego stopnia wygięcia, mechanicznie naciska na zatrzask, który zwalnia dźwignię i otwiera styki, przerywając obwód. Ten mechanizm działa z pewnym opóźnieniem, co jest celowe pozwala to na chwilowe, większe pobory prądu, na przykład podczas uruchamiania silnika, bez niepotrzebnego wyzwalania zabezpieczenia.
Błyskawiczny refleks: jak wyzwalacz elektromagnetyczny reaguje na zwarcie?
W przypadku gwałtownego wzrostu prądu, charakterystycznego dla zwarcia, do akcji wkracza wyzwalacz elektromagnetyczny. Jest to prosta, ale bardzo skuteczna cewka z ruchomym rdzeniem. Gdy przez cewkę przepływa prąd zwarciowy, o wartości wielokrotnie przekraczającej prąd znamionowy, generuje ona silne pole magnetyczne. To pole magnetyczne błyskawicznie przyciąga rdzeń, który uderza w mechanizm spustowy. Uderzenie to powoduje natychmiastowe rozłączenie styków w wyłączniku. Jak podaje Kanał Elektryczny, "wyzwalacz elektromagnetyczny działa błyskawicznie, reagując na prądy zwarciowe w ciągu milisekund". Ta szybkość reakcji jest kluczowa dla minimalizowania szkód spowodowanych przez zwarcia.
Budowa krok po kroku: od dźwigni po komorę gaszeniową
Oprócz wspomnianych wyzwalaczy, wyłącznik nadprądowy składa się z kilku innych istotnych elementów. Dźwignia załączająca/wyłączająca to widoczny element, którym ręcznie sterujemy pracą wyłącznika. Styki główne to punkty, przez które przepływa prąd roboczy ich rozłączenie przerywa obwód. Gdy styki się rozwierają, powstaje łuk elektryczny, który musi zostać bezpiecznie wygaszony. Do tego celu służy komora gaszeniowa, która zazwyczaj składa się z metalowych blaszek lub szczelin, rozciągających łuk i ułatwiających jego wygaszenie. Ważnym elementem jest również mechanizm swobodnego wyzwolenia, który gwarantuje, że wyłącznik zadziała nawet wtedy, gdy dźwignia jest przytrzymywana w pozycji załączonej jest to kluczowe dla bezpieczeństwa.
Nie każdy wyłącznik jest taki sam – co oznaczają tajemnicze litery B, C i D?
Kiedy przyjrzymy się bliżej wyłącznikom nadprądowym, zauważymy na nich oznaczenia literowe takie jak B, C czy D. Nie są to przypadkowe symbole określają one tzw. charakterystykę czasowo-prądową wyłącznika. Ta charakterystyka mówi nam, jak szybko i przy jakim natężeniu prądu (w stosunku do prądu znamionowego) zadziała wyzwalacz elektromagnetyczny. Wybór odpowiedniej charakterystyki jest kluczowy dla prawidłowego działania instalacji i ochrony przed jej uszkodzeniem.
Charakterystyka B: Standardowy obrońca domowych gniazdek i oświetlenia
Wyłączniki z charakterystyką B są najczęściej spotykane w domowych instalacjach elektrycznych. Oznaczają one, że wyzwalacz elektromagnetyczny zadziała, gdy prąd w obwodzie osiągnie wartość od 3 do 5 razy większą niż prąd znamionowy wyłącznika. Jest to idealne rozwiązanie dla obwodów oświetleniowych oraz gniazd, do których podłączamy urządzenia o niewielkiej mocy rozruchowej, takie jak telewizory, komputery czy lampki. Charakterystyka B zapewnia dobrą ochronę przed przeciążeniami i zwarciami w typowych warunkach domowych.
Charakterystyka C: Kiedy potrzebujesz większej tolerancji dla silników i AGD?
Jeśli w Twoim domu lub warsztacie znajdują się urządzenia o większym prądzie rozruchowym, na przykład silniki elektryczne, transformatory, pompy czy niektóre urządzenia AGD (jak pralki czy lodówki), wyłącznik z charakterystyką C będzie lepszym wyborem. W tym przypadku wyzwalacz elektromagnetyczny zadziała przy prądzie od 5 do 10 razy większym niż znamionowy. Pozwala to na uniknięcie niepotrzebnych wyłączeń podczas normalnej pracy tych urządzeń, jednocześnie zapewniając skuteczną ochronę przed zwarciami. Charakterystyka C jest kompromisem między czułością a odpornością na chwilowe przepięcia prądowe.
Charakterystyka D: Zabezpieczenie do zadań specjalnych w warsztacie i przemyśle
Wyłączniki z charakterystyką D są przeznaczone do zastosowań specjalistycznych, gdzie mamy do czynienia z urządzeniami o bardzo wysokich prądach rozruchowych. Mowa tu na przykład o dużych silnikach przemysłowych, spawarkach, prostownikach czy urządzeniach o dużej mocy indukcyjnej. W ich przypadku wyzwalacz elektromagnetyczny zadziała dopiero przy prądzie od 10 do 20 razy większym niż prąd znamionowy. Charakterystyka D jest konieczna tam, gdzie chwilowe, bardzo wysokie prądy rozruchowe są zjawiskiem normalnym, a standardowe wyłączniki mogłyby zbyt często zadziałać.
Jak odczytać oznaczenia na wyłączniku? Przewodnik po symbolach i cyfrach
Obudowa wyłącznika nadprądowego jest pełna informacji, które mogą wydawać się skomplikowane, ale w rzeczywistości są bardzo czytelne. Podstawowym oznaczeniem jest prąd znamionowy, podawany w amperach (A), na przykład "16A". Obok niego znajduje się charakterystyka, oznaczona literą (B, C, D), np. "C16". Ważne jest również napięcie znamionowe (np. 230/400V), które informuje o tym, do jakiej sieci wyłącznik jest przeznaczony. Znajdziemy także informację o zdolności zwarciowej, określanej w amperach (np. 6000A), która wskazuje maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać. Oprócz tego często widnieją oznaczenia producenta, numer normy oraz symbole graficzne informujące o przeznaczeniu.
"Wybił bezpiecznik!" – Co robić, gdy wyłącznik zadziała i o czym to świadczy?
Sytuacja, w której nagle gaśnie światło lub przestaje działać gniazdko, często wiąże się z zadziałaniem wyłącznika nadprądowego. Gdy dźwignia wyłącznika opadnie, oznacza to, że zadziałał jeden z jego mechanizmów ochronnych termiczny lub elektromagnetyczny. Nie należy bagatelizować takiego zdarzenia, ponieważ jest to sygnał, że w obwodzie doszło do nieprawidłowości. Zanim jednak przystąpimy do działania, musimy upewnić się, że jest to bezpieczne.
Krok po kroku: Jak bezpiecznie ponownie załączyć wyłącznik?
Pierwszym krokiem jest identyfikacja przyczyny zadziałania wyłącznika. Jeśli wyłącznik zadziałał po włączeniu konkretnego urządzenia, prawdopodobnie to ono jest źródłem problemu może być uszkodzone lub po prostu pobiera zbyt duży prąd. W takiej sytuacji należy odłączyć to urządzenie od zasilania. Następnie, upewniwszy się, że w obwodzie nie ma już przeciążenia ani zwarcia, można spróbować ponownie załączyć wyłącznik, podnosząc jego dźwignię. Jeśli wyłącznik od razu pozostaje w pozycji załączonej, zasilanie zostało przywrócone. Pamiętaj o ostrożności i nigdy nie próbuj przytrzymywać dźwigni w pozycji załączonej, jeśli wyłącznik nadal próbuje zadziałać.
Ciągłe wyłączanie się prądu? Kiedy należy wezwać elektryka?
Jeśli wyłącznik nadprądowy zadziała wielokrotnie, nawet po odłączeniu wszystkich urządzeń, lub jeśli problem powtarza się regularnie w tym samym obwodzie, jest to sygnał, że w instalacji elektrycznej może istnieć poważniejszy problem. Może to być na przykład uszkodzenie przewodu, wadliwe połączenie w puszce instalacyjnej, lub problem z samym wyłącznikiem. W takich sytuacjach nie należy podejmować samodzielnych prób naprawy. Konieczne jest wezwanie wykwalifikowanego elektryka, który przeprowadzi profesjonalną diagnostykę i usunie usterkę, zapewniając bezpieczeństwo instalacji.
Wyłącznik nadprądowy to nie "różnicówka" – poznaj kluczowe różnice w ich działaniu
Często spotykam się z pytaniem, czy wyłącznik nadprądowy i wyłącznik różnicowoprądowy (tzw. "różnicówka") to to samo. Choć oba urządzenia znajdują się w naszej rozdzielnicy elektrycznej i są kluczowe dla bezpieczeństwa, pełnią one zupełnie inne funkcje. Zrozumienie tej różnicy jest fundamentalne dla prawidłowego zabezpieczenia instalacji.
Kto chroni sprzęt, a kto chroni życie? Rozdzielenie ról w domowej rozdzielnicy
Wyłącznik nadprądowy, jak już wiemy, jest przede wszystkim strażnikiem naszej instalacji i podłączonych do niej urządzeń. Jego zadaniem jest ochrona przed skutkami przeciążeń i zwarć, które mogą prowadzić do uszkodzenia sprzętu lub pożaru. Z kolei wyłącznik różnicowoprądowy ma zupełnie inne zadanie chroni przede wszystkim ludzi przed porażeniem prądem elektrycznym. Działa on na zasadzie pomiaru różnicy prądu płynącego w przewodzie fazowym i neutralnym. Jeśli ta różnica jest większa niż ustalona wartość (np. 30mA), oznacza to, że prąd "ucieka" inną drogą na przykład przez ciało człowieka i wyłącznik różnicowoprądowy błyskawicznie przerywa obwód.
Przeczytaj również: Bezpiecznik B czy C - Klucz do bezpiecznej instalacji elektrycznej
Czy te dwa zabezpieczenia mogą działać bez siebie?
Odpowiedź brzmi: zdecydowanie nie! Wyłącznik nadprądowy i wyłącznik różnicowoprądowy są jak dwie strony tego samego medalu ich wspólne działanie zapewnia kompleksową ochronę. Wyłącznik nadprądowy chroni przed nadmiernym prądem, który mógłby uszkodzić instalację, a różnicowoprądowy chroni przed niebezpiecznym przepływem prądu przez ciało człowieka. Nowoczesne instalacje elektryczne wymagają zastosowania obu tych zabezpieczeń, aby zapewnić maksymalny poziom bezpieczeństwa zarówno dla ludzi, jak i dla sprzętu.
