Charakterystyka bezpieczników - Jak dobrać idealne zabezpieczenie?

Charakterystyka bezpiecznika to zbiór parametrów technicznych definiujących jego działanie i przeznaczenie. Jest kluczowa dla zapewnienia bezpieczeństwa oraz prawidłowej pracy instalacji i urządzeń elektrycznych. Najważniejsze parametry to charakterystyka czasowo-prądowa, prąd znamionowy oraz znamionowa zdolność wyłączania.

Dlaczego charakterystyka bezpiecznika to fundament bezpieczeństwa Twojej instalacji

Rola bezpiecznika: Więcej niż tylko "korek"

Bezpiecznik to nie jest zwykły "korek", jak czasem potocznie się mówi. To fundamentalny element ochrony każdej instalacji elektrycznej i podłączonych do niej urządzeń. Jego podstawowa funkcja polega na przerwaniu obwodu elektrycznego w sytuacji, gdy przepływa przez niego zbyt duży prąd czy to w wyniku przeciążenia, czy zwarcia. Robi to po to, aby zapobiec przegrzewaniu się przewodów, uszkodzeniu sprzętu, a co najważniejsze, aby zminimalizować ryzyko wystąpienia pożaru. Prawidłowe działanie tego pozornie prostego elementu zależy jednak od precyzyjnie dobranych parametrów, które muszą być dopasowane do specyfiki chronionej instalacji.

Skutki błędnego doboru: Od irytujących przerw w zasilaniu po ryzyko pożaru

Nieprawidłowy dobór bezpiecznika to prosta droga do problemów. Jeśli wybierzemy zabezpieczenie zbyt "czułe", na przykład typu B do obwodu z silnikiem, który generuje wysokie prądy rozruchowe, będziemy doświadczać częstych, nieuzasadnionych wyłączeń. To irytujące i zakłóca normalne funkcjonowanie. Z drugiej strony, jeśli bezpiecznik będzie zbyt "zwłoczny" lub jego prąd znamionowy będzie zbyt wysoki w stosunku do potrzeb, może on nie zadziałać wystarczająco szybko w krytycznej sytuacji. Skutkiem tego może być przegrzewanie się przewodów, co prowadzi do uszkodzenia izolacji, a w najgorszym scenariuszu do pożaru. Błędny dobór po prostu podważa sens istnienia zabezpieczenia.

Najważniejsze parametry na obudowie bezpiecznika – Jak je poprawnie zinterpretować

Prąd znamionowy (In) – Co oznacza wartość w amperach (A) i dlaczego nie może być przypadkowa?

Prąd znamionowy, oznaczany jako In i wyrażany w amperach (A), to fundamentalny parametr każdego bezpiecznika. Określa on maksymalny prąd, który może stale przepływać przez bezpiecznik bez ryzyka jego zadziałania i przerwania obwodu. Jest to jeden z kluczowych wskaźników, który musi być ściśle dopasowany do obciążalności prądowej przewodów w danej instalacji oraz do mocy pobieranej przez podłączone urządzenia. Zbyt wysoka wartość In sprawi, że bezpiecznik nie ochroni przewodów przed przegrzaniem, podczas gdy zbyt niska będzie skutkować ciągłymi, niepotrzebnymi wyłączeniami, nawet przy normalnym obciążeniu.

Znamionowa zdolność wyłączania (Icn/Icu) – Cichy bohater ochrony przed skutkami zwarcia

Znamionowa zdolność wyłączania, oznaczana jako Icn lub Icu i wyrażana w kiloamperach (kA), to parametr, który często bywa niedoceniany, a jest niezwykle ważny dla bezpieczeństwa. Określa on maksymalną wartość prądu zwarciowego, jaką bezpiecznik jest w stanie bezpiecznie przerwać, nie ulegając przy tym uszkodzeniu i nie powodując niebezpiecznych skutków, takich jak wybuch. Dla typowych instalacji domowych często spotykamy wartości rzędu 6 kA, podczas gdy w przemyśle, gdzie prądy zwarciowe mogą być znacznie wyższe, stosuje się zabezpieczenia o wyższych zdolnościach wyłączania. Jest to kluczowe dla ochrony przed skutkami poważnych awarii.

Napięcie znamionowe (Un) – Dlaczego jest równie ważne co prąd?

Napięcie znamionowe, oznaczane jako Un, to kolejny istotny parametr, który definiuje bezpieczny zakres pracy bezpiecznika. Określa ono maksymalne napięcie sieci, w której dane zabezpieczenie może być stosowane. Użycie bezpiecznika przeznaczonego do niższego napięcia w instalacji o wyższym napięciu jest niedopuszczalne. W przypadku zadziałania takiego bezpiecznika, może on ulec uszkodzeniu, a nawet eksplodować, stwarzając poważne zagrożenie. Dlatego zawsze należy upewnić się, że napięcie znamionowe bezpiecznika odpowiada napięciu panującemu w naszej instalacji.

Charakterystyka czasowo-prądowa wyłączników nadprądowych: Co kryje się za literami B, C i D?

Charakterystyka czasowo-prądowa to pojęcie, które pozwala zrozumieć, jak szybko bezpiecznik zareaguje na przepływający prąd. Jest to fundamentalna zależność pomiędzy czasem, w jakim prąd przekracza wartość znamionową, a momentem zadziałania zabezpieczenia. Innymi słowy, mówi nam, ile prądu musi popłynąć i przez jak długi czas, aby bezpiecznik przerwał obwód. W przypadku wyłączników nadprądowych, czyli popularnych "esek", charakterystyki te są oznaczane literami B, C i D, z których każda ma swoje specyficzne zastosowanie.

Charakterystyka B: Kiedy jest idealnym wyborem dla Twoich urządzeń?

Wyłączniki nadprądowe z charakterystyką B są najbardziej "czułe" spośród najczęściej stosowanych. Ich mechanizm wyzwalający zadziała, gdy prąd przepływający przez obwód osiągnie wartość od 3 do 5 razy większą od prądu znamionowego (In). Dzięki tej wysokiej czułości, charakterystyka B jest idealnym wyborem dla obwodów oświetleniowych oraz standardowych gniazd wtykowych, gdzie zazwyczaj nie występują urządzenia generujące wysokie prądy rozruchowe. Zapewniają one szybką reakcję na nawet niewielkie przeciążenia.

Charakterystyka C: Uniwersalne rozwiązanie do większości zastosowań domowych i biurowych

Charakterystyka C jest zdecydowanie najczęściej spotykana w instalacjach domowych i biurowych. Jest to rozwiązanie uniwersalne, które zapewnia kompromis między czułością a odpornością na chwilowe przepięcia prądowe. Wyzwalacz zadziała w tym przypadku, gdy prąd przekroczy wartość znamionową od 5 do 10 razy. Dzięki temu, wyłączniki typu C doskonale nadają się do zabezpieczania obwodów, w których podłączone są urządzenia o umiarkowanych prądach rozruchowych, takie jak pralki, odkurzacze, zmywarki czy zasilacze komputerowe.

Charakterystyka D: Do zadań specjalnych i ochrony urządzeń o ciężkim rozruchu

Gdy mamy do czynienia z urządzeniami, które przy uruchomieniu pobierają bardzo wysokie prądy, konieczne jest zastosowanie wyłączników nadprądowych z charakterystyką D. W tym przypadku wyzwolenie następuje dopiero wtedy, gdy prąd przekroczy wartość znamionową od 10 do 20 razy. Charakterystyka D jest przeznaczona do ochrony obwodów zasilających urządzenia o tzw. ciężkim rozruchu, do których zaliczamy między innymi duże silniki elektryczne, transformatory mocy czy spawarki. Zapewnia im ona niezbędną odporność na chwilowe skoki prądu podczas startu.

Wykresy czasowo-prądowe – Wizualne przedstawienie szybkości reakcji

Wykresy czasowo-prądowe to narzędzie, które pozwala w sposób graficzny przedstawić zależność pomiędzy wartością prądu a czasem potrzebnym do zadziałania zabezpieczenia. Umożliwiają one inżynierom i projektantom instalacji elektrycznych precyzyjne analizowanie charakterystyk różnych bezpieczników. Dzięki nim można nie tylko dobrać odpowiednie zabezpieczenie do konkretnego obciążenia, ale także zapewnić tzw. koordynację zabezpieczeń, czyli sprawić, by w skomplikowanych instalacjach zadziałał tylko ten bezpiecznik, który jest najbliżej miejsca awarii.

Świat bezpieczników topikowych – Jak rozszyfrować oznaczenia gG, aM i inne?

Bezpieczniki topikowe, choć często wypierane przez wyłączniki nadprądowe, nadal znajdują zastosowanie w wielu instalacjach, szczególnie tych starszych lub w specyficznych zastosowaniach przemysłowych. Ich oznaczenia, zazwyczaj dwuliterowe, niosą ze sobą kluczowe informacje o sposobie działania i przeznaczeniu. Pierwsza litera kodu odnosi się do zakresu zdolności wyłączania bezpiecznika, czyli tego, przed jakimi rodzajami przepięć prądowych ma on chronić, natomiast druga litera określa kategorię chronionego urządzenia lub instalacji.

Oznaczenie "g" vs "a": Czym różni się ochrona pełnozakresowa od niepełnozakresowej?

Pierwsza litera w oznaczeniu bezpiecznika topikowego informuje nas o jego zakresie ochrony. Litera "g" oznacza wkładkę pełnozakresową. Taki bezpiecznik jest w stanie chronić instalację zarówno przed skutkami zwarć, jak i przed przeciążeniami. Jest to najbardziej uniwersalny typ zabezpieczenia. Z kolei litera "a" oznacza wkładkę niepełnozakresową, zwaną również współdziałającą. Tego typu bezpieczniki chronią instalację głównie przed skutkami zwarć, ale nie zapewniają pełnej ochrony przed przeciążeniami. Dlatego też, gdy stosujemy bezpieczniki typu "a", muszą one być zawsze stosowane w połączeniu z dodatkowym zabezpieczeniem, które ochroni instalację przed przeciążeniem, na przykład przekaźnikiem termicznym.

Bezpieczniki gG/gL: Wszechstronna ochrona kabli i urządzeń ogólnego przeznaczenia

Bezpieczniki z oznaczeniem gG (lub starszym oznaczeniem gL) to jedne z najczęściej spotykanych wkładek topikowych. Są to wkładki pełnozakresowe, co oznacza, że zapewniają kompleksową ochronę zarówno przed zwarciami, jak i przeciążeniami. Ich głównym przeznaczeniem jest zabezpieczanie kabli, przewodów oraz różnego rodzaju urządzeń o ogólnym zastosowaniu. Dzięki swojej wszechstronności, są one stosowane w wielu różnych typach instalacji, gwarantując bezpieczeństwo i niezawodność.

Bezpieczniki aM: Specjalistyczna ochrona silników wyłącznie przed zwarciem

Bezpieczniki z oznaczeniem aM to wkładki niepełnozakresowe, które zostały zaprojektowane z myślą o specyficznych potrzebach ochrony silników elektrycznych. Ich główną funkcją jest ochrona przed skutkami zwarć. Nie zapewniają one jednak wystarczającej ochrony przed przeciążeniem, które jest częstym zjawiskiem podczas pracy silnika. Dlatego też, wkładki aM muszą być zawsze stosowane w połączeniu z dodatkowymi zabezpieczeniami, takimi jak na przykład termiki silnikowe, które przejmą zadanie ochrony przed przeciążeniem, zapewniając pełne bezpieczeństwo pracy maszyny.

Inne specjalistyczne charakterystyki: gTr dla transformatorów i gR dla elektroniki

Oprócz wspomnianych wcześniej typów, w świecie bezpieczników topikowych znajdziemy również inne, bardziej specjalistyczne charakterystyki, dostosowane do konkretnych zastosowań. Przykładem mogą być bezpieczniki z oznaczeniem gTr, które są przeznaczone do ochrony transformatorów, lub gR, które z kolei służą do zabezpieczania elementów półprzewodnikowych, takich jak tyrystory czy tranzystory. Ich specyfika wynika z unikalnych wymagań tych urządzeń, które często wymagają bardzo szybkiej reakcji zabezpieczenia lub ochrony przed specyficznymi rodzajami przepięć.

Jak w praktyce dobrać charakterystykę bezpiecznika do obciążenia?

Wybór odpowiedniej charakterystyki bezpiecznika to kluczowy krok w procesie projektowania i modernizacji instalacji elektrycznej. Od tego, jak precyzyjnie dopasujemy zabezpieczenie do rodzaju obciążenia, zależy nie tylko bezpieczeństwo, ale także komfort użytkowania i bezawaryjna praca wszystkich podłączonych urządzeń. Poniżej znajdziesz praktyczne wskazówki, które pomogą Ci podjąć właściwą decyzję.

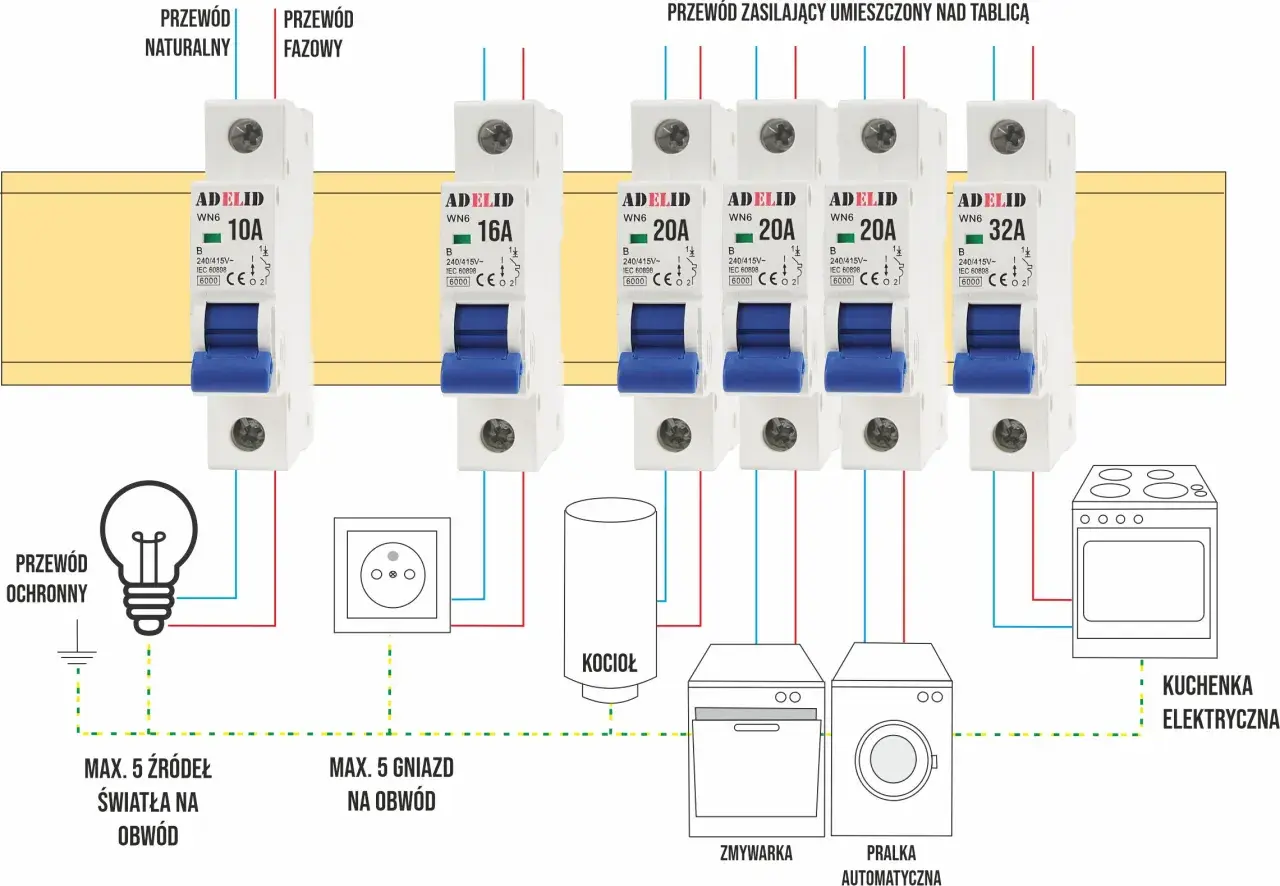

Obwody oświetleniowe i gniazda wtykowe – Gdzie sprawdzi się charakterystyka B?

Dla obwodów oświetleniowych oraz standardowych gniazd wtykowych, które służą do zasilania urządzeń o niewielkiej mocy i niegenerujących dużych prądów rozruchowych, idealnym wyborem jest bezpiecznik z charakterystyką B. Te obwody zazwyczaj nie są obciążone urządzeniami takimi jak silniki, które przy starcie pobierają chwilowo znacznie więcej prądu. Dlatego też, wysoka czułość charakterystyki B, która zadziała przy 3-5-krotności prądu znamionowego, jest w tym przypadku jak najbardziej uzasadniona i zapewnia skuteczną ochronę.

AGD i elektronarzędzia z silnikiem – Dlaczego charakterystyka C jest tu standardem?

W przypadku większości urządzeń gospodarstwa domowego (AGD) oraz elektronarzędzi wyposażonych w silniki, takich jak pralki, odkurzacze, wiertarki czy suszarki, standardem jest stosowanie bezpieczników z charakterystyką C. Urządzenia te, choć nie należą do najbardziej energochłonnych, generują podczas rozruchu umiarkowane prądy rozruchowe, które mogą być kilkukrotnie wyższe od prądu pracy. Charakterystyka C, która zadziała przy 5-10-krotności prądu znamionowego, jest w stanie "przeczekać" te chwilowe skoki, jednocześnie zapewniając skuteczną ochronę przed przeciążeniem i zwarciem w normalnych warunkach pracy.

Silniki trójfazowe, transformatory, spawarki – Kiedy sięgnąć po charakterystykę D lub aM?

Urządzenia o bardzo dużych prądach rozruchowych, do których zaliczamy między innymi silniki trójfazowe, duże transformatory mocy czy spawarki, wymagają zastosowania bezpieczników o specjalnych charakterystykach. W przypadku wyłączników nadprądowych będzie to charakterystyka D, która zadziała dopiero przy 10-20-krotności prądu znamionowego. Natomiast w świecie bezpieczników topikowych, do ochrony silników przed zwarciem stosuje się charakterystykę aM. Wybór tych zabezpieczeń jest kluczowy, aby uniknąć niepotrzebnych wyłączeń podczas startu tych potężnych maszyn, jednocześnie zapewniając im niezbędną ochronę.

Najczęstsze błędy przy doborze charakterystyki i jak ich unikać

Nawet najlepsza wiedza teoretyczna może okazać się niewystarczająca, jeśli w praktyce popełnimy podstawowe błędy przy doborze zabezpieczeń. Świadomość najczęściej występujących pomyłek i zrozumienie ich konsekwencji to równie ważny element zapewnienia bezpieczeństwa instalacji elektrycznej, co znajomość parametrów technicznych bezpieczników.

Błąd nr 1: Ignorowanie prądu rozruchowego – Prosta droga do ciągłego "wybijania korków"

Jednym z najbardziej powszechnych błędów jest całkowite ignorowanie zjawiska prądu rozruchowego. Dotyczy to przede wszystkim urządzeń wyposażonych w silniki. Przy starcie, taki silnik pobiera chwilowo prąd wielokrotnie wyższy niż jego prąd pracy. Jeśli do ochrony takiego obwodu użyjemy zbyt czułego bezpiecznika, na przykład typu B zamiast odpowiedniej charakterystyki C lub D, będziemy doświadczać ciągłego, nieuzasadnionego wyłączania zabezpieczenia. To nie tylko frustrujące, ale także może świadczyć o niedopasowaniu zabezpieczenia do rzeczywistych potrzeb obciążenia.

Błąd nr 2: Zastosowanie zbyt "wolnego" bezpiecznika – Fałszywe poczucie bezpieczeństwa

Z drugiej strony, równie groźny jest błąd polegający na zastosowaniu bezpiecznika o zbyt dużej zwłoce, czyli zbyt "wolnego", do obwodów, które tego nie wymagają. Przykładem może być użycie charakterystyki D do zabezpieczenia obwodu oświetleniowego. Choć eliminujemy w ten sposób problem "wybijania korków", to jednocześnie pozbawiamy się skutecznej ochrony w przypadku wystąpienia przeciążenia lub zwarcia. Bezpiecznik może nie zadziałać wystarczająco szybko, co może doprowadzić do przegrzewania się przewodów, uszkodzenia izolacji, a w skrajnych przypadkach nawet do pożaru. To daje fałszywe poczucie bezpieczeństwa.

Przeczytaj również: Jaki bezpiecznik do gniazdek - Uniknij błędów, zadbaj o bezpieczeństwo

Błąd nr 3: Pomylenie zdolności wyłączania z prądem znamionowym

Poważnym błędem, który może mieć katastrofalne skutki, jest mylenie znamionowej zdolności wyłączania (wyrażanej w kA) z prądem znamionowym (wyrażanym w A). Te dwa parametry opisują zupełnie różne aspekty działania bezpiecznika. Prąd znamionowy określa, ile prądu bezpiecznik może przewodzić stale, natomiast zdolność wyłączania informuje o tym, jaki maksymalny prąd zwarciowy jest w stanie bezpiecznie przerwać. Wybór bezpiecznika o niewystarczającej zdolności wyłączania, nawet jeśli jego prąd znamionowy jest poprawnie dobrany, może oznaczać, że w przypadku zwarcia bezpiecznik nie zadziała prawidłowo, stwarzając śmiertelne zagrożenie.
