Dlaczego ochrona przepięciowa w instalacji 3-fazowej to dziś absolutna konieczność?
Współczesne instalacje elektryczne, zwłaszcza te trójfazowe, są sercem naszych domów, warsztatów i firm. Obsługują one coraz więcej urządzeń, od tych podstawowych, jak lodówki czy pralki, po zaawansowane systemy automatyki, komputery, a nawet specjalistyczny sprzęt przemysłowy. Te wszystkie urządzenia, często oparte na delikatnej elektronice, są niezwykle wrażliwe na wszelkie zakłócenia w sieci, a w szczególności na nagłe wzrosty napięcia. Ignorowanie tego aspektu może prowadzić do poważnych konsekwencji, dlatego ochrona przepięciowa jest dziś nie tylko zalecana, ale wręcz niezbędna.
Czym grozi zignorowanie tematu? Realne skutki przepięcia w domu i firmie
Zignorowanie tematu zabezpieczeń przepięciowych może mieć bardzo dotkliwe skutki. Najczęściej doświadczamy uszkodzenia sprzętu elektronicznego od telewizorów i komputerów, przez sprzęt AGD, aż po bardziej specjalistyczne urządzenia. Takie awarie to nie tylko koszt naprawy lub zakupu nowego sprzętu, ale także potencjalne straty związane z przerwaniem pracy w firmie czy utratą danych. Co gorsza, przepięcia mogą prowadzić do poważniejszych zagrożeń, takich jak zwarcia, które z kolei mogą skutkować pożarem instalacji elektrycznej. Przepięcia mogą być wywołane przez różne czynniki, od wyładowań atmosferycznych, które są zjawiskiem naturalnym, po operacje łączeniowe w sieci energetycznej, które również mogą generować niebezpieczne skoki napięcia.
Nowe przepisy i norma PN-HD 60364 – co musisz wiedzieć o obowiązkowej ochronie?
W Polsce kwestia ochrony przepięciowej jest coraz mocniej regulowana przez normy. Kluczowe znaczenie ma tutaj norma PN-HD 60364-4-443, która określa wymagania dotyczące ochrony przed przepięciami przejściowymi w instalacjach elektrycznych. Zgodnie z jej zapisami, stosowanie ograniczników przepięć (SPD Surge Protection Device) jest wymagane w wielu przypadkach, zwłaszcza przy budowie nowych obiektów lub modernizacji istniejących instalacji. Jest to często wymóg prawny, który musi być spełniony podczas odbioru instalacji. Zignorowanie tych przepisów może nie tylko skutkować problemami z dopuszczeniem instalacji do użytku, ale także stanowić problem w przypadku ewentualnych roszczeń ubezpieczeniowych po wystąpieniu szkody.
Fotowoltaika, pompa ciepła i ładowarka EV – dlaczego tu ochrona jest podwójnie ważna?
Wraz z rozwojem technologii i trendem na ekologiczne rozwiązania, coraz częściej spotykamy się z instalacjami, które wymagają szczególnej uwagi pod kątem ochrony przepięciowej. Mowa tu przede wszystkim o systemach fotowoltaicznych (PV), pompach ciepła oraz ładowarkach do samochodów elektrycznych (EV). Są to inwestycje o nierzadko wysokiej wartości, a ich uszkodzenie generuje znaczne koszty. Co więcej, te systemy często pracują z wyższymi napięciami (np. prąd stały DC w PV) lub są bardziej wrażliwe na zakłócenia. Dlatego w ich przypadku stosuje się dedykowane rozwiązania, obejmujące ochronę zarówno po stronie prądu stałego (DC), jak i zmiennego (AC), aby zapewnić im maksymalne bezpieczeństwo.
Typ 1, 2, 3 (B, C, D) – Jak nie pogubić się w klasach ochronników i wybrać właściwy?
Rynek oferuje szeroką gamę ochronników przepięciowych, które różnią się między sobą klasą ochrony i przeznaczeniem. Zrozumienie tych klasyfikacji jest absolutnie kluczowe dla stworzenia skutecznego, wielostrefowego systemu ochrony, który zapewni bezpieczeństwo na każdym etapie od linii zasilającej aż po samo urządzenie końcowe.
Ochronnik Typu 1 (T1/B): Pierwsza linia obrony przed uderzeniem pioruna
Ochronniki Typu 1, dawniej znane jako klasa B, stanowią pierwszą linię obrony przed najbardziej niszczycielskimi przepięciami. Montuje się je na samym początku instalacji, zazwyczaj w głównym złączu lub pierwszej rozdzielnicy. Ich głównym zadaniem jest ochrona przed skutkami bezpośredniego uderzenia pioruna w linię zasilającą lub sam budynek. Są one absolutnie niezbędne w obiektach, które posiadają instalację odgromową (piorunochron) lub są zasilane z linii napowietrznej, gdzie ryzyko bezpośredniego uderzenia jest znacznie wyższe.
Ochronnik Typu 2 (T2/C): Standardowe i niezbędne zabezpieczenie w każdej rozdzielnicy domowej
Ochronniki Typu 2, czyli dawniej klasa C, to najczęściej spotykane i jednocześnie jedne z najważniejszych zabezpieczeń w instalacjach domowych i mieszkaniowych. Instaluje się je w rozdzielnicach elektrycznych i ich głównym zadaniem jest ochrona przed przepięciami indukowanymi, czyli takimi, które powstają w wyniku wyładowań atmosferycznych w pobliżu linii zasilającej, a także przed przepięciami łączeniowymi, które generowane są podczas włączania i wyłączania urządzeń w sieci energetycznej. Stanowią one podstawowy i niezbędny element ochrony w większości instalacji.
Ochronnik Typu 3 (T3/D): Precyzyjna ochrona dla najcenniejszych urządzeń elektronicznych
Ochronniki Typu 3, znane również jako klasa D, zapewniają precyzyjną, lokalną ochronę dla najbardziej wrażliwych urządzeń elektronicznych. Montuje się je zazwyczaj jak najbliżej chronionych odbiorników, na przykład w formie listew zasilających z wbudowanym zabezpieczeniem, modułów gniazdkowych, a nawet jako bezpośrednie wtyczki do gniazdka. Ich rola polega na uzupełnieniu ochrony zapewnianej przez ochronniki Typu 1 i Typu 2, eliminując pozostałe, drobne przepięcia, które mogłyby uszkodzić delikatne układy scalone w komputerach, sprzęcie RTV czy innych zaawansowanych urządzeniach.
Rozwiązanie 2w1: Kiedy warto zainwestować w ochronnik kombinowany T1+T2 (B+C)?
Na rynku dostępne są również rozwiązania łączące w sobie cechy dwóch typów ochronników, mowa tu o ochronnikach kombinowanych T1+T2, często oznaczanych jako B+C. Są one bardzo popularnym wyborem w budownictwie jednorodzinnym, szczególnie tam, gdzie przestrzeń w rozdzielnicy jest ograniczona. Jedno urządzenie zastępuje dwa, co upraszcza instalację i często jest bardziej ekonomiczne. Taki wybór jest optymalny w wielu sytuacjach, gdy chcemy zapewnić kompleksową ochronę od pierwszego wejścia do budynku, a jednocześnie nie dysponujemy dużą ilością miejsca na dodatkowe moduły.
Klucz do sukcesu: Jak prawidłowo dobrać ogranicznik przepięciowy 3-fazowy?
Posiadanie ochronnika przepięciowego to pierwszy krok do bezpieczeństwa, ale równie ważny, a często niedoceniany, jest jego prawidłowy dobór. Tylko urządzenie dopasowane do specyfiki instalacji i jej układu sieciowego będzie w stanie zapewnić skuteczną ochronę. Niewłaściwy wybór może sprawić, że ochronnik będzie nieskuteczny lub nawet niebezpieczny.
Krok 1: Zidentyfikuj układ sieci w swoim budynku (TN-C, TN-S, TT)
Pierwszym i fundamentalnym krokiem w doborze odpowiedniego ochronnika przepięciowego jest dokładne zidentyfikowanie układu sieci elektrycznej w budynku. Znajomość tego, czy mamy do czynienia z układem TN-C, TN-S, czy TT, jest absolutnie kluczowa, ponieważ każdy z nich ma inne cechy i wymaga zastosowania innych typów zabezpieczeń. Na przykład, w układach TN-C przewód neutralny i ochronny są połączone, podczas gdy w TN-S są one rozdzielone. Układ TT charakteryzuje się osobnym uziemieniem punktu zasilania i obiektu. Ten pozornie techniczny szczegół ma bezpośredni wpływ na wybór odpowiedniego typu i konfiguracji ochronnika.

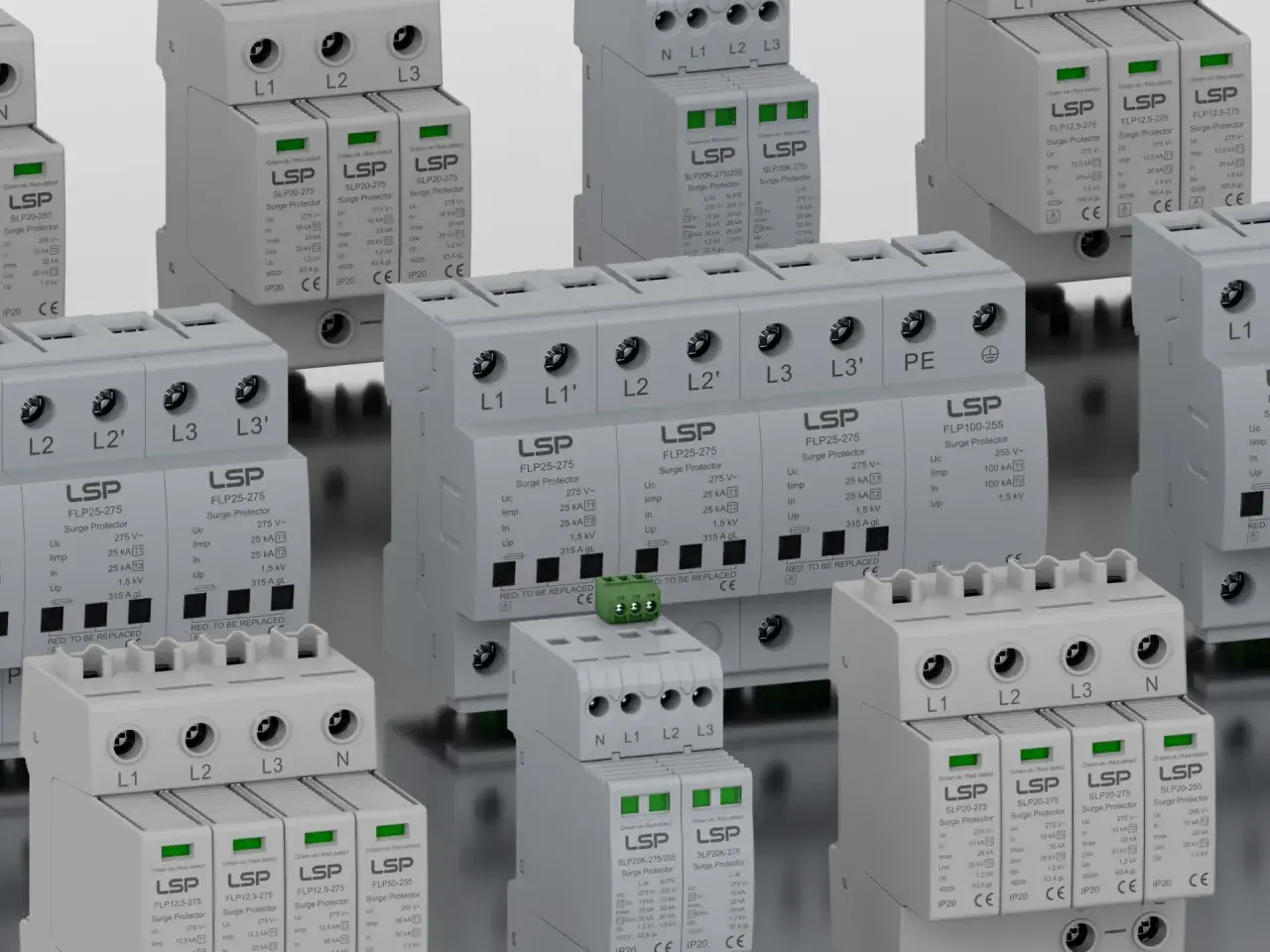

Krok 2: Ochronnik 3-polowy czy 4-polowy? Wyjaśniamy kluczową różnicę
Kolejnym ważnym aspektem jest rozróżnienie między ochronnikami 3-polowymi a 4-polowymi. W prostych słowach, ochronnik 3-polowy jest zazwyczaj stosowany w sieciach typu TN-C, gdzie przewód neutralny (N) i ochronny (PE) są połączone w jeden przewód (PEN). Natomiast ochronnik 4-polowy jest niezbędny w sieciach TN-S, gdzie te dwa przewody są rozdzielone. W tym drugim przypadku ochronnik musi zabezpieczać nie tylko trzy przewody fazowe (L1, L2, L3), ale także przewód neutralny (N), który również może być narażony na przepięcia. Ochrona toru neutralnego jest szczególnie ważna w nowoczesnych instalacjach, gdzie może on przenosić znaczące prądy.
Krok 3: Zrozum najważniejsze parametry techniczne (Up, In, Iimp), by nie przepłacić
Aby dokonać świadomego wyboru i nie przepłacić za niepotrzebne funkcje, warto zrozumieć kilka kluczowych parametrów technicznych ograniczników przepięć:
- Up (Poziom ochrony napięciowej): Jest to maksymalne napięcie, jakie może pojawić się na zaciskach ochronnika podczas przepływu przez niego prądu udarowego. Im niższa wartość Up, tym lepszą ochronę zapewnia urządzenie dla podłączonych do niego odbiorników. Jest to jeden z najważniejszych parametrów określających skuteczność ochrony.
- In (Znamionowy prąd wyładowczy): Ten parametr określa maksymalną wartość prądu, jaką ochronnik jest w stanie bezpiecznie rozładować wielokrotnie, bez ulegania uszkodzeniu. Jest to miara jego wytrzymałości na typowe przepięcia występujące w sieci.
- Iimp (Prąd udarowy): Jest to maksymalna wartość prądu, jaką ochronnik jest w stanie rozładować jednokrotnie, bez uszkodzenia. Jest to szczególnie istotny parametr dla ochronników Typu 1 (klasy B), które muszą radzić sobie z energią bezpośredniego uderzenia pioruna.
Zrozumienie tych parametrów pozwala na dobranie ochronnika, który będzie adekwatny do ryzyka występującego w danej instalacji, bez zbędnego przepłacania za nadmiarowe możliwości.
Krok 4: Dobór do konkretnych zastosowań – dom, warsztat, a może instalacja z fotowoltaiką?
Praktyczne zastosowanie ochronnika przepięciowego zależy od typu obiektu i jego specyfiki. Oto kilka wskazówek:
- Dom jednorodzinny: W większości przypadków wystarczające jest zastosowanie ochronników typu T1+T2 lub kaskady T1 i T2. W mniejszych instalacjach często stosuje się ochronniki kombinowane T1+T2.
- Warsztat/Mały zakład: Tutaj dobór zależy od rodzaju maszyn i urządzeń. W zależności od ryzyka i wyposażenia, często stosuje się kombinację T1+T2 lub kaskadę ochronników T1 i T2, aby zapewnić odpowiedni poziom ochrony.
- Instalacja fotowoltaiczna: W systemach PV konieczna jest dedykowana ochrona zarówno po stronie prądu stałego (DC), jak i zmiennego (AC). Stosuje się specjalne ochronniki dostosowane do napięć i charakterystyki tych obwodów.
- Obiekty z instalacją odgromową: W budynkach wyposażonych w instalację odgromową, montaż ochronnika Typu 1 jest obowiązkowy, aby skutecznie odprowadzić energię wyładowań atmosferycznych.
Montaż krok po kroku – Jak samodzielnie (i bezpiecznie) podłączyć ochronnik 3-fazowy?
Nawet najlepszy ochronnik przepięciowy będzie nieskuteczny, jeśli zostanie nieprawidłowo zamontowany. Poprawna instalacja jest kluczowa nie tylko dla skuteczności ochrony, ale przede wszystkim dla bezpieczeństwa użytkowników instalacji. Dlatego warto poznać podstawowe zasady montażu.
Zanim zaczniesz: Bezpieczeństwo, niezbędne narzędzia i przygotowanie rozdzielnicy
Najważniejszą zasadą przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej jest zapewnienie bezpieczeństwa. Oznacza to bezwzględne odłączenie zasilania głównego obiektu od sieci energetycznej. Należy upewnić się, że napięcie w instalacji zostało wyłączone i nie ma ryzyka porażenia. Następnie przygotuj niezbędne narzędzia: zestaw śrubokrętów izolowanych, ściągacz izolacji, szczypce, a także miernik uniwersalny do sprawdzenia braku napięcia. Rozdzielnica powinna być czysta, a w miejscu montażu ochronnika powinna być dostępna szyna DIN oraz odpowiednie punkty podłączenia do magistrali fazowych i uziemienia.

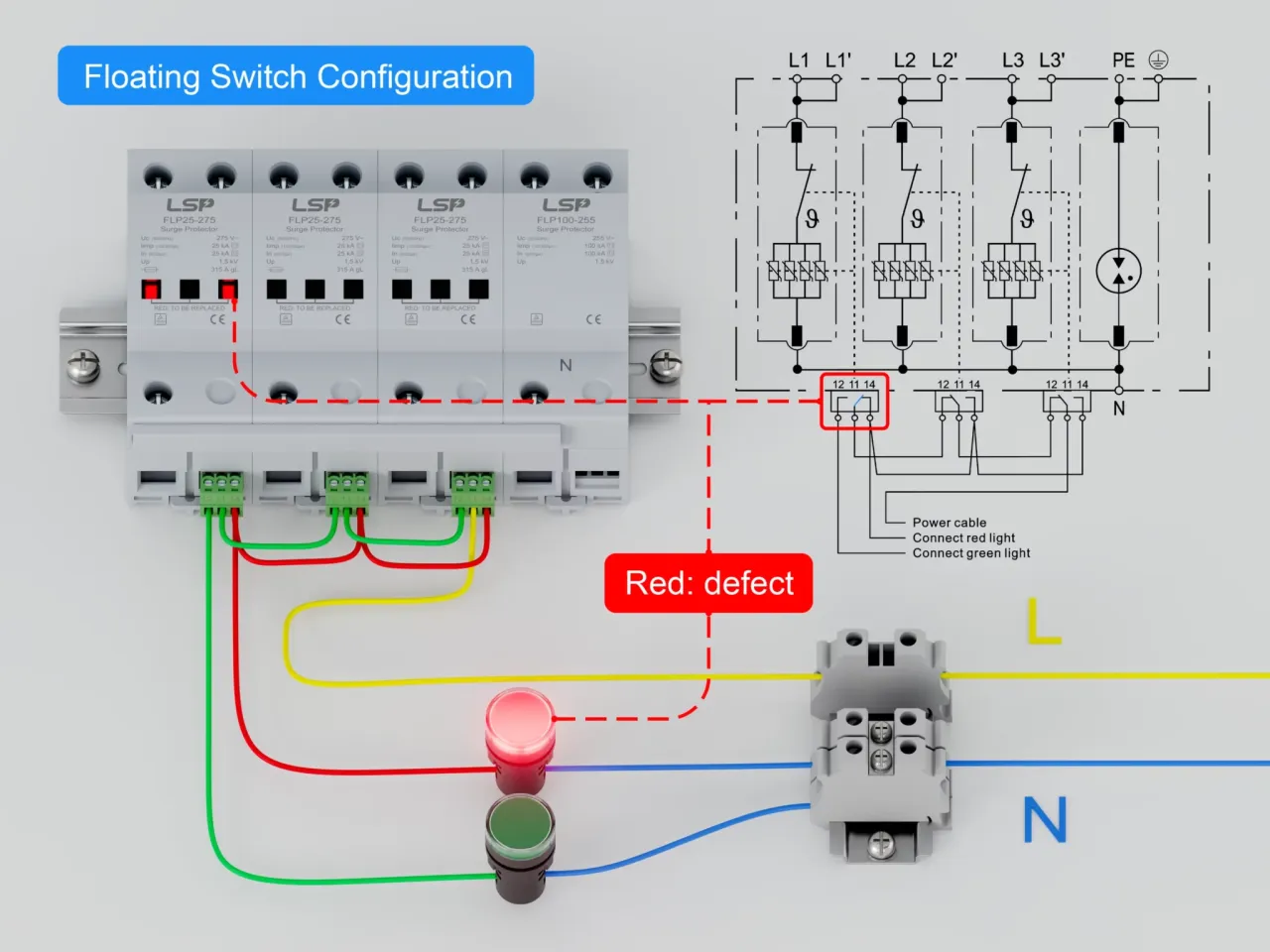

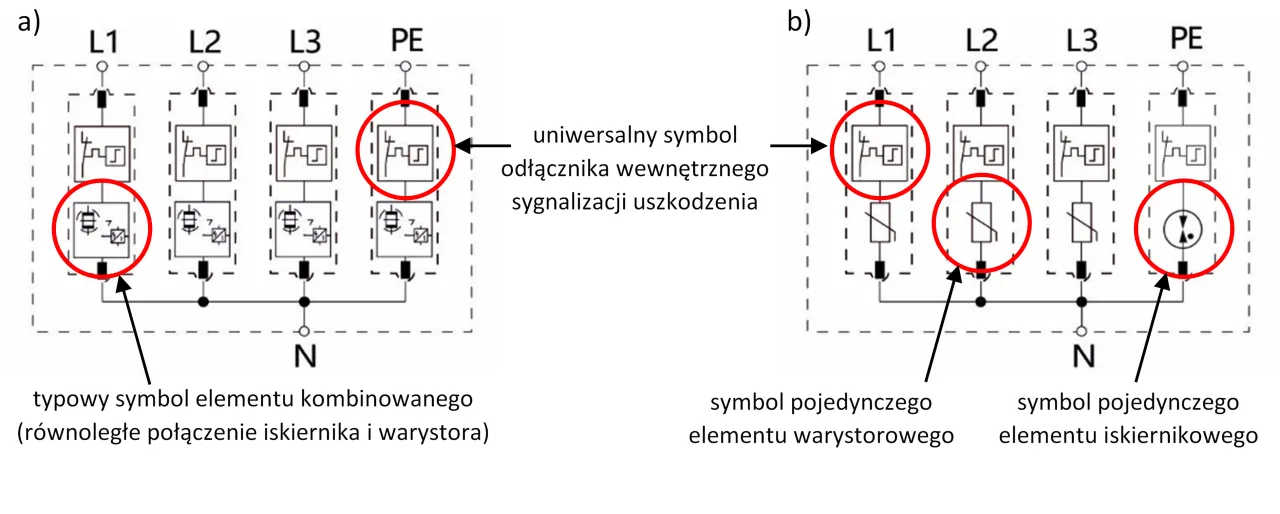

Czytelny schemat podłączenia ochronnika 3-fazowego (wariant 3P i 4P)
Każdy ochronnik przepięciowy powinien być wyposażony w szczegółową instrukcję montażu wraz ze schematem podłączenia. Ogólnie rzecz biorąc, w ochronniku 3-polowym (3P) przewody fazowe L1, L2, L3 podłącza się do odpowiednich zacisków wejściowych ochronnika, a zacisk wyjściowy ochronnika łączony jest z magistralą uziemiającą (PE). W przypadku ochronnika 4-polowego (4P), dodatkowo podłącza się przewód neutralny (N) do dedykowanego zacisku, a następnie wyjście z tego zacisku jest łączone z przewodem neutralnym w instalacji. Schematy te są kluczowe i należy się z nimi dokładnie zapoznać przed przystąpieniem do pracy.
Zasada krótkich przewodów: Dlaczego długość połączeń ma krytyczne znaczenie?
Jedną z najważniejszych zasad podczas montażu ochronników przepięciowych jest stosowanie jak najkrótszych przewodów łączących. Długość tych połączeń ma krytyczne znaczenie dla skuteczności ochrony. Każdy przewód, nawet krótki, posiada pewną indukcyjność i rezystancję. Im dłuższy przewód, tym większa jest ta indukcyjność, co spowalnia reakcję ochronnika na przepięcie i zwiększa napięcie na jego zaciskach. Dlatego zaleca się, aby przewody łączące ochronnik z szynami fazowymi i uziemiającymi były jak najkrótsze i miały możliwie największy przekrój. Często producenci zalecają stosowanie fabrycznie przygotowanych, krótkich szyn połączeniowych.
Najczęstsze błędy montażowe, które niweczą całą ochronę – sprawdź, czy ich nie popełniasz
Niestety, podczas montażu ochronników przepięciowych często popełniane są błędy, które mogą zniweczyć całą ochronę. Należą do nich:
- Zbyt długie przewody połączeniowe: Jak już wspomniano, jest to jeden z najczęstszych błędów, który znacząco obniża skuteczność ochrony.
- Brak odpowiedniego uziemienia: Ochronnik musi być prawidłowo podłączony do skutecznego układu uziemiającego. Słabe lub nieistniejące uziemienie oznacza, że przepięcie nie zostanie bezpiecznie odprowadzone.
- Niewłaściwy dobór ochronnika do układu sieci: Montaż ochronnika nieprzeznaczonego do danego układu sieci (np. 3-polowego w sieci TN-S) może prowadzić do nieprawidłowego działania lub uszkodzenia.
- Brak koordynacji z innymi zabezpieczeniami: W niektórych instalacjach wymagana jest koordynacja między różnymi typami ochronników (np. T1 i T2), aby zapewnić optymalną ochronę.
- Brak regularnych przeglądów: Ochronniki przepięciowe, podobnie jak inne elementy instalacji, wymagają okresowych przeglądów, aby upewnić się, że nadal są w pełni sprawne.
Przegląd rynku: Jakie marki i modele ochronników 3-fazowych cieszą się zaufaniem w Polsce?
Wybór konkretnego produktu to ostatni etap procesu. Na polskim rynku dostępnych jest wielu renomowanych producentów oferujących wysokiej jakości ochronniki przepięciowe. Znajomość tych marek i ich oferty może ułatwić podjęcie świadomej decyzji zakupowej.
Porównanie czołowych producentów: Legrand, Hager, Eaton, Dehn i inni
Na polskim rynku ochronników przepięciowych dominują marki znane z produkcji wysokiej jakości osprzętu elektroinstalacyjnego. Do czołówki należą między innymi:
- Legrand: Francuska firma o ugruntowanej pozycji, oferująca szeroką gamę ochronników T1, T2, T3 oraz kombinowanych, znana z niezawodności i innowacyjnych rozwiązań.
- Hager: Niemiecki producent, który słynie z kompleksowych systemów rozdziału energii, w tym również z wysokiej jakości ochronników przepięciowych, często cenionych za dobrą relację ceny do jakości.
- Eaton: Globalny lider w dziedzinie zarządzania energią, oferujący zaawansowane rozwiązania ochrony przepięciowej, w tym produkty dedykowane do specyficznych zastosowań, jak instalacje PV.
- DEHN: Niemiecka firma specjalizująca się w ochronie odgromowej i przepięciowej, uważana za jednego z liderów w tej dziedzinie, oferująca produkty o najwyższych parametrach.
- ETI: Słoweńska marka, która zdobywa coraz większą popularność w Polsce, oferując konkurencyjne cenowo rozwiązania ochronne.
- Phoenix Contact: Niemiecka firma znana przede wszystkim z rozwiązań dla automatyki przemysłowej, ale posiadająca również bogatą ofertę ochronników przepięciowych, zwłaszcza do zastosowań przemysłowych i specjalistycznych.
Każda z tych marek oferuje serie produktów o różnych parametrach i cenach, dostosowanych do zróżnicowanych potrzeb rynku.
Na co zwrócić uwagę, czytając opinie i testy? Jak odróżnić marketing od faktów
Analizując opinie użytkowników i testy produktów, warto zachować krytycyzm. Opinie amatorów mogą być subiektywne i nie zawsze odzwierciedlać rzeczywistą skuteczność urządzenia w trudnych warunkach. Zwracajmy uwagę na:
- Certyfikaty i zgodność z normami: Czy produkt posiada wymagane certyfikaty bezpieczeństwa i czy jest zgodny z polskimi i europejskimi normami (np. PN-EN 61643-11)?
- Opinie profesjonalistów: Warto poszukać opinii elektryków i instalatorów, którzy na co dzień pracują z danym sprzętem.
- Parametry techniczne: Czy parametry podane w opisie (Up, In, Iimp) odpowiadają naszym potrzebom?
- Długość gwarancji: Dłuższa gwarancja od renomowanego producenta często świadczy o jego pewności co do jakości produktu.
- Kontekst zastosowania: Czy opinia dotyczy zastosowania podobnego do naszego?
Unikajmy polegania wyłącznie na marketingowych hasłach i skupmy się na faktach technicznych i doświadczeniach praktyków.
Przeczytaj również: Ograniczniki przepięć w domu jednorodzinnym - czy są obowiązkowe?
Przykładowe, polecane modele do domu jednorodzinnego w różnych budżetach
Wybór konkretnego modelu zależy od indywidualnych potrzeb i budżetu, ale można wskazać pewne ogólnie polecane kierunki:
- Budżetowe: W tej kategorii często można znaleźć ochronniki typu T2 lub T1+T2 od marek takich jak ETI czy niektóre serie Hager lub Legrand. Oferują one podstawową, ale skuteczną ochronę dla większości domów jednorodzinnych.
- Średnia półka: Tutaj znajdziemy bardziej zaawansowane serie ochronników T1+T2 od Legrand, Hager czy Eaton. Często oferują one lepsze parametry (np. niższy poziom ochrony Up) i są bardziej wytrzymałe.
- Premium: W tej kategorii królują produkty marek takich jak DEHN czy zaawansowane serie Eaton i Legrand. Oferują one najwyższe parametry, specjalistyczne rozwiązania (np. do instalacji PV) i są przeznaczone do najbardziej wymagających zastosowań, gdzie bezpieczeństwo jest priorytetem.
Pamiętaj, że nawet w niższych przedziałach cenowych można znaleźć skuteczne rozwiązania, pod warunkiem dokładnego sprawdzenia parametrów i zgodności z normami.
