Jak podłączyć różnicówkę? Schemat i błędy, których unikniesz

Wyłącznik różnicowoprądowy, potocznie nazywany różnicówką lub z angielskiego RCD (Residual Current Device), to kluczowy element ochronny w instalacjach elektrycznych. Jego głównym zadaniem jest ochrona przed porażeniem prądem elektrycznym poprzez wykrywanie prądu upływu, czyli różnicy między prądem wpływającym do obwodu a z niego wypływającym. W przypadku wykrycia nieprawidłowości, na przykład gdy prąd "ucieka" przez ciało człowieka do ziemi, urządzenie natychmiast odcina zasilanie. Czas zadziałania może wynosić poniżej 30 ms, a standardowa czułość w instalacjach domowych to 30 mA. Należy pamiętać, że różnicówka nie chroni przed skutkami zwarcia ani przeciążenia do tego służą wyłączniki nadprądowe, z którymi RCD musi współpracować. Wyróżnia się różne typy wyłączników RCD, z których najpopularniejsze w domach są typ A (reagujący na prądy przemienne sinusoidalne i pulsujące jednokierunkowe) oraz typ AC (reagujący tylko na prądy przemienne sinusoidalne), przy czym typ A jest zalecany do współpracy z nowoczesnymi urządzeniami elektronicznymi. Montaż odbywa się w rozdzielnicy elektrycznej. W instalacji jednofazowej (1-fazowej) przez wyłącznik przeprowadza się przewód fazowy (L) i neutralny (N). W instalacji trójfazowej (3-fazowej) podłącza się trzy przewody fazowe (L1, L2, L3) oraz przewód neutralny (N). Przewód ochronny (PE) nigdy nie jest podłączany przez różnicówkę. Szczególnym wyzwaniem jest montaż w starych, dwużyłowych instalacjach w układzie TN-C, gdzie przewód ochronny i neutralny stanowią jeden przewód (PEN). Podłączenie RCD w takim układzie jest niezgodne z obowiązującymi normami i nie zapewnia pełnej ochrony. Konieczna jest modernizacja instalacji polegająca na rozdzieleniu przewodu PEN na osobne N i PE, czyli przejściu na układ TN-C-S. Do najczęstszych błędów przy montażu należą: pomylenie przewodu neutralnego (N) z ochronnym (PE), podłączenie przewodu PE przez różnicówkę, mostkowanie przewodu N z PE za wyłącznikiem czy podłączenie przewodów neutralnych z różnych obwodów chronionych przez RCD do wspólnej szyny N. Każdy wyłącznik różnicowoprądowy jest wyposażony w przycisk "TEST", który służy do weryfikacji jego mechanicznego działania. Zaleca się regularne testowanie urządzenia, najczęściej raz w miesiącu, aby upewnić się co do jego sprawności. Stosowanie wyłączników różnicowoprądowych w określonych sytuacjach (np. w łazienkach, na placach budowy) jest wymagane przez polskie przepisy, m. in. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Dlaczego wyłącznik różnicowoprądowy to Twój osobisty strażnik w domowej instalacji?

Jak działa różnicówka i dlaczego nie jest tym samym co zwykły bezpiecznik?

Wyłącznik różnicowoprądowy (RCD) działa na zasadzie porównywania prądu płynącego w przewodzie fazowym (L) z prądem wracającym przewodem neutralnym (N). W normalnych warunkach te wartości są identyczne. Jeśli jednak wystąpi prąd upływu na przykład przez uszkodzoną izolację lub kontakt człowieka z elementem pod napięciem część prądu "ucieknie" inną drogą. RCD natychmiast wykryje tę różnicę, która jest sygnałem zagrożenia. Wówczas urządzenie błyskawicznie odcina zasilanie, zazwyczaj w czasie krótszym niż 30 milisekund. To kluczowa różnica w porównaniu do zwykłego bezpiecznika czy wyłącznika nadprądowego. Bezpiecznik chroni instalację przed skutkami zwarć i przeciążeń, czyli nadmiernym prądem roboczym. Różnicówka natomiast chroni przede wszystkim ludzi przed porażeniem prądem, reagując na znacznie mniejsze prądy upływu, rzędu kilkudziesięciu miliamperów (mA), które są niebezpieczne dla życia. Dlatego oba te urządzenia wyłącznik nadprądowy i wyłącznik różnicowoprądowy są komplementarne i powinny współistnieć w każdej nowoczesnej instalacji elektrycznej.

Ochrona przed porażeniem i pożarem – realne korzyści z posiadania RCD

Posiadanie wyłącznika różnicowoprądowego w domu to nie tylko wymóg prawny, ale przede wszystkim inwestycja w bezpieczeństwo Twoje i Twojej rodziny. Główną korzyścią jest ochrona życia. W przypadku porażenia prądem, nawet niewielki prąd upływu może być śmiertelny. Różnicówka, dzięki swojej wysokiej czułości (najczęściej 30 mA w zastosowaniach domowych) i błyskawicznemu czasowi reakcji (poniżej 30 ms), jest w stanie przerwać obwód zanim prąd zdąży spowodować poważne uszkodzenia organizmu, takie jak zatrzymanie akcji serca czy zaburzenia oddychania. Ale to nie wszystko. RCD chroni również Twoje mienie. Prądy upływu mogą być przyczyną przegrzewania się przewodów i elementów instalacji, co z kolei może prowadzić do zapłonu materiałów palnych i wywołać pożar. Wykrywając i eliminując takie zjawiska, różnicówka znacząco zmniejsza ryzyko pożaru spowodowanego wadami instalacji elektrycznej. Jest to zatem niezwykle ważne zabezpieczenie, które powinno znaleźć się w każdej domowej instalacji.

Kiedy montaż różnicówki jest absolutnie obowiązkowy? Wymogi prawne w Polsce

W Polsce przepisy prawa budowlanego, w tym Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, jasno określają, w jakich miejscach montaż wyłącznika różnicowoprądowego jest bezwzględnie wymagany. Dotyczy to przede wszystkim obwodów, które są bardziej narażone na zawilgocenie lub znajdują się w miejscach, gdzie ryzyko porażenia jest podwyższone. Obowiązkowo RCD musi chronić gniazda w łazienkach (z wyjątkiem tych zasilających urządzenia o stałym podłączeniu i stałym nadzorze), obwody oświetleniowe w łazienkach, a także wszystkie obwody instalacji elektrycznej wykonane na zewnątrz budynku. Obowiązek ten dotyczy również tymczasowych instalacji elektrycznych na placach budowy czy terenach imprez masowych. Przepisy te mają na celu zapewnienie maksymalnego poziomu bezpieczeństwa użytkownikom instalacji elektrycznych w potencjalnie niebezpiecznych warunkach. Stosowanie RCD w tych miejscach jest kluczowe dla ochrony życia i zdrowia.

Zgodnie z polskimi przepisami, stosowanie wyłączników różnicowoprądowych jest obowiązkowe w wielu obszarach instalacji elektrycznych, co ma na celu zapewnienie maksymalnego bezpieczeństwa użytkownikom.

Zanim zaczniesz montaż – kluczowe informacje, które musisz znać

Różnicówka 1-fazowa czy 3-fazowa? Dobór do typu Twojej instalacji

Wybór odpowiedniego typu wyłącznika różnicowoprądowego jest kluczowy i zależy od rodzaju instalacji elektrycznej, którą posiadasz. W większości domów i mieszkań spotykamy instalacje jednofazowe (1-fazowe). W takim przypadku potrzebny będzie wyłącznik RCD 1-fazowy, który posiada dwa zaciski jeden dla przewodu fazowego (L) i jeden dla przewodu neutralnego (N). Przez taki wyłącznik przepływają dwa przewody. Z kolei instalacje trójfazowe (3-fazowe) są zazwyczaj stosowane tam, gdzie występują odbiorniki o dużej mocy, takie jak silniki elektryczne, piece indukcyjne, czy niektóre rodzaje ogrzewania. W tym przypadku konieczne jest zastosowanie wyłącznika RCD 3-fazowego. Taki wyłącznik posiada cztery zaciski po jednym dla każdego z trzech przewodów fazowych (L1, L2, L3) oraz jeden dla przewodu neutralnego (N). Przez wyłącznik 3-fazowy przepływają zatem cztery przewody. Prawidłowy dobór typu wyłącznika gwarantuje jego skuteczne działanie i bezpieczeństwo użytkowania.

Typ A, AC czy B? Jaki wyłącznik wybrać do nowoczesnego domu pełnego elektroniki

Wybór odpowiedniego typu wyłącznika różnicowoprądowego ma ogromne znaczenie, zwłaszcza w kontekście nowoczesnych instalacji elektrycznych, które obfitują w urządzenia elektroniczne. Wyłączniki typu AC to najprostsze i najtańsze rozwiązanie, które reaguje jedynie na sinusoidalne prądy przemienne upływu. Są one odpowiednie do ochrony prostych obwodów, np. oświetlenia czy tradycyjnych grzałek. Jednak w domach, gdzie mamy do czynienia z komputerami, telewizorami, ładowarkami do telefonów, a także nowoczesnymi urządzeniami AGD wyposażonymi w falowniki czy układy elektroniczne, mogą pojawić się tzw. pulsujące prądy jednokierunkowe upływu. W takich sytuacjach wyłącznik typu AC może nie zadziałać prawidłowo lub wcale. Dlatego do nowoczesnych instalacji zdecydowanie zaleca się stosowanie wyłączników typu A. Reagują one nie tylko na prądy przemienne sinusoidalne, ale także na pulsujące prądy jednokierunkowe upływu. Istnieją również wyłączniki typu B, które są jeszcze bardziej zaawansowane i reagują na wszystkie rodzaje prądów upływu, w tym wygładzone prądy stałe. Są one stosowane w specyficznych zastosowaniach, np. w instalacjach fotowoltaicznych czy ładowarkach do samochodów elektrycznych. W większości domów, typ A będzie optymalnym i najbezpieczniejszym wyborem.

Przewód fazowy (L), neutralny (N), ochronny (PE) – szybkie przypomnienie oznaczeń

• Przewód fazowy (L): Jest to przewód, którym prąd elektryczny płynie od źródła zasilania do odbiornika. Jest on pod napięciem i stanowi potencjalne zagrożenie.
• Przewód neutralny (N): Jest to przewód powrotny dla prądu roboczego w obwodach jednofazowych i trójfazowych (w układzie gwiazdy). W normalnych warunkach nie powinien być pod napięciem, ale w przypadku awarii może się tak stać.
• Przewód ochronny (PE): Jest to kluczowy przewód bezpieczeństwa, często nazywany uziemieniem. Jego zadaniem jest odprowadzenie prądu upływu do ziemi w przypadku awarii izolacji urządzenia. Przewód PE nigdy nie przechodzi przez wyłącznik różnicowoprądowy jest podłączany bezpośrednio do szyny ochronnej (PE) w rozdzielnicy.

Niezbędne narzędzia i środki bezpieczeństwa – przygotuj swój warsztat pracy

• Narzędzia:
• Śrubokręty izolowane (płaskie i krzyżakowe) o różnych rozmiarach.
• Próbnik napięcia (tzw. neonówka lub multimetr z funkcją pomiaru napięcia) do weryfikacji braku napięcia.
• Kombinerki i szczypce uniwersalne.
• Ściągacz izolacji do przewodów.
• Miernik uniwersalny (multimetr) do bardziej zaawansowanych pomiarów, jeśli jest potrzebny.
• Środki bezpieczeństwa:
• CAŁKOWITE ODŁĄCZENIE ZASILANIA: To absolutna podstawa. Przed rozpoczęciem jakichkolwiek prac należy wyłączyć główny wyłącznik prądu i upewnić się, że w instalacji nie ma napięcia, sprawdzając to próbnikiem na wszystkich przewodach.
• Rękawice izolacyjne.
• Okulary ochronne.
• Praca w suchym środowisku żadnych wilgotnych rąk czy mokrej podłogi.
• Upewnij się, że nikt nie włączy prądu podczas Twojej pracy.
• W razie jakichkolwiek wątpliwości lub braku pewności co do swoich umiejętności, bezwzględnie wezwij wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze!

Jak podłączyć wyłącznik różnicowoprądowy 1-fazowy? Schemat i instrukcja krok po kroku

Krok 1: Całkowite odłączenie zasilania – podstawa bezpieczeństwa

Zanim przystąpisz do jakichkolwiek prac przy instalacji elektrycznej, kluczowe jest bezwzględne odłączenie zasilania. Znajdź główny wyłącznik prądu w swojej rozdzielnicy zazwyczaj jest to największy wyłącznik na górze lub na początku listwy i go wyłącz. Następnie, dla pewności, wyłącz wszystkie bezpieczniki lub wyłączniki nadprądowe chroniące poszczególne obwody. Po odłączeniu zasilania, musisz bezwzględnie zweryfikować brak napięcia. Użyj próbnika napięcia i dotknij nim kolejno wszystkich przewodów, które będziesz dotykać fazowego (L), neutralnego (N) oraz ochronnego (PE). Dopiero gdy masz 100% pewności, że w instalacji nie ma napięcia, możesz przystąpić do dalszych prac. Pominięcie tego kroku grozi śmiertelnym porażeniem prądem elektrycznym.

Krok 2: Identyfikacja przewodów L, N i PE w rozdzielnicy

W rozdzielnicy elektrycznej musisz precyzyjnie zidentyfikować przewody fazowe (L), neutralne (N) i ochronne (PE), które dochodzą do miejsca montażu wyłącznika różnicowoprądowego. Zazwyczaj przewody fazowe mają izolację w kolorze brązowym, czarnym lub szarym. Przewód neutralny najczęściej jest niebieski, a przewód ochronny żółto-zielony. Należy jednak pamiętać, że w starszych instalacjach kolory te mogą być inne, dlatego zawsze należy potwierdzić funkcję każdego przewodu za pomocą próbnika napięcia lub miernika uniwersalnego. W przypadku podłączania RCD, kluczowe jest prawidłowe rozróżnienie L od N, ponieważ te dwa przewody będą podłączone do wyłącznika. Przewód PE należy odłożyć na bok, ponieważ nie przechodzi on przez RCD.

Krok 3: Prawidłowe podłączenie przewodów zasilających (od góry) i odpływowych (od dołu)

Większość wyłączników różnicowoprądowych jest zaprojektowana w taki sposób, aby zasilanie czyli przewody doprowadzające prąd z licznika lub głównego wyłącznika podłączać do górnych zacisków urządzenia, a przewody odpływowe, które idą do chronionych obwodów (gniazdek, oświetlenia), do zacisków dolnych. Na obudowie RCD zazwyczaj znajdują się wyraźne oznaczenia wskazujące, gdzie podłączyć przewód fazowy (L) i neutralny (N) zasilający, a gdzie wyprowadzić je do obwodów. Zazwyczaj jest to oznaczone jako "IN" (wejście) i "OUT" (wyjście). Należy podłączyć przewód fazowy (L) zasilający do zacisku oznaczonego jako L na wejściu RCD, a przewód neutralny (N) zasilający do zacisku oznaczonego jako N na wejściu RCD. Upewnij się, że przewody są dobrze dokręcone w zaciskach.

Krok 4: Rola szyny N i PE – gdzie podpiąć przewody za różnicówką?

Po podłączeniu przewodów zasilających do górnych zacisków RCD, należy prawidłowo podłączyć przewody odpływowe do obwodów chronionych. Przewód fazowy (L) wychodzący z dolnego zacisku RCD (oznaczonego jako L na wyjściu) podłącza się do odpowiedniego zacisku na szynie zbiorczej dla obwodów fazowych. Przewód neutralny (N) wychodzący z dolnego zacisku RCD (oznaczonego jako N na wyjściu) należy podłączyć do szyny zbiorczej dla przewodów neutralnych (tzw. szyna N). Jest to listwa zaciskowa, do której podłączane są przewody neutralne wszystkich obwodów chronionych przez ten RCD. Kluczowe jest, że przewód ochronny (PE) z obwodów chronionych nie jest podłączany do RCD ani do szyny N. Musi on być podłączony bezpośrednio do osobnej szyny zbiorczej dla przewodów ochronnych (tzw. szyna PE). Szyny N i PE muszą być rozdzielone i nie mogą być ze sobą połączone za wyłącznikiem różnicowoprądowym.

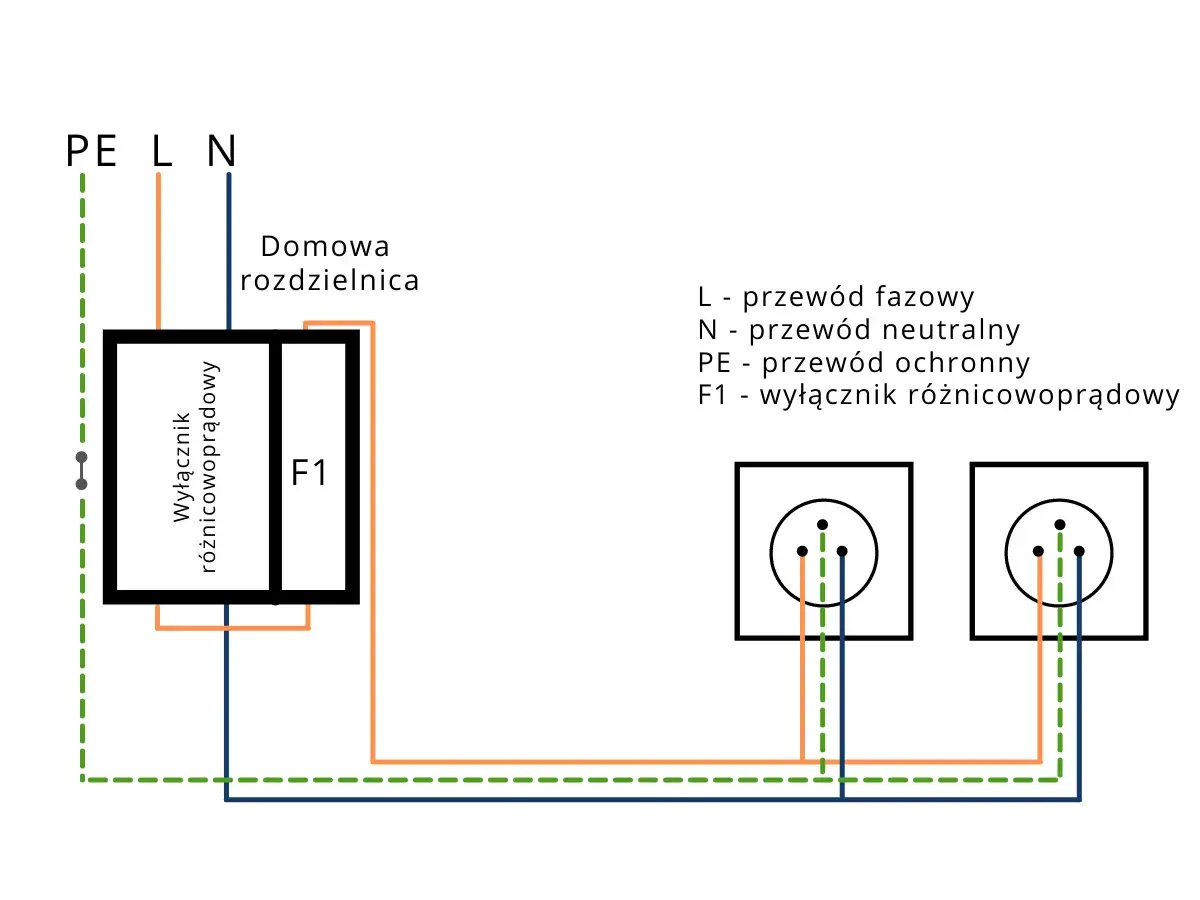

Czytelny schemat podłączenia różnicówki jednofazowej

Aby stworzyć czytelny schemat podłączenia różnicówki jednofazowej, należy przedstawić następujące elementy:

1. Źródło zasilania: Symbolizujące licznik energii elektrycznej lub główne przyłącze, z którego doprowadzane są przewody L, N i PE.
2. Wyłącznik nadprądowy (bezpiecznik): Pokazujący, że przed RCD zazwyczaj znajduje się wyłącznik nadprądowy chroniący obwód.
3. Wyłącznik różnicowoprądowy (RCD): Schematycznie przedstawiony prostokąt z wyraźnie zaznaczonymi zaciskami wejściowymi (górnymi) i wyjściowymi (dolnymi), oznaczonymi jako L i N.
4. Przewody: Rysujemy przewód fazowy (L) w kolorze brązowym/czarnym, przewód neutralny (N) w kolorze niebieskim i przewód ochronny (PE) w kolorze żółto-zielonym.
5. Szyny zbiorcze: Oddzielne szyny dla przewodów neutralnych (N) i ochronnych (PE).
6. Obwód odbiorczy: Symbol gniazdka lub lampy, pokazujący podłączenie przewodów L, N i PE do odbiornika.

Schemat powinien jasno ilustrować, że przewód zasilający L i N podłącza się do górnych zacisków RCD, a przewody L i N wychodzące z dolnych zacisków RCD podłącza się do odpowiednich szyn zbiorczych lub bezpośrednio do obwodu. Najważniejsze jest, aby schemat wyraźnie pokazywał, że przewód ochronny (PE) z źródła zasilania jest podłączony bezpośrednio do szyny PE i omija wyłącznik różnicowoprądowy.

Podłączenie wyłącznika różnicowoprądowego 3-fazowego – co musisz wiedzieć?

Kiedy potrzebujesz różnicówki trójfazowej? Zastosowanie w praktyce

Wyłącznik różnicowoprądowy trójfazowy (3-fazowy) jest niezbędny w instalacjach, które wykorzystują zasilanie trójfazowe, czyli z trzema przewodami fazowymi (L1, L2, L3) oraz przewodem neutralnym (N). Najczęściej spotykamy go w domach jednorodzinnych lub mieszkaniach, gdzie zainstalowano kuchenkę indukcyjną, piekarnik elektryczny o dużej mocy, bojler elektryczny, trójfazowy silnik (np. w pompie ciepła czy systemie wentylacyjnym), a także w warsztatach czy garażach, gdzie używane są maszyny wymagające zasilania trójfazowego. W takich przypadkach, aby zapewnić ochronę przed porażeniem prądem dla wszystkich obwodów zasilanych z tej instalacji trójfazowej, stosuje się jeden wyłącznik RCD 3-fazowy, który obejmuje ochroną wszystkie trzy fazy i przewód neutralny. Chroni on całą instalację lub jej wydzieloną część.

Schemat podłączenia dla instalacji trójfazowej (L1, L2, L3, N)

Podłączenie wyłącznika różnicowoprądowego 3-fazowego jest podobne do podłączenia wersji jednofazowej, ale dotyczy większej liczby przewodów. Zasilanie czyli trzy przewody fazowe (L1, L2, L3) oraz przewód neutralny (N) podłącza się do górnych zacisków RCD 3-fazowego, zgodnie z oznaczeniami na urządzeniu. Następnie, przewody odpływowe do chronionych obwodów podłącza się do dolnych zacisków. Kluczowe jest, aby zachować prawidłową kolejność podłączenia przewodów fazowych, jeśli jest to istotne dla działania podłączonych urządzeń. Podobnie jak w przypadku RCD 1-fazowego, przewód ochronny (PE) nie przechodzi przez wyłącznik. Jest on podłączony bezpośrednio do szyny zbiorczej PE w rozdzielnicy. Zasada działania wykrywanie różnicy prądów między fazami a przewodem neutralnym pozostaje taka sama, ale obejmuje ona wszystkie trzy fazy jednocześnie.

Kluczowe różnice w montażu w porównaniu do instalacji jednofazowej

• Liczba przewodów fazowych: W instalacji jednofazowej przez RCD przechodzi jeden przewód fazowy (L), podczas gdy w instalacji trójfazowej są to trzy przewody fazowe (L1, L2, L3).
• Wielkość i cena urządzenia: Wyłączniki RCD 3-fazowe są zazwyczaj większe fizycznie niż ich jednofazowe odpowiedniki, co wymaga więcej miejsca w rozdzielnicy. Zazwyczaj są również droższe.
• Złożoność podłączenia: Podłączenie trzech przewodów fazowych i neutralnego wymaga większej staranności i precyzji, aby uniknąć błędów w fazowaniu i podłączeniu.
• Zasada działania i bezpieczeństwa: Pomimo różnic w liczbie przewodów, podstawowa zasada działania RCD (wykrywanie prądu upływu) oraz kluczowe zasady bezpieczeństwa (całkowite odłączenie zasilania, przewód PE omijający RCD) są identyczne dla obu typów wyłączników.

Wyzwanie: Różnicówka w starej, dwużyłowej instalacji (układ TN-C)

Dlaczego bezpośredni montaż RCD w instalacji 2-żyłowej jest błędem i stwarza zagrożenie?

Instalacje dwużyłowe, wykonane w układzie TN-C, charakteryzują się tym, że przewód neutralny (N) i ochronny (PE) są połączone w jeden wspólny przewód PEN. Ten przewód pełni obie funkcje jednocześnie. Montaż wyłącznika różnicowoprądowego (RCD) w takiej instalacji jest nie tylko niezgodny z obowiązującymi normami, ale przede wszystkim stwarza poważne zagrożenie. RCD działa na zasadzie wykrywania różnicy prądów między przewodem fazowym a neutralnym. W układzie TN-C, prąd upływu, który powinien być odprowadzony przez przewód PE, wraca przewodem PEN, który jest jednocześnie przewodem roboczym. W efekcie, RCD może nie wykryć niebezpiecznego prądu upływu, ponieważ nie widzi "ucieczki" prądu do ziemi w sposób, który jest dla niego zrozumiały. Może to prowadzić do fałszywych wyzwaleń lub, co gorsza, do całkowitego braku reakcji urządzenia w sytuacji zagrożenia porażeniem. Co więcej, w przypadku przerwania przewodu PEN, cała instalacja i wszystkie podłączone do niej urządzenia mogą znaleźć się pod niebezpiecznym napięciem.

Na czym polega modernizacja instalacji do układu TN-C-S i dlaczego jest konieczna?

Aby móc bezpiecznie i zgodnie z przepisami zainstalować wyłącznik różnicowoprądowy w starszej, dwużyłowej instalacji elektrycznej, konieczna jest jej modernizacja. Polega ona na przejściu z układu TN-C na układ TN-C-S. Podstawowym krokiem jest rozdzielenie wspólnego przewodu PEN na dwa osobne przewody: przewód neutralny (N) i przewód ochronny (PE). Rozdzielenie to powinno nastąpić w punkcie, gdzie przewód PEN wchodzi do budynku lub do rozdzielnicy głównej. Po rozdzieleniu, przewód N jest podłączany do zacisków wejściowych RCD (jeśli jest to RCD 1-fazowe) lub do szyny N, a przewód PE jest podłączany bezpośrednio do szyny zbiorczej PE. Dopiero po takim przygotowaniu instalacji możliwe jest prawidłowe i bezpieczne zainstalowanie RCD. Modernizacja ta jest absolutnie konieczna, ponieważ zapewnia prawidłowe działanie zabezpieczeń różnicowoprądowych i gwarantuje pełną ochronę przed porażeniem prądem, zgodnie z obowiązującymi normami bezpieczeństwa.

Schemat prawidłowego rozdziału przewodu PEN na N i PE przed różnicówką

Aby zilustrować prawidłowy rozdział przewodu PEN na N i PE przed podłączeniem różnicówki, potrzebny jest schemat przedstawiający następujące elementy:

1. Punkt podziału PEN: Może to być dedykowana listwa zaciskowa lub miejsce w rozdzielnicy, gdzie przewód PEN jest rozdzielany.
2. Przewód PEN: Wchodzący do punktu podziału, zazwyczaj w kolorze niebiesko-żółto-zielonym lub czarnym/niebieskim z odpowiednim oznakowaniem.
3. Rozdzielone przewody: Przewód neutralny (N) zazwyczaj niebieski wychodzący z punktu podziału i kierujący się w stronę wyłącznika różnicowoprądowego (lub bezpośrednio do szyny N, jeśli RCD jest już zainstalowany).
4. Rozdzielone przewody: Przewód ochronny (PE) żółto-zielony wychodzący z punktu podziału i kierujący się bezpośrednio do szyny zbiorczej PE.
5. Wyłącznik różnicowoprądowy (RCD): Jeśli jest już zainstalowany, schemat powinien pokazywać podłączenie przewodu N do wejścia RCD, a przewodu PE do szyny PE.
6. Szyny zbiorcze: Oddzielne szyny dla przewodów N i PE.

Schemat powinien jasno wizualizować, że przewód PEN jest rozdzielany, a następnie przewód N trafia do obwodu chronionego przez RCD (lub bezpośrednio do szyny N), podczas gdy przewód PE jest podłączany niezależnie do szyny PE, omijając RCD.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy montażu RCD

Błąd nr 1: Podłączenie przewodu ochronnego (PE) przez różnicówkę

Jest to jeden z najpoważniejszych błędów, który całkowicie uniemożliwia prawidłowe działanie wyłącznika różnicowoprądowego i co gorsza, stwarza śmiertelne zagrożenie. Przewód ochronny (PE) służy do odprowadzania prądu upływu do ziemi w przypadku awarii. Jego zadaniem jest zapewnienie bezpieczeństwa poprzez natychmiastowe zadziałanie zabezpieczeń. Wyłącznik różnicowoprądowy działa na zasadzie porównywania prądu wpływającego i wypływającego. Jeśli przewód PE zostanie podłączony przez RCD, prąd upływu będzie płynął przez urządzenie, co może skutkować fałszywymi zadziałaniami lub całkowitym brakiem reakcji RCD w sytuacji awaryjnej. Co gorsza, w instalacji TN-C, gdzie PE jest połączone z N, podłączenie PE przez RCD może spowodować, że cała instalacja będzie pod napięciem, gdy RCD zadziała. Przewód PE musi być podłączony bezpośrednio do szyny ochronnej (PE) w rozdzielnicy i nigdy nie powinien przechodzić przez wyłącznik różnicowoprądowy.

Błąd nr 2: Zmostkowanie przewodu neutralnego (N) z ochronnym (PE) za wyłącznikiem

Łączenie (mostkowanie) przewodu neutralnego (N) z przewodem ochronnym (PE) za wyłącznikiem różnicowoprądowym jest kolejnym kardynalnym błędem, który niweczy sens stosowania RCD i stwarza ogromne ryzyko. W prawidłowo zaprojektowanej instalacji, po wyjściu z RCD, przewody N i PE muszą pozostać odseparowane. Przewód N jest przewodem roboczym, a PE przewodem bezpieczeństwa. Zmostkowanie ich za RCD oznacza, że prąd upływu będzie wracał przez przewód N, a nie przez PE, co dla RCD będzie wyglądało jak normalny przepływ prądu roboczego. W efekcie, RCD nie wykryje niebezpiecznego prądu upływu i nie zadziała. Ponadto, jeśli instalacja jest wykonana w układzie TN-C-S, zmostkowanie N i PE za RCD może spowodować, że przewód PE będzie pod napięciem, co jest skrajnie niebezpieczne. N i PE muszą być rozdzielone i podłączone do odpowiednich szyn zbiorczych.

Błąd nr 3: Pomylenie wejścia (zasilania) z wyjściem (obwody chronione)

Wyłączniki różnicowoprądowe, podobnie jak wyłączniki nadprądowe, mają zazwyczaj oznaczone zaciski wejściowe (zasilanie) i wyjściowe (obwody chronione). Najczęściej zasilanie podłącza się do górnych zacisków, a obwody odpływowe do dolnych. Pomylenie tych połączeń może prowadzić do nieprawidłowego działania urządzenia, a w niektórych przypadkach nawet do jego uszkodzenia. Jeśli zasilanie zostanie podłączone do zacisków wyjściowych, a obwody do wejściowych, wyłącznik może nie spełniać swojej funkcji ochronnej. W skrajnych przypadkach może dojść do zwarcia lub uszkodzenia mechanizmu wewnętrznego. Zawsze należy dokładnie sprawdzić oznaczenia na obudowie RCD i podłączyć przewody zgodnie z instrukcją producenta zasilanie do wejścia, a obwody do wyjścia.

Błąd nr 4: Wpięcie przewodów neutralnych z różnych obwodów w jedno miejsce

W przypadku instalacji jednofazowej, jeśli jeden wyłącznik różnicowoprądowy chroni kilka obwodów (np. kilka grup gniazdek lub oświetlenia), wszystkie przewody neutralne (N) z tych obwodów powinny być podłączone do jednego, wspólnego zacisku neutralnego na wyjściu RCD lub do jednej szyny N połączonej z tym wyjściem. Błędem jest podłączanie przewodów neutralnych z różnych obwodów do różnych miejsc, które nie są ze sobą połączone, lub co gorsza, do szyny PE. Każdy obwód chroniony przez dany RCD musi mieć swój przewód neutralny podłączony do wyjścia tego RCD. Jeśli przewody neutralne z różnych obwodów chronionych przez ten sam RCD nie zostaną prawidłowo połączone z wyjściem RCD (lub szyną N podłączoną do tego wyjścia), może to spowodować zakłócenia w działaniu RCD, fałszywe wyzwolenia, a nawet brak ochrony. Wszystkie przewody neutralne obwodów chronionych przez jeden RCD muszą być połączone razem za tym RCD.

Instalacja zakończona – jak sprawdzić, czy wszystko działa poprawnie?

Przycisk "TEST" – Twój pierwszy i najważniejszy sprawdzian

Każdy wyłącznik różnicowoprądowy jest wyposażony w przycisk "TEST", zazwyczaj oznaczony kolorem czerwonym lub pomarańczowym. Jest to proste, ale niezwykle ważne narzędzie do weryfikacji sprawności urządzenia. Naciśnięcie tego przycisku symuluje prąd upływu, na który reaguje wyłącznik. W prawidłowo działającym RCD, po naciśnięciu przycisku "TEST", zasilanie powinno zostać natychmiast przerwane, a dźwignia wyłącznika powinna opaść do pozycji "wyłączony". Jest to sygnał, że mechanizm urządzenia działa poprawnie i jest gotowe do ochrony. Po sprawdzeniu, aby przywrócić zasilanie, należy ponownie podnieść dźwignię wyłącznika do pozycji "włączony". Jeśli RCD nie zadziała po naciśnięciu przycisku "TEST", oznacza to, że urządzenie jest uszkodzone i wymaga natychmiastowej wymiany przez wykwalifikowanego elektryka.

Jak często i dlaczego należy testować różnicówkę?

Producenci wyłączników różnicowoprądowych oraz normy bezpieczeństwa zalecają regularne przeprowadzanie testu przyciskiem "TEST". Najczęściej rekomendowana częstotliwość to raz w miesiącu. Dlaczego tak często? Mechanizmy wyłączników różnicowoprądowych, jak każde urządzenie mechaniczne, mogą z czasem ulec zatarciu lub zanieczyszczeniu, zwłaszcza jeśli nie są często aktywowane. Regularne testowanie pozwala na utrzymanie mechanizmu w dobrej kondycji, zapobiega jego "zastaniu się" i gwarantuje, że wyłącznik zadziała wtedy, gdy będzie potrzebny czyli w sytuacji zagrożenia życia lub zdrowia. Jest to niezwykle prosta czynność, która zajmuje dosłownie kilka sekund, a może znacząco zwiększyć poziom bezpieczeństwa w Twoim domu. Nie można polegać na RCD, nie sprawdzając go regularnie.

Przeczytaj również: RCD typu A - Dlaczego jest kluczowy w nowoczesnym domu?

Kiedy wezwać elektryka? Sygnały, które świadczą o problemie z instalacją

• Wyłącznik różnicowoprądowy nie reaguje po naciśnięciu przycisku "TEST" lub reaguje z opóźnieniem.
• Wyłącznik różnicowoprądowy często i bez wyraźnego powodu wyzwala (tzw. "fałszywe alarmy"). Może to świadczyć o problemach z instalacją lub uszkodzeniu samego RCD.
• W rozdzielnicy lub w pobliżu urządzeń elektrycznych pojawia się iskrzenie, słychać trzaski lub czuć zapach spalenizny.
• Elementy instalacji elektrycznej (gniazdka, przewody, wyłączniki) są wyczuwalnie ciepłe lub gorące w dotyku podczas normalnej pracy.
• Masz jakiekolwiek wątpliwości co do prawidłowości podłączenia wyłącznika różnicowoprądowego lub innych elementów instalacji.
• Występują inne niepokojące objawy wskazujące na potencjalne zagrożenie ze strony instalacji elektrycznej.
