Wyłącznik różnicowoprądowy (RCD) to niepozorne, ale niezwykle ważne urządzenie w każdej instalacji elektrycznej. Jego głównym zadaniem jest ochrona życia ludzkiego przed skutkami porażenia prądem elektrycznym. Działa poprzez monitorowanie prądu płynącego w przewodach fazowych i neutralnym jeśli wykryje nierównowagę, czyli tzw. prąd upływu, natychmiast odcina zasilanie. To podstawowa funkcja, która ratuje życie. Jednak świat idzie do przodu, a wraz z nim technologia, która zasila nasze domy.
Dlaczego „zwykła” różnicówka to za mało? Krótki przewodnik po bezpieczeństwie w nowoczesnym domu
Wyobraźmy sobie, że mamy w domu starą instalację elektryczną, zabezpieczoną wyłącznikami różnicowoprądowymi typu AC. Działały one przez lata bez zarzutu, chroniąc nas przed niebezpiecznymi sytuacjami. Jednak współczesne urządzenia domowe, które tak bardzo ułatwiają nam życie, generują nowe rodzaje zagrożeń, których starsze typy zabezpieczeń mogą nie być w stanie wykryć. To właśnie tutaj pojawia się potrzeba głębszego zrozumienia, dlaczego "zwykła" różnicówka może okazać się niewystarczająca.
Świat pełen elektroniki: Nowe zagrożenia, które ignoruje stary typ zabezpieczeń
Dzisiejsze domy są pełne elektroniki. Pralki, zmywarki, płyty indukcyjne, nowoczesne telewizory, komputery, a nawet energooszczędne oświetlenie LED wszystkie te urządzenia korzystają z zaawansowanych zasilaczy impulsowych. Zasilacze te, choć wydajne i energooszczędne, wprowadzają do instalacji elektrycznej tzw. odkształcone prądy upływowe. Są to prądy, które nie mają już klasycznej, sinusoidalnej formy, ale są pulsujące, a czasem nawet zawierają składową stałą. Starsze wyłączniki typu AC, zaprojektowane do wykrywania jedynie prądów przemiennych sinusoidalnych, mogą po prostu "nie zauważyć" tych nowych zagrożeń. W efekcie, nawet jeśli mamy zamontowany wyłącznik różnicowoprądowy typu AC, obwody zasilające te urządzenia mogą być w rzeczywistości pozbawione skutecznej ochrony przeciwporażeniowej. To luka w bezpieczeństwie, która wymaga uwagi.
Co to jest wyłącznik RCD Typ A i jak ratuje życie?
W obliczu rosnącej liczby urządzeń elektronicznych w naszych domach, standardowe zabezpieczenia elektryczne muszą ewoluować. Wyłącznik różnicowoprądowy typu A jest właśnie takim krokiem naprzód, oferując znacznie szerszy zakres ochrony niż jego starszy odpowiednik.
Zasada działania w praktyce: Jak typ A wykrywa niewidoczne zagrożenie?
Kluczową cechą wyłącznika RCD typu A jest jego zdolność do wykrywania nie tylko prądów upływowych przemiennych sinusoidalnych, które są standardem dla typu AC, ale także prądów pulsujących stałych. Oznacza to, że jest on w stanie zareagować na szersze spektrum zagrożeń generowanych przez nowoczesną elektronikę. W praktyce działa to tak, że wewnętrzny mechanizm różnicowy jest bardziej czuły i potrafi zidentyfikować zakłócenia, które dla typu AC byłyby niewidoczne. Dzięki temu zapewnia on wyższy poziom bezpieczeństwa w instalacjach, gdzie dominują urządzenia zasilaczami impulsowymi.
Kluczowa różnica: Prądy pulsujące stałe, czyli wróg, którego nie widzi RCD typu AC
Dlaczego wykrywanie prądów pulsujących stałych jest tak ważne? Ponieważ to właśnie one są generowane przez większość nowoczesnych urządzeń elektronicznych. Zasilacze impulsowe, które znajdziemy w komputerach, ładowarkach, telewizorach LED, a także w zaawansowanym sprzęcie AGD, podczas swojej pracy wprowadzają do instalacji zakłócenia w postaci pulsujących prądów stałych. Stary typ AC po prostu je ignoruje, co może prowadzić do sytuacji, w której nawet przy sprawnym wyłączniku, użytkownik jest narażony na porażenie. RCD typu A, dzięki swojej konstrukcji, jest w stanie te prądy wykryć i natychmiast przerwać obwód, zapewniając tym samym skuteczną ochronę tam, gdzie jest ona najbardziej potrzebna.
RCD Typ A vs Typ AC – kiedy ten nowszy jest absolutnie niezbędny?
Porównanie wyłączników różnicowoprądowych typu A i AC jest kluczowe dla zrozumienia, dlaczego w nowoczesnych instalacjach elektrycznych coraz częściej spotykamy ten nowszy standard. Różnica między nimi nie jest jedynie kosmetyczna to fundamentalna zmiana w zakresie bezpieczeństwa.
AGD, LED i zasilacze: Lista urządzeń w Twoim domu, które wymagają ochrony typu A
- Pralki
- Zmywarki
- Płyty indukcyjne
- Piekarniki elektryczne z zaawansowaną elektroniką
- Zasilacze impulsowe (np. w komputerach, ładowarkach, routerach)
- Oświetlenie LED (zwłaszcza zasilane przez zewnętrzne sterowniki)
- Systemy alarmowe i monitoring
- Urządzenia medyczne
Czy muszę wymieniać starą różnicówkę typu AC? Analiza ryzyka i zaleceń
Jeśli Twoja instalacja jest starsza i wyposażona wyłącznie w wyłączniki typu AC, a jednocześnie korzystasz z wymienionych wyżej urządzeń, warto rozważyć modernizację. Wymiana starego RCD typu AC na typ A nie jest zazwyczaj obligatoryjna w przypadku istniejących instalacji, chyba że przeprowadzany jest gruntowny remont lub modernizacja. Jednakże, zasady wiedzy technicznej oraz rosnące wymagania dotyczące bezpieczeństwa sprawiają, że jest to wysoce zalecane. Ignorowanie tego może prowadzić do sytuacji, w której zabezpieczenie, które powinno chronić, w rzeczywistości tego nie robi w pełni.
Normy i przepisy w Polsce: Co na temat RCD mówi prawo budowlane i norma PN-HD 60364?
W Polsce kwestie bezpieczeństwa instalacji elektrycznych reguluje przede wszystkim Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, a także szereg norm, w tym kluczowa norma PN-HD 60364. Norma ta, a konkretnie jej część PN-HD 60364-4-41, nakłada obowiązek stosowania wysokoczułych wyłączników różnicowoprądowych (zwykle o znamionowym prądzie różnicowym IΔn = 30 mA) jako ochrony uzupełniającej w obwodach gniazd wtyczkowych oraz w miejscach o podwyższonym ryzyku, takich jak łazienki. Najnowsze wytyczne, zawarte w normie PN-HD 60364-4-41:2017-09, rozszerzają ten wymóg również na obwody oświetleniowe w gospodarstwach domowych. Choć przepisy nie zawsze wprost wskazują na konieczność stosowania RCD typu A zamiast typu AC, to właśnie zasady wiedzy technicznej i charakter współczesnych odbiorników sprawiają, że typ A staje się standardem w nowych i modernizowanych instalacjach. Jak podkreśla serwis Łączy Nas Napięcie, nowoczesne instalacje powinny być wyposażane właśnie w RCD typu A, aby zapewnić kompleksową ochronę.
Gdy Typ A to za mało: Kiedy potrzebujesz bardziej zaawansowanych RCD (Typ F i B)?
Choć RCD typu A stanowi znaczący postęp w porównaniu do typu AC, istnieją specyficzne zastosowania, gdzie potrzebne są jeszcze bardziej zaawansowane rozwiązania. Dotyczy to przede wszystkim instalacji wykorzystujących nowoczesne technologie, takie jak fotowoltaika czy ładowarki do samochodów elektrycznych, które mogą generować specyficzne rodzaje prądów upływu.
Fotowoltaika i pompy ciepła jakie zabezpieczenie dobrać do instalacji OZE?
Instalacje fotowoltaiczne, ze względu na obecność falowników przetwarzających prąd stały na zmienny, mogą generować tzw. gładkie prądy upływu stałego (DC). Te prądy są niewykrywalne przez wyłączniki typu A, a nawet mogą prowadzić do ich uszkodzenia lub nieprawidłowego działania. W takich sytuacjach niezbędny jest wyłącznik różnicowoprądowy typu B. Jest on najbardziej zaawansowany, ponieważ potrafi wykrywać prądy upływu przemienne sinusoidalne, pulsujące stałe oraz właśnie gładkie prądy stałe. Podobne wymagania mogą dotyczyć niektórych typów pomp ciepła.

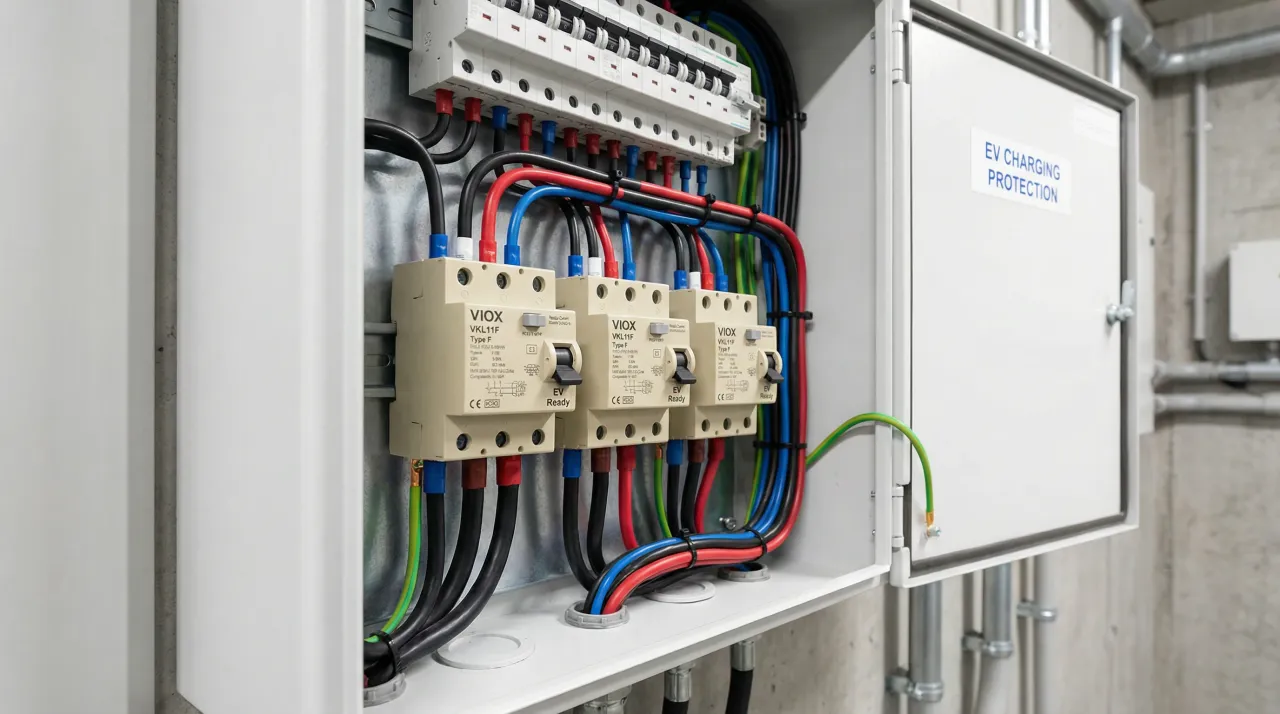

Ładowarka do samochodu elektrycznego w garażu: Czy RCD Typu A na pewno wystarczy?
Ładowarki do samochodów elektrycznych (EV) to kolejny obszar, gdzie pojawiają się specyficzne wymagania dotyczące ochrony. Choć teoretycznie mogłyby generować prądy stałe wymagające RCD typu B, większość nowoczesnych ładowarek EV jest wyposażona w wbudowany moduł detekcji upływu prądu stałego (zazwyczaj powyżej 6 mA). Zgodnie z normą PN-HD 60364-7-722, obecność takiego modułu w ładowarce pozwala na zastosowanie tańszego i bardziej powszechnego wyłącznika RCD typu A. Jest to rozwiązanie ekonomiczne i bezpieczne, pod warunkiem, że ładowarka rzeczywiście posiada wspomnianą funkcję ochronną.
Jak prawidłowo dobrać RCD Typu A? Praktyczny poradnik krok po kroku
Wybór odpowiedniego wyłącznika RCD typu A to kluczowy etap zapewniający bezpieczeństwo i prawidłowe działanie instalacji elektrycznej. Oto praktyczne wskazówki, które pomogą Ci podjąć świadomą decyzję.
Prąd znamionowy (A) i prąd różnicowy (mA) jak czytać oznaczenia i dobrać właściwe wartości?
- Znamionowy prąd różnicowy (IΔn): Jest to wartość prądu upływu, przy której wyłącznik ma zadziałać. Dla ochrony przeciwporażeniowej ludzi, najczęściej stosowaną i rekomendowaną wartością jest 30 mA. Niższe wartości (np. 10 mA) stosuje się w miejscach o bardzo wysokim ryzyku, a wyższe (np. 100 mA, 300 mA) jako ochronę przeciwpożarową.
- Prąd znamionowy (In): Określa maksymalne obciążenie prądowe, jakie może przenieść wyłącznik. Typowe wartości to 16A, 25A, 40A, 63A. Dobór tej wartości zależy od sumy prądów pobieranych przez urządzenia podłączone do danego obwodu i musi być skoordynowany z zabezpieczeniem nadprądowym (bezpiecznikiem lub wyłącznikiem nadprądowym) chroniącym ten sam obwód. Wyłącznik nadprądowy powinien mieć mniejszy prąd znamionowy niż RCD.

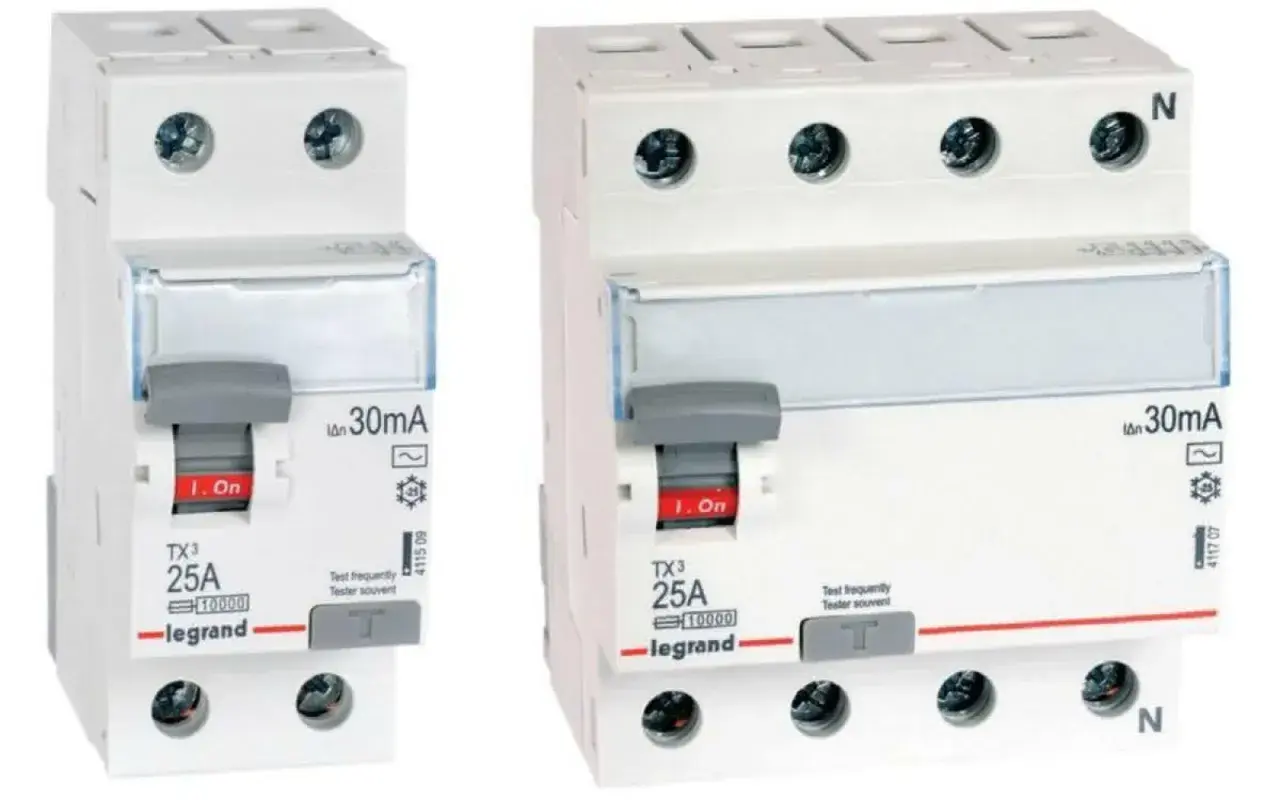

Instalacja 1-fazowa czy 3-fazowa? Wybór między wyłącznikiem 2P a 4P
Podstawowa różnica wynika z rodzaju instalacji, którą zabezpieczamy. Dla instalacji jednofazowej (najczęściej spotykanej w domach jednorodzinnych dla oświetlenia i gniazd) stosuje się wyłączniki 2-biegunowe (oznaczone jako 2P). Obejmują one przewód fazowy i neutralny. Natomiast dla instalacji trójfazowej, która zasila większe odbiorniki, takie jak kuchenki elektryczne, piece czy silniki, stosuje się wyłączniki 4-biegunowe (oznaczone jako 4P). Zabezpieczają one trzy przewody fazowe i przewód neutralny.
Najczęstsze błędy przy montażu, które mogą zniweczyć całą ochronę
Nawet najlepszy wyłącznik RCD typu A nie spełni swojej roli, jeśli zostanie nieprawidłowo zainstalowany. Do najczęstszych błędów należą: niewłaściwe podłączenie przewodów (zamiana fazy z neutralnym, co może uniemożliwić działanie RCD), brak odpowiedniej koordynacji z innymi zabezpieczeniami (np. zbyt duży prąd znamionowy RCD w stosunku do zabezpieczenia nadprądowego), ignorowanie konieczności stosowania RCD typu A tam, gdzie jest to wymagane przez charakter odbiorników, a także brak regularnych testów działania wyłącznika. Pamiętajmy, że RCD wymaga okresowego sprawdzania jego sprawności, zazwyczaj za pomocą przycisku testowego umieszczonego na obudowie.
Przegląd rynku: Na co zwrócić uwagę przy zakupie RCD Typu A?
Wybór wyłącznika RCD typu A to inwestycja w bezpieczeństwo, dlatego warto podejść do niego z rozwagą. Rynek oferuje wiele produktów, ale nie wszystkie są sobie równe pod względem jakości, niezawodności i ceny.
Czołowi producenci dostępni w Polsce kogo warto rozważyć?
Na polskim rynku dostępnych jest wielu renomowanych producentów osprzętu elektroinstalacyjnego, oferujących wysokiej jakości wyłączniki RCD typu A. Do najbardziej rozpoznawalnych i godnych zaufania marek należą:
- Schneider Electric
- Legrand
- Eaton
- Hager
- Bemko
- ABB
Wybierając produkty tych firm, mamy pewność co do ich jakości wykonania i zgodności z normami.
Ile kosztuje bezpieczeństwo? Orientacyjne ceny wyłączników RCD typu A
Wyłączniki RCD typu A są zazwyczaj droższe od swoich przestarzałych odpowiedników typu AC. Różnica w cenie może wynosić od kilkunastu do nawet kilkudziesięciu procent, w zależności od producenta, parametrów i miejsca zakupu. Przykładowo, za wyłącznik RCD typu A o prądzie znamionowym 25A i prądzie różnicowym 30mA, możemy zapłacić w przedziale od około 50-60 zł do ponad 150 zł. Jak zauważa serwis Łączy Nas Napięcie, ta niewielka różnica w cenie jest uzasadniona znacznie wyższym poziomem bezpieczeństwa, jaki oferuje typ A.
Jak odróżnić solidne urządzenie od taniej podróbki? Kluczowe cechy i certyfikaty
Aby mieć pewność, że kupujemy produkt wysokiej jakości, a nie tanią podróbkę, warto zwrócić uwagę na kilka kluczowych elementów. Po pierwsze, certyfikaty każdy legalnie sprzedawany produkt powinien posiadać certyfikat zgodności z europejskimi normami, często oznaczany symbolem CE. Warto również sprawdzić, czy produkt spełnia polskie normy, np. PN-EN 61008-1 dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Po drugie, renoma producenta wybieranie produktów znanych marek minimalizuje ryzyko zakupu wadliwego towaru. Po trzecie, miejsce zakupu kupujmy w sprawdzonych sklepach elektrycznych lub renomowanych sklepach internetowych, unikając podejrzanie tanich ofert z nieznanych źródeł. Warto również zwrócić uwagę na jakość wykonania obudowy i elementów montażowych solidne urządzenie będzie sprawiało wrażenie trwałego i precyzyjnie wykonanego.
