Gdy wyłącznik nadprądowy zadziała, wiele osób widzi tylko opadającą dźwignię i nie wie, co właściwie wydarzyło się w środku. Tymczasem jego budowa decyduje o tym, czy aparat zareaguje na przeciążenie, zwarcie i niebezpieczny łuk elektryczny, a także czy prawidłowo ochroni przewody. Poniżej wyjaśniam działanie poszczególnych elementów, znaczenie oznaczeń oraz zasady doboru aparatu do instalacji.
Najważniejsze informacje o wyłączniku nadprądowym
- Dwa wyzwalacze odpowiadają za ochronę przed przeciążeniem i zwarciem.
- Bimetal reaguje z opóźnieniem na długotrwały nadmierny prąd.
- Cewka elektromagnetyczna odłącza obwód niemal natychmiast podczas zwarcia.
- Oznaczenie B16 oznacza charakterystykę B i prąd znamionowy 16 A.
- Typowe aparaty mają zdolność wyłączania 6 kA lub 10 kA.
- Wyłącznik nadprądowy nie zastępuje wyłącznika różnicowoprądowego.

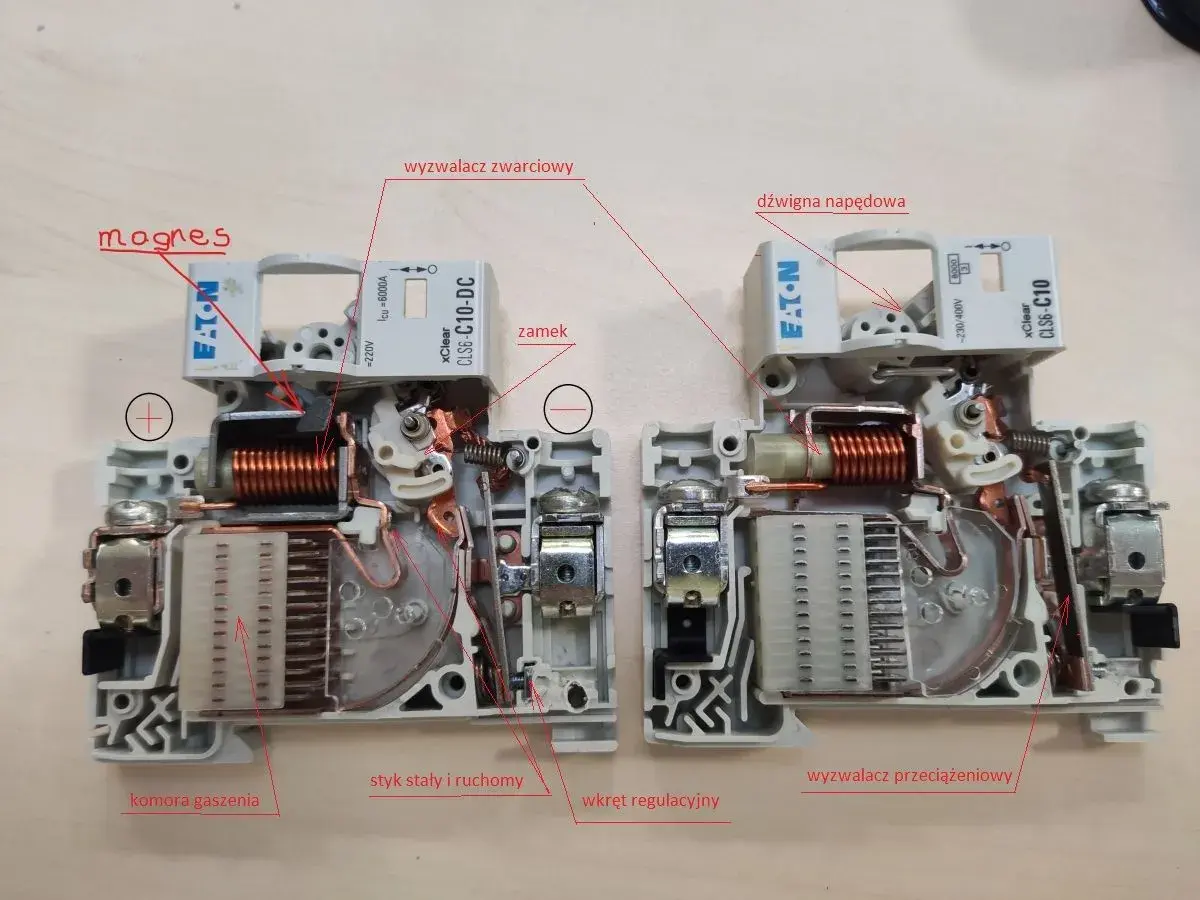

Z czego składa się wyłącznik nadprądowy
Najczęściej spotykany aparat modułowy ma niewielką, izolacyjną obudowę z tworzywa i jest montowany na szynie DIN. W środku znajduje się kilka współpracujących zespołów. Każdy z nich odpowiada za inną część procesu, dlatego samo określenie „bezpiecznik automatyczny” nie pokazuje, jak precyzyjnie działa to urządzenie.
Tor prądowy i styki
Prąd płynie od zacisku wejściowego przez styk stały i ruchomy, elementy wyzwalające oraz zacisk wyjściowy. Styk ruchomy jest połączony z mechanizmem, który może szybko rozłączyć obwód po otrzymaniu sygnału od wyzwalacza.
Na obudowie znajdują się zaciski do przewodów, oznaczenia biegunów oraz często okienko pokazujące położenie styków. W lepszych aparatach wskaźnik mechaniczny pokazuje, czy wyłącznik został wyłączony ręcznie, czy zadziałał wskutek przeciążenia lub zwarcia.
Mechanizm zatrzaskowy i dźwignia
Dźwignia nie przenosi całej siły potrzebnej do rozłączenia styków. Napina i zwalnia mechanizm zatrzaskowy, który pozwala szybko otworzyć obwód. To ważne, ponieważ powolne odsuwanie styków sprzyjałoby powstawaniu długiego łuku elektrycznego.
Mechanizm jest tak zaprojektowany, aby wyzwolenie nastąpiło niezależnie od tego, jak szybko użytkownik porusza dźwignią. W praktyce właśnie ta niezależność od ręcznej obsługi odróżnia poprawnie działający aparat od zwykłego ręcznego łącznika.
Wyzwalacz termiczny
Wyzwalacz termiczny tworzy pasek bimetalowy, czyli element złożony z dwóch metali o różnej rozszerzalności cieplnej. Gdy przez wyłącznik płynie zbyt duży prąd, bimetal nagrzewa się, wygina i zwalnia zatrzask mechanizmu.
Jego reakcja jest zależna od czasu. Niewielkie przeciążenie może być tolerowane przez dłuższy okres, ale większy prąd wywoła zadziałanie znacznie szybciej. Dzięki temu krótkie prądy rozruchowe nie powodują niepotrzebnego wyłączenia, a długotrwałe przegrzewanie przewodu zostaje przerwane.
Wyzwalacz elektromagnetyczny
Za ochronę przed zwarciem odpowiada cewka elektromagnetyczna z ruchomym rdzeniem. Gwałtowny wzrost prądu wytwarza silne pole magnetyczne, które natychmiast przesuwa rdzeń i uruchamia mechanizm otwierający styki.
Ten człon działa szybciej niż bimetal i nie potrzebuje czasu na nagrzanie. Właśnie dlatego zwarcie w obwodzie może zostać odłączone w bardzo krótkim czasie, ograniczając ryzyko stopienia izolacji, uszkodzenia urządzeń i powstania pożaru.
Komora gaszeniowa
Rozłączenie obwodu pod obciążeniem może wywołać łuk elektryczny. Styki odsuwają się, ale powietrze między nimi przez chwilę przewodzi prąd. Łuk trafia do komory gaszeniowej, w której metalowe przegrody dzielą go na krótsze odcinki, chłodzą i zwiększają jego opór.
Komora jest jednym z najbardziej niedocenianych elementów aparatu. To ona pomaga bezpiecznie rozproszyć energię zwarcia i ograniczyć uszkodzenia wewnątrz wyłącznika. Po silnym zwarciu aparat może wyglądać normalnie z zewnątrz, ale jego styki lub komora mogą być już nadpalone.
Jak aparat reaguje na przeciążenie i zwarcie
Wyłącznik nadprądowy chroni przede wszystkim przewody instalacji, a nie każde podłączone urządzenie. Jego zadaniem jest odłączenie obwodu, zanim nadmierny prąd doprowadzi do niebezpiecznego nagrzania żył i połączeń.
| Rodzaj zdarzenia | Element reagujący | Przebieg działania |
|---|---|---|
| Przeciążenie | Bimetal | Stopniowe nagrzanie, wygięcie bimetalu i rozłączenie po czasie zależnym od wartości prądu. |
| Zwarcie | Wyzwalacz elektromagnetyczny | Gwałtowny wzrost pola magnetycznego i szybkie otwarcie styków. |
| Łuk podczas rozłączania | Komora gaszeniowa | Podział, wydłużenie i schłodzenie łuku aż do jego wygaszenia. |
Charakterystyka B, C lub D wpływa głównie na próg zadziałania wyzwalacza elektromagnetycznego. Dla aparatów zgodnych z PN-EN 60898-1 typowe zakresy wynoszą:
| Charakterystyka | Próg szybkiego zadziałania | Typowe zastosowanie |
|---|---|---|
| B | 3-5 × In | Oświetlenie i zwykłe obwody gniazdowe |
| C | 5-10 × In | Silniki, transformatory i urządzenia z większym prądem rozruchowym |
| D | 10-20 × In | Wybrane odbiorniki przemysłowe o bardzo dużym prądzie rozruchowym |
Symbol In oznacza prąd znamionowy aparatu. Dla wyłącznika C16 szybkie zadziałanie może więc nastąpić przy prądzie zwarciowym rzędu 80-160 A, zależnie od konkretnego modelu i warunków pracy. Nie oznacza to, że aparat zawsze czeka do dolnej albo górnej wartości, ponieważ charakterystyki opisują zakresy, a nie jedną sztywną liczbę.
Co oznaczają oznaczenia na obudowie
Odczytanie nadruku pozwala szybko sprawdzić podstawowe parametry, ale nie zastępuje analizy całego obwodu. Na przykład zapis B16 6 kA mówi sporo o aparacie, lecz nie odpowiada jeszcze na pytanie, czy można go bezpiecznie zastosować w konkretnej instalacji.
| Oznaczenie | Znaczenie | Dlaczego ma znaczenie |
|---|---|---|
| B, C lub D | Charakterystyka wyzwalania | Określa reakcję na wysoki prąd zwarciowy i prądy rozruchowe. |
| 16 A | Prąd znamionowy In | Wyznacza prąd, przy którym aparat może pracować zgodnie z parametrami. |
| 6 kA lub 10 kA | Znamionowa zdolność wyłączania | Pokazuje, jaki spodziewany prąd zwarciowy aparat może bezpiecznie przerwać. |
| 1P, 2P, 3P, 4P | Liczba biegunów | Informuje, ile torów obwodu jest rozłączanych przez aparat. |
| 230/400 V AC | Napięcie znamionowe | Potwierdza przeznaczenie aparatu do określonego układu sieci. |
W instalacjach domowych często spotyka się aparaty o zdolności wyłączania 6 kA, a w miejscach, gdzie można spodziewać się większych prądów zwarciowych, stosuje się wersje 10 kA lub wyższe. Dobór zależy od obliczonego albo zmierzonego spodziewanego prądu zwarciowego, a nie od zasady „im większa wartość, tym lepiej”.
Jak dobrać właściwy aparat do obwodu
Najczęstszy błąd polega na dobieraniu wyłącznika wyłącznie do mocy urządzenia. Ja zaczynam od przekroju przewodów, sposobu ich ułożenia i warunków chłodzenia, a dopiero później sprawdzam obciążenie oraz charakterystykę aparatu.
Trzeba uwzględnić między innymi długość przewodu, temperaturę otoczenia, liczbę żył ułożonych razem, impedancję pętli zwarcia i wymagania dotyczące samoczynnego wyłączenia zasilania. Przy modernizacji instalacji znaczenie ma również to, czy nowy aparat będzie współpracował z zabezpieczeniem poprzedzającym.
Prąd znamionowy nie może być przypadkowy
Wyłącznik 20 A nie jest „mocniejszą wersją” aparatu 16 A, którą można założyć po jego częstym zadziałaniu. Jeśli przewody są przeznaczone do zabezpieczenia 16 A, zwiększenie wartości może dopuścić do ich nadmiernego nagrzania. Wybijanie zabezpieczenia jest sygnałem do znalezienia przyczyny, a nie automatycznie do montażu większego aparatu.
Charakterystyka B, C czy D
Charakterystyka B zwykle pasuje do obwodów oświetleniowych i gniazdowych w budynkach mieszkalnych. C może ograniczyć przypadkowe zadziałania przy rozruchu silnika, ale wymaga sprawdzenia, czy instalacja zapewni odpowiednio duży prąd zwarciowy do szybkiego wyłączenia.
Charakterystyka D jest rozwiązaniem specjalistycznym. Montowanie jej „na zapas” w zwykłym domu zazwyczaj nie ma sensu i może pogorszyć warunki ochrony. W praktyce ważniejsza od samej litery na froncie jest zgodność aparatu z pomiarami i projektem obwodu.
Przeczytaj również: Płyta indukcyjna zgasła - bezpiecznik czy inna przyczyna? Sprawdź!
Liczba biegunów
Wersja 1P rozłącza jeden tor, najczęściej przewód fazowy. Aparat 1P+N rozłącza także przewód neutralny, choć nie zawsze zabezpiecza go członem nadprądowym. W obwodach trójfazowych stosuje się aparaty 3P albo 3P+N, zależnie od układu instalacji i wymagań producenta.
Dobór liczby biegunów ma znaczenie przy odłączaniu całego obwodu, pracach serwisowych i zachowaniu właściwej kolejności rozłączania. Nie należy utożsamiać liczby biegunów z liczbą niezależnych zabezpieczeń. Jeden aparat wielobiegunowy może mieć wspólny mechanizm, dzięki któremu wyłączenie jednego toru odłącza pozostałe.
Wyłącznik nadprądowy a różnicowoprądowy
Oba aparaty pełnią inne funkcje. Wyłącznik nadprądowy reaguje na przeciążenia i zwarcia, natomiast różnicowoprądowy wykrywa upływ prądu, na przykład przez uszkodzoną izolację albo ciało człowieka dotykającego części znajdującej się pod napięciem.
Sam wyłącznik nadprądowy nie zapewnia ochrony różnicowoprądowej. Z kolei typowy wyłącznik różnicowoprądowy RCCB nie musi mieć członu przeciążeniowego, dlatego współpracuje z osobnym zabezpieczeniem nadprądowym. Połączenie obu funkcji w jednej obudowie to wyłącznik RCBO.
To rozróżnienie jest szczególnie ważne przy rozbudowie rozdzielnicy. Jeśli problem dotyczy zadziałania RCD po podłączeniu urządzenia, wymiana wyłącznika nadprądowego na model o większym prądzie znamionowym nie rozwiąże przyczyny.
Błędy, które osłabiają ochronę instalacji
- Zwiększanie amperażu bez sprawdzenia przekroju przewodu i warunków zwarciowych.
- Dobieranie charakterystyki C lub D bez analizy prądu rozruchowego i impedancji pętli zwarcia.
- Traktowanie wyłącznika nadprądowego jako zabezpieczenia przed porażeniem.
- Łączenie przewodów w zacisku bez kontroli momentu dokręcenia.
- Montowanie aparatu o zbyt małej zdolności wyłączania względem spodziewanego prądu zwarcia.
- Wymiana wyłącznika po zwarciu bez oceny stanu styków i zacisków.
Znaczenie ma również jakość połączeń. Luźny zacisk może nagrzewać się miejscowo, mimo że prąd całego obwodu nie przekracza wartości znamionowej. Aparat może wtedy nie zareagować wystarczająco szybko, bo mierzy prąd w obwodzie, a nie temperaturę każdego połączenia.
Prace przy rozdzielnicy powinien wykonywać elektryk z odpowiednimi kwalifikacjami, a po zmianach trzeba przeprowadzić wymagane pomiary. Szczególnie istotne są ciągłość przewodów ochronnych, rezystancja izolacji, impedancja pętli zwarcia i działanie wyłączników różnicowoprądowych. Sama wymiana modułu bez pomiarów nie jest pełną modernizacją zabezpieczenia.
Dobrze dobrany aparat zaczyna się od przewodu
Najważniejszy wniosek jest prosty. Konstrukcja wyłącznika nadprądowego łączy tor prądowy, mechanizm szybkiego rozłączania, człon termiczny, człon elektromagnetyczny i komorę gaszeniową, ale żaden z tych elementów nie naprawi źle zaprojektowanego obwodu.
Przy wyborze patrzę najpierw na przewody i warunki zwarciowe, później na prąd znamionowy, charakterystykę oraz liczbę biegunów. Takie podejście ogranicza przypadkowe wyłączenia, chroni instalację przed przegrzaniem i daje pewność, że aparat zadziała wtedy, gdy rzeczywiście będzie potrzebny.
