Przy zabezpieczeniu 32 A sama liczba kilowatów zależy przede wszystkim od napięcia i liczby faz. W typowej instalacji jednofazowej będzie to około 7,36 kW, a w układzie trójfazowym około 22,17 kW. To jednak wartości teoretyczne, dlatego wyjaśniam także, jak uwzględnić cos φ, przewody, charakter odbiornika i realne warunki pracy instalacji.
32 A daje różną moc zależnie od układu instalacji
- 230 V, jedna faza oznacza maksymalnie około 7,36 kW przy obciążeniu rezystancyjnym.
- 400 V, trzy fazy daje około 22,17 kW przy równomiernym obciążeniu faz.
- Zabezpieczenie 32 A nie mówi samo w sobie, jaki przewód można zastosować.
- Silniki i zasilacze mogą pobierać więcej prądu podczas rozruchu niż wynikałoby z ich mocy znamionowej.
- Nie wolno wymieniać zabezpieczenia na większe bez sprawdzenia przewodów i całej instalacji.
Ile kilowatów odpowiada zabezpieczeniu 32 A
Najprostsze obliczenie dla jednej fazy opiera się na wzorze P = U × I. Przy napięciu 230 V i prądzie 32 A otrzymujemy 230 × 32 = 7360 W, czyli 7,36 kW. Jest to wartość maksymalna dla odbiornika o współczynniku mocy cos φ równym 1, na przykład grzałki elektrycznej.
W instalacji trójfazowej stosuje się wzór P = √3 × U × I × cos φ. Dla napięcia międzyfazowego 400 V i zabezpieczenia 32 A wynik wynosi około 22,17 kW przy cos φ = 1. W praktyce przy silnikach lub innych odbiornikach indukcyjnych moc czynna będzie niższa.
| Układ zasilania | Wzór orientacyjny | Moc przy 32 A | Warunek |
|---|---|---|---|
| Jednofazowy 230 V | 230 × 32 | 7,36 kW | cos φ = 1 |
| Trójfazowy 400 V | √3 × 400 × 32 | 22,17 kW | równomierne obciążenie faz, cos φ = 1 |
| Trójfazowy 400 V | √3 × 400 × 32 × 0,8 | około 17,74 kW | cos φ = 0,8 |
Dlatego odpowiedź na pytanie, ile kW obsłuży bezpiecznik 32 A, brzmi: około 7,4 kW na jednej fazie albo około 22,2 kW w instalacji trójfazowej. Trzeba jednak odróżnić moc obliczeniową od mocy, którą można bezpiecznie podłączyć w konkretnej instalacji.

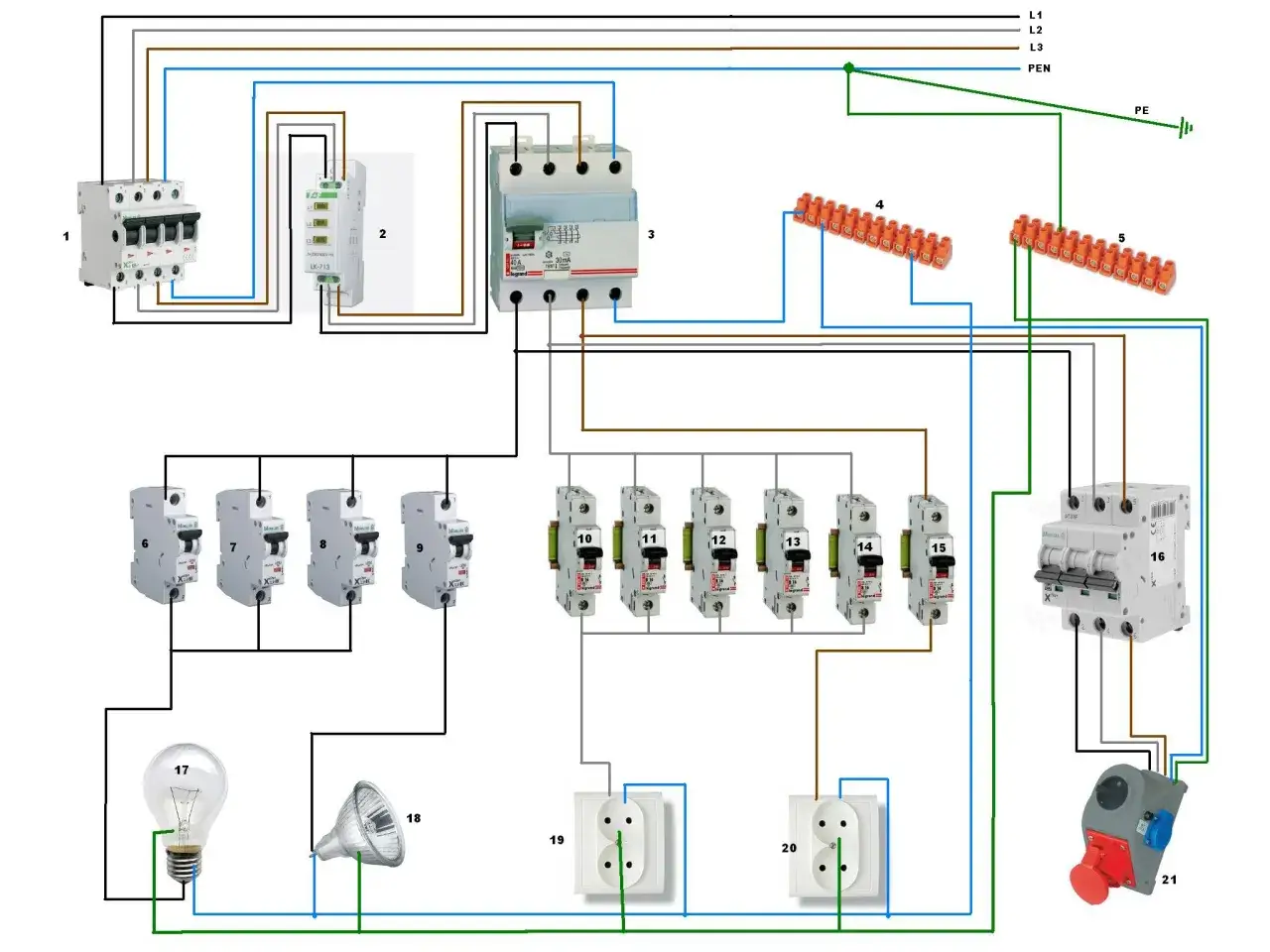

Jedna faza i trzy fazy to dwa różne przypadki
W instalacji jednofazowej całe obciążenie trafia przez jeden przewód fazowy. Jeżeli podłączymy odbiornik o mocy 7 kW, prąd wyniesie około 30,4 A, więc będzie bardzo blisko granicy zabezpieczenia 32 A. Wystarczy dodatkowe urządzenie albo chwilowy wzrost poboru, aby wyłącznik nadprądowy zadziałał.
W układzie trójfazowym wartość 32 A odnosi się zwykle do każdej fazy, a nie do jednej wspólnej fazy. Odbiornik o mocy około 22 kW musi być prawidłowo podłączony i możliwie równomiernie obciążać fazy. Samo zastosowanie aparatu trójfazowego nie oznacza jeszcze, że każda kombinacja urządzeń będzie pracowała bez przeciążenia.
Dobrym przykładem jest płyta indukcyjna. Jej moc znamionowa może wynosić 7,2 kW, ale urządzenie często wykorzystuje dwie fazy i ma funkcję ograniczenia mocy. Podłączenie jej na jedną fazę bez odpowiedniego układu mogłoby wymagać prądu przekraczającego 31 A, a wtedy inne odbiorniki w tym samym obwodzie szybko powodowałyby zadziałanie zabezpieczenia.
Przy zasilaniu trójfazowym nie należy też sumować mocy urządzeń bez sprawdzenia sposobu ich podłączenia. Trzy odbiorniki po 7 kW mogą teoretycznie dać 21 kW, ale tylko wtedy, gdy instalacja, zabezpieczenia i przewody zostały zaprojektowane dla takiego obciążenia.
Dlaczego wynik 7,36 kW nie zawsze oznacza bezpieczną moc
Obliczenie 230 V × 32 A pokazuje granicę wynikającą z parametrów elektrycznych, ale nie uwzględnia wszystkich warunków pracy. Znaczenie ma między innymi cos φ, czyli współczynnik mocy. Dla grzałki jest zwykle bliski 1, natomiast dla silnika, sprężarki czy transformatora może być wyraźnie niższy.
Przykładowo odbiornik jednofazowy pobierający 32 A przy cos φ = 0,8 będzie miał moc czynną około 5,89 kW, mimo że moc pozorna nadal wyniesie 7,36 kVA. Dla użytkownika oznacza to, że sam amperaż nie wystarcza do określenia rzeczywistej mocy urządzenia.
Trzeba także uwzględnić prąd rozruchowy. Silnik pompy, kompresora albo elektronarzędzia może przez krótki czas pobierać znacznie więcej niż podczas normalnej pracy. W takich przypadkach znaczenie ma charakterystyka wyłącznika, na przykład B lub C, ale charakterystyka nie zwiększa dopuszczalnego obciążenia przewodu.
Najczęstszy błąd polega na traktowaniu zabezpieczenia jak regulatora mocy. Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, ale nie sprawia, że instalacja automatycznie nadaje się do odbiornika o mocy 7,36 kW. O tym decyduje cały obwód.
Jak dobrać zabezpieczenie 32 A do urządzenia i przewodu
Przy doborze zaczynam od danych z tabliczki znamionowej, a nie od samej nazwy urządzenia. Potrzebne są przede wszystkim moc znamionowa, napięcie, liczba faz i sposób podłączenia. Dla silników sprawdzam również prąd znamionowy, cos φ oraz sposób rozruchu.
Następnie trzeba ocenić przewód. Jego obciążalność zależy nie tylko od przekroju, lecz także od sposobu ułożenia, długości trasy, temperatury otoczenia, liczby przewodów obok siebie i dopuszczalnego spadku napięcia. Z tego powodu nie ma bezpiecznej zasady w rodzaju „32 A zawsze oznacza konkretny przekrój”.
W praktyce sprawdzam co najmniej następujące elementy:
- czy przewód ma obciążalność większą lub równą prądowi znamionowemu zabezpieczenia,
- czy spadek napięcia na trasie mieści się w dopuszczalnych granicach,
- czy aparat ma właściwą liczbę biegunów i charakterystykę,
- czy zdolność zwarciowa wyłącznika odpowiada warunkom w instalacji,
- czy obwód jest chroniony przez odpowiedni wyłącznik różnicowoprądowy, jeśli jest wymagany,
- czy przyłącze i zabezpieczenie przedlicznikowe pozwalają na dodatkowe obciążenie.
Jeżeli istniejący obwód ma zabezpieczenie 16 A, nie można po prostu zamienić go na 32 A, aby uzyskać większą moc. Taka zmiana bez weryfikacji przewodów może doprowadzić do przegrzewania izolacji, uszkodzenia instalacji, a nawet pożaru. To jeden z tych pozornie prostych skrótów, które w elektryce potrafią być bardzo kosztowne.
Jak sprawdzić, czy instalacja wytrzyma odbiornik 32 A
Najpierw ustalam, czy chodzi o obwód jednofazowy, czy trójfazowy. Dla jednej fazy odbiornik o mocy 7,36 kW praktycznie wykorzystuje pełne 32 A, więc nie powinien dzielić obwodu z innymi dużymi urządzeniami. Dla trzech faz trzeba sprawdzić obciążenie każdej fazy osobno.
Przy odbiorniku ciągłym rozsądnie jest zostawić zapas, zamiast planować pracę stale na granicy zabezpieczenia. Jeżeli urządzenie ma moc 7 kW, a w tym samym czasie pracuje jeszcze czajnik, piekarnik lub podgrzewacz, suma poboru może przekroczyć 32 A na jednej fazie, nawet gdy każde urządzenie osobno działa poprawnie.
Warto też sprawdzić, czy oznaczenie 32 A dotyczy zabezpieczenia obwodu, zabezpieczenia przedlicznikowego czy gniazda przemysłowego CEE. Te elementy mogą mieć podobny prąd znamionowy, ale pełnią różne funkcje. Szczególnie gniazdo 32 A nie jest dowodem, że budynek ma dostępne 7,36 kW na jednej fazie lub 22,17 kW w trzech fazach.
Jeśli nie znamy przekroju przewodów albo instalacja jest stara, przed podłączeniem dużego odbiornika potrzebny jest pomiar i ocena elektryka. Dotyczy to zwłaszcza budynków z instalacją aluminiową, długimi przewodami, luźnymi zaciskami lub rozdzielnicą, która była wielokrotnie modyfikowana.
Co zapamiętać przed zmianą zabezpieczenia na 32 A
Wartość 32 A oznacza maksymalny prąd znamionowy aparatu, a nie uniwersalną moc dla każdego urządzenia. Przy 230 V daje orientacyjnie 7,36 kW, natomiast przy 400 V i trzech fazach około 22,17 kW. Rzeczywisty wynik może być niższy przez cos φ, nierównomierne obciążenie i warunki pracy.
Jeżeli planujesz płytę indukcyjną, ładowarkę samochodu elektrycznego, pompę ciepła, spawarkę albo urządzenie warsztatowe, nie dobieraj zabezpieczenia wyłącznie z kalkulatora. Najbezpieczniej sprawdzić dokumentację odbiornika, przewody, rozdzielnicę, zabezpieczenie główne i wyniki pomiarów. Większy bezpiecznik nie zwiększa możliwości słabej instalacji, tylko może pozbawić ją ochrony.
