Gdy wyłącznik nadprądowy od razu odcina zasilanie pompy, silnika albo zasilacza, problemem nie zawsze jest uszkodzenie aparatu. Często decyduje o tym charakterystyka wyzwalania, czyli sposób reakcji zabezpieczenia na przeciążenie i nagły prąd zwarciowy. Wyjaśniam, czym różnią się typy B, C i D, jak czytać ich zakresy działania oraz co sprawdzić przed wymianą zabezpieczenia w instalacji.
Dobór odpowiedniej krzywej decyduje o skuteczności ochrony obwodu
- B reaguje przy około 3-5-krotności prądu znamionowego i pasuje do typowych obwodów domowych.
- C toleruje większy prąd rozruchowy, zwykle 5-10 razy większy od In.
- D stosuje się przy bardzo dużych udarach prądowych, najczęściej w przemyśle.
- Prąd znamionowy nie może być dobierany bez sprawdzenia przewodów i sposobu ich ułożenia.
- Zmiana z B na C lub D może pogorszyć warunki samoczynnego wyłączenia zwarcia.
Co naprawdę oznaczają litery B, C i D
Litera umieszczona przed oznaczeniem prądu, na przykład B16 albo C20, informuje o zakresie zadziałania członu elektromagnetycznego. Ten element reaguje bardzo szybko na zwarcie. Liczba oznacza natomiast prąd znamionowy In, czyli wartość, przy której aparat może pracować w sposób ciągły w określonych warunkach.
Każdy wyłącznik ma też człon termiczny, zwykle wykonany w postaci bimetalu. Chroni on przewód przed długotrwałym przeciążeniem. Przy niewielkim przekroczeniu prądu wyłączenie może nastąpić po wielu minutach, a nawet dłużej, natomiast przy dużym zwarciu reakcja następuje niemal natychmiast.
| Typ | Zakres szybkiego zadziałania | Przykład dla aparatu 16 A | Typowe zastosowanie |
|---|---|---|---|
| B | około 3-5 × In | około 48-80 A | oświetlenie, gniazda, grzejniki oporowe |
| C | około 5-10 × In | około 80-160 A | silniki, pompy, transformatory, większe zasilacze |
| D | około 10-20 × In | około 160-320 A | urządzenia o bardzo dużym prądzie rozruchowym |
Podane wartości są zakresami, a nie obietnicą zadziałania dokładnie przy jednej konkretnej liczbie. Na rzeczywisty czas reakcji wpływają między innymi temperatura aparatu, jego producent, liczba wyłączników zamontowanych obok siebie oraz charakter konkretnego zwarcia.

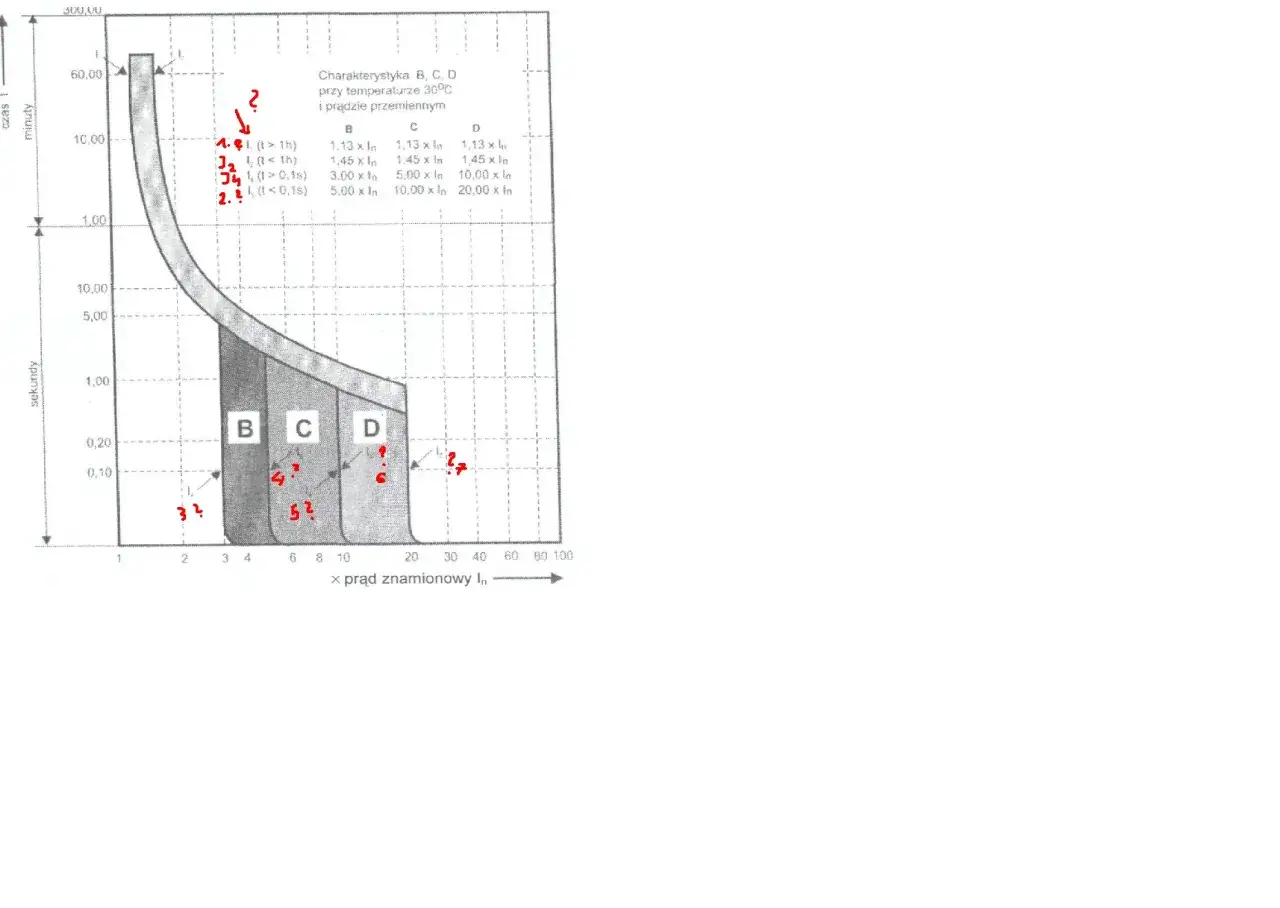

Jak czytać wykres czasowo-prądowy
Wykres czasowo-prądowy pokazuje zależność między wielokrotnością prądu znamionowego a czasem wyłączenia. Oś pozioma przedstawia zwykle stosunek prądu do In, a pionowa czas reakcji. Skala jest najczęściej logarytmiczna, dlatego odstępy na wykresie nie odpowiadają prostym przyrostom sekund i amperów.
Na krzywej znajdują się dwa obszary działania. Pierwszy dotyczy przeciążenia i odpowiada za niego wyzwalacz termiczny. Drugi obejmuje zwarcia i jest związany z wyzwalaczem elektromagnetycznym. Typ B, C lub D zmienia przede wszystkim próg szybkiego zadziałania, a nie zasadę ochrony przed długotrwałym przeciążeniem.
Przykład jest prosty. Wyłącznik B16 może zadziałać bezzwłocznie przy prądzie zwarciowym mieszczącym się w granicach około 48-80 A. Aparat C16 ma ten sam prąd znamionowy 16 A, ale potrzebuje większego udaru, aby zadziałać w tym samym szybkim trybie. Nie oznacza to, że C16 jest mocniejszy albo lepszy. Ma po prostu inną tolerancję na prąd rozruchowy.
W praktyce nie odczytuję wykresu jako idealnej, cienkiej linii. To pasmo tolerancji, które uwzględnia rozrzut produkcyjny i warunki pracy. Przy projektowaniu instalacji korzystam z danych konkretnego producenta, a nie wyłącznie z ogólnego oznaczenia na obudowie.
B, C czy D do konkretnego obwodu

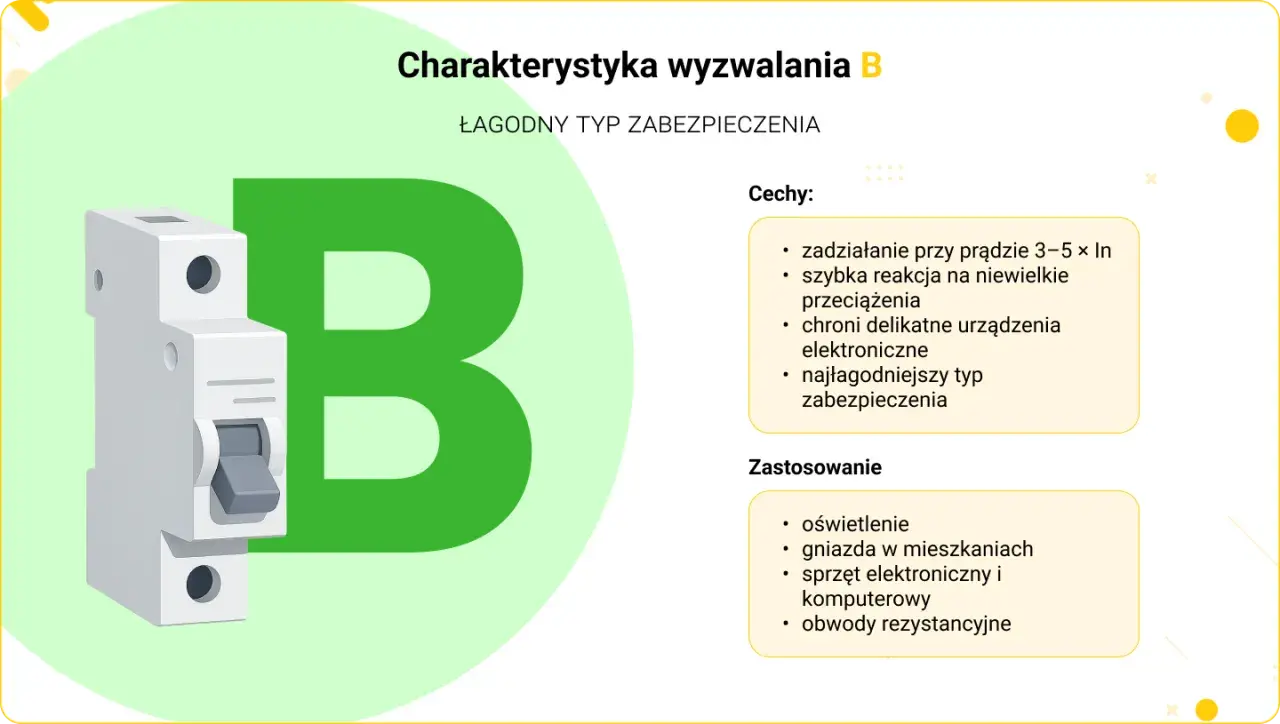

Charakterystyka B do typowych obwodów budynkowych
Typ B jest najczęstszym wyborem w mieszkaniach, domach i biurach. Stosuje się go w obwodach oświetleniowych, gniazdach wtyczkowych oraz przy odbiornikach, które nie pobierają dużego prądu podczas uruchamiania.
Przykładowo B10 często spotyka się w obwodach oświetlenia, a B16 w obwodach gniazd. Nie jest to jednak uniwersalna reguła. Ostateczny dobór zależy od przekroju przewodu, sposobu jego ułożenia, długości obwodu i obciążenia.
Charakterystyka C przy większym prądzie rozruchowym
Typ C sprawdza się tam, gdzie urządzenie przy starcie przez krótki czas pobiera znacznie więcej prądu niż podczas normalnej pracy. Dotyczy to między innymi pomp, sprężarek, wentylatorów, elektronarzędzi, transformatorów i niektórych opraw oświetleniowych.
Jeżeli silnik wyłącza B16 za każdym uruchomieniem, C16 może rozwiązać problem, ale nie powinien być montowany automatycznie. Najpierw trzeba sprawdzić, czy rozruch rzeczywiście powoduje chwilowy udar, czy przyczyną jest zatarte łożysko, uszkodzony silnik, zbyt długi przewód albo spadek napięcia.
Przeczytaj również: Bezpiecznik C16 - ile kW? Oblicz moc i zadbaj o bezpieczeństwo
Charakterystyka D do specjalnych zastosowań
Typ D pozostawia jeszcze większy margines dla prądu rozruchowego. Używa się go przy dużych silnikach, transformatorach, urządzeniach przemysłowych i odbiornikach, których uruchomienie powoduje bardzo wysoki, lecz krótki impuls.
W zwykłym domu D16 jest zazwyczaj złym pomysłem. Taki aparat wymaga odpowiednio dużego prądu zwarciowego, aby szybko odłączyć uszkodzony obwód. Jeśli impedancja pętli zwarcia jest zbyt wysoka, zabezpieczenie może nie spełnić warunku szybkiego wyłączenia. Typ D dobiera się do konkretnego odbiornika i wyników pomiarów, a nie dlatego, że urządzenie często się uruchamia.
Dlaczego sama litera nie wystarczy do bezpiecznego doboru
Dobór wyłącznika zaczynam od obciążenia, ale kończę na całej instalacji. Trzeba zestawić prąd obciążenia Ib, prąd znamionowy wyłącznika In oraz dopuszczalną obciążalność przewodu Iz. W uproszczeniu powinien być spełniony warunek Ib ≤ In ≤ Iz.
Przewód 2,5 mm² często współpracuje z zabezpieczeniem 16 A, ale nie można traktować tego jako zasady obowiązującej w każdej sytuacji. Znaczenie ma między innymi prowadzenie kabla w ścianie, rurze lub izolacji, liczba przewodów obok siebie, temperatura otoczenia i długość trasy.
Drugim ważnym parametrem jest impedancja pętli zwarcia. Im wyższy próg szybkiego zadziałania ma wyłącznik, tym większy prąd zwarciowy musi wystąpić w obwodzie. Zależność można opisać orientacyjnie wzorem Zs ≤ U0 / Ia, gdzie Zs oznacza impedancję pętli zwarcia, U0 napięcie względem ziemi, a Ia prąd potrzebny do zadziałania zabezpieczenia.
Nie wolno pomijać także zdolności wyłączania. Oznaczenie 6 kA lub 10 kA mówi, jaki spodziewany prąd zwarciowy aparat może bezpiecznie wyłączyć w warunkach określonych przez producenta. Ta wartość musi być co najmniej równa spodziewanemu prądowi zwarciowemu w miejscu montażu.
Wyłącznik nadprądowy nie zastępuje ochrony przeciwporażeniowej. Za ochronę uzupełniającą odpowiada między innymi wyłącznik różnicowoprądowy, ale on również nie zawsze zapewnia ochronę przeciążeniową. W wielu obwodach stosuje się aparat RCBO, który łączy obie funkcje w jednym urządzeniu.
Co sprawdzić przed zmianą zabezpieczenia
Najczęstszy błąd polega na wymianie B16 na C16 tylko dlatego, że poprzedni aparat często wyłącza obwód. Taka zmiana może usunąć uciążliwe zadziałania, ale jednocześnie zmniejszyć zapas bezpieczeństwa przy zwarciu. Zanim podejmę decyzję, sprawdzam kilka rzeczy.
- Rodzaj odbiornika i jego prąd rozruchowy podany w dokumentacji.
- Stan urządzenia, zwłaszcza przy silnikach, pompach i sprężarkach.
- Przekrój oraz sposób ułożenia przewodów.
- Impedancję pętli zwarcia i skuteczność samoczynnego wyłączenia.
- Zdolność wyłączania oraz współpracę z zabezpieczeniem nadrzędnym.
- Selektywność, czyli takie dobranie aparatów, aby przy awarii wyłączyło się możliwie małe miejsce instalacji.
Nie zwiększam też prądu znamionowego tylko po to, żeby przestało wybijać. Zamiana B16 na B20 bez sprawdzenia przewodu może doprowadzić do jego przegrzewania, szczególnie gdy problem wynika z przeciążenia, a nie z krótkiego impulsu rozruchowego.
Jeżeli wyłącznik wyłącza się natychmiast, podejrzewam zwarcie lub zbyt duży prąd rozruchowy. Gdy reaguje dopiero po kilku minutach, częściej szukam przeciążenia, złego styku, niewłaściwego chłodzenia albo uszkodzenia odbiornika. Czas zadziałania jest cenną wskazówką diagnostyczną, ale nie zastępuje pomiarów.
Prace przy rozdzielnicy i pomiary ochronne powinien wykonać elektryk z odpowiednimi kwalifikacjami. Samodzielne przełożenie aparatu na inny typ może wyglądać jak drobna czynność, lecz zmienia warunki ochrony całego obwodu.
Jak uniknąć najdroższych pomyłek w rozdzielnicy
Nie traktuję litery B, C albo D jako oznaczenia jakości. Dobry wyłącznik to taki, który pasuje do przewodu, obciążenia, spodziewanego zwarcia i aparatów znajdujących się przed nim. Droższy model o niewłaściwej krzywej nie poprawi bezpieczeństwa instalacji.
- Nie wybieraj D do zwykłych gniazd tylko dlatego, że urządzenia mają duży pobór mocy.
- Nie zwiększaj In bez weryfikacji przewodu i warunków cieplnych.
- Nie pomijaj pomiaru pętli zwarcia przy przejściu z B na C lub D.
- Nie myl prądu znamionowego z prądem zadziałania członu zwarciowego.
- Nie ignoruj powtarzających się wyłączeń, bo mogą sygnalizować awarię odbiornika.
W typowej instalacji domowej najczęściej wystarcza dobrze dobrany typ B. C ma sens przy rzeczywistych prądach rozruchowych, a D zostawiłbym dla układów, w których producent urządzenia, projektant i pomiary potwierdzają taką potrzebę.
Dobry dobór zaczyna się od pomiaru, nie od samej litery
Najważniejszy wniosek jest prosty: B, C i D opisują sposób reagowania na nagły prąd zwarciowy, ale nie mówią samodzielnie, czy dany wyłącznik pasuje do instalacji. O bezpieczeństwie decyduje dopiero połączenie krzywej zadziałania, prądu znamionowego, przewodów, zdolności wyłączania i wyników pomiarów.
Jeżeli zabezpieczenie działa prawidłowo, nie wymieniam go w ciemno. Najpierw ustalam, czy obwód jest przeciążony, czy odbiornik ma duży prąd startowy, czy też instalacja wymaga naprawy. Taka kolejność zwykle rozwiązuje problem trwale i nie osłabia ochrony przewodów.
