Jedno oznaczenie w rozdzielnicy potrafi wywołać sporo wątpliwości. Wyłącznik nadprądowy C20 ma prąd znamionowy 20 A, ale nie oznacza to automatycznie, że każdy obwód z takim zabezpieczeniem może stale zasilać urządzenia o mocy 4,6 kW. Pokażę, jak obliczyć obciążenie przy 230 i 400 V, czym różni się charakterystyka C oraz dlaczego o bezpieczeństwie decydują także przewody i sposób ich ułożenia.
Najważniejsza odpowiedź mieści się w kilku prostych zasadach
- C20 oznacza 20 A prądu znamionowego wyłącznika nadprądowego.
- Przy napięciu 230 V daje to teoretycznie około 4,6 kW dla odbiornika rezystancyjnego.
- W instalacji trójfazowej 400 V wartość wynosi około 13,9 kW łącznie, jeśli obciążenie jest równomiernie rozłożone.
- Charakterystyka C powoduje szybkie zadziałanie przy prądzie zwarciowym około 100-200 A, ale nie zwiększa bezpiecznej obciążalności przewodu.
- Zabezpieczenie dobiera się do przewodu, sposobu jego ułożenia i warunków pracy, a nie tylko do mocy urządzenia.
C20 oznacza 20 amperów, nie gotowy limit kilowatów
Litera C określa charakterystykę czasowo-prądową, a liczba 20 oznacza prąd znamionowy 20 A. Potocznie mówi się „bezpiecznik C20”, choć w nowych rozdzielnicach najczęściej chodzi o wyłącznik nadprądowy, który chroni przewody przed przeciążeniem i zwarciem.
Najprostsze pytanie brzmi więc, jakie obciążenie może obsłużyć bezpiecznik C20. Przy napięciu 230 V rachunek wygląda tak:
20 A × 230 V = 4600 VA, czyli w przybliżeniu 4,6 kW dla urządzeń o charakterze czysto rezystancyjnym, takich jak grzejnik lub czajnik elektryczny.
To jednak wartość teoretyczna. Sam wyłącznik nie „wie”, ile kilowatów ma urządzenie. Reaguje na przepływający prąd, a ten zależy od napięcia, rodzaju odbiornika, współczynnika mocy, sprawności oraz czasu pracy. Dlatego traktuję 4,6 kW jako górną granicę obliczeniową, a nie obietnicę bezpiecznej pracy każdego obwodu.
Ile mocy daje C20 przy 230 V i 400 V
W instalacji jednofazowej 230 V wyłącznik C20 może zasilać obciążenie pobierające maksymalnie 20 A w warunkach przewidzianych dla danego obwodu. Dla prostego odbiornika grzejnego odpowiada to około 4,6 kW, ale urządzenia z silnikiem lub elektroniką mogą pobierać prąd inaczej niż wynikałoby to z samego mnożenia mocy znamionowej.
| Układ zasilania | Przybliżona moc pozorna | Praktyczne znaczenie |
|---|---|---|
| 1 faza, 230 V, 20 A | 4,6 kVA | Około 4,6 kW dla obciążenia rezystancyjnego |
| 3 fazy, 400 V, 20 A na fazę | 13,9 kVA | Około 13,9 kW przy równym, rezystancyjnym obciążeniu faz |
| Silnik jednofazowy 230 V | Zależna od cos φ i sprawności | Moc użyteczna będzie niższa od wartości U × I |
W przypadku zasilania trójfazowego nie wystarczy bezmyślnie pomnożyć wyniku z jednej fazy przez trzy. Taki rachunek ma sens tylko wtedy, gdy mamy trzy obciążone fazy, odpowiedni wyłącznik wielobiegunowy i właściwie rozłożone obciążenie. Jednofazowy C20 nadal pozostaje zabezpieczeniem jednego obwodu o limicie wynikającym z 230 V i 20 A.
Przykładowo grzejnik o mocy 2 kW pobiera około 8,7 A, a czajnik 3 kW około 13 A. Oba urządzenia pracujące jednocześnie potrzebują już około 21,7 A, więc na typowym obwodzie z C20 mogą doprowadzić do zadziałania zabezpieczenia. Krótkie uruchomienie nie zawsze wyłączy aparat natychmiast, ale nie oznacza to, że przewód powinien tak pracować stale.
Charakterystyka C ma znaczenie głównie przy rozruchu
Wyłączniki o charakterystyce C dopuszczają większy, krótkotrwały prąd rozruchowy niż popularne aparaty typu B. Zgodnie z informacjami Schneider Electric charakterystyka C powoduje zadziałanie członu zwarciowego przy prądzie około 5-10 razy większym od prądu znamionowego.
Dla C20 oznacza to zakres mniej więcej 100-200 A przy zadziałaniu elektromagnetycznym. Taka właściwość bywa przydatna przy obwodach z silnikami, sprężarkami, pompami, elektronarzędziami czy niektórymi zasilaczami, które podczas startu pobierają chwilowo więcej prądu.
Nie należy jednak mylić charakterystyki C z większą mocą obwodu. C20 nie jest „mocniejszym” odpowiednikiem B16 tylko dlatego, że lepiej znosi rozruch. Jego zadaniem nadal jest ochrona przewodu, a nie umożliwienie podłączenia większej liczby urządzeń.
Jeżeli aparat C20 wyłącza się przy uruchamianiu silnika, problemem może być zbyt duży prąd rozruchowy, niewłaściwa charakterystyka, spadek napięcia albo usterka urządzenia. Samodzielna zamiana C20 na C25 często tylko przesuwa problem i może ograniczyć ochronę instalacji.

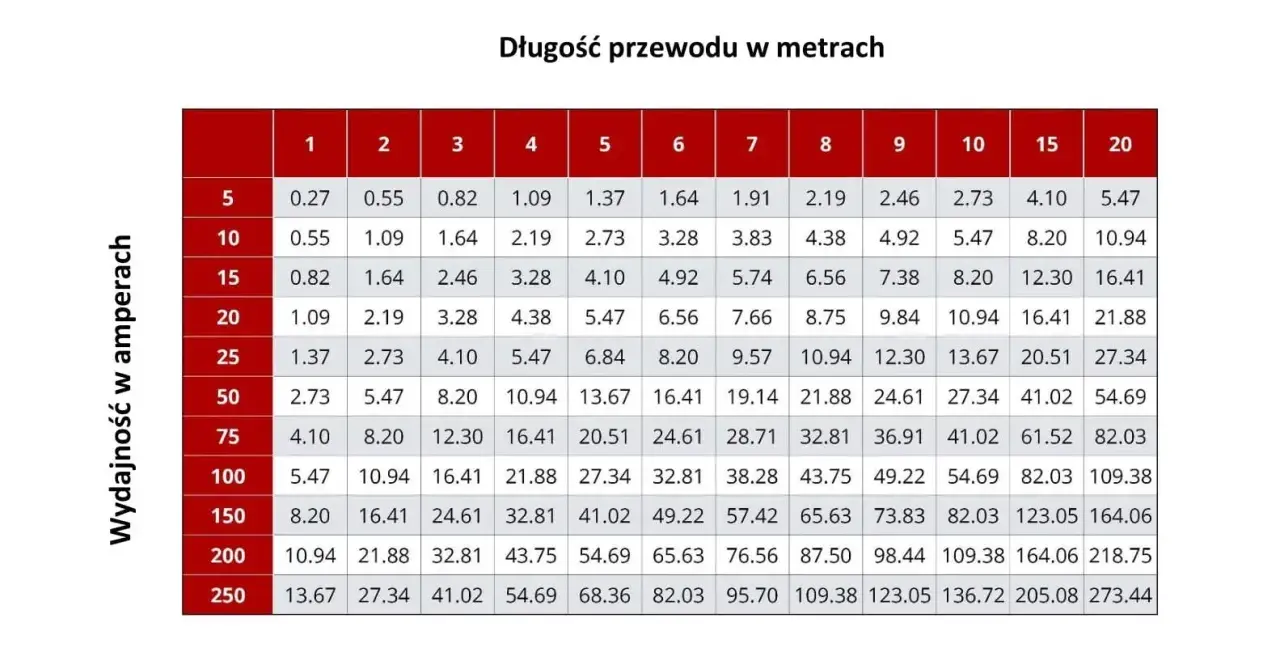

Jaki przewód może współpracować z C20
Najważniejsza zasada brzmi IB ≤ IN ≤ IZ. Prąd obliczeniowy odbiorników powinien być mniejszy lub równy prądowi znamionowemu zabezpieczenia, a prąd znamionowy zabezpieczenia nie może przekraczać dopuszczalnej obciążalności przewodu.
W praktyce obciążalność żyły zależy między innymi od jej przekroju, materiału, temperatury, długości trasy, liczby przewodów ułożonych razem i sposobu prowadzenia. Przewód miedziany 2,5 mm² może mieć inne warunki chłodzenia w tynku, rurze, izolacji cieplnej, korycie lub zwartej wiązce.
Dlatego nie przyjmuję zasady, że każdy przewód 2,5 mm² można automatycznie zabezpieczyć wyłącznikiem C20. W typowych obwodach gniazdowych w budynkach mieszkalnych częściej spotyka się B16 i przewód 2,5 mm². C20 wymaga sprawdzenia obciążalności długotrwałej, spadku napięcia oraz warunku samoczynnego wyłączenia zasilania.
Szczególnie ryzykowne jest założenie C20 na przewód 1,5 mm² tylko dlatego, że urządzenie ma moc zbliżoną do 4 kW. Zabezpieczenie może wtedy dopuścić do nadmiernego nagrzewania żył, zanim zadziała. Skutkiem może być uszkodzenie izolacji, luźne połączenia, a w skrajnym przypadku pożar.
Jak obliczyć rzeczywiste obciążenie obwodu
Przy prostych odbiornikach jednofazowych można użyć wzoru I = P / U. Dla urządzenia o mocy 3000 W przy napięciu 230 V otrzymujemy około 13 A. Taki wynik trzeba jednak odnieść do innych urządzeń pracujących na tym samym obwodzie i do sposobu użytkowania instalacji.
- Spisz moce urządzeń, które mogą działać jednocześnie.
- Dodaj ich moce, jeśli pracują w tym samym czasie.
- Podziel wynik przez 230 V, aby oszacować prąd jednofazowy.
- Uwzględnij silniki, sprężarki i urządzenia z dużym prądem rozruchowym.
- Sprawdź przewód, długość obwodu, sposób ułożenia oraz impedancję pętli zwarcia.
Załóżmy, że na jednym obwodzie działają grzejnik 2000 W i czajnik 2200 W. Łączna moc wynosi 4200 W, co daje około 18,3 A. Teoretycznie mieści się to w 20 A, ale zostaje niewielki zapas na tolerancję napięcia, dodatkowe odbiorniki i warunki cieplne przewodu.
Inaczej wygląda praca lodówki, pompy lub elektronarzędzia. Ich moc znamionowa może wydawać się niewielka, lecz podczas rozruchu pojawia się krótki impuls prądu. W takich przypadkach ważniejsze od samego wyniku w kilowatach jest sprawdzenie, czy charakterystyka C rzeczywiście pasuje do obwodu i czy instalacja ma odpowiednią impedancję zwarciową.
Miernik cęgowy może pomóc ocenić prąd podczas pracy, ale nie zastępuje pomiarów odbiorczych instalacji. Przy modernizacji rozdzielnicy elektryk powinien sprawdzić także ciągłość przewodów ochronnych, działanie wyłączników różnicowoprądowych i skuteczność ochrony przeciwporażeniowej.
Najczęstsze błędy przy stosowaniu C20
Najczęściej spotykam trzy błędne założenia. Pierwsze mówi, że skoro aparat ma napis 20 A, można stale pobierać dokładnie 20 A bez względu na instalację. Drugie zakłada, że charakterystyka C daje większą moc niż B. Trzecie sprowadza dobór do wymiany aparatu bez sprawdzenia przewodów.
- Zamiana B16 na C20 bez pomiarów może przeciążyć przewód i pogorszyć ochronę obwodu.
- Sumowanie mocy wszystkich urządzeń nie zawsze odzwierciedla ich jednoczesną pracę, ale przy urządzeniach grzejnych jest dobrym ostrzeżeniem przed przekroczeniem limitu.
- Ignorowanie długości przewodu może prowadzić do zbyt dużego spadku napięcia i problemów z szybkim wyłączeniem zasilania przy zwarciu.
- Wymiana zabezpieczenia na większe nie naprawia uszkodzonego urządzenia, luźnego zacisku ani zbyt małego przekroju przewodu.
Jeżeli C20 regularnie wyłącza obwód, najpierw ograniczam liczbę jednocześnie pracujących odbiorników i obserwuję, w jakim momencie następuje zadziałanie. Jeśli aparat wyłącza się natychmiast po włączeniu urządzenia, podejrzewam zwarcie lub prąd rozruchowy. Jeśli robi to po kilku minutach, częściej chodzi o przeciążenie albo przegrzewanie połączenia.
Każde grzanie się gniazda, wtyczki, przewodu lub aparatu w rozdzielnicy traktuję jako sygnał alarmowy. W takiej sytuacji obwód trzeba wyłączyć i zlecić sprawdzenie osobie z odpowiednimi kwalifikacjami.
Zanim zamienisz C16 na C20, sprawdź cały obwód
W instalacji jednofazowej C20 odpowiada orientacyjnie za 4,6 kW przy 230 V, ale jest to wynik elektryczny, a nie samodzielna rekomendacja montażowa. W instalacji trójfazowej można uzyskać około 13,9 kVA przy 400 V i 20 A na każdej fazie, pod warunkiem prawidłowego rozłożenia obciążenia.
Ostateczny dobór zależy od przewodu, jego długości i sposobu ułożenia, rodzaju odbiorników, prądów rozruchowych oraz pomiarów ochronnych. Właśnie dlatego bezpieczniejsza decyzja często polega na rozdzieleniu urządzeń na osobne obwody, a nie na założeniu większego wyłącznika. C20 ma chronić instalację, więc jego oznaczenie zawsze trzeba czytać razem z parametrami całego obwodu.
