Gdy wyłącznik B10 wyłącza obwód po podłączeniu czajnika, grzejnika albo kilku urządzeń naraz, najważniejsze jest rozróżnienie dwóch rzeczy: prądu znamionowego 10 A i rzeczywistego czasu zadziałania. Wyjaśniam, ile mocy można podłączyć do takiego obwodu, kiedy zabezpieczenie reaguje natychmiast, a kiedy dopiero po dłuższym przeciążeniu.
Najważniejsze liczby dotyczące wyłącznika B10
- 10 A to prąd znamionowy, a nie sztywny próg natychmiastowego wyłączenia.
- Przy napięciu 230 V daje to teoretycznie około 2300 W dla odbiorników rezystancyjnych.
- Charakterystyka B oznacza szybkie zadziałanie członu zwarciowego przy około 30-50 A.
- Przeciążenie może nie wyłączyć aparatu od razu, ponieważ działa wtedy człon termiczny.
- Nie wolno zastępować B10 wyłącznikiem B16 bez sprawdzenia przewodów, sposobu ułożenia i całej instalacji.
Ile wytrzyma bezpiecznik B10 w normalnej pracy

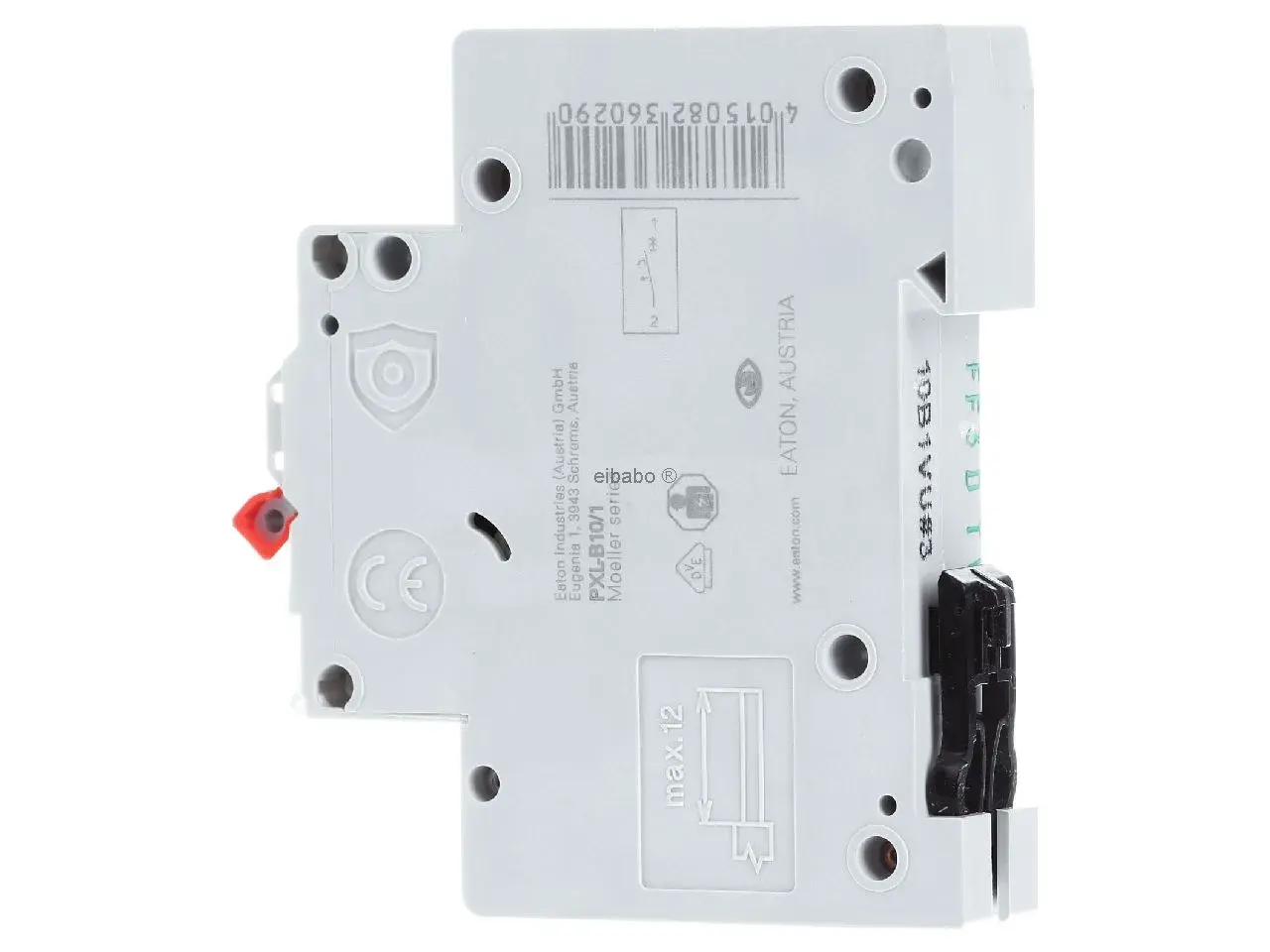

Popularny „bezpiecznik B10” jest technicznie wyłącznikiem nadprądowym o charakterystyce B i prądzie znamionowym 10 A. Liczba 10 informuje, dla jakiego prądu aparat został zaprojektowany, natomiast litera B określa sposób reagowania na przeciążenia i zwarcia.
Przy prądzie około 10 A urządzenie powinno pracować bez wyłączenia przez długi czas. Nie oznacza to jednak, że przy 10,1 A zadziała natychmiast. Wyłącznik ma określone zakresy tolerancji, a jego reakcja zależy między innymi od temperatury w rozdzielnicy, czasu przeciążenia i konkretnego modelu.
W praktyce przyjmuję więc prostą zasadę. B10 jest przeznaczony do obciążenia około 10 A, ale nie należy planować pracy dokładnie na granicy przez wiele godzin. Zostawienie pewnego zapasu ogranicza nagrzewanie aparatu i przewodów, szczególnie gdy kilka modułów znajduje się obok siebie w rozdzielnicy.
Jak przeliczyć 10 amperów na moc urządzeń
Dla instalacji jednofazowej 230 V podstawowe obliczenie wygląda tak: 230 V × 10 A = 2300 VA. W przypadku prostych odbiorników grzejnych, takich jak czajnik czy grzejnik, można przyjąć wartość zbliżoną do 2300 W. Dla silników, transformatorów i zasilaczy wynik może być inny, ponieważ znaczenie ma także współczynnik mocy oraz prąd rozruchowy.
| Urządzenie | Przykładowa moc | Prąd przy 230 V | Ocena dla B10 |
|---|---|---|---|
| Czajnik elektryczny | 2000 W | około 8,7 A | zwykle odpowiedni jako jedyne duże obciążenie |
| Suszarka do włosów | 2200 W | około 9,6 A | blisko granicy znamionowej |
| Grzejnik elektryczny | 2400 W | około 10,4 A | może powodować zadziałanie po czasie |
| Czajnik i toster jednocześnie | około 3000 W | około 13 A | przeciążenie obwodu |
Najczęstszy błąd polega na dodawaniu mocy urządzeń bez uwzględnienia tego, że są podłączone do tego samego obwodu. Dwa gniazda w różnych pomieszczeniach mogą być zasilane z jednego B10, więc suma poboru nadal ma znaczenie.
Jeżeli urządzenie ma silnik, na przykład odkurzacz, pompę albo sprężarkę, jego chwilowy prąd przy uruchomieniu może być znacznie wyższy od wartości obliczonej z tabliczki znamionowej. Dlatego sprzęt o mocy 1200 W nie zawsze zachowuje się dla wyłącznika tak samo jak grzałka o mocy 1200 W.
Kiedy B10 wyłącza obwód i jak szybko reaguje
Wyłącznik nadprądowy ma dwa mechanizmy działania. Człon termiczny reaguje na przeciążenie utrzymujące się przez określony czas, a człon elektromagnetyczny działa bardzo szybko przy zwarciu lub dużym prądzie udarowym.
| Prąd w obwodzie B10 | Co zwykle się dzieje |
|---|---|
| do około 10 A | normalna praca, jeśli instalacja jest prawidłowo dobrana |
| około 11,3 A | przeciążenie może nadal nie spowodować natychmiastowego wyłączenia |
| około 14,5 A | człon termiczny powinien zadziałać w czasie określonym przez normę i kartę aparatu |
| około 30-50 A | zakres szybkiego zadziałania członu elektromagnetycznego charakterystyki B |
Zakres 30-50 A wynika z charakterystyki B, która odpowiada mniej więcej 3-5-krotności prądu znamionowego. Przy zwarciu nie oznacza to, że przez instalację bezpiecznie płynie 50 A. To zakres, w którym aparat powinien szybko odłączyć uszkodzony obwód.

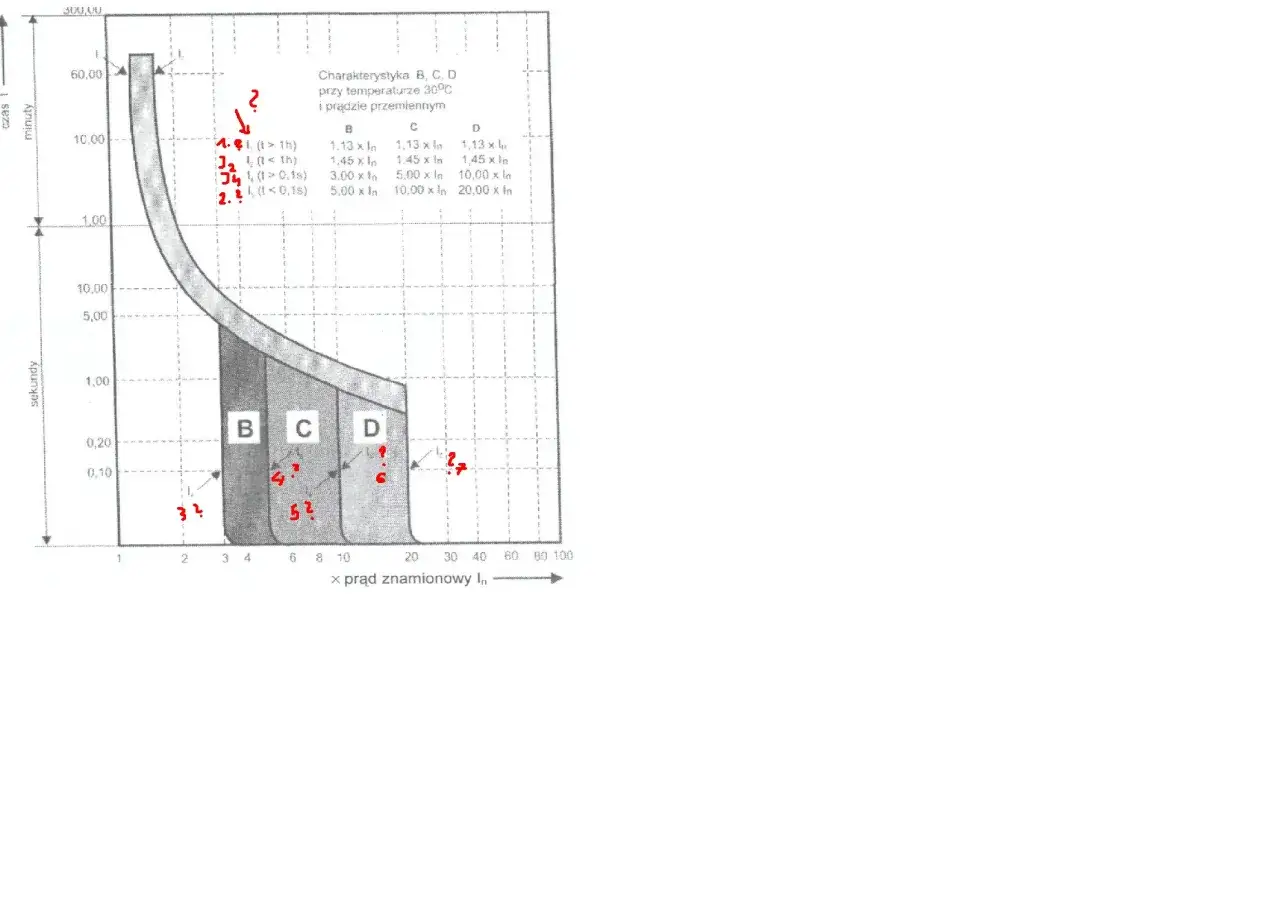

Dokładnego czasu nie da się podać bez sprawdzenia konkretnego modelu i jego wykresu czasowo-prądowego. Na reakcję wpływają także temperatura otoczenia, nagrzanie sąsiednich aparatów oraz to, czy przeciążenie trwa sekundę, minutę czy kilka godzin.
B10 a B16 i C10 czyli czego nie zmieniać na własną rękę
B10 i B16 różnią się przede wszystkim prądem znamionowym. B16 może przewodzić większy prąd, ale jego zastosowanie jest bezpieczne tylko wtedy, gdy przewody, sposób ułożenia, zaciski i zabezpieczenie poprzedzające zostały do tego dobrane.
Zmiana B10 na B16 wyłącznie dlatego, że pierwszy wyłącznik często się wyłącza, może doprowadzić do przeciążenia przewodów bez zadziałania zabezpieczenia. Sam przekrój żyły nie wystarcza do oceny. Liczą się także długość przewodu, temperatura, liczba żył obciążonych oraz sposób prowadzenia instalacji.
Charakterystyka C10 nie jest „mocniejszą wersją” B10. C10 toleruje większe krótkotrwałe prądy rozruchowe i reaguje magnetycznie zwykle przy około 50-100 A. Nie powinno się jej montować zamiast B10 bez sprawdzenia impedancji pętli zwarcia, ponieważ przy zbyt małym prądzie zwarciowym szybkie odłączenie może nie zostać zapewnione.
W domowych obwodach oświetleniowych i przy odbiornikach bez dużych prądów rozruchowych charakterystyka B jest zazwyczaj rozsądnym wyborem. Jeśli problem dotyczy silnika albo urządzenia z dużym prądem startowym, rozwiązaniem nie musi być większy wyłącznik. Czasem potrzebny jest inny sposób zabezpieczenia lub osobny obwód.
Co sprawdzić, gdy B10 ciągle wybija
Powtarzające się wyłączenia oznaczają, że trzeba znaleźć przyczynę, a nie tylko ponownie podnosić dźwignię. Najpierw odłączam odbiorniki z danego obwodu i sprawdzam, czy wyłącznik pozostaje załączony bez obciążenia.
- Odłącz wszystkie urządzenia podłączone do badanego obwodu.
- Włącz B10 i podłączaj odbiorniki pojedynczo.
- Sprawdź, czy problem pojawia się przy konkretnym urządzeniu, czy dopiero przy pracy kilku urządzeń naraz.
- Jeśli wyłącznik zadziała także bez odbiorników, przerwij próby i zleć pomiar instalacji elektrykowi.
Najczęstsze przyczyny to przeciążenie, uszkodzone urządzenie, zwarcie albo luźne połączenie. Ciepła obudowa aparatu, zapach przegrzanej izolacji, trzaski i przebarwienia w rozdzielnicy są sygnałami alarmowymi. W takiej sytuacji nie należy wielokrotnie załączać zabezpieczenia.
Jeżeli B10 wyłącza się tylko przy uruchamianiu silnika, przyczyną może być prąd rozruchowy. Jeżeli natomiast aparat zadziała po kilku minutach pracy grzejnika, bardziej prawdopodobne jest długotrwałe przeciążenie termiczne. Rozróżnienie tych dwóch przypadków pomaga dobrać właściwe rozwiązanie.
Najbezpieczniejsza decyzja zaczyna się od przewodu
Odpowiedź na pytanie, ile wytrzyma B10, brzmi praktycznie tak: około 10 A w sposób ciągły, czyli mniej więcej 2300 W przy 230 V, ale czas zadziałania przy większym obciążeniu zależy od jego wartości i czasu trwania. Zwarcie wywołuje szybką reakcję, a umiarkowane przeciążenie może być odłączone dopiero po pewnym czasie.
Jeśli zabezpieczenie regularnie wyłącza obwód, nie traktuję tego jako usterki samego wyłącznika, dopóki nie zostaną sprawdzone odbiorniki, przewody i warunki zwarciowe. Większy aparat nie zwiększa możliwości instalacji, dlatego przed zmianą B10 potrzebne są pomiary i ocena całego obwodu.
