Wystarczy wilgoć, uszkodzony przewód albo przebicie w urządzeniu, by prąd popłynął drogą, której instalacja nie przewidziała. Właśnie wtedy do pracy wkracza różnicówka, czyli wyłącznik różnicowoprądowy. Wyjaśniam, jak działa, co oznacza popularne 30 mA, czym różnią się typy aparatów oraz co zrobić, gdy zabezpieczenie regularnie odcina zasilanie.
Najważniejsze informacje o różnicówce w kilku zdaniach
- Różnicówka wykrywa prąd uciekający poza prawidłowy obwód i szybko odłącza zasilanie.
- Najczęściej stosowana czułość ochrony dodatkowej wynosi 30 mA.
- Nie zastępuje wyłącznika nadprądowego, ponieważ sama zwykle nie chroni przed przeciążeniem.
- W nowoczesnych instalacjach domowych najczęściej wybiera się typ A, a nie automatycznie typ AC.
- Przycisk TEST służy do sprawdzenia mechanizmu zadziałania, ale nie zastępuje pomiarów instalacji.

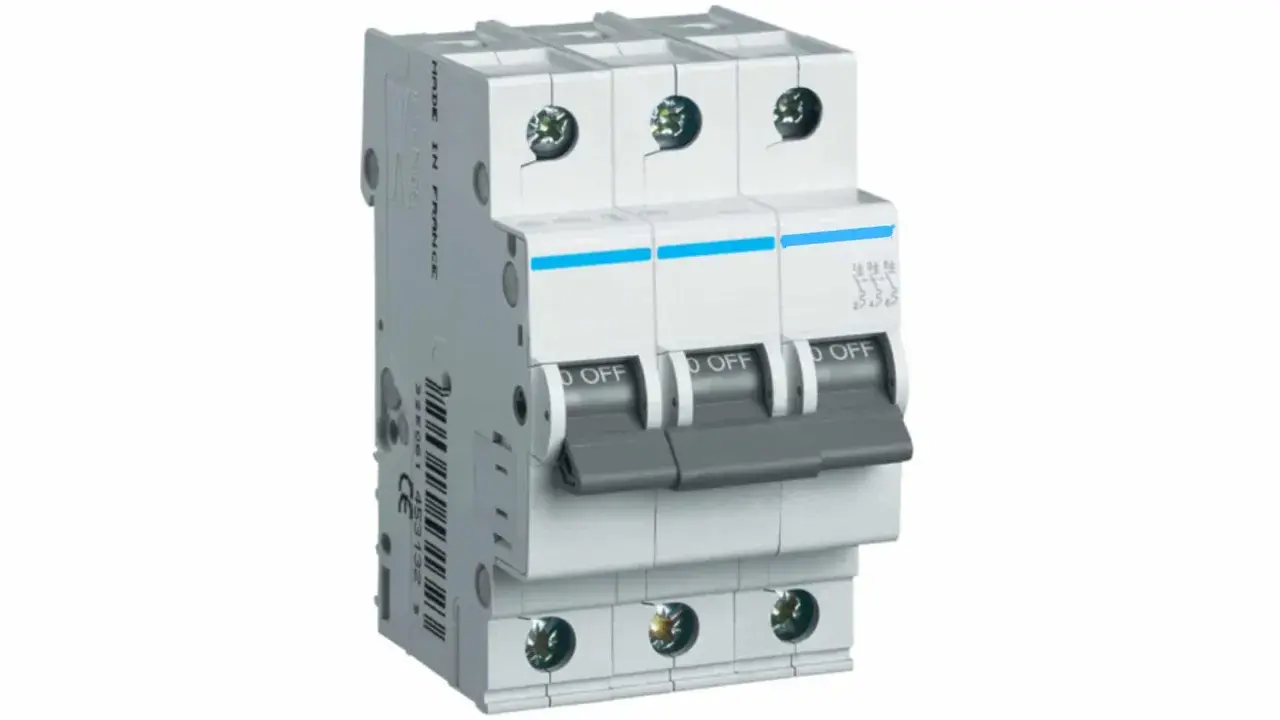

Co to jest różnicówka i po co montuje się ją w domu
Różnicówka to potoczna nazwa wyłącznika różnicowoprądowego, oznaczanego skrótem RCD. Jej zadaniem jest wykrycie różnicy między prądem wpływającym do obwodu a prądem, który z niego wraca. Jeżeli część energii zaczyna płynąć na przykład przez uszkodzoną obudowę urządzenia, przewód ochronny albo ciało człowieka, aparat powinien odłączyć zasilanie.
W typowej instalacji jednofazowej prąd płynie przewodem fazowym L do odbiornika i wraca przewodem neutralnym N. Różnicówka kontroluje oba przewody. Gdy wartości się nie bilansują, powstaje tak zwany prąd różnicowy, który uruchamia mechanizm wyłączający.
To zabezpieczenie ma przede wszystkim ograniczyć ryzyko porażenia prądem i skutki uszkodzeń izolacji. Nie daje jednak pełnej ochrony w każdej sytuacji. Dotknięcie przewodu fazowego i neutralnego jednocześnie może nie spowodować zadziałania RCD, ponieważ prąd nadal będzie wracał prawidłową drogą przez N.
Jak działa wyłącznik różnicowoprądowy
Wewnątrz aparatu znajduje się przekładnik sumujący, przez którego rdzeń przechodzą przewody robocze. W sprawnym obwodzie pola magnetyczne wytwarzane przez prąd płynący w obu kierunkach wzajemnie się znoszą. Dla urządzenia oznacza to, że suma prądów jest równa zeru.
Jeśli pojawi się upływ, bilans zostaje zaburzony. Przykładowo uszkodzona pralka może przekazać część prądu na metalową obudowę, a dalej do przewodu ochronnego PE. Różnicówka zauważy wtedy brakującą część prądu i zadziała w czasie określonym dla danego modelu.
W praktyce często widzę nieporozumienie polegające na traktowaniu RCD jak zwykłego bezpiecznika. Różnicówka nie reaguje na sam fakt dużego poboru mocy. Jeśli do jednego obwodu podłączymy zbyt wiele odbiorników, zadziała wyłącznik nadprądowy, a niekoniecznie różnicowoprądowy.
Co oznaczają 30 mA, 40 A i typ RCD
Oznaczenia na froncie aparatu opisują różne parametry, których nie należy ze sobą mylić. Najważniejsze z nich to znamionowy prąd różnicowy, prąd znamionowy oraz rodzaj wykrywanych prądów upływu.
| Oznaczenie | Znaczenie | Typowe zastosowanie |
|---|---|---|
| 30 mA | Czułość na prąd różnicowy, zwykle stosowana jako ochrona dodatkowa ludzi | Obwody gniazd, łazienki, kuchnie, urządzenia użytkowane przez domowników |
| 100 lub 300 mA | Mniejsza czułość, często wykorzystywana do ochrony instalacji i ograniczania ryzyka pożaru | Zabezpieczenia główne, obwody o większych prądach upływu, układy selektywne |
| 25, 40 lub 63 A | Prąd znamionowy, który aparat może przewodzić w określonych warunkach | Dobór do obciążenia, przewodów i zabezpieczenia poprzedzającego |
| 2P lub 4P | Liczba biegunów rozłączanych przez aparat | 2P dla obwodu jednofazowego, 4P dla obwodu trójfazowego |
Wartość 30 mA nie jest gwarancją, że porażenie będzie niegroźne. To próg znamionowy aparatu, a rzeczywiste bezpieczeństwo zależy także od czasu zadziałania, drogi przepływu prądu, stanu instalacji i warunków kontaktu z napięciem.
Przeczytaj również: L16A - czy wiesz, czym różni się od B16? Zrozum swój bezpiecznik
Typ AC, A, F i B
Typ AC reaguje na sinusoidalny prąd przemienny. W starszych i prostych instalacjach bywał popularnym wyborem, ale współczesne urządzenia zawierają elektronikę, zasilacze impulsowe i układy prostownicze. Dlatego w wielu domowych obwodach rozsądniejszym wyborem jest typ A, który wykrywa również prądy pulsujące stałe.
| Typ | Co wykrywa | Przykładowe zastosowanie |
|---|---|---|
| AC | Prąd różnicowy przemienny sinusoidalny | Proste odbiorniki bez rozbudowanej elektroniki |
| A | Prąd przemienny i pulsujący prąd stały | Sprzęt AGD, komputery, zasilacze, elektronarzędzia |
| F | Prądy typowe dla niektórych urządzeń z regulacją częstotliwości | Wybrane pompy ciepła, klimatyzatory i napędy jednofazowe |
| B | Także gładki prąd stały i bardziej złożone przebiegi | Instalacje fotowoltaiczne, ładowarki samochodów elektrycznych i specjalistyczne napędy |
Dobór typu nie powinien opierać się wyłącznie na cenie. Przy ładowarce samochodu elektrycznego, falowniku czy pompie ciepła trzeba sprawdzić wymagania producenta urządzenia, ponieważ czasem właściwe rozwiązanie obejmuje typ B, a czasem typ A wraz z dodatkową detekcją prądu stałego.
Czego różnicówka nie zastępuje
Sam wyłącznik różnicowoprądowy nie zapewnia kompletnej ochrony instalacji. W typowym układzie potrzebuje współpracy z wyłącznikami nadprądowymi, przewodem ochronnym PE, prawidłowym uziemieniem oraz odpowiednio wykonanym połączeniem przewodów.
- Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem.
- RCD reaguje na prąd różnicowy, czyli upływ poza prawidłowy obwód.
- Przewód PE pomaga odprowadzić prąd uszkodzeniowy i umożliwia szybkie zadziałanie zabezpieczeń.
- Ogranicznik przepięć chroni instalację przed skutkami przepięć, na przykład po wyładowaniach atmosferycznych.
W sprzedaży dostępne są też aparaty łączące obie funkcje. To tak zwane wyłączniki różnicowoprądowe z członem nadprądowym, określane jako RCBO. Zajmują więcej miejsca niż pojedynczy wyłącznik nadprądowy, ale pozwalają zabezpieczyć osobne obwody i ograniczyć sytuację, w której awaria jednego urządzenia wyłącza całą część domu.
Szczególnej ostrożności wymaga stara instalacja dwuprzewodowa z układem TN-C. Nie wolno montować różnicówki za przewodem PEN bez prawidłowego rozdziału na PE i N. Równie niebezpieczne jest łączenie przewodu neutralnego z ochronnym za RCD, bo taki błąd może powodować samoczynne wyzwalanie albo zaburzyć działanie ochrony.
Dlaczego różnicówka wybija i co wtedy zrobić
Jednorazowe zadziałanie może oznaczać chwilowy upływ, wilgoć albo uszkodzenie konkretnego odbiornika. Jeżeli aparat wyłącza się regularnie, nie należy blokować dźwigni, wymieniać go na model o większej czułości ani po prostu usuwać zabezpieczenia.
Najbezpieczniejsza podstawowa procedura wygląda tak:
- Odłącz z gniazd wszystkie przenośne urządzenia w obwodzie.
- Spróbuj załączyć różnicówkę tylko wtedy, gdy nie ma śladów dymu, zapachu spalenizny ani zalania.
- Jeżeli aparat pozostanie załączony, podłączaj urządzenia pojedynczo i obserwuj, po którym z nich nastąpi wyłączenie.
- Jeśli RCD nadal wyzwala albo nie można go załączyć, odłącz zasilanie danego obwodu i wezwij elektryka.
Przyczyną może być uszkodzona grzałka, wilgotne gniazdo, kabel przedłużacza, filtr przeciwzakłóceniowy albo błąd w rozdzielnicy. Czasem problemem jest suma niewielkich prądów upływu z wielu zasilaczy. Częste wyzwalanie jest sygnałem diagnostycznym, a nie usterką, którą warto ignorować.
[search_image]wyłącznik różnicowoprądowy w rozdzielnicy domowej przycisk TEST schemat działaniaJak sprawdzić różnicówkę przyciskiem TEST
Na obudowie RCD znajduje się przycisk oznaczony zwykle literą T albo napisem TEST. Po jego naciśnięciu aparat powinien odłączyć zasilanie, ponieważ wewnętrzny obwód symuluje prąd różnicowy. Po sprawdzeniu można przywrócić dźwignię do pozycji załączenia.
Test wykonuje się zgodnie z instrukcją producenta. Dla wielu aparatów spotyka się zalecenie powtarzania go co 6 miesięcy, natomiast w miejscach wilgotnych, zapylonych lub szczególnie narażonych na uszkodzenia częstotliwość może być większa.
Jeżeli po naciśnięciu TEST nic się nie dzieje, nie należy uznawać tego za drobiazg. Różnicówka może być uszkodzona, źle podłączona albo pozbawiona prawidłowego zasilania. Sam przycisk nie sprawdza rezystancji izolacji, ciągłości przewodu ochronnego ani skuteczności całej ochrony przeciwporażeniowej, dlatego potrzebne są także okresowe pomiary elektryczne.
Dobry wybór zaczyna się od obwodu, nie od samego aparatu
Przy wyborze różnicówki trzeba uwzględnić układ sieci, liczbę faz, prąd znamionowy, typ odbiorników, sposób ułożenia przewodów i współpracujące zabezpieczenia. W domu jednorodzinnym najczęściej rozważa się aparat 2P lub 4P o czułości 30 mA, ale konkretny model powinien dobrać elektryk po sprawdzeniu instalacji.
Najbardziej praktyczne rozwiązanie to podział instalacji na kilka obwodów i zastosowanie osobnych zabezpieczeń tam, gdzie awaria jednego urządzenia nie powinna odcinać zasilania w całym budynku. Dzięki temu uszkodzona pralka nie wyłączy lodówki, oświetlenia i routera jednocześnie.
Moja najkrótsza zasada brzmi tak: różnicówka ma szybko przerwać niebezpieczny upływ, ale bezpieczeństwo zależy od całego układu. Dobry typ RCD, prawidłowe przewody, testy i pomiary robią większą różnicę niż wymiana sprawnego aparatu na przypadkowo wybrany, droższy model.
