Przy zabezpieczeniu B20 najczęściej chodzi o prostą odpowiedź: około 4,6 kW w instalacji jednofazowej 230 V. To jednak wartość obliczeniowa, a nie uniwersalna moc urządzeń, które można bezpiecznie podłączyć. Pokażę, jak liczyć ten parametr dla jednej i trzech faz, co oznacza charakterystyka B oraz dlaczego sam bezpiecznik nie wystarcza do oceny bezpieczeństwa instalacji.
B20 oznacza 20 A, a nie konkretną moc urządzenia
- 230 V i jedna faza dają teoretycznie około 4,6 kW.
- 400 V i trzy fazy pozwalają obliczyć około 13,8 kW przy równomiernym obciążeniu.
- Litera B określa charakterystykę wyzwalania, a liczba 20 oznacza prąd znamionowy 20 A.
- O doborze zabezpieczenia decydują także przewody, sposób ułożenia, długość obwodu i rodzaj odbiornika.
- Nie wolno zastępować B16 aparatem B20 tylko po to, aby urządzenie rzadziej wyłączało obwód.
Jak obliczyć moc dla zabezpieczenia B20
Podstawowy wzór dla obwodu jednofazowego jest prosty: P = U × I. Przy napięciu 230 V i prądzie 20 A otrzymujemy 230 × 20 = 4600 W, czyli 4,6 kW. Taką wartość można przyjąć dla odbiornika rezystancyjnego, na przykład grzałki, czajnika albo prostego ogrzewacza.
W praktyce moc czynna zależy też od współczynnika mocy. Dla silnika, zasilacza czy elektronarzędzia stosuje się wzór P = U × I × cos φ, dlatego rzeczywista moc w kilowatach może być niższa niż 4,6 kW, mimo że obwód pobiera prąd bliski 20 A. Dla takich odbiorników ważna jest również moc pozorna wyrażana w kVA.
| Układ zasilania | Obliczenie | Moc teoretyczna przy cos φ = 1 |
|---|---|---|
| Jedna faza 230 V | 230 V × 20 A | 4,6 kW |
| Trzy fazy 400 V | √3 × 400 V × 20 A | około 13,8 kW |
| Trzy osobne obwody 230 V | 3 × 230 V × 20 A | około 13,8 kW |
Warto rozdzielić dwie kwestie. B20 ogranicza prąd do około 20 A w danym obwodzie, ale nie gwarantuje, że każde urządzenie o mocy 4,6 kW będzie mogło działać bez problemu. Jeśli przewód jest źle dobrany, ma duży spadek napięcia albo obwód jest już obciążony innymi odbiornikami, sama matematyka nie wystarczy.

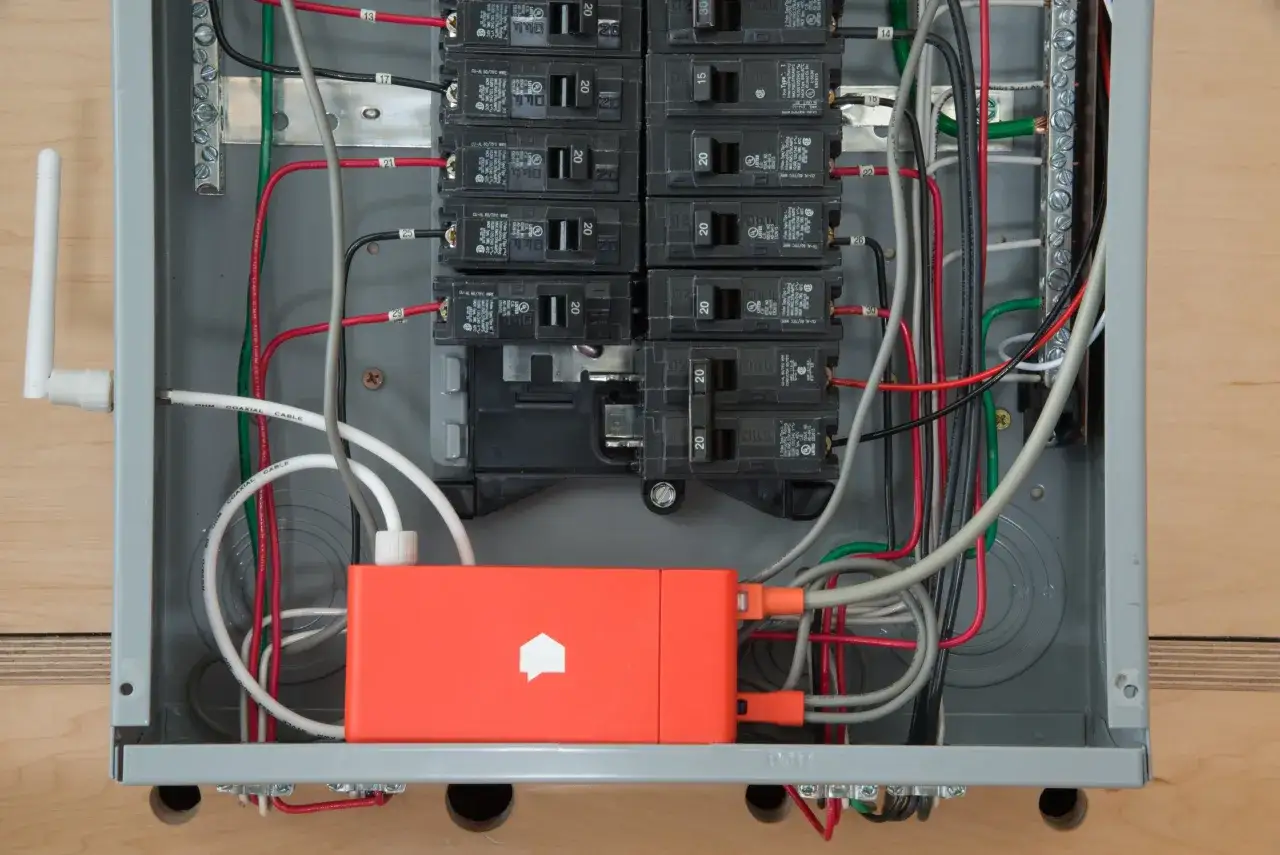

Co dokładnie oznacza symbol B20
Symbol składa się z dwóch informacji. 20 oznacza prąd znamionowy wyłącznika, natomiast B opisuje charakterystykę jego zadziałania. Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, a nie służy do precyzyjnego ustawiania maksymalnej mocy urządzenia.
Charakterystyka B jest typowa dla obwodów o niewielkim prądzie rozruchowym, na przykład części obwodów gniazdowych, oświetlenia i urządzeń bez dużych silników. Człon elektromagnetyczny charakterystyki B reaguje na nagły prąd zwarciowy zwykle w zakresie około 3-5-krotności prądu znamionowego, czyli dla B20 mniej więcej od 60 do 100 A.
Nie oznacza to, że aparat natychmiast wyłączy się przy każdym przekroczeniu 20 A. Przy przeciążeniu działa człon termiczny, który może potrzebować czasu zależnego od wielkości przeciążenia i temperatury. Dlatego krótkotrwały pobór nieco większy od 20 A nie zawsze powoduje natychmiastowe odłączenie obwodu.
Dane katalogowe aparatów B20, między innymi oferowanych przez Schneider Electric, potwierdzają ich zastosowanie do ochrony obwodów przed przeciążeniami i zwarciami. Trzeba jednak sprawdzać kartę konkretnego modelu, ponieważ aparaty różnią się między innymi zdolnością zwarciową, liczbą biegunów i zakresem napięcia.
Czy B20 pasuje do przewodu 2,5 mm²
To jedno z najczęstszych nieporozumień. Sam fakt, że przewód ma przekrój 2,5 mm², nie oznacza automatycznie, że można go zabezpieczyć wyłącznikiem B20. Dopuszczalna obciążalność zależy od rodzaju przewodu, temperatury, sposobu ułożenia, liczby kabli obok siebie, długości trasy oraz warunków chłodzenia.
W typowej instalacji mieszkaniowej przewody miedziane 2,5 mm² często pracują z zabezpieczeniem B16, zwłaszcza w obwodach gniazdowych. B20 może być właściwe w konkretnym układzie, ale powinno wynikać z obliczeń i pomiarów, a nie z prostego założenia, że większy wyłącznik rozwiąże problem wybijania zabezpieczeń.
- Przewód musi mieć odpowiednią długotrwałą obciążalność prądową.
- Spadek napięcia nie może przekraczać wartości przyjętych dla danego obwodu.
- Impedancja pętli zwarcia musi zapewnić szybkie zadziałanie zabezpieczenia.
- Zaciski i połączenia muszą być poprawnie wykonane i dostosowane do przekroju przewodu.
Wymagania dotyczące projektowania i ochrony instalacji opisuje norma PN-HD 60364. W praktyce dobór B20 powinien wykonać elektryk, który zna układ sieci, sprawdzi przewody i wykona pomiary po zakończeniu prac. Szczególnie ostrożnie podchodzę do starych instalacji aluminiowych, gdzie zwiększenie zabezpieczenia może doprowadzić do przegrzewania połączeń.
Jedna faza i trzy fazy to nie to samo
W instalacji jednofazowej B20 daje około 4,6 kW obciążenia całkowitego. Jeżeli do tego samego obwodu podłączymy piekarnik o mocy 3 kW, czajnik 2 kW i grzejnik 2 kW, suma mocy znamionowych przekracza możliwości zabezpieczenia. Nie wszystkie urządzenia muszą pracować jednocześnie z pełną mocą, ale przy takim zestawie wyłączanie obwodu będzie bardzo prawdopodobne.
Przy zasilaniu trójfazowym obliczenie daje około 13,8 kW łącznie, lecz tylko wtedy, gdy obciążenie jest właściwie rozłożone na fazy. Trójfazowy odbiornik o mocy 13,8 kW nie pobiera 20 A z jednej fazy, tylko korzysta z trzech faz zgodnie ze swoim układem zasilania.

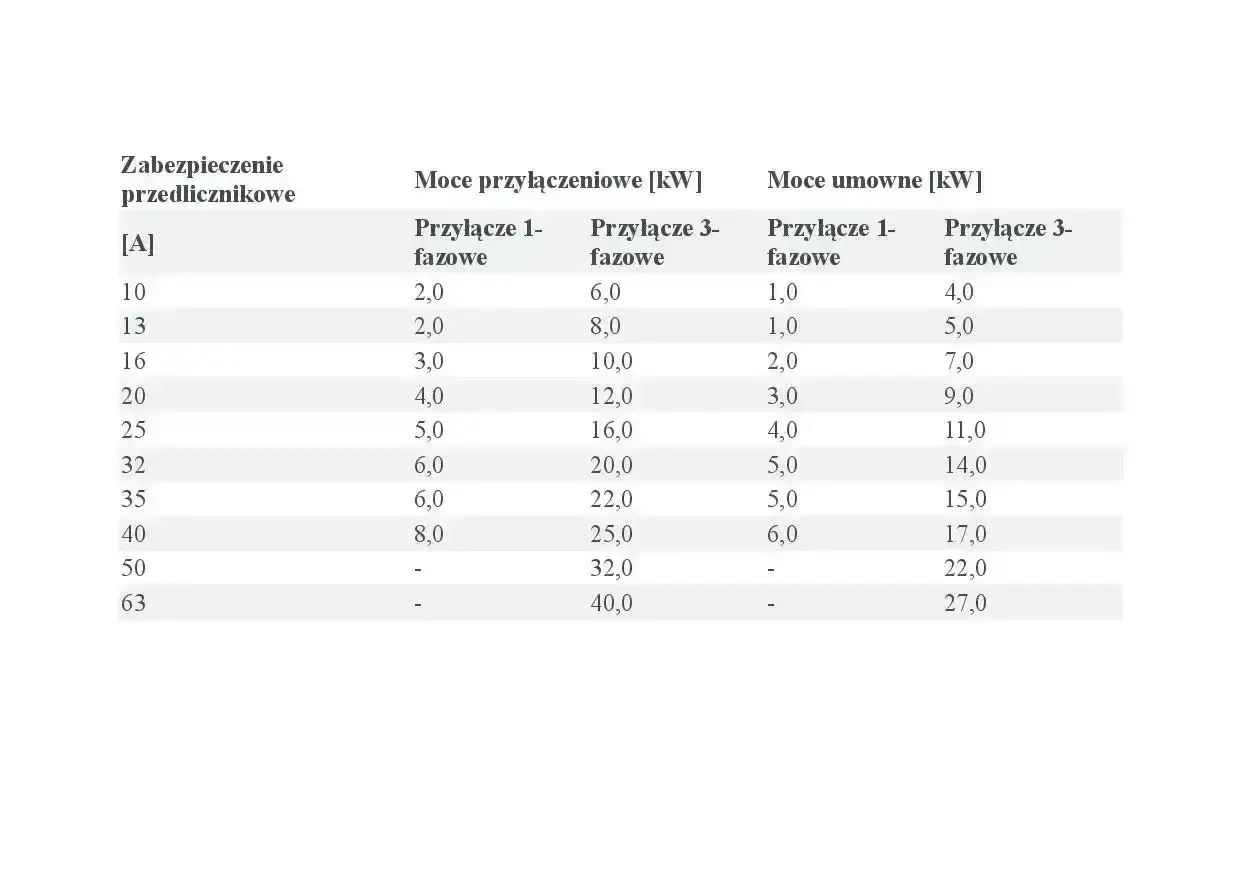

| Zabezpieczenie | Jedna faza 230 V | Trzy fazy 400 V |
|---|---|---|
| B10 | około 2,3 kW | około 6,9 kW |
| B16 | około 3,7 kW | około 11,0 kW |
| B20 | około 4,6 kW | około 13,8 kW |
| B25 | około 5,75 kW | około 17,3 kW |
Ta tabela pokazuje wartości teoretyczne dla odbiorników o współczynniku mocy bliskim 1. Nie należy traktować jej jako zgody na wymianę aparatu na większy. Każda zmiana zabezpieczenia wymaga sprawdzenia całego obwodu, a nie tylko przeliczenia watów na ampery.
Kiedy B20 wyłącza się mimo pozornie małej mocy
Wyłącznik może zadziałać, gdy urządzenie ma wysoki prąd rozruchowy. Dotyczy to między innymi silników, sprężarek, pomp i niektórych elektronarzędzi. W takim przypadku moc znamionowa z tabliczki nie pokazuje chwilowego obciążenia, które pojawia się przy uruchamianiu.
Przyczyną może być też zbyt wiele odbiorników na jednym obwodzie, luźny zacisk, uszkodzone urządzenie albo przewód o zbyt małym przekroju. Jeżeli B20 wyłącza się regularnie, nie należy blokować ani wymieniać go na B25 lub C20 bez diagnostyki. Takie działanie może ukryć problem i zwiększyć ryzyko przegrzania instalacji.
Charakterystyka C bywa stosowana przy odbiornikach o większych prądach rozruchowych, lecz nie jest automatycznym zamiennikiem B. Wymaga sprawdzenia warunku samoczynnego wyłączenia zasilania, ponieważ aparat C potrzebuje odpowiednio dużego prądu zwarciowego do szybkiego zadziałania.
Jak bezpiecznie ocenić obciążenie obwodu
Najpierw sprawdzam napięcie i liczbę faz, a później odczytuję moc urządzeń, które mogą działać jednocześnie. Dla zwykłych grzałek wystarcza przybliżenie 230 V × prąd, natomiast przy silnikach i zasilaczach trzeba uwzględnić współczynnik mocy oraz prąd rozruchowy.
- Ustal, czy obwód jest jednofazowy 230 V, czy trójfazowy 230/400 V.
- Zsumuj moce urządzeń, które mogą pracować w tym samym czasie.
- Sprawdź przekrój, materiał i sposób ułożenia przewodów.
- Uwzględnij długość obwodu, spadek napięcia i prąd rozruchowy.
- Zleć elektrykowi pomiar impedancji pętli zwarcia oraz kontrolę połączeń.
Przy obciążeniu bliskim granicy nie planowałbym pracy ciągłej na pełnych 4,6 kW w instalacji jednofazowej. Rozsądniej zostawić zapas i rozdzielić duże odbiorniki na osobne obwody. To zwykle daje większą poprawę bezpieczeństwa niż sama wymiana wyłącznika na model o wyższym prądzie.
Co naprawdę wynika z odpowiedzi 4,6 kW
Jeżeli pytanie dotyczy jednofazowego B20, najkrótsza odpowiedź brzmi około 4,6 kW przy 230 V. Dla układu trójfazowego będzie to około 13,8 kW, ale pod warunkiem prawidłowego rozłożenia obciążenia i odpowiedniego zasilania odbiornika.
Najważniejsza praktyczna zasada jest inna niż samo przeliczenie mocy. Wyłącznik dobiera się do przewodu i warunków instalacji, a dopiero potem ocenia, jakie urządzenia mogą bezpiecznie pracować w obwodzie. Gdy B20 regularnie wyłącza zasilanie, przyczynę trzeba znaleźć pomiarem, a nie usuwać większym zabezpieczeniem.
