Jedno gniazdo, czajnik o mocy 2200 W i wybity bezpiecznik potrafią szybko uświadomić, że 10 A przy napięciu 230 V nie oznacza nieograniczonej możliwości podłączania urządzeń. Wyjaśniam, jak obliczyć dopuszczalne obciążenie, co można bezpiecznie zasilać z takiego obwodu, dlaczego zabezpieczenie wyłącza prąd i od czego zależy dobór przewodu.
Przy 230 V zabezpieczenie 10 A pozwala zasilać około 2300 W obciążenia
- 2300 W to wartość teoretyczna wynikająca z działania P = U × I.
- Przy kilku urządzeniach trzeba sumować ich rzeczywisty pobór mocy.
- Czajnik, grzejnik lub suszarka mogą niemal całkowicie wykorzystać limit obwodu.
- Bezpiecznik chroni głównie przewody przed przeciążeniem i zwarciem, a nie przed każdym zagrożeniem.
- Nie wolno zastępować zabezpieczenia 10 A większym bez sprawdzenia przekroju przewodów i warunków instalacji.
Ile mocy daje obwód 230 V z zabezpieczeniem 10 A
Najprostsze obliczenie wygląda tak: P = U × I. Przy napięciu 230 V i prądzie 10 A otrzymujemy 2300 W, czyli 2,3 kW. To maksymalna wartość wynikająca z parametrów elektrycznych obwodu, a nie obietnica, że dowolne urządzenie o mocy 2300 W będzie pracowało bez problemu.
W przypadku grzałek, czajników czy klasycznych żarówek rachunek jest dość dokładny, ponieważ są to odbiorniki o charakterze głównie rezystancyjnym. Dla silników, transformatorów i części zasilaczy ważny jest także prąd rozruchowy oraz współczynnik mocy. Lodówka może pobierać niewiele podczas normalnej pracy, ale przy uruchamianiu sprężarki chwilowo obciążać obwód znacznie mocniej.
Nie traktuję 2300 W jako rozsądnej mocy do stałego wykorzystywania bez żadnego zapasu. Jeżeli obwód ma pracować długo pod dużym obciążeniem, lepiej zostawić margines i nie planować regularnej pracy na granicy zabezpieczenia. Szczególnie dotyczy to przedłużaczy, zwiniętych bębnów i instalacji prowadzonej w miejscach o podwyższonej temperaturze.
Co można podłączyć, a co szybko przeciąży obwód
O tym, czy instalacja o napięciu 230 V zabezpieczona bezpiecznikiem 10 A poradzi sobie z urządzeniem, decyduje przede wszystkim jego moc znamionowa podana na tabliczce. Przy kilku odbiornikach trzeba dodać ich pobór, pamiętając, że niektóre urządzenia włączają grzałkę lub silnik tylko okresowo.
| Urządzenie | Orientacyjna moc | Ocena przy zabezpieczeniu 10 A |
|---|---|---|
| Oświetlenie LED | 10-100 W | Duży zapas mocy |
| Telewizor i router | 50-250 W | Zwykle bezproblemowe |
| Lodówka | 100-300 W podczas pracy | Możliwy krótki prąd rozruchowy |
| Kuchenka mikrofalowa | 1000-1500 W poboru | Zwykle może pracować samodzielnie |
| Pralka | 500-2200 W | Ryzyko przeciążenia podczas grzania |
| Czajnik elektryczny | 1800-2400 W | Może wykorzystać cały limit |
| Grzejnik elektryczny | 1000-2500 W | Wymaga sprawdzenia mocy i obwodu |
Przykładowo czajnik o mocy 2000 W pobiera około 8,7 A. Teoretycznie pozostaje więc niewielki zapas, ale podłączenie w tym samym czasie tostera, mikrofalówki albo grzejnika może spowodować zadziałanie zabezpieczenia. Z mojego punktu widzenia właśnie takie połączenia są przyczyną większości pozornie „losowych” wyłączeń w kuchni.
Bezpieczniej jest rozdzielać odbiorniki dużej mocy na osobne obwody. Piekarnik, płyta grzewcza, podgrzewacz wody czy większy grzejnik często wymagają indywidualnego zabezpieczenia, przewodu o odpowiednim przekroju i osobnej oceny przez elektryka.

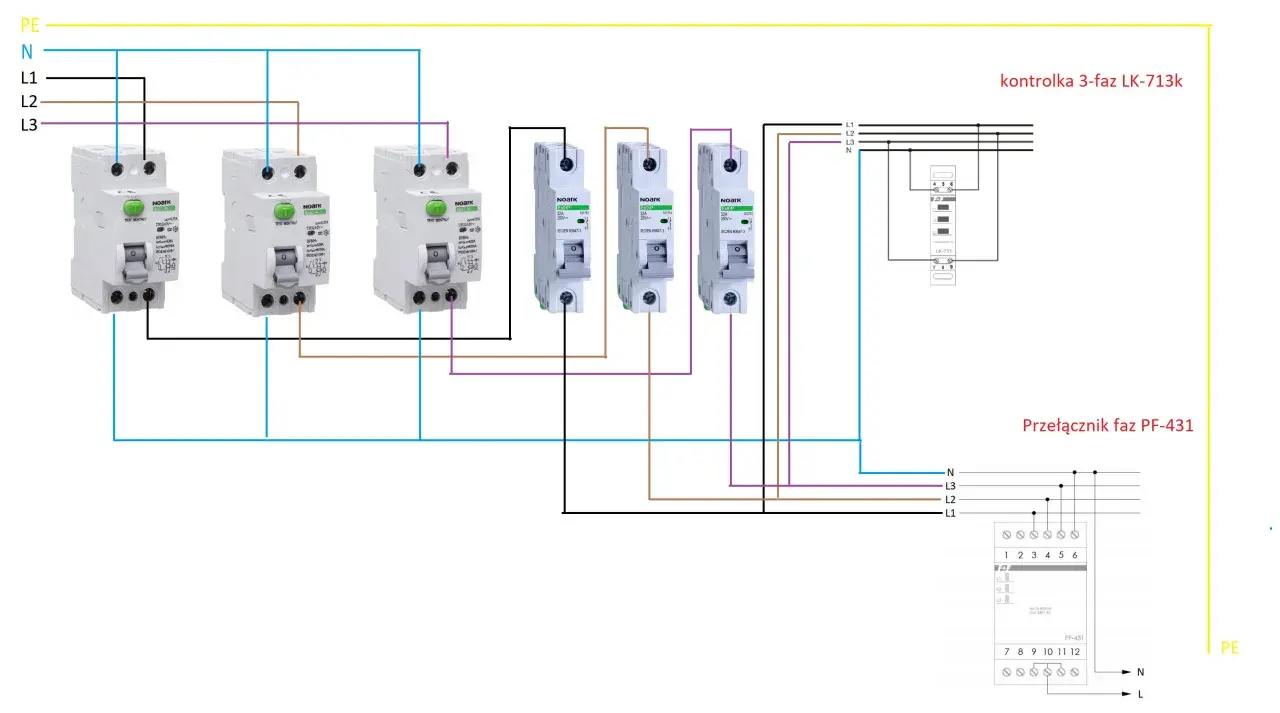

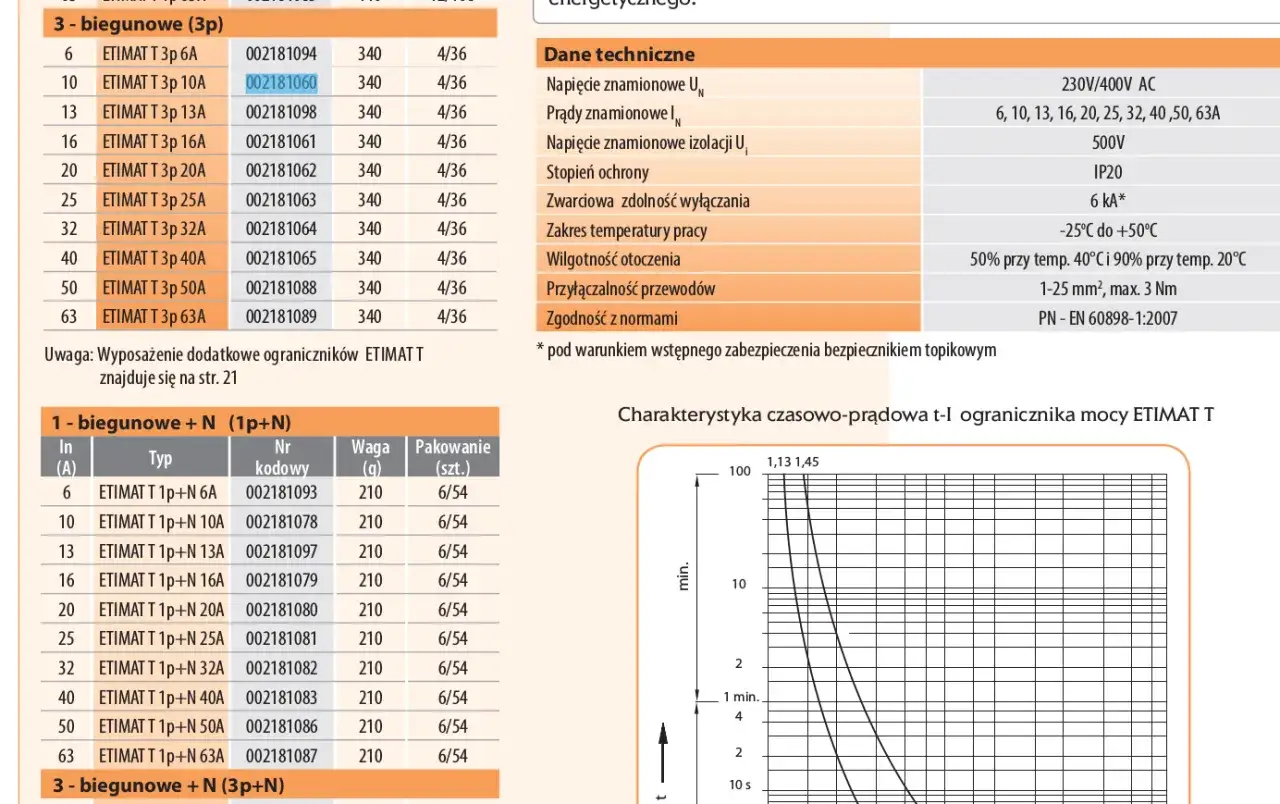

Co naprawdę oznacza bezpiecznik 10 A
W codziennym języku słowo „bezpiecznik” często oznacza wyłącznik nadprądowy, na przykład B10. Jego zadaniem jest odłączenie obwodu przy przeciążeniu lub zwarciu, aby przewody nie nagrzewały się do niebezpiecznej temperatury. Nie jest to jednak urządzenie, które mierzy moc każdego podłączonego sprzętu i natychmiast wyłącza zasilanie po przekroczeniu 2300 W.
Jeżeli zastosowano popularną charakterystykę B, człon elektromagnetyczny reaguje na bardzo duży prąd zwarciowy, zwykle w zakresie około 30-50 A dla aparatu 10 A. Przy przeciążeniu działa człon termiczny, dlatego wyłącznik może zareagować po pewnym czasie, a nie natychmiast po przekroczeniu wartości znamionowej.
Litera przed liczbą ma znaczenie. Charakterystyka B jest typowa dla wielu obwodów domowych, natomiast C bywa stosowana przy odbiornikach o większym prądzie rozruchowym. Nie należy jednak samodzielnie zamieniać B10 na C10, ponieważ wymaga to sprawdzenia impedancji pętli zwarcia i skuteczności samoczynnego wyłączenia zasilania.
Wyłącznik nadprądowy nie zastępuje wyłącznika różnicowoprądowego. RCD, najczęściej o czułości 30 mA, ma chronić przed skutkami części prądu płynącego niewłaściwą drogą, na przykład przez obudowę urządzenia lub ciało człowieka. Oba zabezpieczenia pełnią różne funkcje i w nowoczesnej instalacji często współpracują ze sobą.
Jaki przewód pasuje do zabezpieczenia 10 A
Nie ma zasady, według której każdy obwód z zabezpieczeniem 10 A musi mieć dokładnie jeden określony przekrój przewodu. Dobór zależy od sposobu ułożenia kabla, długości trasy, temperatury, liczby przewodów obciążonych jednocześnie, materiału żył oraz dopuszczalnego spadku napięcia.
W typowej instalacji mieszkaniowej spotyka się obwody o przekroju 1,5 mm² dla wybranych obwodów oświetleniowych oraz 2,5 mm² dla wielu obwodów gniazdowych. Nie oznacza to automatycznie, że przewód 1,5 mm² można zawsze zabezpieczyć B10, a przewód 2,5 mm² zawsze B16. Warunki ułożenia trzeba sprawdzić, a sam przekrój nie mówi jeszcze wszystkiego o bezpieczeństwie.
Projektant lub elektryk porównuje obciążenie obwodu z obciążalnością długotrwałą przewodu. W uproszczeniu powinien być spełniony warunek, w którym prąd obciążenia nie przekracza prądu znamionowego zabezpieczenia, a ten z kolei nie przekracza dopuszczalnej obciążalności przewodu. Znaczenie mają również długość przewodu i impedancja pętli zwarcia, bo zbyt duży spadek napięcia może pogorszyć pracę odbiornika.
Najczęstszy błąd polega na wymianie B10 na B16 tylko dlatego, że zabezpieczenie często wyłącza prąd. Taka zmiana może ukryć problem, ale jednocześnie pozbawić przewód właściwej ochrony przed przegrzaniem. Najpierw trzeba ustalić przyczynę zadziałania, a dopiero później rozważać przebudowę obwodu.
Dlaczego zabezpieczenie wyłącza prąd i co wtedy zrobić
Jednorazowe wyłączenie po podłączeniu kilku mocnych urządzeń zwykle wskazuje na przeciążenie. Jeżeli aparat wyzwala natychmiast po włączeniu sprzętu, możliwe jest zwarcie, uszkodzenie urządzenia albo zbyt duży prąd rozruchowy. Gdy wyłączenia pojawiają się po kilku minutach, podejrzewałbym przede wszystkim przeciążenie cieplne lub problem z połączeniem.
Praktyczna kolejność postępowania jest prosta:
- Odłącz urządzenia podłączone do danego obwodu.
- Włącz zabezpieczenie i podłączaj odbiorniki pojedynczo.
- Sprawdź ich moc na tabliczkach znamionowych.
- Zwróć uwagę, czy wyłączenie następuje przy konkretnym urządzeniu lub po określonym czasie.
- Jeżeli problem wraca, zleć pomiar instalacji elektrykowi.
Nie wolno wielokrotnie załączać wyłącznika, jeśli czuć spaleniznę, słychać trzaski, gniazdo jest ciepłe albo widać przebarwienia. Takie objawy mogą wskazywać na luźny zacisk lub przegrzane połączenie, a nie zwykłe przekroczenie mocy. W takim przypadku odłącz zasilanie i nie używaj gniazda do czasu sprawdzenia instalacji.
Przedłużacz także może stać się słabym ogniwem. Zwinięty bęben zasilający grzejnik lub czajnik nagrzewa się znacznie bardziej niż rozwinięty przewód, a tanie listwy często mają gorsze zaciski niż instalacja stała. Zabezpieczenie 10 A nie naprawi uszkodzonego gniazda ani przewodu o zbyt małym przekroju.
Jak rozsądnie zaplanować taki obwód
Jeśli obwód ma zasilać lekkie urządzenia, oświetlenie, elektronikę albo pojedyncze urządzenie o umiarkowanej mocy, 10 A przy 230 V może być wystarczające. Przy odbiornikach grzejnych i silnikach lepiej od razu sprawdzić prąd znamionowy, sposób uruchamiania oraz to, czy dany sprzęt powinien mieć osobny obwód.
Nie kierowałbym się wyłącznie liczbą watów podaną w reklamie. Dla urządzeń z silnikiem lub elektroniką sprawdzam tabliczkę znamionową, instrukcję producenta i warunki rozruchu. To właśnie tam często znajduje się informacja, która wyjaśnia, dlaczego sprzęt o pozornie małej mocy wyzwala zabezpieczenie.
Najbezpieczniejsza decyzja to dopasowanie całego układu, czyli odbiornika, przewodu, zabezpieczenia, RCD i sposobu ułożenia instalacji. Sama wymiana aparatu na większy zwiększa dostępną moc tylko pozornie, a może zmniejszyć poziom ochrony przeciwpożarowej.
Co zapamiętać przed podłączeniem odbiornika 230 V
Dla zabezpieczenia 10 A przy napięciu 230 V przyjmij około 2300 W jako granicę obliczeniową, ale zostaw zapas przy długiej pracy i urządzeniach o dużym rozruchu. Zsumuj moce odbiorników, sprawdź dane na tabliczkach i nie pomijaj wpływu przedłużaczy oraz stanu gniazd.
Jeżeli zabezpieczenie regularnie wyłącza prąd, potraktuj to jako informację o problemie, a nie przeszkodę do usunięcia większym bezpiecznikiem. Prawidłowa odpowiedź może oznaczać rozdzielenie obwodów, wymianę uszkodzonego urządzenia albo pomiary instalacji wykonane przez osobę z odpowiednimi kwalifikacjami.
