Podłączenie wyłącznika jednofazowego, takiego jak B16, polega na przerwaniu ciągłości wyłącznie przewodu fazowego (L). Zgodnie z dobrą praktyką i dla zachowania przejrzystości instalacji, zasilanie (przewód fazowy od strony źródła energii) podłącza się do górnego zacisku wyłącznika, a odpływ (przewód fazowy prowadzący do chronionego obwodu) do dolnego zacisku. Przewody neutralny (N) i ochronny (PE) nie przechodzą przez wyłącznik, lecz są podłączane bezpośrednio do odpowiednich listew (szyn) w rozdzielnicy. Do montażu niezbędne są izolowane narzędzia, takie jak wkrętaki i ściągacz izolacji, oraz próbnik lub multimetr do weryfikacji braku napięcia.
W Polsce wszelkie prace przy instalacjach elektrycznych, w tym montaż i wymiana bezpieczników, wymagają posiadania odpowiednich uprawnień kwalifikacyjnych SEP (Stowarzyszenia Elektryków Polskich), najczęściej w kategorii G1. Samodzielne wykonywanie tych czynności bez kwalifikacji jest niezgodne z prawem i skrajnie niebezpieczne. Do najczęstszych błędów montażowych należą: praca pod napięciem, pomylenie przewodów, zbyt słabe dokręcenie zacisków (ryzyko przegrzania i pożaru) oraz dobór wyłącznika o parametrach nieadekwatnych do przekroju przewodów i obciążenia obwodu.
Kluczowe aspekty podłączania wyłącznika nadprądowego B16
- Wyłącznik B16 chroni obwody oświetleniowe i gniazdowe przed przeciążeniami i zwarciami.
- Prąd znamionowy 16A oznacza maksymalne obciążenie około 3680W przy 230V.
- W Polsce prace elektryczne wymagają uprawnień SEP (Stowarzyszenia Elektryków Polskich) kategorii G1.
- Zasilanie (przewód fazowy L) podłącza się do górnego zacisku wyłącznika, odpływ do dolnego.
- Przewody neutralny (N) i ochronny (PE) są podłączane do dedykowanych listew w rozdzielnicy.
- Należy używać wyłącznie izolowanych narzędzi i zawsze weryfikować brak napięcia przed pracą.
Zanim zaczniesz: Absolutne podstawy bezpieczeństwa i wymagania prawne
Dlaczego tylko elektryk z uprawnieniami SEP może legalnie podłączyć bezpiecznik?
Podłączanie wyłącznika nadprądowego, choć może wydawać się prostą czynnością, jest pracą przy instalacji elektrycznej, która w Polsce wymaga posiadania odpowiednich uprawnień kwalifikacyjnych, najczęściej SEP (Stowarzyszenia Elektryków Polskich) w kategorii G1. Samodzielne wykonywanie takich czynności bez kwalifikacji jest nie tylko niezgodne z prawem, ale przede wszystkim skrajnie niebezpieczne. Niewłaściwe podłączenie może prowadzić do poważnych zagrożeń, takich jak porażenie prądem, pożar instalacji, uszkodzenie sprzętu elektrycznego, a nawet zagrożenie życia. Profesjonalny elektryk posiada wiedzę i doświadczenie niezbędne do prawidłowego i bezpiecznego wykonania pracy, a także jest w stanie ocenić ogólny stan instalacji.
Krok zero: Jak całkowicie i bezpiecznie odciąć zasilanie w rozdzielnicy?
Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej, bezwzględnie należy całkowicie odciąć zasilanie. Jest to absolutna podstawa bezpieczeństwa. Proces ten powinien wyglądać następująco:
- Wyłączenie głównego wyłącznika: Zlokalizuj główny wyłącznik prądu w rozdzielnicy (często oznaczony jako "główny" lub z większym prądem znamionowym) i przestaw go w pozycję "OFF" lub "0".
- Weryfikacja braku napięcia: Nie ufaj wyłącznie pozycji wyłącznika. Użyj próbnika napięcia lub multimetru, aby upewnić się, że w miejscu, w którym będziesz pracować, nie ma napięcia. Sprawdź zarówno przewód fazowy (L), jak i neutralny (N) względem przewodu ochronnego (PE) oraz między sobą.
- Zabezpieczenie przed przypadkowym włączeniem: Jeśli to możliwe, zabezpiecz główny wyłącznik przed przypadkowym włączeniem przez osoby trzecie (np. poprzez zablokowanie lub umieszczenie kartki informacyjnej).
Niezbędnik instalatora: Narzędzia, które musisz przygotować przed pracą
Do bezpiecznego i prawidłowego podłączenia wyłącznika nadprądowego niezbędne są specjalistyczne, izolowane narzędzia:
- Wkrętaki izolowane: Płaskie i krzyżakowe, z atestem do pracy pod napięciem (np. 1000V).
- Ściągacz izolacji: Do precyzyjnego usuwania izolacji z przewodów bez uszkadzania żył.
- Cążki boczne izolowane: Do cięcia przewodów.
- Próbnik napięcia lub multimetr: Do weryfikacji braku napięcia oraz ewentualnych pomiarów.
- Nóż monterski: Do przygotowania przewodów.
Co oznacza "B16"? Zrozumienie roli wyłącznika w Twojej instalacji
Charakterystyka "B": Co chroni i dlaczego jest idealna do gniazdek i oświetlenia?
Oznaczenie literowe "B" w symbolu wyłącznika nadprądowego B16 odnosi się do jego charakterystyki czasowo-prądowej zadziałania. Wyłączniki z charakterystyką "B" są przeznaczone do ochrony obwodów, w których nie występują duże prądy rozruchowe. Oznacza to, że zadziałają one szybko w przypadku zwarcia, ale są odporne na krótkotrwałe, niewielkie przeciążenia, które mogą wystąpić np. przy włączaniu oświetlenia czy podłączaniu typowych urządzeń do gniazdek. Dzięki temu są idealne do zabezpieczania obwodów oświetleniowych oraz gniazd ogólnego użytku w domach i mieszkaniach, zapewniając skuteczną ochronę przed przeciążeniami i zwarciami.
Prąd znamionowy "16A": Jakie maksymalne obciążenie wytrzyma Twój obwód?
Cyfra "16" w oznaczeniu B16 oznacza prąd znamionowy, czyli maksymalny prąd, jaki wyłącznik jest w stanie przewodzić w sposób ciągły bez zadziałania. Wartość 16 Amperów (16A) jest standardem dla obwodów gniazd wtykowych w polskich instalacjach domowych. Przy standardowym napięciu 230V, wyłącznik B16 chroni obwód o maksymalnym obciążeniu około 3680 W (3,68 kW). Oznacza to, że suma mocy wszystkich urządzeń podłączonych do jednego obwodu zabezpieczonego wyłącznikiem B16 nie powinna przekraczać tej wartości, aby uniknąć jego częstego wyłączania się.
Wyłącznik nadprądowy a różnicowoprądowy: Szybkie wyjaśnienie kluczowej różnicy
Warto zrozumieć, że wyłącznik nadprądowy (jak B16) i wyłącznik różnicowoprądowy (RCD) pełnią różne funkcje w instalacji elektrycznej. Wyłącznik nadprądowy chroni instalację przed skutkami przeciążeń (zbyt duży pobór prądu) oraz zwarć (nagły, bardzo duży prąd spowodowany bezpośrednim kontaktem fazy z neutralnym lub ochronnym). Natomiast wyłącznik różnicowoprądowy chroni ludzi przed porażeniem prądem elektrycznym, wykrywając upływ prądu do ziemi, np. w wyniku uszkodzenia izolacji lub bezpośredniego kontaktu człowieka z elementem pod napięciem. Oba typy zabezpieczeń są kluczowe dla kompleksowej ochrony i często występują obok siebie w rozdzielnicy.
Podłączanie bezpiecznika B16: Instrukcja krok po kroku
Krok 1: Prawidłowy montaż na szynie DIN (TH35) w rozdzielnicy
Wyłączniki nadprądowe montuje się w rozdzielnicach na specjalnej, metalowej szynie DIN (zwanej również TH35). Montaż jest zazwyczaj bardzo prosty i polega na zatrzaśnięciu wyłącznika na szynie. Upewnij się, że wyłącznik jest stabilnie osadzony i nie ma luzów. Pamiętaj, aby montować go w odpowiedniej orientacji, zgodnie z oznaczeniami producenta i kierunkiem przepływu prądu (zasilanie od góry, odpływ od dołu).
Krok 2: Podłączenie zasilania – dlaczego przewód fazowy (L) wprowadzamy od góry?
Zgodnie z dobrą praktyką inżynierską oraz dla zachowania przejrzystości i bezpieczeństwa instalacji, przewód fazowy (L) doprowadzający zasilanie do wyłącznika należy podłączyć do górnego zacisku. Przewód fazowy to ten, który prowadzi napięcie zasilające. W instalacjach jednofazowych jest to zazwyczaj przewód brązowy lub czarny. Po włożeniu odizolowanego końca przewodu do zacisku, należy go mocno dokręcić śrubą, używając izolowanego wkrętaka. Zapewni to pewne połączenie i minimalizuje ryzyko przegrzewania.
Krok 3: Podłączenie odpływu – jak prawidłowo wyprowadzić zasilanie na obwód?
Przewód fazowy (L), który będzie zasilał chroniony obwód (np. gniazdka w pokoju), należy podłączyć do dolnego zacisku wyłącznika nadprądowego. Ten przewód odprowadza prąd do urządzeń końcowych. Podobnie jak w przypadku zasilania, po włożeniu odizolowanego przewodu do zacisku, należy go solidnie dokręcić. Upewnij się, że izolacja przewodu jest wprowadzona głęboko do zacisku, a jedynie odizolowana część styka się z metalowym elementem zaciskowym.
Krok 4: Co z przewodami N i PE? Gdzie podłączyć przewód niebieski i żółto-zielony?
Wyłącznik nadprądowy B16 jest wyłącznikiem jednobiegunowym, co oznacza, że przerywa on tylko przewód fazowy (L). Przewód neutralny (N, zazwyczaj niebieski) oraz przewód ochronny (PE, żółto-zielony) nie przechodzą przez wyłącznik. Zamiast tego, są one podłączane bezpośrednio do dedykowanych listew zbiorczych (szyn) w rozdzielnicy. Przewód neutralny do listwy N, a przewód ochronny do listwy PE. Jest to kluczowe dla prawidłowego działania zabezpieczeń i bezpieczeństwa instalacji.

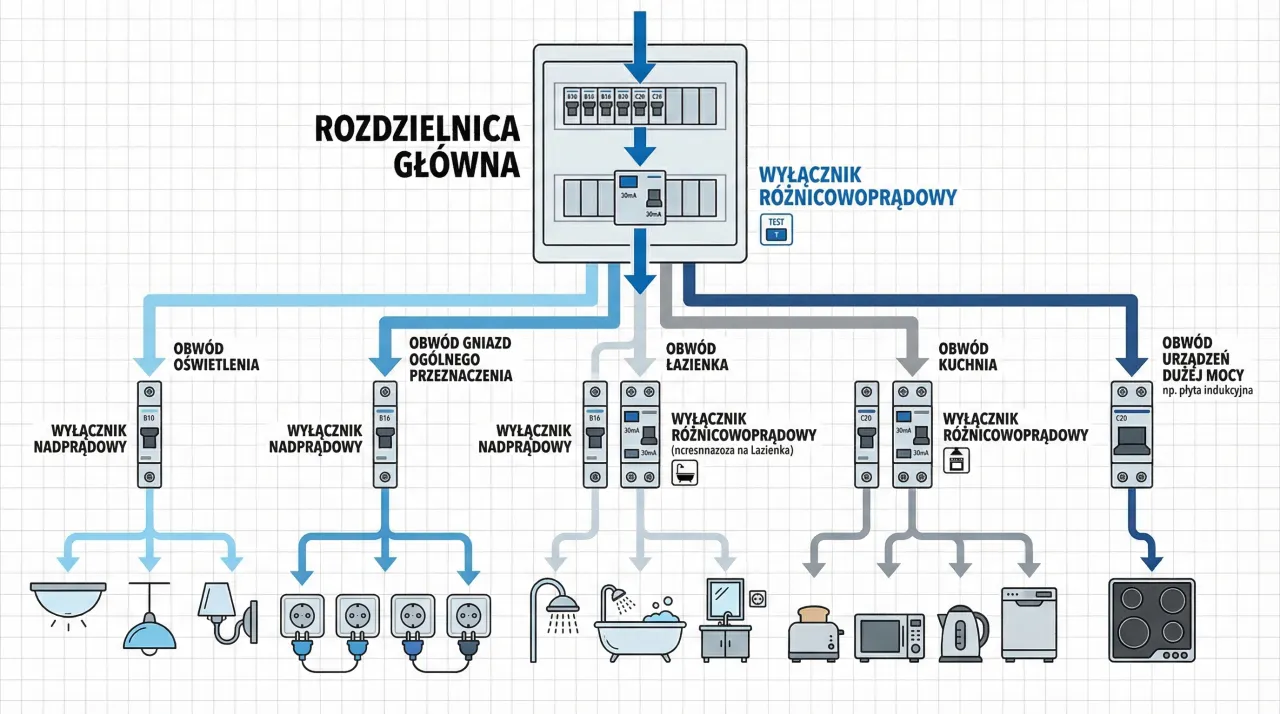

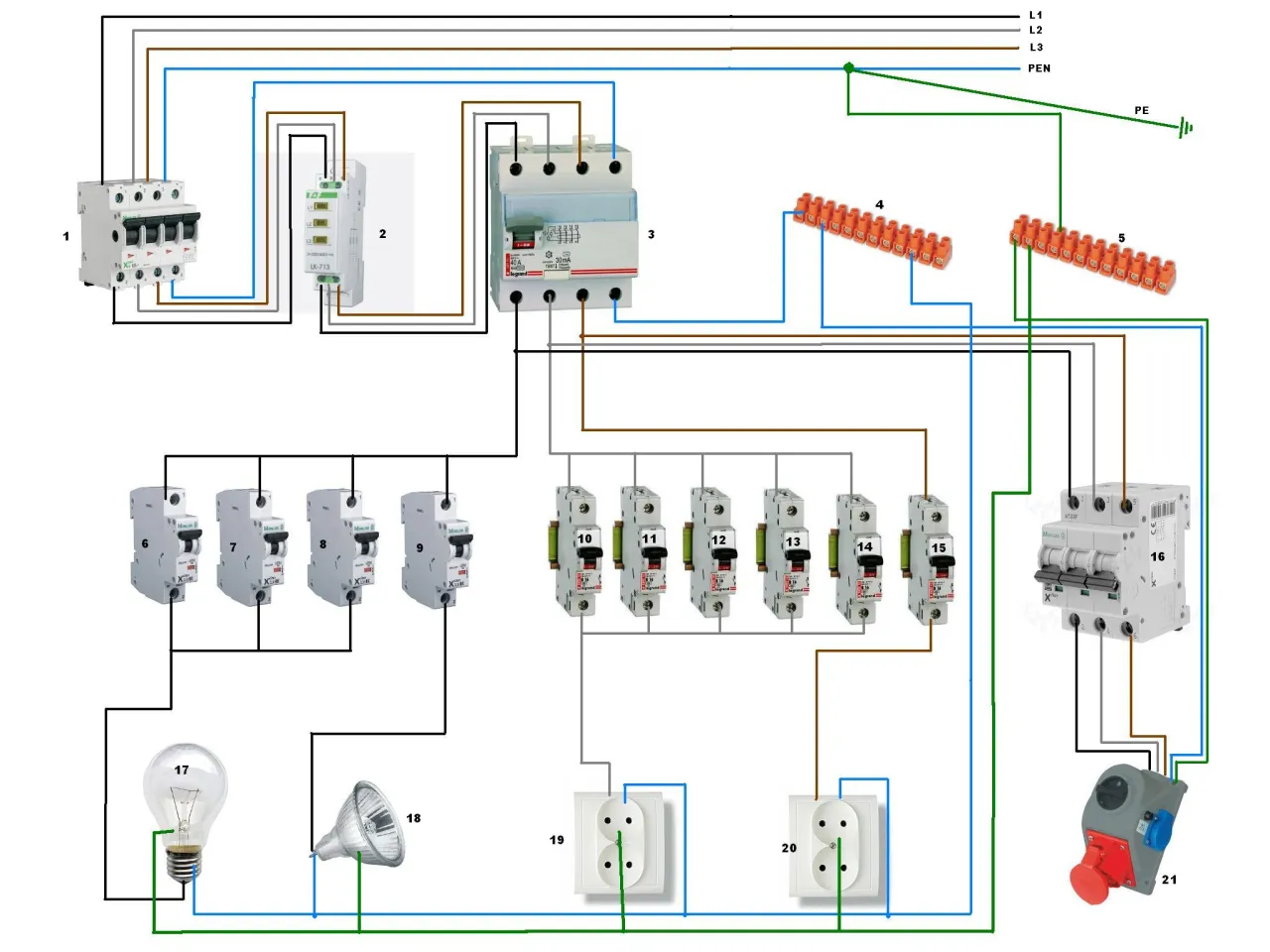

Wizualny przewodnik: Jak czytać schemat podłączenia dla obwodu jednofazowego?
Rola poszczególnych przewodów na schemacie: L, N, PE
Zrozumienie schematów elektrycznych jest kluczowe dla każdego, kto chce prawidłowo podłączyć elementy instalacji. Na schemacie obwodu jednofazowego spotkasz trzy główne oznaczenia przewodów:
- L (Linia/Faza): Przewód pod napięciem, zazwyczaj oznaczony kolorem brązowym lub czarnym. Na schemacie symbolizuje źródło zasilania, które przechodzi przez wyłącznik nadprądowy.
- N (Neutralny): Przewód zerowy, zazwyczaj niebieski. Służy do zamknięcia obwodu elektrycznego, odprowadzając prąd z powrotem do źródła. Na schemacie jest podłączony bezpośrednio do listwy N.
- PE (Ochronny/Uziemienie): Przewód ochronny, żółto-zielony. Jego głównym zadaniem jest ochrona przed porażeniem prądem elektrycznym poprzez odprowadzenie prądu upływowego do ziemi w przypadku awarii. Na schemacie jest podłączony bezpośrednio do listwy PE.
Interpretacja symbolu wyłącznika nadprądowego na rysunku technicznym
Na schematach elektrycznych wyłącznik nadprądowy jest przedstawiany za pomocą standaryzowanego symbolu. Zazwyczaj jest to kwadrat z ukośną kreską (symbolizującą wyzwalacz termiczny) oraz małym łukiem (symbolizującym wyzwalacz elektromagnetyczny). Strzałki często wskazują kierunek przepływu prądu. Zrozumienie tego symbolu pozwala na szybką identyfikację funkcji i miejsca wyłącznika w całej instalacji, a także na weryfikację poprawności połączeń zgodnie z projektem.
Najgroźniejsze błędy montażowe i jak ich kategorycznie unikać
Błąd nr 1: Praca pod napięciem – prosta droga do tragedii
Najbardziej krytycznym i śmiertelnie niebezpiecznym błędem jest praca przy instalacji elektrycznej, która jest pod napięciem. Jak podkreśla serwis citrono.pl, brak weryfikacji braku napięcia jest prostą drogą do porażenia prądem, które może mieć tragiczne konsekwencje. Zawsze, bez wyjątku, należy odciąć zasilanie głównym wyłącznikiem i dwukrotnie sprawdzić brak napięcia za pomocą próbnika lub multimetru przed dotknięciem jakichkolwiek przewodów czy zacisków.
Błąd nr 2: Zbyt słabo dokręcone zaciski – ciche zagrożenie pożarowe
Niewystarczające dokręcenie zacisków przewodów w wyłączniku nadprądowym to częsty błąd, który może prowadzić do poważnych konsekwencji. Luźne połączenie powoduje zwiększenie rezystancji, co skutkuje nagrzewaniem się miejsca styku. W skrajnych przypadkach może to doprowadzić do przegrzania izolacji, stopienia przewodów, a nawet do pożaru. Zawsze upewnij się, że zaciski są dokręcone z odpowiednią siłą, tak aby przewód był pewnie unieruchomiony i nie było możliwości jego wysunięcia.
Błąd nr 3: Niewłaściwy przekrój przewodu do bezpiecznika B16
Dobór odpowiedniego przekroju przewodów jest kluczowy dla bezpieczeństwa i prawidłowego działania instalacji. Wyłącznik B16 jest przeznaczony do zabezpieczania obwodów z przewodami o określonym przekroju (np. 2,5 mm² dla obwodów gniazdowych). Użycie przewodów o zbyt małym przekroju w stosunku do prądu znamionowego wyłącznika i obciążenia obwodu spowoduje ich przegrzewanie się, co stanowi bezpośrednie zagrożenie pożarowe. Zawsze należy konsultować się z normami i przepisami dotyczącymi przekrojów przewodów w zależności od obciążenia i rodzaju instalacji.
Instalacja zakończona: Ostateczna kontrola i co dalej?
Jak zweryfikować poprawność połączeń przed przywróceniem zasilania?
Po fizycznym podłączeniu wyłącznika B16 i wszystkich przewodów, ale przed przywróceniem zasilania, należy przeprowadzić dokładną kontrolę:
- Wizualna inspekcja: Sprawdź, czy wszystkie przewody są prawidłowo podłączone (L do L, N do N, PE do PE), czy nie ma luźnych żył i czy izolacja przewodów jest nienaruszona.
- Dokręcenie zacisków: Upewnij się, że wszystkie zaciski są mocno dokręcone.
- Brak zwarć: Jeśli posiadasz multimetr, możesz sprawdzić ciągłość obwodu i upewnić się, że nie ma zwarć między fazą, neutralnym i ochronnym przed załączeniem zasilania.
Bezpieczne załączenie napięcia i test działania obwodu
Po pozytywnej weryfikacji połączeń, możesz bezpiecznie przywrócić zasilanie:
- Załączenie głównego wyłącznika: Włącz główny wyłącznik prądu w rozdzielnicy.
- Załączenie nowego wyłącznika: Następnie załącz nowo podłączony wyłącznik B16.
- Test obwodu: Podłącz do gniazdka w zabezpieczonym obwodzie prosty odbiornik prądu (np. lampkę stołową) i sprawdź, czy działa prawidłowo. Sprawdź również, czy napięcie jest obecne w gniazdkach za pomocą próbnika.
Przeczytaj również: Jaki bezpiecznik do gniazdek - Uniknij błędów, zadbaj o bezpieczeństwo
Sytuacje alarmowe: Kiedy natychmiast wezwać profesjonalnego elektryka?
Jeśli po załączeniu zasilania wystąpią jakiekolwiek niepokojące objawy, natychmiast wyłącz zasilanie i wezwij wykwalifikowanego elektryka. Sytuacje alarmowe to m.in.:
- Wyłącznik B16 natychmiast się wyłącza po załączeniu.
- Pojawiają się iskry, dym, nietypowy zapach spalenizny.
- Słychać dziwne dźwięki (np. buczenie, trzaski) z rozdzielnicy.
- Brak napięcia w obwodzie pomimo załączonego wyłącznika.
- Gniazdka lub przewody nagrzewają się.
W takich przypadkach nie próbuj samodzielnie rozwiązywać problemu jest to sygnał poważnej awarii, która wymaga interwencji specjalisty.
