Właściciele domów i mieszkań często zastanawiają się nad kwestiami bezpieczeństwa swojej instalacji elektrycznej. Jednym z kluczowych elementów, o którym mówi się coraz więcej, jest wyłącznik różnicowoprądowy, potocznie zwany „różnicówką”. Jego obecność i prawidłowe działanie to nie tylko kwestia komfortu, ale przede wszystkim gwarancja ochrony życia i mienia. W niniejszym artykule przyjrzymy się bliżej, czy montaż tego urządzenia jest w Polsce obowiązkowy i na jakiej podstawie prawnej się opiera.
Czy różnicówka jest obowiązkowa? Krótka odpowiedź na kluczowe pytanie
Tak, w zdecydowanej większości przypadków wyłącznik różnicowoprądowy (RCD) jest obowiązkowy w instalacjach elektrycznych na terenie Polski. Przepisy prawa budowlanego oraz obowiązujące normy techniczne jasno wskazują na potrzebę jego stosowania, szczególnie w przypadku nowych budynków oraz instalacji poddawanych modernizacji. Chociaż istnieją pewne niuanse, które warto poznać, ogólna zasada jest taka, że różnicówka jest dziś standardem bezpieczeństwa.
Tak, ale nie wszędzie – od czego zależy obowiązek montażu?
Obowiązek montażu wyłącznika różnicowoprądowego zależy przede wszystkim od tego, czy mamy do czynienia z nową instalacją elektryczną, czy też z instalacją starszą, która została poddana modernizacji. W przypadku budowy nowego domu lub mieszkania, instalacja RCD jest już standardem i wymogiem, który musi spełnić wykonawca. Natomiast w starszych budynkach, gdzie instalacja mogła być wykonana według wcześniejszych, mniej restrykcyjnych przepisów, montaż różnicówki często wymaga wcześniejszej modernizacji samej instalacji.
Nowe budownictwo a stare instalacje – gdzie leży granica?
Granica między obowiązkowym a fakultatywnym stosowaniem RCD przebiega głównie w momencie wprowadzania zmian w istniejącej infrastrukturze. W nowych budynkach, zgodnie z obowiązującymi przepisami i normami, wyłącznik różnicowoprądowy musi być zainstalowany i chronić odpowiednie obwody. Sytuacja komplikuje się w przypadku starych instalacji, zwłaszcza tych wykonanych w układzie dwuprzewodowym, znanym jako TN-C. W takim przypadku, ze względów technicznych, bezpośredni montaż RCD jest niemożliwy bez wcześniejszej gruntownej modernizacji okablowania, która doprowadzi do układu TN-S lub TT.
Na jakiej podstawie prawnej opiera się wymóg instalacji RCD w Polsce?
Wymóg instalacji wyłączników różnicowoprądowych w Polsce jest ugruntowany w przepisach prawa, które mają na celu zapewnienie maksymalnego bezpieczeństwa użytkownikom instalacji elektrycznych. Kluczowe znaczenie mają tutaj Rozporządzenie Ministra Infrastruktury oraz Polskie Normy, które precyzują, jak owe przepisy mają być realizowane w praktyce przez elektryków i projektantów.
Rozporządzenie w sprawie warunków technicznych – co mówi kluczowy przepis § 183?
Podstawowym aktem prawnym regulującym kwestię ochrony przeciwporażeniowej jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W kontekście wyłączników różnicowoprądowych kluczowe znaczenie ma § 183 ust. 1 pkt 3. Przepis ten nakazuje stosowanie "urządzeń ochronnych różnicowoprądowych uzupełniających podstawową ochronę przeciwporażeniową i ochronę przed powstaniem pożaru". Oznacza to, że RCD nie jest jedynie dodatkowym zabezpieczeniem, ale integralną częścią systemu ochrony, mającą zapobiegać zarówno porażeniom, jak i pożarom wynikającym z wad instalacji.
[Cytat z Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, § 183 ust. 1 pkt 3]
Rola Polskich Norm (PN-HD 60364) – dlaczego elektrycy muszą ich przestrzegać?
Polskie Normy, a w szczególności seria PN-HD 60364 dotycząca instalacji elektrycznych niskiego napięcia, odgrywają kluczową rolę w praktycznym wdrażaniu przepisów prawnych. Norma ta, wraz ze swoimi aktualizacjami, takimi jak PN-HD 60364-4-41:2017-09, uszczegóławia wymogi prawne, określając konkretne zastosowania i parametry urządzeń ochronnych. Na mocy tych norm, obowiązek stosowania RCD o prądzie zadziałania nieprzekraczającym 30 mA został rozszerzony na wszystkie obwody gniazd wtykowych ogólnego przeznaczenia (do 20 A) oraz, co istotne, na wszystkie obwody oświetleniowe w gospodarstwach domowych. Przestrzeganie tych norm jest podstawowym obowiązkiem każdego elektryka i gwarantem zgodności instalacji z aktualnymi standardami bezpieczeństwa.
Dlaczego ten mały aparat jest tak ważny? Rola różnicówki w ochronie Twojego życia i domu
Wyłącznik różnicowoprądowy, mimo swoich niewielkich rozmiarów, jest jednym z najważniejszych elementów współczesnej instalacji elektrycznej. Jego rola wykracza poza zwykłe zabezpieczenie przed zwarciem czy przeciążeniem. Różnicówka działa na innej zasadzie, skupiając się na ochronie przed porażeniem prądem elektrycznym i zapobieganiu powstawaniu pożarów, co czyni ją nieocenionym strażnikiem bezpieczeństwa w każdym domu.

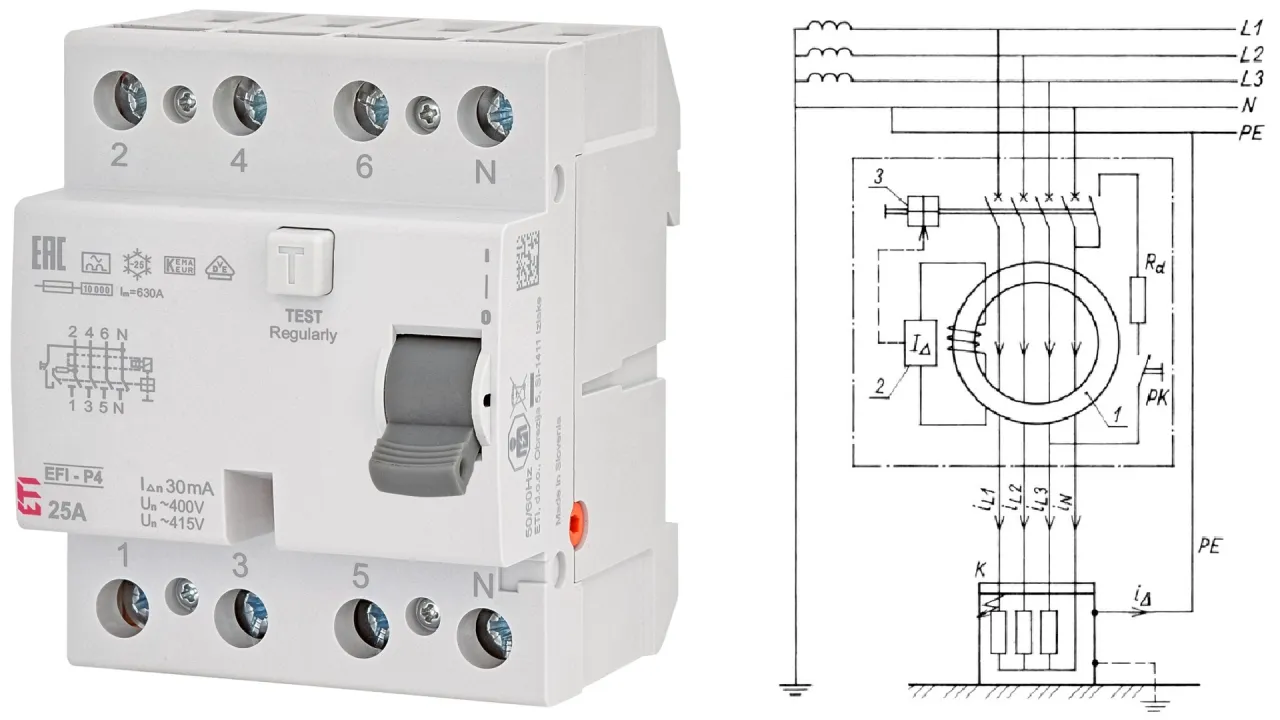

Jak działa wyłącznik różnicowoprądowy? Proste wyjaśnienie zasady działania
Zasada działania wyłącznika różnicowoprądowego jest stosunkowo prosta, ale niezwykle skuteczna. Aparat ten stale monitoruje bilans prądów płynących w przewodzie fazowym i neutralnym. W normalnych warunkach te prądy powinny być sobie równe. Jeśli jednak dojdzie do sytuacji, w której prąd zaczyna „uciekać” z obwodu na przykład przez dotknięcie uszkodzonego urządzenia przez człowieka i przepływ prądu do ziemi różnicówka natychmiast to wykrywa. Jest to tzw. prąd upływu. Gdy różnica między prądami przekroczy ustalony próg (najczęściej 30 mA), wyłącznik w ułamku sekundy odcina zasilanie, chroniąc przed niebezpiecznymi skutkami przepływu prądu przez organizm.
Ochrona przed porażeniem – scenariusz, w którym RCD ratuje życie
Wyobraźmy sobie sytuację: w łazience, podczas kąpieli, przez przypadek dotykamy obudowy suszarki do włosów, która ma uszkodzony przewód. W normalnej instalacji bez RCD, prąd mógłby popłynąć przez nasze ciało do wody i dalej do ziemi, co mogłoby skończyć się tragicznie. Jednak w instalacji wyposażonej w różnicówkę, nawet minimalny prąd upływu, który zaczyna płynąć przez nas, jest natychmiast wykrywany. Różnicówka zadziała w ciągu milisekund, odcinając dopływ prądu, zanim zdąży on wyrządzić poważne szkody. To właśnie ta błyskawiczna reakcja jest kluczowa w ochronie życia ludzkiego.
Ochrona przed pożarem – jak różnicówka zapobiega zapłonowi instalacji?
Pożary instalacyjne często wynikają z pozornie niewielkich problemów, które narastają z czasem. Drobne, ciągłe upływy prądu, które nie są na tyle duże, aby zadziałał zwykły bezpiecznik nadprądowy (chroniący przed przeciążeniem i zwarciem), mogą powodować stopniowe przegrzewanie się izolacji przewodów. Z czasem może to prowadzić do iskrzenia, a w skrajnych przypadkach do zapłonu materiałów palnych znajdujących się w pobliżu. Wyłącznik różnicowoprądowy, dzięki swojej wysokiej czułości, jest w stanie wykryć nawet te minimalne prądy upływowe. Szybko odłączając zasilanie, zapobiega przegrzewaniu się instalacji i tym samym znacząco redukuje ryzyko wybuchu pożaru.
Gdzie dokładnie wyłącznik różnicowoprądowy jest absolutnie wymagany?
Zgodnie z aktualnymi przepisami i normami, zakres stosowania wyłączników różnicowoprądowych jest szeroki i obejmuje kluczowe obszary instalacji elektrycznej, mające na celu maksymalizację bezpieczeństwa. Dotyczy to zarówno miejsc o podwyższonym ryzyku, jak i ogólnych zastosowań w gospodarstwach domowych.
Obwody gniazd wtykowych – które gniazdka muszą być chronione?
Według obowiązujących Polskich Norm, takich jak PN-HD 60364-4-41:2017-09, wszystkie obwody gniazd wtykowych ogólnego przeznaczenia, o prądzie znamionowym nieprzekraczającym 20 Amperów, muszą być chronione przez wyłącznik różnicowoprądowy o znamionowym prądzie różnicowym nie większym niż 30 mA. Dotyczy to praktycznie wszystkich gniazdek w domu czy mieszkaniu, które służą do podłączania urządzeń powszechnego użytku.
Obwody oświetleniowe – czy światło w każdym pokoju wymaga RCD?
To jedna z istotnych zmian wprowadzonych przez nowsze wersje norm. Aktualna norma PN-HD 60364-4-41:2017-09 rozszerzyła wymóg stosowania wyłączników różnicowoprądowych o prądzie zadziałania 30 mA również na obwody oświetleniowe. Oznacza to, że światło w każdym pomieszczeniu, niezależnie od jego przeznaczenia, powinno być chronione przez RCD. Jest to znaczące rozszerzenie w porównaniu do wcześniejszych przepisów, które skupiały się głównie na ochronie gniazd i pomieszczeń o podwyższonej wilgotności.
Pomieszczenia o podwyższonej wilgotności – niezawodna ochrona w łazienkach i kuchniach
Pomieszczenia takie jak łazienki, pralnie czy kuchnie, ze względu na obecność wody i zwiększoną wilgotność, od dawna były traktowane priorytetowo pod względem bezpieczeństwa elektrycznego. Wprowadzenie obowiązku stosowania RCD 30 mA właśnie w tych miejscach było jednym z pierwszych kroków w kierunku poprawy ochrony przeciwporażeniowej. Nadal pozostają one kluczowymi obszarami, gdzie niezawodna ochrona RCD jest absolutnie niezbędna, chroniąc przed ryzykiem porażenia w specyficznych warunkach.
Gniazda na zewnątrz budynku i w garażu – specjalne wymagania
Gniazda elektryczne umieszczone na zewnątrz budynku, a także te znajdujące się w garażach, również podlegają szczególnym wymogom ochrony. Ze względu na narażenie na działanie czynników atmosferycznych, potencjalne uszkodzenia mechaniczne oraz częste używanie narzędzi elektrycznych w tych miejscach, stosowanie wyłączników różnicowoprądowych jest tam obowiązkowe. Zapewnia to dodatkową warstwę bezpieczeństwa w środowiskach o zmiennych warunkach i podwyższonym ryzyku.
Stare budownictwo bez różnicówki – co robić i czy grożą za to konsekwencje?
Posiadanie starej instalacji elektrycznej, zwłaszcza tej wykonanej w systemie dwuprzewodowym (TN-C), stawia właścicieli przed pewnymi wyzwaniami, jeśli chodzi o zapewnienie zgodności z obecnymi standardami bezpieczeństwa. Brak wyłącznika różnicowoprądowego w takiej instalacji to problem, który warto rozwiązać.
Instalacja dwużyłowa (TN-C) – techniczny powód, dla którego nie można zamontować RCD
Podstawowym technicznym powodem, dla którego nie można po prostu zamontować wyłącznika różnicowoprądowego w instalacji dwużyłowej typu TN-C, jest jej konstrukcja. W tym systemie przewód ochronny (PE) i przewód neutralny (N) są połączone w jeden wspólny przewód PEN. Wyłącznik różnicowoprądowy działa na zasadzie porównywania prądów płynących w fazie i w neutralnym. W instalacji TN-C, gdzie te przewody są połączone, pomiar różnicy prądów jest niemożliwy lub nieprawidłowy, co uniemożliwia prawidłowe działanie RCD. Aby zainstalować różnicówkę, konieczna jest modernizacja instalacji do układu TN-S (z oddzielnym przewodem PE i N) lub TT, co wiąże się z koniecznością ułożenia dodatkowego przewodu ochronnego.
Kiedy modernizacja starej instalacji staje się koniecznością?
Modernizacja starej instalacji elektrycznej, w tym doprowadzenie jej do stanu umożliwiającego montaż wyłącznika różnicowoprądowego, staje się koniecznością w kilku sytuacjach. Przede wszystkim, jest to zalecane podczas generalnych remontów lub przebudowy nieruchomości. Zwiększone zapotrzebowanie na moc, na przykład po zainstalowaniu nowych, energochłonnych urządzeń, również może wymagać modernizacji. Co najważniejsze, względy bezpieczeństwa świadomość potencjalnych zagrożeń związanych ze starą instalacją powinny być głównym motorem do podjęcia działań. Modernizacja do układu TN-S lub TT jest warunkiem wstępnym, aby móc w ogóle mówić o prawidłowym zastosowaniu RCD.
Brak RCD w starej instalacji a przegląd elektryczny i ubezpieczenie
Brak wyłącznika różnicowoprądowego w instalacji elektrycznej może mieć również konsekwencje formalne i finansowe. Obowiązkowe przeglądy instalacji elektrycznych, przeprowadzane co najmniej raz na pięć lat, mogą wykazać niezgodność z aktualnymi normami, jeśli RCD jest wymagany, a go brakuje. Co więcej, w przypadku wystąpienia szkody, takiej jak pożar czy porażenie prądem, wynikającej z wad instalacji, brak odpowiednich zabezpieczeń, w tym RCD, może stanowić podstawę do odmowy wypłaty odszkodowania przez ubezpieczyciela. Dlatego też, nawet jeśli przepisy nie nakazują natychmiastowej modernizacji wszystkich starych instalacji, warto rozważyć ją z perspektywy długoterminowego bezpieczeństwa i ochrony majątku.
Nie każda różnicówka jest taka sama – jakie typy i parametry mają znaczenie?
Na rynku dostępne są różne rodzaje wyłączników różnicowoprądowych, które różnią się między sobą parametrami i przeznaczeniem. Wybór odpowiedniego typu RCD jest kluczowy dla zapewnienia skutecznej ochrony i uniknięcia problemów z działaniem instalacji, zwłaszcza w obliczu coraz bardziej zaawansowanych urządzeń elektronicznych, które mogą generować specyficzne rodzaje prądów upływowych.
RCD typu AC, A, B – czym się różnią i który wybrać do domu?
Podstawowy podział wyłączników różnicowoprądowych uwzględnia ich zdolność do wykrywania różnych rodzajów prądów upływowych:
- Typ AC: Jest to najstarszy i najprostszy typ RCD, przeznaczony do wykrywania jedynie prądów przemiennych sinusoidalnych. Choć nadal spotykany, jego zastosowanie jest ograniczone.
- Typ A: Ten typ jest znacznie bardziej uniwersalny. Potrafi wykrywać zarówno prądy przemienne sinusoidalne, jak i impulsowe prądy stałe. Ze względu na powszechne stosowanie w domach urządzeń elektronicznych (np. zasilaczy impulsowych), typ A jest obecnie zalecany do większości zastosowań domowych.

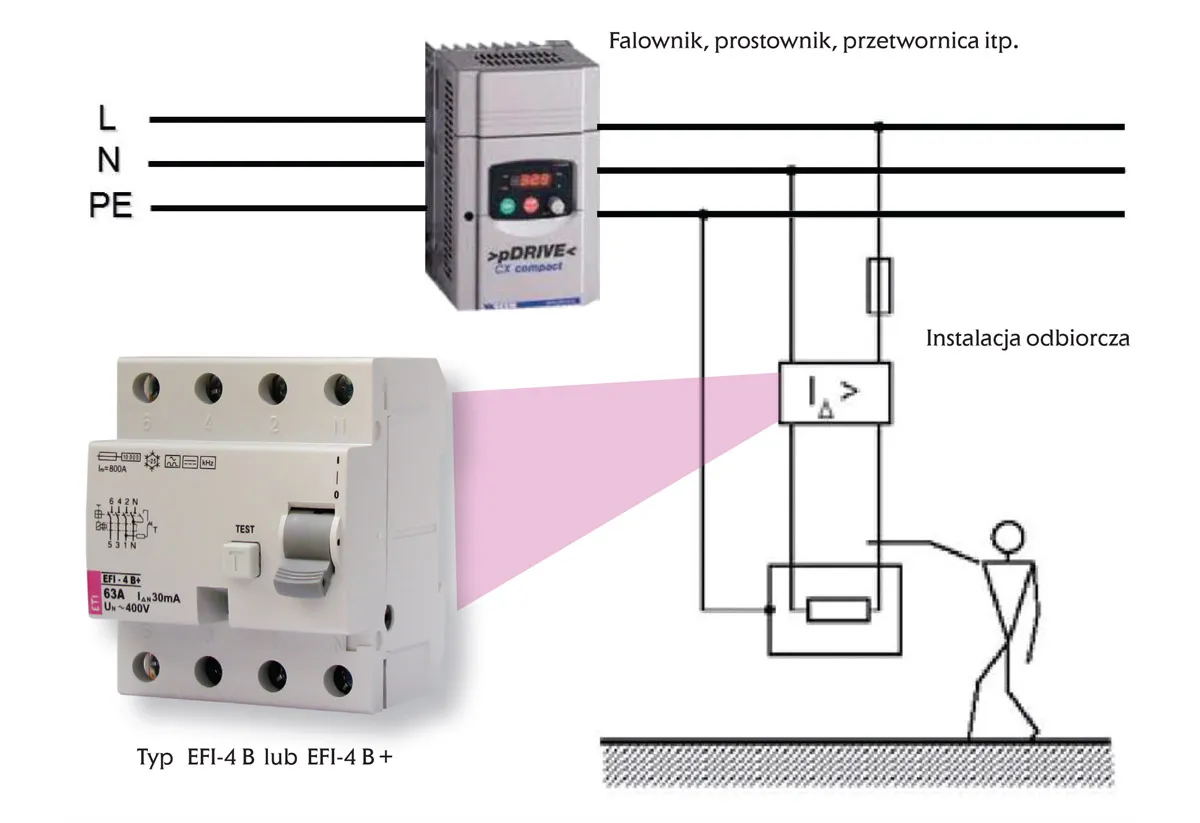

- Typ B: Jest to najbardziej zaawansowany typ RCD, zdolny do wykrywania wszystkich rodzajów prądów upływowych, w tym gładkich prądów stałych. Stosuje się go w specjalistycznych instalacjach, na przykład tam, gdzie występują falowniki (np. w fotowoltaice) lub inne urządzenia generujące prądy stałe.
Dla przeciętnego gospodarstwa domowego, typ A stanowi najlepszy kompromis między ceną a zakresem ochrony.
Czułość 30 mA – dlaczego ta wartość jest standardem w ochronie przeciwporażeniowej?
Wartość 30 mA (miliamperów) jako znamionowy prąd różnicowy zadziałania RCD jest standardem w ochronie przeciwporażeniowej uzupełniającej. Wynika to z badań i analiz wpływu prądu elektrycznego na organizm ludzki. Prąd o natężeniu 30 mA, przepływający przez ciało człowieka przez krótki czas, jest uznawany za próg, poniżej którego ryzyko wystąpienia migotania komór serca (najgroźniejszego skutku porażenia) jest znacznie zredukowane. Dlatego RCD o tej czułości są stosowane do ochrony gniazd i oświetlenia, gdzie ryzyko bezpośredniego kontaktu z elementami pod napięciem jest największe.
Wyłącznik nadprądowy a różnicowoprądowy – to nie to samo!
Bardzo ważne jest, aby rozróżnić funkcje wyłącznika nadprądowego (potocznie zwanego bezpiecznikiem) od wyłącznika różnicowoprądowego. Wyłącznik nadprądowy chroni instalację przed skutkami przeciążenia (zbyt dużego prądu płynącego przez dłuższy czas) oraz zwarcia (bardzo dużego prądu płynącego natychmiast po połączeniu fazy z neutralnym lub ziemią). Z kolei wyłącznik różnicowoprądowy chroni przede wszystkim przed porażeniem prądem elektrycznym oraz przed pożarem wynikającym z upływu prądu. Te dwa typy zabezpieczeń nie są zamiennikami są to elementy wzajemnie się uzupełniające. Nowoczesna, bezpieczna instalacja wymaga stosowania zarówno wyłączników nadprądowych, jak i różnicowoprądowych.Najczęstsze błędy i mity dotyczące różnicówek, których musisz unikać
Mimo rosnącej świadomości na temat znaczenia wyłączników różnicowoprądowych, wciąż pokutuje wiele mitów i zdarza się popełniać błędy, które mogą negatywnie wpływać na bezpieczeństwo. Zrozumienie tych pułapek jest kluczowe dla prawidłowego użytkowania i konserwacji RCD.
Mit: "Różnicówka często wybija, więc jest zepsuta lub niepotrzebna"
Częste wybijanie wyłącznika różnicowoprądowego to nie oznaka jego zepsucia, lecz sygnał, że spełnia on swoją rolę i wykrywa problem w instalacji lub podłączonym urządzeniu. Może to być spowodowane np. uszkodzoną izolacją przewodu, wilgocią, wadliwym urządzeniem elektrycznym, a nawet zużytą żarówką w niektórych przypadkach. Zamiast ignorować zadziałanie RCD lub próbować je ominąć, należy zlokalizować przyczynę problemu i ją usunąć. Ignorowanie sygnałów wysyłanych przez różnicówkę to prosta droga do narażenia się na niebezpieczeństwo.
Błąd: Jeden wyłącznik RCD na cały dom – dlaczego to zły pomysł?
Instalowanie tylko jednego wyłącznika różnicowoprądowego dla całej instalacji elektrycznej w domu jest częstym, ale niezalecanym błędem. W przypadku wystąpienia jakiegokolwiek problemu z prądem upływu w którymkolwiek obwodzie, taki jeden RCD odetnie zasilanie w całym domu. Jest to nie tylko bardzo uciążliwe (np. brak prądu w kuchni, gdy problem dotyczy łazienki), ale także utrudnia lokalizację usterki. Zaleca się podział instalacji na kilka sekcji, z których każda jest chroniona osobnym wyłącznikiem RCD. Pozwala to na precyzyjniejsze diagnozowanie problemów i minimalizuje niedogodności.
Przeczytaj również: Różnicówka typu F - niezbędna w nowoczesnym domu? Sprawdź!

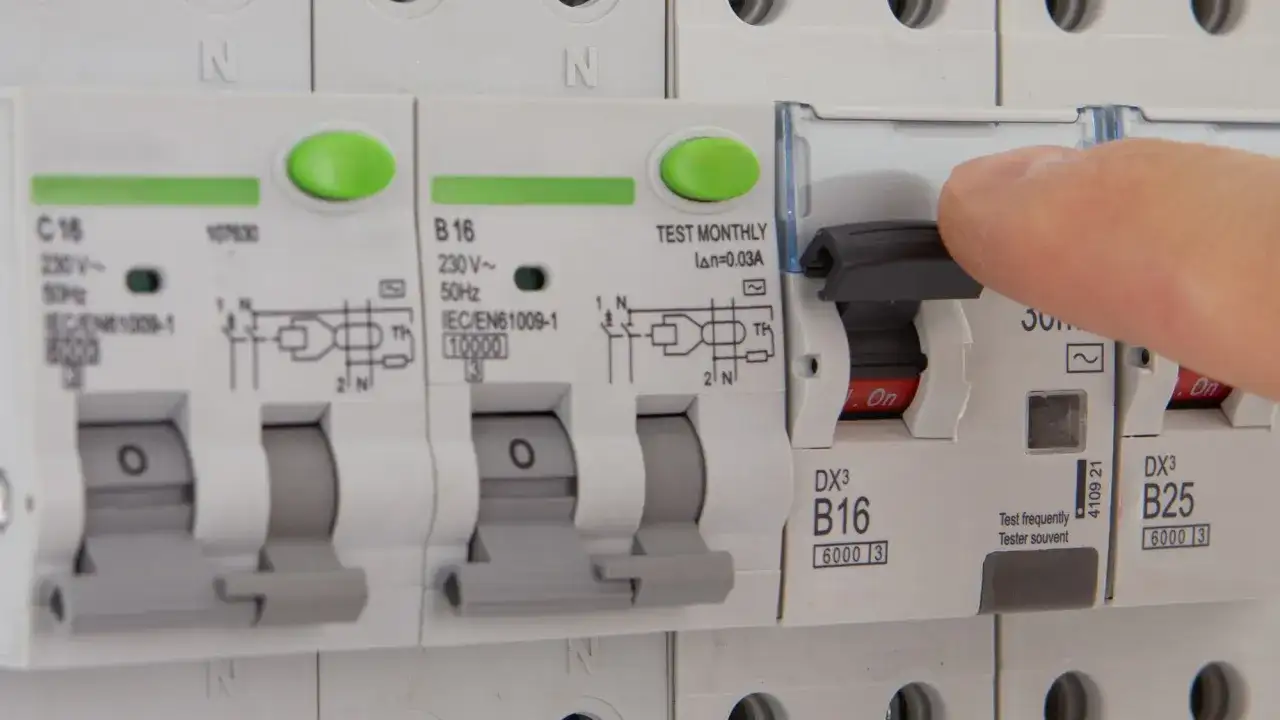

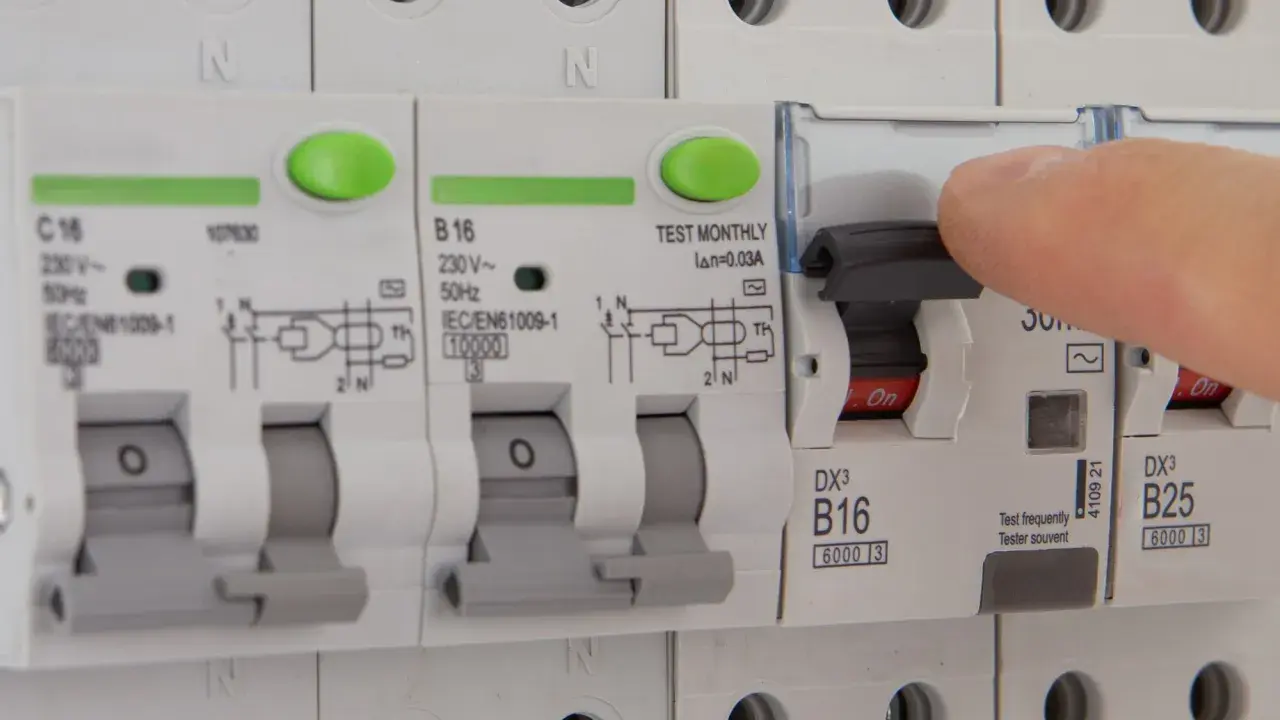

Brak regularnego testowania – jak sprawdzić, czy Twoja ochrona wciąż działa?
Wyłączniki różnicowoprądowe, jak każde urządzenie mechaniczne, mogą ulec awarii lub po prostu stracić swoje właściwości w wyniku upływu czasu. Dlatego tak ważne jest regularne testowanie ich sprawności. Większość RCD posiada wbudowany przycisk „TEST”. Naciśnięcie go powinno spowodować natychmiastowe zadziałanie wyłącznika i odcięcie zasilania. Zaleca się przeprowadzanie takiej kontroli co najmniej raz na miesiąc lub kwartał. Jest to prosta i szybka czynność, która pozwala upewnić się, że nasza ochrona przeciwporażeniowa działa prawidłowo i jest gotowa do zadziałania w razie potrzeby.
