Cały dom bez prądu? Dlaczego wybija główny bezpiecznik przy zwarciu

Czy zdarzyło Ci się, że po zwarciu w jednym gniazdku nagle zgasło światło w całym domu? To frustrujące doświadczenie, które może wskazywać na poważniejszy problem z instalacją elektryczną. Wybijanie głównego bezpiecznika zamiast tego odpowiedzialnego za dany obwód to sygnał, że coś jest nie tak z tzw. selektywnością zabezpieczeń. Zrozumienie przyczyn tego zjawiska jest kluczowe dla bezpieczeństwa Twojego domu i domowników, dlatego warto poświęcić chwilę na poznanie tego zagadnienia.

Dlaczego to zjawisko to sygnał alarmowy dla Twojej instalacji?

Wyobraź sobie sytuację: włączasz toster, a nagle zapada absolutna ciemność w całym mieszkaniu. To nie tylko kwestia chwilowego dyskomfortu, ale przede wszystkim sygnał alarmowy dla Twojej instalacji elektrycznej. Kiedy podczas zwarcia w jednym, niewielkim obwodzie (na przykład w gniazdku, do którego podłączony jest toster) wybija główny bezpiecznik, a nie ten przypisany do konkretnego obwodu, oznacza to poważne problemy z tzw. selektywnością zabezpieczeń. Prawidłowo działająca instalacja powinna reagować tylko tam, gdzie wystąpiła awaria, odcinając zasilanie tylko w uszkodzonym fragmencie. Brak takiej reakcji może prowadzić do rozległych awarii, utrudniać lokalizację usterki, a co najważniejsze stwarzać realne zagrożenie pożarowe i porażeniowe. Dlatego tak ważne jest zrozumienie, dlaczego bezpieczniki nie działają tak, jak powinny.

Główny winowajca: Czym jest i dlaczego zawodzi "selektywność zabezpieczeń"?

Kluczowym pojęciem, które musimy zrozumieć, aby wyjaśnić problem wybijającego bezpiecznika głównego, jest selektywność zabezpieczeń. Mówiąc najprościej, selektywność oznacza, że w przypadku wystąpienia zwarcia lub przeciążenia, zadziała tylko to zabezpieczenie, które znajduje się najbliżej miejsca awarii. To ono ma za zadanie odizolować wadliwy fragment instalacji, podczas gdy reszta systemu pozostaje pod napięciem. Wyobraźmy sobie długi szereg połączonych ze sobą bezpieczników od tego głównego, przez pośrednie, aż po te na końcu, chroniące poszczególne gniazdka. Jeśli w ostatnim gniazdku dojdzie do zwarcia, to właśnie bezpiecznik odpowiedzialny za ten konkretny obwód powinien zadziałać. Kiedy wybija bezpiecznik główny, oznacza to, że ten mechanizm zawiódł. Selektywność możemy rozpatrywać w dwóch aspektach: selektywności prądowej, która dotyczy wartości prądu znamionowego bezpieczników, oraz selektywności czasowej, która odnosi się do czasu reakcji zabezpieczenia na przepływający prąd. Oba te czynniki muszą być odpowiednio dobrane, aby instalacja działała poprawnie i bezpiecznie.

Najczęstsze błędy w instalacji, które prowadzą do problemu. Sprawdź, czy nie dotyczą Ciebie

Problem braku selektywności zabezpieczeń nie pojawia się znikąd. Zazwyczaj jest wynikiem konkretnych błędów popełnionych na etapie projektowania lub modernizacji instalacji. Oto najczęstsze z nich:

• Błąd #1: Zbyt mała różnica w wartościach bezpieczników (np. 25A i 20A). Jeśli główny bezpiecznik ma wartość 25A, a zabezpieczenie obwodu, w którym wystąpiło zwarcie, wynosi 20A, różnica między nimi jest niewielka. W przypadku gwałtownego prądu zwarciowego, który jest wielokrotnie wyższy od prądu znamionowego, oba zabezpieczenia mogą zareagować niemal jednocześnie, ponieważ próg zadziałania jest zbyt zbliżony. Prawidłowa selektywność wymaga zazwyczaj większej różnicy w wartościach prądu znamionowego pomiędzy kolejnymi zabezpieczeniami w szeregu.
• Błąd #2: Niewłaściwa charakterystyka bezpieczników co oznaczają literki B, C i D? Wyłączniki nadprądowe, powszechnie nazywane "esami", posiadają charakterystyki czasowo-prądowe, oznaczane literami B, C lub D. Określają one, przy jakiej krotności prądu znamionowego i jak szybko zadziała zabezpieczenie. Charakterystyka B jest najczulsza i reaguje przy prądzie 3-5-krotności prądu znamionowego, dlatego jest stosowana głównie do ochrony obwodów oświetleniowych i gniazd. Charakterystyka C jest mniej czuła (reaguje przy 5-10-krotności prądu znamionowego) i nadaje się do ochrony urządzeń z większym prądem rozruchowym, takich jak silniki czy pralki. Charakterystyka D (10-20-krotności) jest stosowana w specyficznych zastosowaniach, np. przy ochronie transformatorów. Jeśli główny bezpiecznik ma np. charakterystykę C, a obwodowy B, to przy pewnych wartościach prądu zwarciowego, bezpiecznik o niższej charakterystyce (B) może zadziałać szybciej, ale jeśli prąd jest bardzo wysoki, to główny bezpiecznik (C) może zareagować równolegle lub nawet pierwszy, niwecząc selektywność.
• Błąd #3: Bardzo wysoki prąd zwarcia kiedy nawet poprawna instalacja może zawieść? Czasami nawet prawidłowo dobrane zabezpieczenia mogą zawieść. Dzieje się tak w przypadku zwarć o ekstremalnie wysokich wartościach prądu. Wyzwalacz elektromagnetyczny w wyłącznikach nadprądowych reaguje błyskawicznie, w ułamkach sekundy. Jeśli prąd zwarciowy jest na tyle duży, że przekracza progi zadziałania obu zabezpieczeń z bardzo dużą krotnością, oba mogą zadziałać niemal jednocześnie, co prowadzi do wyłączenia całego obwodu zasilania.
• Błąd #4: "Zmęczone" lub wadliwe zabezpieczenia w starszych instalacjach. Instalacje elektryczne, szczególnie te starsze, mogą być wyposażone w zabezpieczenia, które z biegiem lat uległy zużyciu lub po prostu są wadliwe. Mechanizmy wewnątrz bezpieczników mogą nie działać już z pierwotną precyzją, co wpływa na ich czas reakcji i może prowadzić do problemów z selektywnością. Nawet jeśli kiedyś były poprawnie dobrane, ich stan techniczny może się pogorszyć.

Według danych Radiolex, problem ten jest częsty zarówno w starszych, jak i nowych instalacjach, gdzie z oszczędności lub niewiedzy nie zastosowano odpowiedniej koordynacji zabezpieczeń. Każda ingerencja w dobór zabezpieczeń powinna być wykonywana przez elektryka z uprawnieniami po wykonaniu odpowiednich pomiarów.

Szybka diagnoza w domu: Co możesz sprawdzić samodzielnie (i bezpiecznie)?

Chociaż zaawansowane prace przy instalacji elektrycznej wymagają fachowca, istnieją pewne kroki, które możesz podjąć samodzielnie, aby wstępnie zdiagnozować problem i zebrać informacje, które przydadzą się elektrykowi:

1. Odczytaj oznaczenia na bezpiecznikach: Jak interpretować cyfry i litery w Twojej rozdzielnicy?

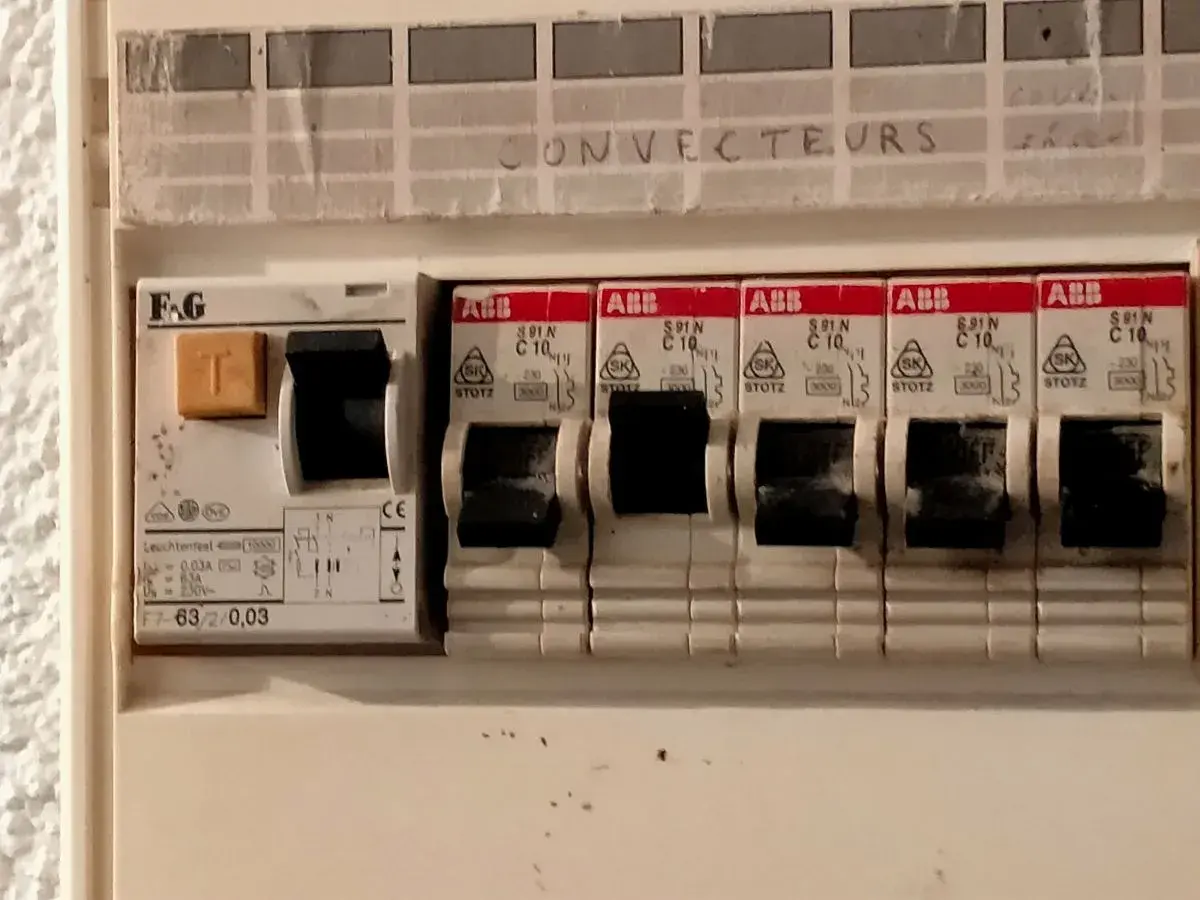

   Otwórz swoją rozdzielnicę elektryczną (upewnij się, że jest to bezpieczne i nie dotykaj niczego, co mogłoby być pod napięciem). Na każdym zabezpieczeniu (wyłączniku nadprądowym) znajdziesz oznaczenia. Najważniejsze z nich to:

   • Wartość prądu znamionowego (w Amperach, np. 16A, 20A, 25A): Ta liczba określa maksymalny prąd, jaki może bezpiecznie płynąć przez dany obwód, zanim zabezpieczenie zadziała. Zapisz wartości dla bezpiecznika głównego i dla bezpiecznika obwodu, w którym najczęściej występuje problem.
   • Charakterystyka czasowo-prądowa (litery B, C, D): Jak wspomnieliśmy wcześniej, te litery określają, jak szybko zabezpieczenie zareaguje na przepięcie. Zapisz je dla każdego z podejrzanych bezpieczników.

   Porównaj te wartości. Czy widzisz, że bezpiecznik główny i obwodowy mają bardzo zbliżone wartości prądowe? Czy charakterystyki wydają się być logicznie dobrane (np. B dla oświetlenia, C dla urządzeń z silnikami)?

2. Analiza sytuacji: Czy problem pojawia się zawsze, czy przy podłączaniu konkretnego urządzenia?

   Spróbuj przypomnieć sobie, kiedy dokładnie dochodzi do wyłączenia głównego bezpiecznika. Czy dzieje się to za każdym razem, gdy wystąpi zwarcie w tym samym gniazdku? Czy problem pojawia się tylko wtedy, gdy podłączasz konkretne urządzenie? Jeśli problem jest powtarzalny i związany z jednym urządzeniem, może to sugerować, że to właśnie ono jest źródłem problemu (np. ma uszkodzony kabel lub wewnętrzne zwarcie). Jeśli jednak problem pojawia się losowo lub przy różnych urządzeniach, wskazuje to bardziej na problem z samą instalacją lub zabezpieczeniami.

3. Czerwona flaga: Kiedy bezwzględnie musisz wezwać elektryka?

   Istnieją sytuacje, w których nie należy zwlekać ani na chwilę. Bezwzględnie wezwij wykwalifikowanego elektryka, jeśli:

   • Bezpiecznik wybija bardzo często, nawet przy normalnym obciążeniu.
   • Słyszysz trzaski lub widzisz iskrzenie w okolicy rozdzielnicy lub gniazdek.
   • Czujesz zapach spalenizny.
   • Nie jesteś w stanie samodzielnie zidentyfikować przyczyny problemu lub masz jakiekolwiek wątpliwości co do bezpieczeństwa instalacji.
   • Po wyłączeniu bezpiecznika nie można go ponownie załączyć lub natychmiast wybija ponownie.

   Pamiętaj, że bezpieczeństwo jest najważniejsze. Nie próbuj na siłę naprawiać problemów, których nie rozumiesz.

Jak profesjonalista rozwiązuje problem braku selektywności?

Kiedy samodzielna diagnoza wskazuje na problem z selektywnością, na scenę wkracza wykwalifikowany elektryk. Fachowiec dysponuje wiedzą, narzędziami i uprawnieniami, aby precyzyjnie zdiagnozować i naprawić usterkę. Jego działania zazwyczaj obejmują kilka kluczowych etapów:

1. Pomiary impedancji pętli zwarcia klucz do prawidłowego doboru zabezpieczeń.

   To jeden z najważniejszych etapów diagnostyki. Pomiary impedancji pętli zwarcia pozwalają elektrykowi ocenić, jak szybko i skutecznie zadziałają zabezpieczenia w przypadku wystąpienia zwarcia. Wyniki tych pomiarów są kluczowe do ustalenia, czy istniejące zabezpieczenia są odpowiednio dobrane do potrzeb danej instalacji i czy zapewniają wymaganą selektywność. Bez tych pomiarów dobór zabezpieczeń jest w zasadzie "na oko", co jest obarczone dużym ryzykiem.

2. Dobór odpowiednich charakterystyk i wartości prądowych przez fachowca.

   Na podstawie wyników pomiarów oraz analizy istniejącej instalacji, elektryk dobiera właściwe wartości prądowe i charakterystyki czasowo-prądowe dla poszczególnych zabezpieczeń. Może to oznaczać wymianę bezpiecznika głównego na taki o wyższej wartości lub innej charakterystyce, a także dostosowanie zabezpieczeń obwodowych. Celem jest stworzenie hierarchii zabezpieczeń, gdzie w przypadku awarii zadziała tylko to najbliższe miejsca zwarcia.

3. Czy istnieją specjalne "bezpieczniki selektywne" i kiedy się je stosuje?

   Tak, istnieją specjalne wyłączniki nadprądowe, które są projektowane z myślą o zapewnieniu selektywności, nawet w trudniejszych warunkach. Są one zazwyczaj droższe od standardowych wyłączników typu "S". Stosuje się je w sytuacjach, gdy wymagana jest bardzo wysoka pewność selektywności, na przykład w rozbudowanych instalacjach przemysłowych, budynkach użyteczności publicznej, czy w instalacjach, gdzie standardowe rozwiązania nie są wystarczające. Elektryk oceni, czy zastosowanie takich specjalistycznych zabezpieczeń jest konieczne w Twoim przypadku.

Jak zapewnić prawidłowe działanie zabezpieczeń w przyszłości?

Problem wybijającego głównego bezpiecznika to sygnał, że warto przyjrzeć się całej instalacji elektrycznej. Dbanie o jej prawidłowe działanie to inwestycja w bezpieczeństwo i komfort Twojego domu.

1. Zasady modernizacji instalacji: Inwestycja, która chroni Twój dom i życie.

   Jeśli Twoja instalacja jest stara lub była modyfikowana bez odpowiedniej wiedzy, warto rozważyć jej kompleksową modernizację. Prawidłowo zaprojektowana i wykonana instalacja, z odpowiednio dobranymi zabezpieczeniami, zapewni bezpieczeństwo na lata. Modernizacja to nie tylko koszt, ale przede wszystkim inwestycja w ochronę mienia i życia domowników przed pożarem czy porażeniem prądem.

2. Okresowe przeglądy instalacji elektrycznej dlaczego nie warto na nich oszczędzać?

   Instalacja elektryczna, podobnie jak inne systemy w domu, wymaga regularnej kontroli. Zlecaj okresowe przeglądy instalacji elektrycznej wykwalifikowanemu elektrykowi. Pozwoli to na wczesne wykrycie potencjalnych problemów, takich jak zużyte bezpieczniki, luźne połączenia czy uszkodzone przewody, zanim przerodzą się one w poważną awarię. Regularne przeglądy są kluczowe dla utrzymania instalacji w dobrym stanie technicznym i zapewnienia jej bezpiecznego działania.
