Wybór odpowiedniego wyłącznika różnicowoprądowego (RCD), potocznie zwanego "różnicówką", to kluczowy element bezpieczeństwa każdej instalacji elektrycznej. Ten artykuł przeprowadzi Cię przez świat typów różnicówek, wyjaśniając ich działanie, zastosowanie oraz pomoże podjąć świadomą decyzję o wyborze najlepszego zabezpieczenia dla Twojego domu czy obiektu.
Dlaczego wybór właściwej różnicówki to fundament bezpieczeństwa w Twoim domu?
Instalacja elektryczna to krwiobieg każdego nowoczesnego budynku. Od jej niezawodności i bezpieczeństwa zależy nie tylko komfort życia, ale przede wszystkim zdrowie i życie domowników, a także ochrona cennego mienia. W tym kontekście wyłączniki różnicowoprądowe (RCD) odgrywają rolę absolutnie fundamentalną. To nie tylko wymóg formalny, wpisany w przepisy budowlane i normy, ale przede wszystkim zaawansowane technologicznie urządzenia, które w krytycznych momentach mogą dosłownie uratować życie. Świadomy wybór odpowiedniego typu i parametrów różnicówki to inwestycja w spokój i bezpieczeństwo na lata.
Różnicówka a bezpiecznik – poznaj kluczową różnicę w ochronie
Często spotykam się z pytaniem, czym właściwie różni się różnicówka od zwykłego bezpiecznika nadprądowego. To kluczowe rozróżnienie, które warto zrozumieć. Bezpiecznik nadprądowy, potocznie nazywany "esem" lub "bezkawelkiem", chroni instalację elektryczną przed skutkami przeciążeń i zwarć. Jego zadaniem jest przerwanie obwodu, gdy płynie przez niego zbyt duży prąd, co mogłoby doprowadzić do przegrzania przewodów i pożaru. Różnicówka działa na zupełnie innej zasadzie. Jej głównym zadaniem jest ochrona ludzi przed porażeniem prądem elektrycznym oraz ochrona przed pożarem spowodowanym prądami upływowymi. Działa ona na zasadzie porównywania prądów płynących w przewodzie fazowym i neutralnym. Jeśli wystąpi między nimi różnica, oznacza to, że prąd "ucieka" gdzieś indziej na przykład przez ciało człowieka i różnicówka natychmiast odcina zasilanie. Można to porównać do strażaka (różnicówka) i woźnego (bezpiecznik). Strażak reaguje na zagrożenie życia, podczas gdy woźny dba o porządek i zapobiega większym szkodom. Oba są potrzebne, ale ich role są odmienne.

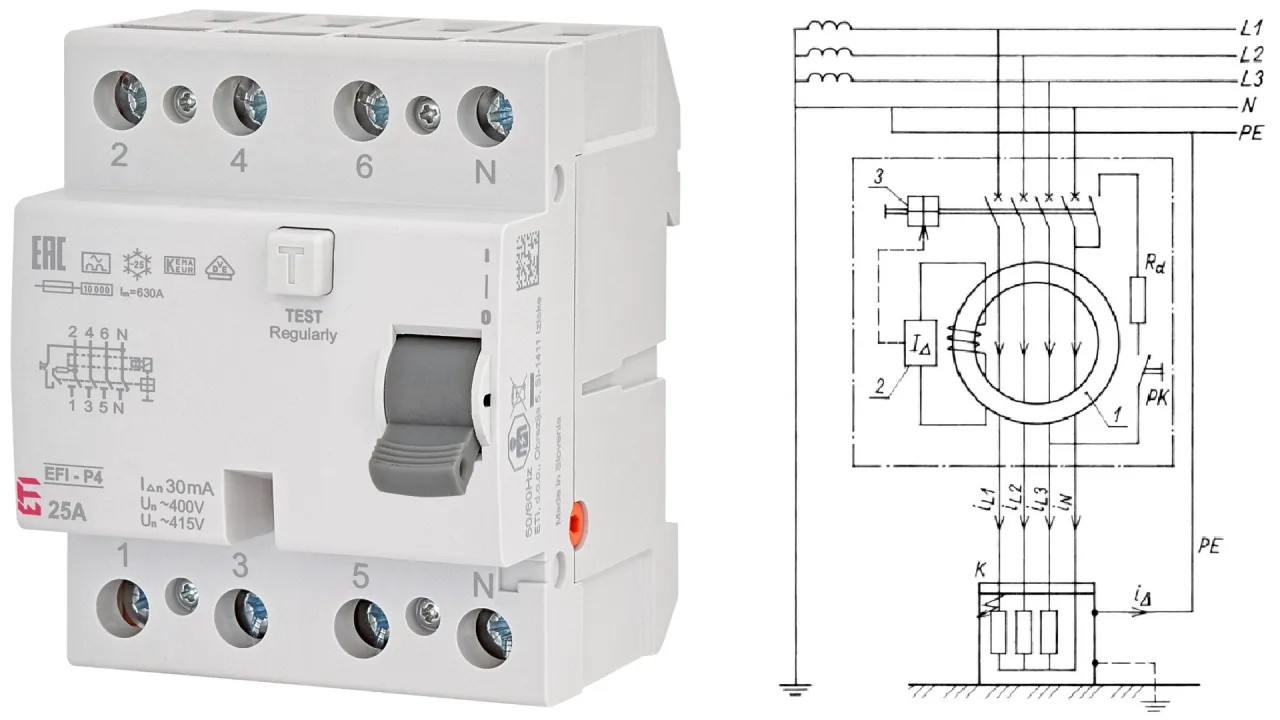

Jak działa wyłącznik różnicowoprądowy i kiedy ratuje życie?
Zasada działania różnicówki jest fascynująca w swojej prostocie i skuteczności. Wewnątrz urządzenia znajduje się specjalny transformator, który monitoruje prądy płynące w przewodach fazowym (L) i neutralnym (N). W normalnych warunkach, prąd wpływający do urządzenia przewodem fazowym powinien być równy prądowi wracającemu przewodem neutralnym. Jeśli jednak dojdzie do sytuacji, w której izolacja urządzenia jest uszkodzona, a ktoś dotknie jego metalowej obudowy, część prądu zacznie płynąć przez tę osobę do ziemi. W tym momencie prądy w przewodach L i N przestaną być równe. Różnicówka natychmiast wykryje tę nierównowagę, która jest sygnałem prądu upływowego. W ułamku sekundy, zanim prąd zdąży wyrządzić poważną krzywdę, różnicówka przerwie obwód, odcinając zasilanie. Scenariusze, w których różnicówka ratuje życie, są niestety realne: dotknięcie uszkodzonego tostera, którego izolacja jest przetarta, przypadkowe uszkodzenie przewodu pod napięciem podczas majsterkowania, czy awaria w pralce w każdej z tych sytuacji różnicówka może okazać się kluczowym zabezpieczeniem.

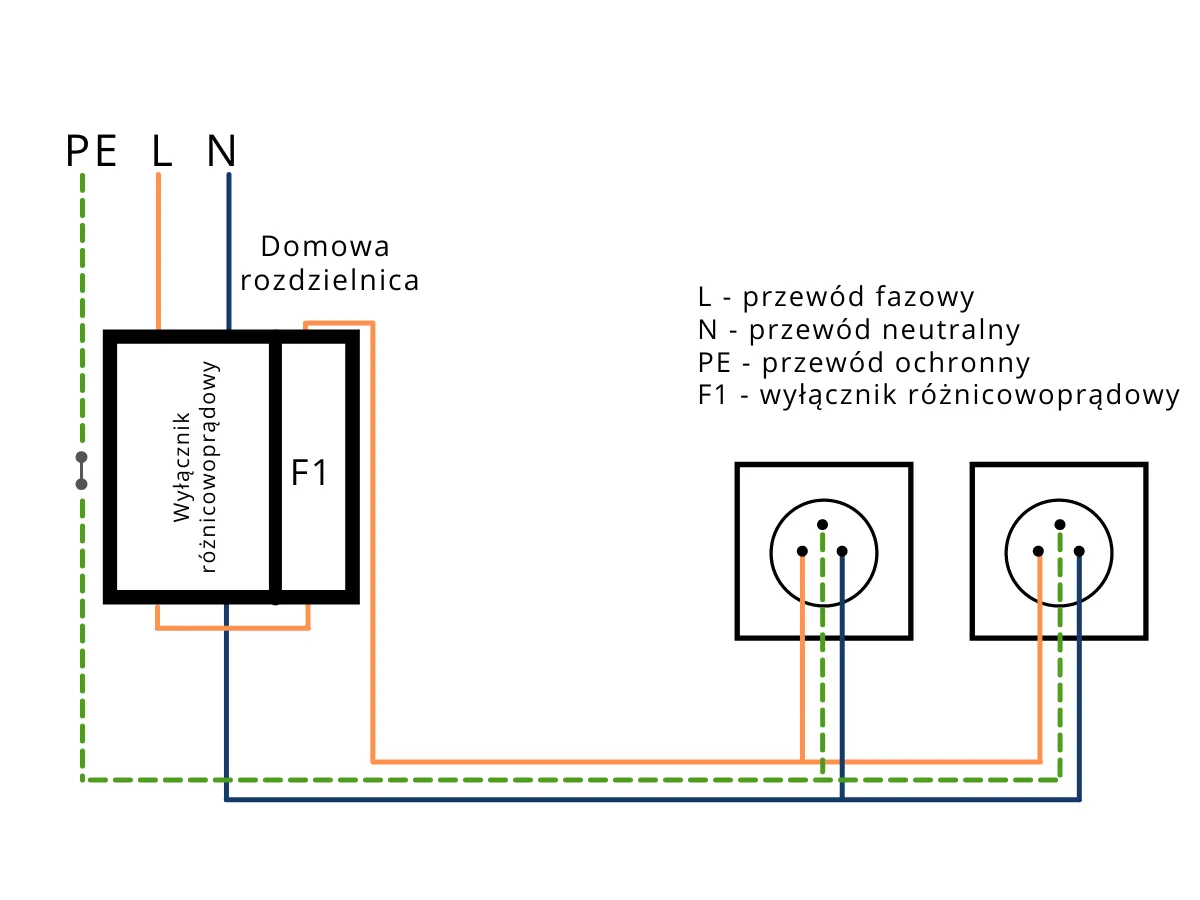

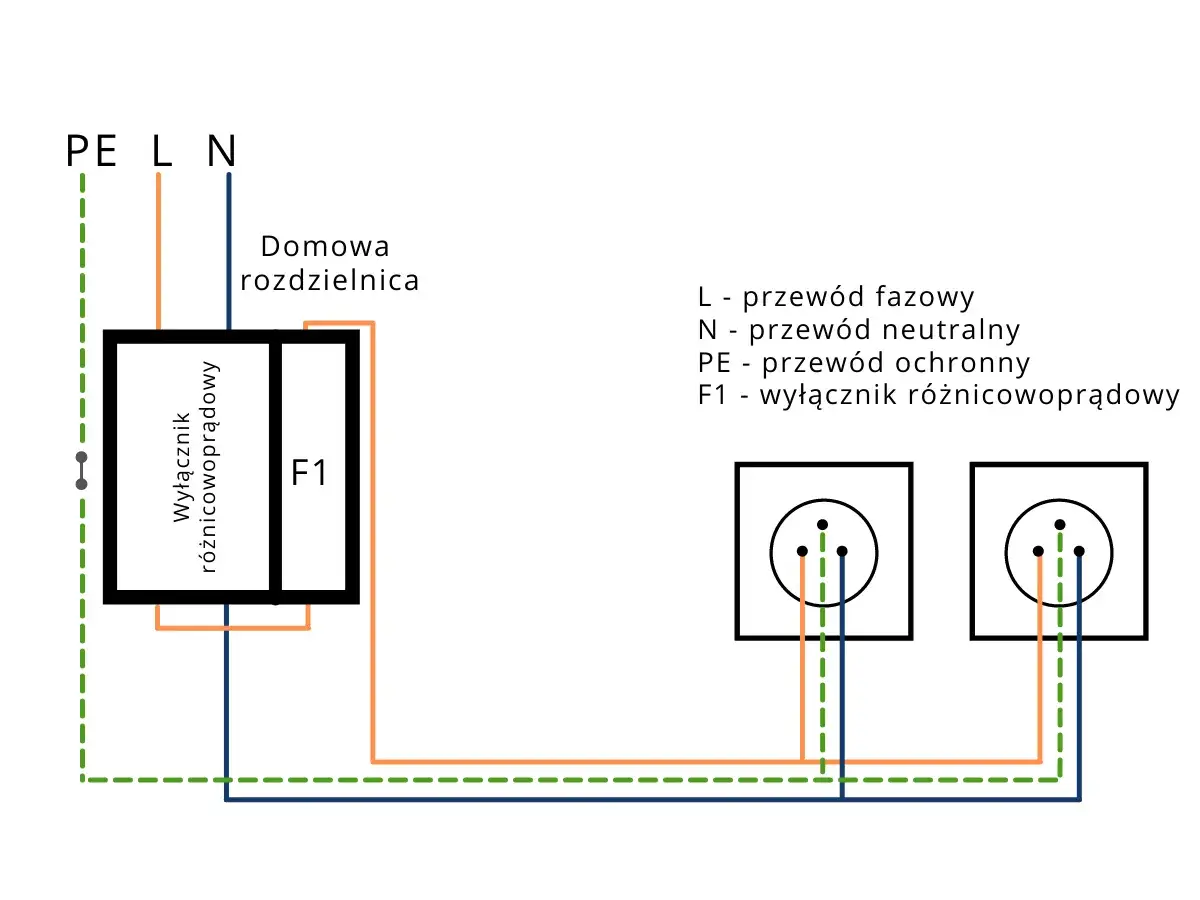

Kluczowe oznaczenia na obudowie – co musisz wiedzieć przed zakupem?
Kupując wyłącznik różnicowoprądowy, możemy poczuć się nieco zagubieni w gąszczu symboli i cyfr na jego obudowie. Jednak zrozumienie tych oznaczeń jest absolutnie kluczowe dla prawidłowego i bezpiecznego działania urządzenia w naszej instalacji. To nie są przypadkowe napisy każdy z nich niesie ze sobą ważną informację o możliwościach i przeznaczeniu danego modelu. Ignorowanie ich może prowadzić do nieprawidłowego działania zabezpieczenia, a w skrajnych przypadkach do zagrożenia.
Prąd znamionowy (In) – jak dopasować go do mocy urządzeń w obwodzie?
Prąd znamionowy, oznaczany jako "In", to jeden z podstawowych parametrów, który informuje nas o maksymalnym prądzie, jaki może stale przepływać przez wyłącznik różnicowoprądowy bez jego uszkodzenia. Jest to wartość wyrażana w amperach (A). Wyobraźmy sobie rurę wodociągową prąd znamionowy określa, jak duży strumień wody może przez nią bezpiecznie przepływać. Jeśli podłączymy do obwodu urządzenia o większej mocy, które będą pobierać prąd przekraczający wartość znamionową różnicówki, może ona ulec przegrzaniu, a nawet uszkodzeniu. Dlatego tak ważne jest, aby prąd znamionowy różnicówki był dobrany do obciążenia chronionego obwodu. Musi być on również skoordynowany z zabezpieczeniem nadprądowym (bezpiecznikiem) zainstalowanym na tym samym obwodzie. Zazwyczaj dobiera się go tak, aby był równy lub nieco większy od prądu znamionowego bezpiecznika, ale zawsze musi być dopasowany do sumy mocy urządzeń podłączonych do danego obwodu. Typowe wartości prądu znamionowego dla domowych instalacji to 25 A, 40 A czy 63 A.
Znamionowy prąd różnicowy (IΔn) – kiedy standardowe 30mA to konieczność, a kiedy potrzeba więcej?
Znamionowy prąd różnicowy, oznaczany jako "IΔn", to parametr, który określa czułość wyłącznika czyli jak małą różnicę prądów jest w stanie wykryć. Jest to kluczowa wartość, decydująca o tym, czy różnicówka spełni swoją rolę ochrony przeciwporażeniowej. Najczęściej spotykana i zalecana wartość dla ochrony ludzi to 30 mA (miliamperów). Takie wyłączniki są określane jako "wysokoczułe". Są one absolutnie niezbędne w obwodach gniazd wtyczkowych oraz w pomieszczeniach o zwiększonej wilgotności, takich jak łazienki, gdzie ryzyko porażenia jest większe. Wartość 30 mA jest na tyle niska, że przerwanie obwodu następuje zanim prąd zdąży spowodować poważne uszkodzenie organizmu. Istnieją jednak również różnicówki o wyższych progach zadziałania, np. 100 mA, 300 mA czy nawet 500 mA. Te wartości nie są już przeznaczone do bezpośredniej ochrony ludzi, ale pełnią funkcję ochrony przeciwpożarowej (wykrywają większe prądy upływowe, które mogłyby doprowadzić do zapłonu) lub są stosowane w rozbudowanych instalacjach do zapewnienia tzw. selektywności działania, o czym powiem więcej później.
Liczba biegunów (2P vs 4P) – kiedy potrzebujesz różnicówki do instalacji 1-fazowej, a kiedy do 3-fazowej?
Kolejnym ważnym parametrem jest liczba biegunów, czyli przewodów, które wyłącznik jest w stanie odłączyć. Najczęściej spotykamy się z wyłącznikami 2-biegunowymi (2P) i 4-biegunowymi (4P). Wybór zależy od rodzaju instalacji, którą chcemy zabezpieczyć. Wyłączniki 2-biegunowe (2P) są przeznaczone do instalacji jednofazowych, czyli tych, które zasilają większość standardowych gniazdek i urządzeń w naszych domach (napięcie 230V). Odłączają one jednocześnie przewód fazowy (L) i neutralny (N). Z kolei wyłączniki 4-biegunowe (4P) stosuje się w instalacjach trójfazowych (napięcie 400V), które zasilają bardziej energochłonne urządzenia, takie jak piece elektryczne, silniki trójfazowe czy niektóre rodzaje ogrzewania. Odłączają one wszystkie trzy przewody fazowe (L1, L2, L3) oraz przewód neutralny (N). Błędny wybór liczby biegunów na przykład próba zainstalowania różnicówki 2P w obwodzie 3-fazowym nie tylko uniemożliwi prawidłowe działanie urządzenia, ale może być również niebezpieczny.
Typy wyzwalania: serce każdej różnicówki. Który jest odpowiedni dla Ciebie?
Kiedy już rozumiemy podstawowe parametry, czas przyjrzeć się sercu każdej różnicówki jej typowi wyzwalania. To właśnie ten parametr decyduje o tym, jakie rodzaje prądów upływowych urządzenie jest w stanie wykryć i wyłączyć. W dobie wszechobecnej elektroniki, która generuje coraz bardziej złożone zakłócenia, wybór odpowiedniego typu różnicówki stał się kluczowy dla zapewnienia skutecznej i niezawodnej ochrony. Nie każdy typ poradzi sobie z każdym rodzajem prądu upływowego, dlatego ważne jest, aby dopasować go do specyfiki chronionych urządzeń.
Typ AC – klasyk, który w nowoczesnym domu już nie wystarcza
Wyłączniki typu AC to najstarsza i najprostsza kategoria różnicówek. Ich podstawową i jedyną zdolnością jest wykrywanie prądów upływowych o charakterze przemiennym, sinusoidalnym. Oznacza to, że zadziałają one tylko wtedy, gdy prąd "ucieka" w postaci zwykłego prądu zmiennego, jaki znamy z tradycyjnych urządzeń, takich jak żarówki czy proste grzałki. Niestety, w nowoczesnych instalacjach domowych, gdzie dominują urządzenia zasilane impulsowo (komputery, telewizory, ładowarki do telefonów) lub posiadające zaawansowaną elektronikę sterującą, prądy upływowe mogą mieć znacznie bardziej złożony charakter. Typ AC nie jest w stanie wykryć prądów pulsujących stałych ani gładkich prądów stałych. Dlatego też, choć kiedyś był standardem, dziś jest uznawany za przestarzały w większości zastosowań domowych i mieszkalnych. Może on być jeszcze stosowany w bardzo prostych obwodach, gdzie mamy pewność, że podłączane będą wyłącznie odbiorniki o charakterze czysto rezystancyjnym, ale nawet wtedy warto rozważyć nowocześniejsze rozwiązania.
Typ A – absolutny standard dla gniazdek i sprzętu AGD. Gdzie go zastosować?
Wyłączniki typu A to obecnie absolutny standard i zalecane rozwiązanie dla większości obwodów w instalacjach domowych i mieszkaniowych. Posiadają one wszystkie zdolności typu AC, co oznacza, że wykrywają prądy przemienne sinusoidalne, ale co najważniejsze, potrafią również wykryć prądy pulsujące stałe. Prądy te są generowane przez wiele nowoczesnych urządzeń elektronicznych, takich jak zasilacze impulsowe stosowane w komputerach, telewizorach, konsolach do gier, a także przez oświetlenie LED czy niektóre typy pralek i zmywarek. Dzięki temu typ A zapewnia znacznie skuteczniejszą ochronę niż typ AC w typowych warunkach domowych. Jest to więc idealny wybór do zabezpieczania obwodów gniazd wtyczkowych, obwodów oświetleniowych oraz większości urządzeń gospodarstwa domowego (AGD). Jeśli w Twoim domu znajdziesz urządzenia zasilane zasilaczami impulsowymi, z pewnością będziesz potrzebować różnicówki typu A.
Typ F – niezbędna ochrona dla nowoczesnych pralek, klimatyzatorów i pomp ciepła
Wyłączniki typu F stanowią kolejny krok naprzód w dziedzinie ochrony. Posiadają one wszystkie cechy wyłącznika typu A, czyli wykrywają prądy przemienne sinusoidalne oraz pulsujące stałe. Dodatkowo jednak, typ F jest zaprojektowany tak, aby skutecznie radzić sobie z prądami upływowymi o mieszanych częstotliwościach. Nowoczesne urządzenia, takie jak pralki z zaawansowaną elektroniką sterującą obrotami silnika, klimatyzatory inwerterowe czy pompy ciepła, mogą generować bardziej złożone prądy upływowe, które mogą być problematyczne dla standardowych różnicówek typu A. Wyłącznik typu F jest w stanie wykryć i zareagować na te bardziej skomplikowane zakłócenia, zapewniając stabilniejszą i bezpieczniejszą pracę tych urządzeń. Dlatego też, jeśli w Twoim domu znajdują się takie nowoczesne, energooszczędne urządzenia, warto rozważyć zastosowanie różnicówki typu F dla zapewnienia im optymalnej ochrony.Typ B – bezkompromisowe bezpieczeństwo dla fotowoltaiki i ładowarek do samochodów elektrycznych
Wyłączniki typu B to absolutna elita wśród różnicówek, oferująca najwyższy poziom ochrony. Posiadają one pełne spektrum możliwości: wykrywają prądy przemienne sinusoidalne, pulsujące stałe, a także co najważniejsze gładkie prądy stałe. Ten ostatni rodzaj prądu jest generowany przez urządzenia, które mają bezpośredni kontakt z prądem stałym, a następnie przetwarzają go w inny sposób. W praktyce oznacza to, że typ B jest absolutnie niezbędny wszędzie tam, gdzie mamy do czynienia z urządzeniami, które mogą generować prąd stały upływowy. Najważniejsze przykłady to oczywiście falowniki w instalacjach fotowoltaicznych, które przetwarzają prąd stały z paneli na prąd zmienny, oraz stacje ładowania pojazdów elektrycznych (tzw. wallboxy). Te urządzenia, ze względu na swoją specyfikę, mogą generować prądy stałe upływowe, które są niewykrywalne dla typów AC, A czy F. W takich zastosowaniach stosowanie typu B jest nie tylko zalecane, ale często obligatoryjne zgodnie z przepisami i normami bezpieczeństwa. To rozwiązanie gwarantujące bezkompromisowe bezpieczeństwo w najbardziej wymagających instalacjach.
Jak uniknąć kosztownych błędów? Praktyczny przewodnik doboru różnicówki
Wybór odpowiedniej różnicówki może wydawać się skomplikowany, ale przy odrobinie wiedzy i uwzględnieniu kilku kluczowych czynników, można uniknąć kosztownych błędów i zapewnić sobie optymalne bezpieczeństwo. Poniższy przewodnik pomoże Ci podjąć świadomą decyzję, dopasowując zabezpieczenie do specyfiki Twojej instalacji i potrzeb.
Jakie są wymagania dla obwodów w łazience i kuchni?
Łazienka i kuchnia to miejsca, gdzie ryzyko porażenia prądem elektrycznym jest podwyższone ze względu na obecność wody i zwiększoną wilgotność. Dlatego też, zgodnie z polskimi normami, obwody elektryczne w tych pomieszczeniach muszą być wyposażone w wyłączniki różnicowoprądowe o wysokiej czułości, czyli ze znamionowym prądem różnicowym (IΔn) nieprzekraczającym 30 mA. W większości przypadków, dla standardowych urządzeń AGD i oświetlenia, wystarczające okażą się różnicówki typu A. Jednak w przypadku nowoczesnych kuchni, gdzie często instalowane są zaawansowane płyty indukcyjne z rozbudowaną elektroniką, lub w łazienkach, gdzie stosujemy klimatyzatory inwerterowe, warto rozważyć zastosowanie różnicówki typu F. Zapewni ona dodatkową warstwę ochrony przed specyficznymi prądami upływowymi generowanymi przez te urządzenia.
Jaką różnicówkę dobrać do instalacji z falownikiem fotowoltaicznym?
Instalacje fotowoltaiczne to coraz popularniejsze rozwiązanie, jednak wymagają one szczególnej uwagi w kwestii doboru zabezpieczeń. Falowniki, które przetwarzają prąd stały z paneli słonecznych na prąd zmienny, mogą generować tzw. gładkie prądy stałe upływowe. Te specyficzne prądy są niewykrywalne dla standardowych różnicówek typu AC, A czy F. Co więcej, ich obecność w instalacji może prowadzić do uszkodzenia lub nieprawidłowego działania tych typów zabezpieczeń, a nawet do ich wyłączenia bez wyraźnego powodu. Dlatego też, dla zapewnienia bezpieczeństwa i zgodności z przepisami, w obwodach zasilanych przez falowniki fotowoltaiczne obligatoryjne jest stosowanie wyłączników różnicowoprądowych typu B. Tylko ten typ jest w stanie skutecznie wykryć i zareagować na prądy stałe upływowe.
Zabezpieczenie stacji ładowania (wallbox) – dlaczego najczęściej potrzebny jest typ B?
W związku z rosnącą popularnością samochodów elektrycznych, coraz więcej domów wyposażanych jest w domowe stacje ładowania, zwane wallboxami. Podobnie jak falowniki fotowoltaiczne, wallboxy również mogą generować prądy stałe upływowe. Z tego powodu, aby zapewnić pełne bezpieczeństwo podczas ładowania pojazdu i zapobiec potencjalnym zagrożeniom, dla zabezpieczenia obwodów zasilających stacje ładowania najczęściej wymagany jest wyłącznik różnicowoprądowy typu B. Tylko on gwarantuje skuteczną ochronę przed wszystkimi rodzajami prądów upływowych, w tym tymi stałymi, które mogą stanowić zagrożenie. Warto sprawdzić specyfikację techniczną konkretnego wallboxa, ale w większości przypadków typ B będzie optymalnym i najbezpieczniejszym wyborem.
Różnicówki selektywne (typ S) – jak zapewnić ciągłość zasilania w rozbudowanych instalacjach?
W przypadku rozbudowanych instalacji elektrycznych, gdzie priorytetem jest zapewnienie ciągłości zasilania i unikanie niepotrzebnych wyłączeń, stosuje się tzw. różnicówki selektywne, oznaczone jako typ S (od angielskiego "Selective"). Charakteryzują się one opóźnionym czasem zadziałania w porównaniu do standardowych różnicówek. Pozwala to na tzw. selektywność działania w przypadku wystąpienia prądu upływowego, zadziała tylko ta różnicówka, która jest najbliżej miejsca awarii, chroniąc tylko dany fragment instalacji. Pozostałe obwody, podłączone do innych różnicówek selektywnych (lub standardowych, znajdujących się wyżej w hierarchii), pozostaną zasilane. Jest to szczególnie ważne w obiektach przemysłowych, szpitalach czy dużych budynkach użyteczności publicznej, gdzie nagłe odcięcie zasilania mogłoby mieć poważne konsekwencje. W domowych instalacjach, różnicówki selektywne mogą być stosowane jako główne zabezpieczenie, chroniące całą instalację przed awarią, podczas gdy mniejsze różnicówki chronią poszczególne grupy obwodów.
Najczęstsze mity i pułapki związane z wyłącznikami różnicowoprądowymi
Wokół różnicówek narosło wiele mitów i nieporozumień, które mogą prowadzić do błędnych decyzji lub poczucia fałszywego bezpieczeństwa. Rozprawmy się z kilkoma najczęstszymi pułapkami i wyjaśnijmy, jak naprawdę działają te kluczowe zabezpieczenia.
Czy różnicówka chroni przed każdym rodzajem porażenia?
To jeden z najczęściej powtarzanych mitów. Choć różnicówka jest niezwykle skutecznym zabezpieczeniem i ratuje życie w wielu sytuacjach, nie jest ona magicznym środkiem chroniącym przed absolutnie każdym rodzajem porażenia prądem. Jej działanie opiera się na wykryciu różnicy prądów między przewodem fazowym a neutralnym. Oznacza to, że jeśli osoba dotknie jednocześnie dwóch przewodów fazowych (w instalacji trójfazowej) lub przewodu fazowego i neutralnego, a prąd nie będzie miał drogi ucieczki do ziemi (np. przez wilgotne ręce lub ciało), różnicówka może nie zadziałać. Dzieje się tak, ponieważ prądy płynące w przewodach L i N pozostają wtedy zrównoważone. Różnicówka jest więc kluczowym elementem ochrony, ale powinna być traktowana jako ochrona uzupełniająca, a nie jedyna. Należy zawsze pamiętać o podstawowych zasadach bezpieczeństwa przy pracy z prądem i unikać sytuacji potencjalnie niebezpiecznych.
Dlaczego moja nowa różnicówka "wybija" bez widocznego powodu?
To frustrujące doświadczenie, gdy nowa różnicówka zaczyna bez wyraźnego powodu wyłączać zasilanie. Zanim uznamy, że urządzenie jest wadliwe, warto rozważyć kilka potencjalnych przyczyn. Po pierwsze, może to być efekt sumy prądów upływowych z wielu urządzeń podłączonych do jednego obwodu. Nowoczesna elektronika, nawet w pełni sprawna, generuje niewielkie prądy upływowe. Gdy podłączymy ich wiele, suma może przekroczyć czułość różnicówki. Po drugie, problemem może być jedno z podłączonych urządzeń stare, uszkodzone lub po prostu wadliwe, które generuje zbyt duży prąd upływowy. Wilgoć w instalacji, niedoskonałości w okablowaniu, a nawet niewłaściwy dobór różnicówki (np. zbyt niska odporność na prądy udarowe w obwodach z elektroniką) również mogą być przyczyną takich "fałszywych alarmów". Warto przeprowadzić testy, odłączając poszczególne urządzenia, aby zlokalizować źródło problemu.
Przeczytaj również: Jaki bezpiecznik do gniazdek - Uniknij błędów, zadbaj o bezpieczeństwo
Czy jedna różnicówka na cały dom to dobry pomysł?
Zdecydowanie odradzam stosowanie tylko jednej różnicówki na całą instalację domową. Choć na pierwszy rzut oka może się to wydawać prostszym rozwiązaniem, w praktyce jest to bardzo nieefektywne i potencjalnie problematyczne. W przypadku zadziałania takiej jednej, centralnej różnicówki, cały dom zostaje pozbawiony zasilania. To nie tylko uciążliwe, ale także utrudnia lokalizację przyczyny awarii. Zamiast tego, znacznie lepszym rozwiązaniem jest podział instalacji na mniejsze obwody, z których każdy jest chroniony przez osobną różnicówkę. Pozwala to na precyzyjne zlokalizowanie uszkodzonego obwodu i odłączenie tylko jego, bez wpływu na resztę domu. W bardziej rozbudowanych instalacjach można zastosować wspomniane wcześniej różnicówki selektywne lub mniejsze różnicówki do poszczególnych grup obwodów, co zapewnia optymalny balans między bezpieczeństwem a ciągłością zasilania.
