Jaki bezpiecznik do gniazdek - Uniknij błędów, zadbaj o bezpieczeństwo

Wybór odpowiedniego bezpiecznika do gniazdek to nie tylko kwestia techniczna, ale przede wszystkim fundamentalny element zapewniający bezpieczeństwo domowej instalacji elektrycznej i jej użytkowników. Prawidłowo dobrana ochrona chroni przed pożarem, uszkodzeniem sprzętu i groźnym porażeniem prądem. W tym artykule dostarczę Ci konkretnych, praktycznych i wiarygodnych informacji, odpowiadając na kluczowe pytania dotyczące typu, wartości prądowej zabezpieczeń, obowiązujących norm, a także roli wyłączników różnicowoprądowych.

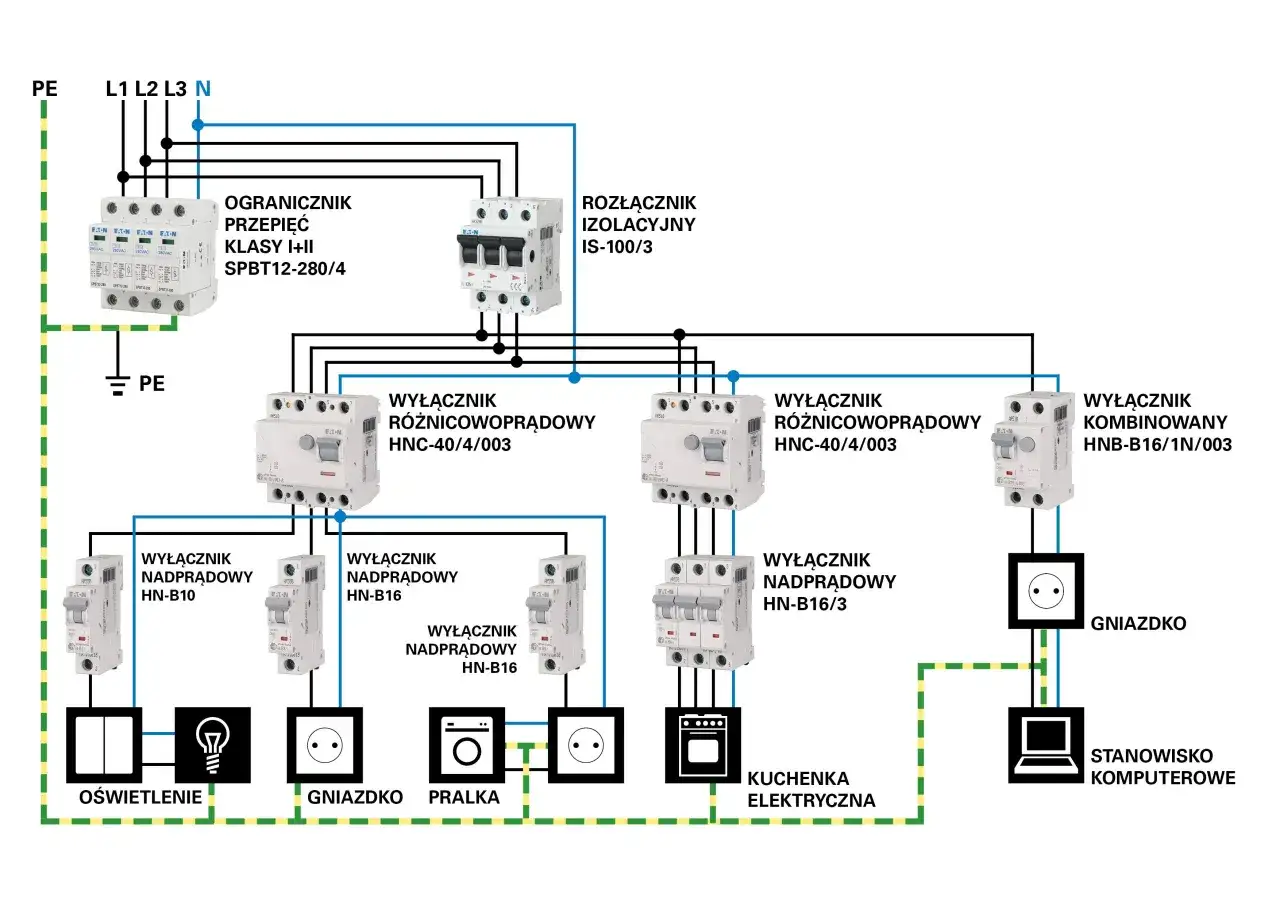

Dlaczego prawidłowy dobór bezpiecznika do gniazdek to fundament bezpieczeństwa Twojego domu

Prawidłowy dobór zabezpieczeń, czyli bezpieczników i wyłączników różnicowoprądowych, do gniazdek w domowej instalacji elektrycznej jest absolutnie kluczowy. To nie tylko wymóg formalny, wynikający z przepisów, ale przede wszystkim realna ochrona przed wieloma zagrożeniami. Zaniedbanie tej kwestii może prowadzić do przegrzania instalacji, a w skrajnych przypadkach nawet do pożaru. Co więcej, niewłaściwe zabezpieczenia nie uchronią nas przed groźnym porażeniem prądem, a także mogą doprowadzić do uszkodzenia podłączonych do gniazdek urządzeń. Dlatego tak ważne jest, aby wiedzieć, jaki bezpiecznik wybrać i dlaczego.

Rola bezpiecznika w instalacji elektrycznej – więcej niż tylko "korek"

Bezpiecznik, a precyzyjniej mówiąc wyłącznik nadprądowy, to urządzenie ochronne, które ma za zadanie automatycznie przerwać obwód elektryczny w momencie, gdy przepływający prąd przekroczy bezpieczną wartość. Nie jest to jedynie "korek", który trzeba wymienić po zadziałaniu, ale inteligentny element instalacji, zaprojektowany tak, aby chronić przewody przed przegrzaniem i zapobiegać pożarom. Jego działanie jest ściśle powiązane z wytrzymałością cieplną przewodów, które chroni.

Przeciążenie a zwarcie: dwa scenariusze, przed którymi chroni Cię odpowiednie zabezpieczenie

Wyłącznik nadprądowy chroni instalację przed dwoma głównymi rodzajami zagrożeń. Pierwszym jest przeciążenie, które występuje, gdy do obwodu podłączymy zbyt wiele urządzeń, pobierających łącznie więcej prądu, niż przewody są w stanie bezpiecznie przenieść. W takiej sytuacji prąd rośnie stopniowo, a wyłącznik nadprądowy, dzięki swojej charakterystyce, zadziała po pewnym czasie, gdy prąd osiągnie wartość powodującą niebezpieczne nagrzewanie się przewodów. Drugim zagrożeniem jest zwarcie, czyli gwałtowne, niekontrolowane połączenie między przewodami fazowym i neutralnym lub fazowym i ochronnym. W tym przypadku prąd rośnie błyskawicznie do bardzo wysokich wartości, a wyłącznik nadprądowy musi zareagować natychmiast, przerywając obwód w ułamku sekundy, aby zapobiec uszkodzeniom i pożarowi.

Przechodząc do konkretów, przyjrzyjmy się bliżej wyłącznikom nadprądowym, które są podstawowym zabezpieczeniem dla naszych gniazdek.

Wyłącznik nadprądowy (eska) – kluczowy element obwodu gniazdkowego

Wyłącznik nadprądowy, często potocznie nazywany "eską" ze względu na charakterystyczny kształt dźwigni, jest podstawowym elementem zabezpieczającym każdy obwód gniazdkowy w naszym domu. Jego głównym zadaniem jest ochrona przewodów przed skutkami przeciążenia i zwarcia, co jest kluczowe dla bezpieczeństwa całej instalacji.

Charakterystyka B czy C? Co oznacza ta litera i którą opcję wybrać do standardowych gniazdek?

Litera B lub C znajdująca się na obudowie wyłącznika nadprądowego określa jego charakterystykę wyzwalania. Ta charakterystyka mówi nam, przy jakim wzroście prądu ponad znamionowy wyłącznik zadziała. Dla standardowych obwodów gniazd wtykowych w domach, gdzie podłączamy typowe urządzenia AGD, RTV czy oświetlenie, zaleca się stosowanie wyłączników o charakterystyce B. Oznacza to, że wyłącznik zadziała przy prądzie od 3 do 5 razy większym od prądu znamionowego. Charakterystyka C, która zadziała przy prądzie od 5 do 10 razy większym, jest zarezerwowana dla urządzeń o dużym prądzie rozruchowym, na przykład silników elektrycznych czy niektórych urządzeń spawalniczych. Stosowanie charakterystyki C w standardowych obwodach gniazdkowych jest zazwyczaj nieuzasadnione i może prowadzić do niepotrzebnych wyłączeń.

Prąd znamionowy 16A: Dlaczego to standard dla domowych gniazdek?

W zdecydowanej większości domowych instalacji elektrycznych, obwody gniazd wtykowych 230V są zabezpieczane wyłącznikami nadprądowymi o prądzie znamionowym 16A. Jest to standard podyktowany przede wszystkim typowym obciążeniem, jakie generują urządzenia domowe. Taki prąd znamionowy zapewnia optymalny kompromis między możliwością podłączenia wielu urządzeń a bezpieczeństwem instalacji. Według danych e-lektryczne.pl, właśnie ta wartość jest najczęściej stosowana w polskich domach, zapewniając komfort użytkowania przy jednoczesnym zachowaniu odpowiedniego poziomu bezpieczeństwa.

Nierozerwalny duet: Jak przekrój przewodu 2,5 mm² wymusza stosowanie bezpiecznika B16?

W polskich normach budowlanych i elektrycznych istnieje ścisły związek między przekrojem przewodów a wartością stosowanego zabezpieczenia. Dla obwodów gniazd wtykowych 230V, standardem jest stosowanie przewodów miedzianych o przekroju 2,5 mm². Ten przekrój jest w stanie bezpiecznie przenieść prąd do około 21A w typowych warunkach instalacyjnych. Aby zapewnić margines bezpieczeństwa i zapobiec przegrzewaniu się przewodu, stosuje się zabezpieczenie o niższej wartości, czyli właśnie wyłącznik nadprądowy B16. Taka konfiguracja gwarantuje, że w przypadku przeciążenia, wyłącznik zadziała zanim przewód osiągnie temperaturę grożącą uszkodzeniem izolacji lub zapłonem. Jak podkreślają eksperci z e-lektryczne.pl, jest to kluczowe dla zapobiegania pożarom instalacji elektrycznych.

Oprócz ochrony przed przeciążeniem i zwarciem, niezwykle ważnym elementem ochrony w nowoczesnych instalacjach jest wyłącznik różnicowoprądowy.

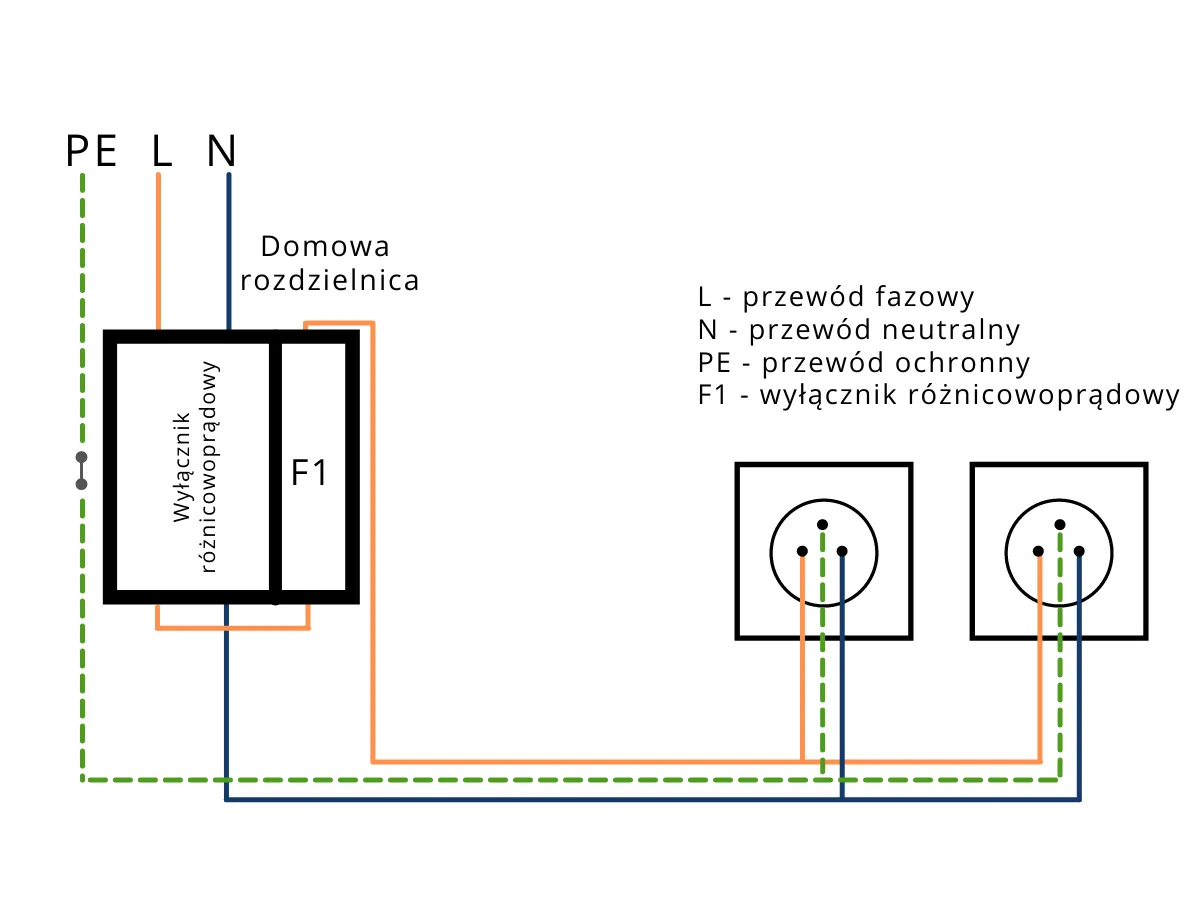

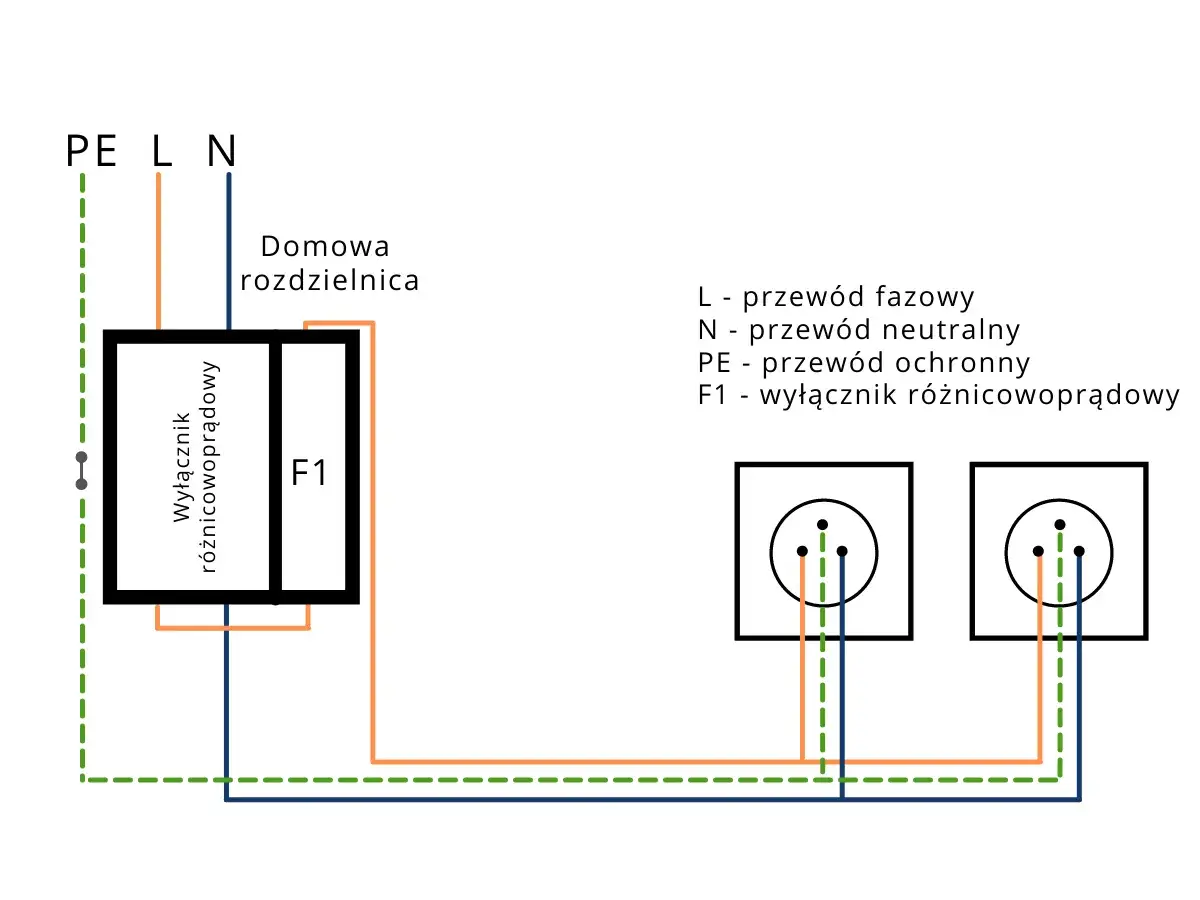

Wyłącznik różnicowoprądowy (różnicówka) – Twój osobisty strażnik przed porażeniem

Wyłącznik różnicowoprądowy, powszechnie znany jako "różnicówka", to urządzenie, które stanowi kluczową warstwę ochrony przed porażeniem prądem elektrycznym. Choć nie chroni przewodów przed przeciążeniem czy zwarciem, jego zadanie jest nieocenione ratuje życie ludzkie.

Jak działa "różnicówka" i dlaczego jest absolutnie obowiązkowa w nowych instalacjach?

Zasada działania wyłącznika różnicowoprądowego jest stosunkowo prosta, choć niezwykle skuteczna. Urządzenie to stale monitoruje prąd płynący w przewodzie fazowym i powracający w przewodzie neutralnym. W idealnej sytuacji wartości te powinny być sobie równe. Jeśli jednak dojdzie do sytuacji, w której prąd zacznie "uciekać" inną drogą na przykład przez ciało człowieka dotykającego uszkodzonego urządzenia wystąpi różnica prądów. Wyłącznik różnicowoprądowy wykrywa tę różnicę i w ułamku sekundy przerywa obwód, odcinając zasilanie. Zgodnie z polskimi normami, takimi jak PN-HD 60364, wyłączniki różnicowoprądowe są obowiązkowe dla obwodów gniazd wtykowych w nowych instalacjach, ponieważ stanowią one podstawową ochronę przed porażeniem.

Prąd upływu 30mA – dlaczego ta wartość ratuje życie?

Wartość 30mA (miliamperów), która jest najczęściej spotykana w wyłącznikach różnicowoprądowych chroniących obwody gniazdowe, nie jest przypadkowa. Jest to próg, poniżej którego przepływ prądu przez ciało człowieka jest zazwyczaj bezpieczny i nie prowadzi do groźnych dla życia zaburzeń rytmu serca. Wyłącznik różnicowoprądowy o tej czułości zadziała błyskawicznie, gdy tylko wykryje prąd upływu przekraczający tę wartość, zanim zdążą wystąpić poważne konsekwencje zdrowotne. Informacje dostępne na e-lektryczne.pl potwierdzają, że jest to standardowa i bezpieczna wartość dla ochrony przeciwporażeniowej.

Typ A czy AC? Jaki rodzaj wyłącznika różnicowoprądowego jest wymagany w nowoczesnym domu?

Wyłączniki różnicowoprądowe występują w różnych typach, z których najpopularniejsze w domowych instalacjach to AC i A. Typ AC reaguje na prądy upływu przemienne. Natomiast typ A jest bardziej zaawansowany reaguje zarówno na prądy przemienne, jak i pulsujące stałe. W dzisiejszych czasach, gdy w naszych domach znajduje się wiele urządzeń elektronicznych (komputery, ładowarki, telewizory), które mogą generować prądy pulsujące stałe, zaleca się stosowanie wyłączników typu A. Zgodnie z informacjami z e-lektryczne.pl, jest to często wymagane w nowoczesnych instalacjach, aby zapewnić kompleksową ochronę.

Poza standardowymi obwodami, istnieją miejsca w domu, gdzie instalacja elektryczna ma swoje specyficzne wymagania.

Specyficzne zastosowania – jakie bezpieczniki do gniazdek w kuchni, łazience i garażu?

Niektóre pomieszczenia w domu, ze względu na specyficzne warunki lub większe obciążenie, wymagają szczególnego podejścia do kwestii zabezpieczeń elektrycznych. Dotyczy to przede wszystkim kuchni, łazienek, a także miejsc, gdzie używamy urządzeń o dużej mocy.

Obwody w kuchni: jak zaplanować zabezpieczenia dla piekarnika, indukcji i zmywarki?

Kuchnia to serce domu, ale także miejsce o największym zapotrzebowaniu na energię elektryczną. Urządzenia takie jak piekarnik, płyta indukcyjna czy zmywarka pobierają znaczną moc. Z tego powodu zaleca się, aby każde z tych urządzeń było podłączone do oddzielnego obwodu. Dla tych obwodów nadal stosuje się wyłączniki nadprądowe o charakterystyce B lub C, najczęściej B16 lub C16, w zależności od prądu rozruchowego urządzenia. Ważne jest, aby te obwody były również zabezpieczone wyłącznikiem różnicowoprądowym 30mA, zgodnie z informacjami z e-lektryczne.pl.

Łazienka – strefy ochronne i wymogi dotyczące zabezpieczenia gniazd

Łazienka to pomieszczenie o podwyższonym ryzyku porażenia prądem ze względu na obecność wody. Dlatego też obowiązują tu zaostrzone wymogi bezpieczeństwa. Instalacja elektryczna w łazience musi być wykonana zgodnie z podziałem na strefy ochronne, a wszystkie obwody gniazd wtykowych muszą być bezwzględnie zabezpieczone wyłącznikiem różnicowoprądowym o prądzie znamionowym 30mA. Dodatkowo, dla obwodów gniazd w strefach 1 i 2, wymagane jest stosowanie urządzeń o obniżonym napięciu lub specjalnych gniazd.

Gniazdo siłowe (400V) – jaki bezpiecznik trójfazowy do warsztatu lub kuchni?

Gniazda siłowe, czyli trójfazowe o napięciu 400V, są stosowane w domach do zasilania urządzeń o bardzo dużej mocy, takich jak profesjonalne piekarniki, niektóre płyty indukcyjne, czy maszyny w przydomowym warsztacie. Zabezpieczenie dla takich gniazd musi być trójfazowe i odpowiednio dobrane do prądu znamionowego gniazda. Dla gniazda o prądzie znamionowym 16A stosuje się trójfazowy wyłącznik nadprądowy C16, natomiast dla gniazda 32A wyłącznik C32. Jest to standardowe podejście, zgodne z zaleceniami e-lektryczne.pl.

Nawet znając prawidłowe zasady, łatwo popełnić błędy. Oto najczęstsze z nich.

Najczęstsze błędy przy doborze bezpieczników do gniazdek – tego musisz unikać!

Podczas projektowania i modernizacji instalacji elektrycznych często zdarzają się błędy, które mogą mieć poważne konsekwencje. Świadomość najczęściej popełnianych pomyłek pozwala uniknąć zagrożeń.

1. Błąd nr 1: Zbyt "mocny" bezpiecznik – prosta droga do przegrzania przewodów i pożaru

   Jednym z najpoważniejszych błędów jest stosowanie wyłącznika nadprądowego o zbyt wysokiej wartości prądowej w stosunku do przekroju przewodów. Na przykład, zamontowanie bezpiecznika B25 w obwodzie zabezpieczającym przewody 2,5 mm² jest niezwykle niebezpieczne. Taki bezpiecznik nie zadziała przy przeciążeniu, które mogłoby doprowadzić do przegrzania przewodów, uszkodzenia izolacji, a w konsekwencji do pożaru. Bezpiecznik musi być dopasowany do najsłabszego elementu w obwodzie, którym są właśnie przewody.

2. Błąd nr 2: Niewłaściwa charakterystyka (np. C zamiast B) i ciągłe "wybijanie korków"

   Jak już wspominałem, stosowanie wyłącznika o nieodpowiedniej charakterystyce wyzwalania może być problematyczne. Choć charakterystyka C jest potrzebna w specyficznych zastosowaniach, jej użycie w standardowych obwodach gniazdkowych, gdzie wystarczy charakterystyka B, może prowadzić do częstych i nieuzasadnionych wyłączeń prądu. Dzieje się tak, gdy urządzenia o stosunkowo niewielkim prądzie rozruchowym, ale nieco wyższym niż standardowy, powodują zadziałanie wyłącznika C, który powinien być stosowany przy większych obciążeniach rozruchowych.

3. Błąd nr 3: Brak wyłącznika różnicowoprądowego w modernizowanej instalacji

   Wiele starszych instalacji elektrycznych nie posiada wyłączników różnicowoprądowych. Podczas modernizacji lub remontu często pomija się ten kluczowy element ochrony przeciwporażeniowej. Jest to poważny błąd, ponieważ brak "różnicówki" naraża domowników na bezpośrednie ryzyko porażenia prądem, zwłaszcza w miejscach, gdzie ryzyko kontaktu z wodą jest większe, jak łazienki czy kuchnie. Zgodnie z przepisami, nowe instalacje muszą być wyposażone w RCD, a modernizowane powinny być dostosowywane do współczesnych standardów bezpieczeństwa.

Chcesz mieć pewność, że Twoja instalacja jest bezpieczna? Oto jak możesz to sprawdzić.

Krok po kroku: Jak sprawdzić, czy masz prawidłowo dobrane bezpieczniki?

Samodzielna weryfikacja stanu domowej instalacji elektrycznej może dać Ci pewność co do jej bezpieczeństwa. Oto kilka praktycznych wskazówek, jak to zrobić.

1. Odczytywanie oznaczeń na bezpiecznikach – co mówią cyfry i litery?

   Każdy wyłącznik nadprądowy ma na obudowie oznaczenie, np. B16. Litera "B" oznacza charakterystykę wyzwalania (w tym przypadku standardową dla gniazdek), a liczba "16" to prąd znamionowy w amperach. Wyłączniki różnicowoprądowe mają oznaczenia takie jak 30mA (czułość na prąd upływu) oraz typ (np. "A"). Sprawdź, czy te oznaczenia odpowiadają standardom opisanym w tym artykule dla gniazdek 230V powinno być to zazwyczaj B16 i RCD 30mA Typ A.

2. Przeczytaj również: Napięcie na przewodzie neutralnym - dlaczego i co robić?

   Kiedy niezbędna jest konsultacja z elektrykiem? Objawy, których nie wolno ignorować

   Jeśli po sprawdzeniu oznaczeń masz jakiekolwiek wątpliwości, lub zauważysz niepokojące objawy, koniecznie skontaktuj się z wykwalifikowanym elektrykiem. Do objawów, których absolutnie nie wolno ignorować, należą: częste "wybijanie korków" (bez wyraźnej przyczyny), iskrzenie w gniazdkach lub przy włącznikach, nieprzyjemny zapach spalenizny dochodzący z okolic rozdzielnicy lub gniazdek, nagrzewające się gniazdka, wtyczki lub przewody, a także wszelkie inne sygnały świadczące o nieprawidłowym działaniu instalacji. Pamiętaj, że bezpieczeństwo jest najważniejsze, a profesjonalna ocena elektryka może zapobiec tragedii.
