Prawidłowe zabezpieczenie przewodów elektrycznych to fundament każdej bezpiecznej i funkcjonalnej instalacji. Ignorowanie tej kwestii może prowadzić do poważnych konsekwencji, od kosztownych awarii po realne zagrożenie pożarowe. Zrozumienie różnorodności dostępnych metod ochrony i ich zastosowań jest kluczowe, aby dokonać świadomego wyboru, który zapewni bezpieczeństwo na lata.
Skuteczne zabezpieczenie przewodów elektrycznych to podstawa bezpiecznej i trwałej instalacji Prawidłowa ochrona kabli zapobiega awariom, pożarom i uszkodzeniom mechanicznym. Wybór metody zabezpieczenia zależy od miejsca instalacji (ściana, ziemia, zewnętrz) i warunków środowiskowych. Peszel to elastyczne rozwiązanie do wnętrz, korytka i listwy do instalacji natynkowych. Kable w ziemi wymagają specjalnych rur osłonowych i folii ostrzegawczej. Kluczowe parametry to odporność na ściskanie (320N, 750N), materiał (PVC, HDPE, LSZH) i odporność na UV. Unikanie błędów montażowych gwarantuje długotrwałą i bezpieczną eksploatację.
Dlaczego prawidłowe zabezpieczenie przewodów to fundament bezpiecznej instalacji elektrycznej
Kable elektryczne to "żyły" każdej instalacji bez nich nic nie działa. Ale to, co niewidoczne pod tynkiem czy w ziemi, może stać się źródłem poważnych problemów, jeśli nie zadbamy o ich odpowiednią ochronę. Zabezpieczenie przewodów to nie tylko kwestia estetyki czy wygody, ale przede wszystkim absolutny wymóg bezpieczeństwa, który ma swoje odzwierciedlenie w przepisach prawa. Zaniedbanie tego etapu prac instalacyjnych to prosta droga do kłopotów, które mogą mieć bardzo dotkliwe skutki.
Niewidoczne zagrożenia: Czym grozi zignorowanie ochrony kabli?
Z pozoru niewinne uszkodzenie izolacji kabla, spowodowane na przykład przez ostry krawędź czy przegryzienie przez gryzonie, może mieć katastrofalne skutki. Brak odpowiedniej ochrony naraża przewody na szereg niebezpieczeństw. Mówimy tu o ryzyku uszkodzeń mechanicznych przecięcia, zgniecenia, przetarcia które mogą prowadzić do zwarcia i porażenia prądem. Gryzonie, szczególnie w piwnicach czy kanałach technologicznych, potrafią szybko przegryźć nieosłonięty kabel, powodując awarię. Nie można też zapominać o wpływie czynników środowiskowych. Wilgoć wnikająca do uszkodzonej izolacji przyspiesza korozję i zwiększa ryzyko awarii. Promieniowanie UV, zwłaszcza w przypadku instalacji zewnętrznych, degraduje materiał izolacyjny, czyniąc go kruchym i podatnym na pękanie. Wszystkie te czynniki, działając pojedynczo lub synergicznie, mogą doprowadzić do poważnej awarii instalacji elektrycznej, a w najgorszym wypadku do pożaru.
Wymogi prawne w Polsce – co na temat ochrony instalacji mówi Prawo Budowlane?
W Polsce, podobnie jak w większości krajów, odpowiednie zabezpieczenie przewodów elektrycznych jest nie tylko dobrą praktyką, ale przede wszystkim obowiązkiem prawnym. Prawo budowlane jasno określa wymogi dotyczące bezpieczeństwa instalacji elektrycznych, a ochrona przewodów jest jednym z jego kluczowych elementów. Przepisy te mają na celu przede wszystkim ochronę życia i zdrowia użytkowników budynków oraz zapobieganie powstawaniu szkód materialnych. Stosowanie się do norm i przepisów dotyczących zabezpieczania kabli to gwarancja, że instalacja będzie bezpieczna i zgodna z prawem.
Przegląd najpopularniejszych metod ochrony przewodów: Co, gdzie i kiedy stosować
Rynek oferuje nam szeroki wachlarz rozwiązań, które pozwalają skutecznie zabezpieczyć przewody elektryczne w niemal każdych warunkach. Wybór odpowiedniej metody zależy od specyfiki miejsca montażu, wymaganego poziomu ochrony mechanicznej oraz warunków środowiskowych. Przyjrzyjmy się najczęściej stosowanym rozwiązaniom.Rury karbowane, czyli peszle – elastyczny standard w budownictwie mieszkaniowym
Peszel to bez wątpienia jeden z najpopularniejszych wyborów w budownictwie mieszkaniowym. Jest to elastyczna rura, najczęściej wykonana z polichlorku winylu (PVC) lub polietylenu o wysokiej gęstości (HDPE). Jego głównym zadaniem jest ochrona przewodów elektrycznych prowadzonych pod tynkiem, w wylewkach podłogowych oraz w lekkich konstrukcjach z płyt gipsowo-kartonowych. Ogromną zaletą peszli jest ich elastyczność, która ułatwia prowadzenie instalacji w trudno dostępnych miejscach i znacząco ułatwia późniejszą wymianę lub dołożenie nowych przewodów bez konieczności kucia ścian. Wiele peszli sprzedawanych jest z tzw. "pilotem" cienkim drutem lub linką, która ułatwia przeciąganie kabli przez rurę, oszczędzając czas i nerwy instalatora. Informacje o peszlach można znaleźć również na Wikipedii.Rury sztywne – kiedy potrzebna jest maksymalna ochrona mechaniczna?
W sytuacjach, gdy wymagana jest podwyższona ochrona mechaniczna, standardowe peszle mogą okazać się niewystarczające. Wówczas sięgamy po rury sztywne, wykonane najczęściej ze stali lub twardego PVC. Są one idealnym rozwiązaniem w miejscach szczególnie narażonych na uszkodzenia mechaniczne, na przykład w przemyśle, w obiektach użyteczności publicznej, w garażach, a także tam, gdzie instalacja musi być wyjątkowo sztywna i odporna na zginanie.
Korytka i drabinki kablowe – porządek i łatwy dostęp w instalacjach natynkowych
Kiedy instalacja elektryczna ma być prowadzona natynkowo, zależy nam nie tylko na ochronie przewodów, ale także na estetyce i porządku. Korytka i drabinki kablowe, wykonane z metalu lub tworzywa sztucznego, doskonale spełniają te wymagania. Są one powszechnie stosowane w garażach, piwnicach, warsztatach, a także w obiektach przemysłowych i budynkach użyteczności publicznej. Zapewniają one nie tylko ochronę kabli, ale także ułatwiają ich organizację, a co za tym idzie późniejszą konserwację i ewentualne modyfikacje instalacji.
Listwy instalacyjne – estetyczne maskowanie kabli w wykończonych wnętrzach
W przypadku już wykończonych wnętrz, gdzie kucie ścian jest niepożądane, listwy instalacyjne stanowią eleganckie i praktyczne rozwiązanie. Są to specjalne profile, montowane bezpośrednio na ścianie, które pozwalają na estetyczne ukrycie przewodów. Dostępne są w różnych kształtach i kolorach, dzięki czemu można je dopasować do wystroju pomieszczenia, minimalizując jednocześnie widoczność kabli.
Zabezpieczenie kabli w praktyce: Gotowe rozwiązania dla typowych problemów
Każde miejsce instalacji stawia przed nami inne wyzwania. Dobór odpowiedniego zabezpieczenia zależy od tego, czy przewody będą prowadzone w ścianie, na zewnątrz budynku, czy może w gruncie. Oto praktyczne wskazówki, jak radzić sobie z tymi sytuacjami.
Jak skutecznie ukryć i zabezpieczyć przewody w ścianach murowanych i kartonowo-gipsowych?

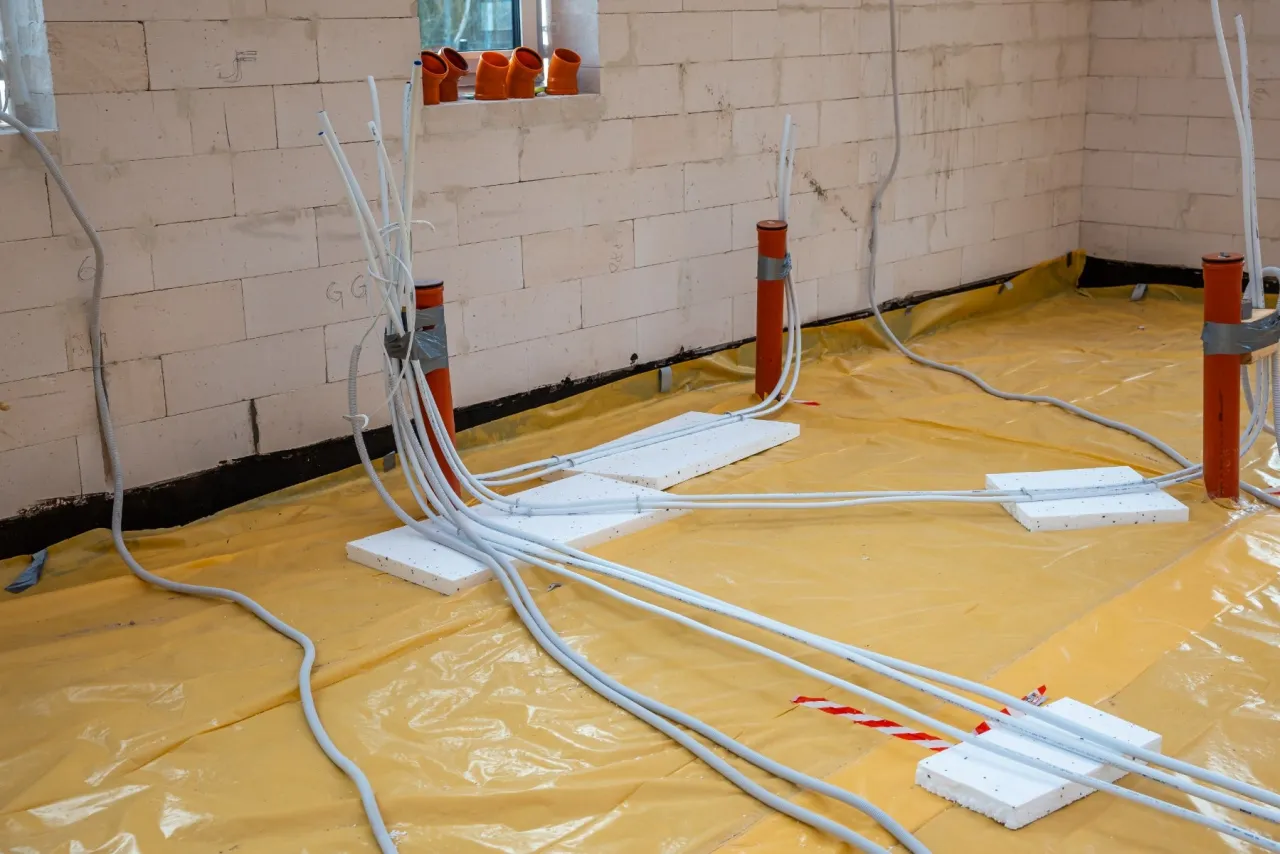

W przypadku ścian murowanych i konstrukcji z płyt gipsowo-kartonowych, peszle są najczęściej wybieranym rozwiązaniem. Ich elastyczność pozwala na łatwe dopasowanie do kształtu bruzd i przestrzeni w ścianach, a także na sprawne przeciąganie przewodów. Co ważne, zastosowanie peszli umożliwia przyszłą wymianę kabli bez konieczności remontu całego pomieszczenia. Kluczowe jest dobranie odpowiedniej średnicy peszla zbyt mała może utrudnić montaż, a zbyt duża niepotrzebnie zwiększy koszt. Pamiętajmy, że peszle przeznaczone do wnętrz zazwyczaj nie są odporne na promieniowanie UV, dlatego nie nadają się do zastosowań zewnętrznych.
Instalacja na zewnątrz budynku – jak chronić kable przed słońcem, deszczem i mrozem?
Przewody elektryczne prowadzone na zewnątrz budynku są narażone na znacznie trudniejsze warunki niż te wewnątrz. Kluczowe jest zastosowanie materiałów odpornych na promieniowanie UV, które powoduje degradację tworzyw sztucznych. Z tego powodu do instalacji zewnętrznych najczęściej stosuje się peszle w kolorze czarnym, które zazwyczaj posiadają odpowiednie filtry UV. Równie ważna jest odporność na wilgoć i zmienne temperatury. Warto rozważyć specjalistyczne osłony przeznaczone do zastosowań zewnętrznych, które zapewnią dłuższą żywotność instalacji.
Przewody w ziemi: Kluczowe zasady układania kabli na drodze do garażu czy altany
Układanie kabli w ziemi wymaga szczególnej staranności i zastosowania odpowiednich materiałów. Podstawą jest użycie specjalistycznych rur osłonowych, takich jak popularne rury typu Arot, które charakteryzują się podwyższoną wytrzymałością mechaniczną i odpornością na czynniki zewnętrzne. Kable powinny być układane na odpowiedniej głębokości zazwyczaj minimum 70 cm, aby zminimalizować ryzyko przypadkowego uszkodzenia podczas prac ziemnych. Często stosuje się podsypkę z piasku, która chroni rurę przed uszkodzeniem przez kamienie. Niezwykle ważnym elementem jest również niebieska folia ostrzegawcza, układana nad rurą. Choć niewidoczna po zasypaniu, stanowi ona kluczowe ostrzeżenie dla przyszłych wykonawców, informując o obecności instalacji elektrycznej.
Ochrona instalacji w miejscach szczególnych: garaż, piwnica i wilgotne pomieszczenia
Garaże, piwnice i inne pomieszczenia o podwyższonej wilgotności lub narażone na uszkodzenia mechaniczne wymagają szczególnego podejścia do ochrony przewodów. W takich miejscach najlepiej sprawdzają się rozwiązania zapewniające maksymalną ochronę mechaniczną i odporność na wilgoć. Rury sztywne, korytka kablowe lub specjalne, hermetyczne listwy instalacyjne będą tutaj odpowiednim wyborem. Zapewnią one nie tylko bezpieczeństwo elektryczne, ale także ochronę przed uszkodzeniami, które mogą wynikać z użytkowania tych przestrzeni.
Jak wybrać odpowiedni produkt? Kluczowe parametry, które musisz znać
Wybór właściwego zabezpieczenia kabli elektrycznych nie powinien być dziełem przypadku. Istnieje kilka kluczowych parametrów technicznych, które należy wziąć pod uwagę, aby mieć pewność, że wybrany produkt spełni swoje zadanie i zapewni długotrwałą ochronę.
Odporność na ściskanie (320N, 750N) – co oznaczają te liczby i którą wartość wybrać?
Klasyfikacja wytrzymałości mechanicznej peszli, określana przez normę PN-EN 61386, jest niezwykle ważna. Liczby takie jak 320N czy 750N oznaczają maksymalną siłę ściskania, jaką rura jest w stanie wytrzymać bez deformacji. Peszel o niższej odporności (np. 320N) jest zazwyczaj wystarczający do instalacji pod tynkiem, gdzie ryzyko silnego nacisku jest mniejsze. Natomiast peszle o wyższej wytrzymałości (np. 750N) są zalecane do zastosowań, gdzie przewody są zalewane w betonie lub narażone na większe obciążenia mechaniczne.
Materiał ma znaczenie: PVC, stal czy tworzywa bezhalogenowe (LSZH)?
Materiał, z którego wykonane jest zabezpieczenie, ma bezpośredni wpływ na jego właściwości i zastosowanie. Najpopularniejsze jest PVC, które jest elastyczne i łatwe w obróbce. HDPE znajduje zastosowanie głównie w instalacjach podziemnych ze względu na swoją wytrzymałość i odporność na czynniki zewnętrzne. Stal jest wykorzystywana w rurach sztywnych i korytkach, gdzie priorytetem jest maksymalna ochrona mechaniczna. W miejscach o podwyższonych wymaganiach bezpieczeństwa pożarowego, takich jak budynki użyteczności publicznej czy szpitale, stosuje się tworzywa bezhalogenowe (LSZH Low Smoke Zero Halogen). Materiały te podczas pożaru emitują znacznie mniej dymu i toksycznych gazów, co ułatwia ewakuację i minimalizuje ryzyko zatrucia.
Odporność na UV – dlaczego czarny kolor peszla jest tak ważny na zewnątrz?
Instalacje prowadzone na zewnątrz budynku są nieustannie wystawione na działanie promieniowania słonecznego. Promieniowanie UV powoduje degradację tworzyw sztucznych, prowadząc do ich kruszenia i utraty właściwości ochronnych. Dlatego tak ważne jest, aby produkty przeznaczone do zastosowań zewnętrznych posiadały odpowiednią odporność na UV. Często można to rozpoznać po kolorze czarny peszel zazwyczaj zawiera dodatki stabilizujące, które chronią go przed szkodliwym działaniem słońca, zapewniając dłuższą żywotność całej instalacji.
Pilot w peszlu – małe udogodnienie, które oszczędza mnóstwo czasu
Pilot, czyli cienki drut lub linka umieszczona wewnątrz peszla, to z pozoru drobny element, który jednak znacząco ułatwia pracę instalatora. Dzięki niemu przeciąganie kabli przez rurę staje się znacznie szybsze i mniej frustrujące. Zamiast męczyć się z przepychaniem przewodów, można je po prostu przywiązać do pilota i łatwo przeciągnąć przez całą długość peszla. To rozwiązanie, które oszczędza czas i wysiłek, a także minimalizuje ryzyko uszkodzenia izolacji kabli podczas montażu.
Tych błędów unikaj! Najczęstsze pomyłki przy montażu osłon na kable
Nawet najlepsze materiały mogą okazać się nieskuteczne, jeśli montaż zostanie przeprowadzony nieprawidłowo. Istnieje kilka powszechnych błędów, których warto unikać, aby zapewnić długotrwałe i bezpieczne działanie instalacji elektrycznej.
Stosowanie produktów wewnętrznych na zewnątrz – dlaczego to zły pomysł?
Jednym z najczęstszych błędów jest używanie produktów przeznaczonych do instalacji wewnętrznych na zewnątrz budynku. Peszel, który nie jest odporny na promieniowanie UV, szybko ulegnie degradacji pod wpływem słońca, stając się kruchy i tracąc swoje właściwości ochronne. Podobnie, materiały nieodporne na wilgoć i niskie temperatury mogą ulec uszkodzeniu, prowadząc do awarii instalacji. Zawsze należy dobierać produkty dedykowane do konkretnych warunków środowiskowych.
Zbyt mała średnica peszla – pułapka, która utrudni modernizację
Wybór peszla o zbyt małej średnicy to pułapka, która może przysporzyć wielu problemów w przyszłości. O ile pierwotne przeciągnięcie kabli może być trudne, o tyle późniejsza modernizacja instalacji, dołożenie nowych przewodów czy wymiana uszkodzonych kabli staje się niemal niemożliwa bez kucia ścian. Zawsze warto zostawić sobie pewien zapas przestrzeni, wybierając peszel o nieco większej średnicy niż wynikałoby to z aktualnych potrzeb.
Przeczytaj również: Jak podłączyć bezpiecznik B16 - Bezpieczny poradnik krok po kroku
Brak folii ostrzegawczej przy kablach w ziemi – czego nie widać, a co jest krytycznie ważne
Kable układane w ziemi wymagają nie tylko odpowiednich rur osłonowych, ale także oznaczenia. Brak folii ostrzegawczej, choć niewidoczny po zasypaniu wykopu, jest krytycznie ważnym błędem. Ta prosta taśma informuje przyszłych wykonawców prac ziemnych o obecności instalacji elektrycznej, zapobiegając przypadkowemu uszkodzeniu kabla i potencjalnie niebezpiecznemu wypadkowi. To niewielki koszt, który może uratować zdrowie, a nawet życie.
Bezpieczna instalacja na lata – najważniejsze zasady, o których warto pamiętać
Podsumowując, kluczem do bezpiecznej i niezawodnej instalacji elektrycznej jest świadome podejście do zabezpieczania przewodów. Zawsze należy pamiętać o wymogach prawnych, specyfice miejsca montażu oraz potencjalnych zagrożeniach. Dobór odpowiednich materiałów, zgodnych z normami i przeznaczonych do konkretnych warunków, w połączeniu z precyzyjnym montażem, to gwarancja, że instalacja będzie służyć bezawaryjnie przez wiele lat, zapewniając bezpieczeństwo domownikom i chroniąc mienie.
