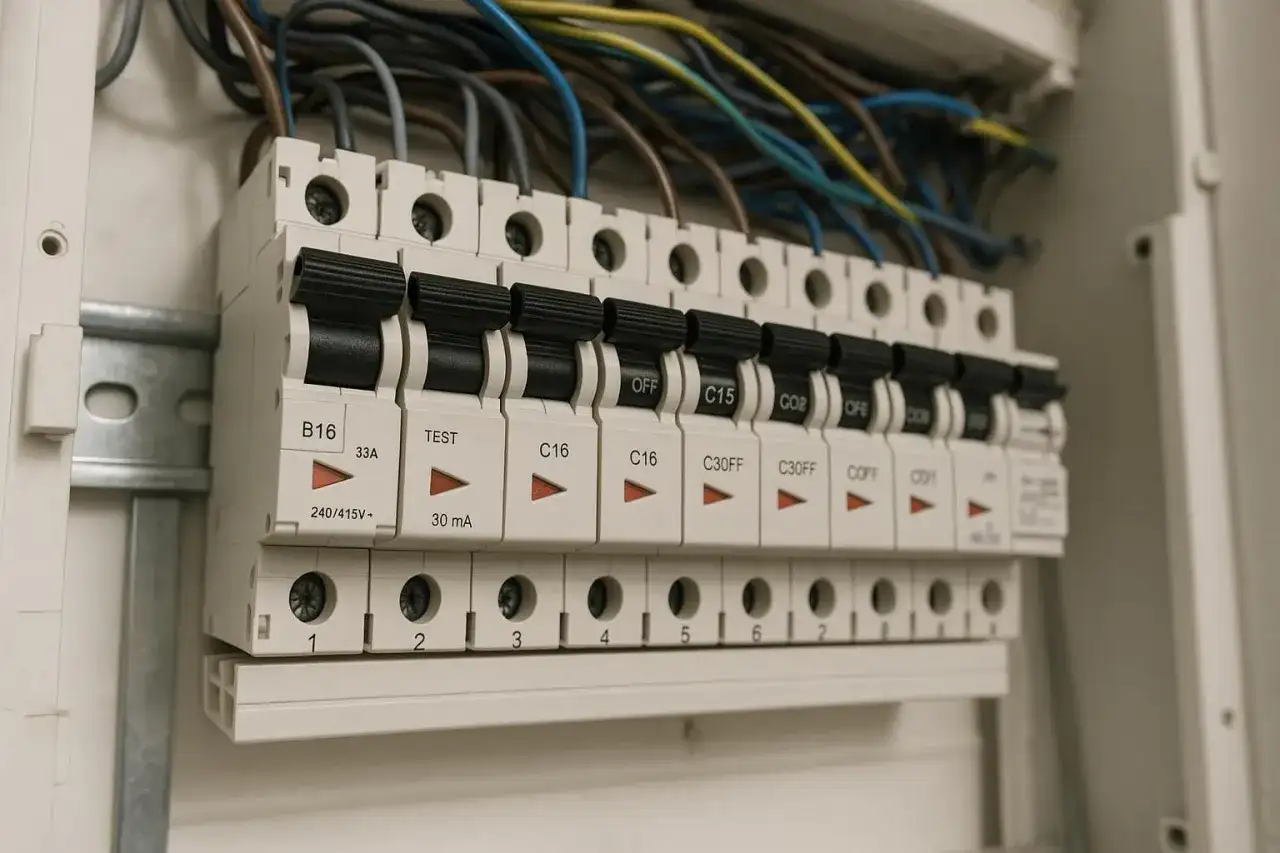

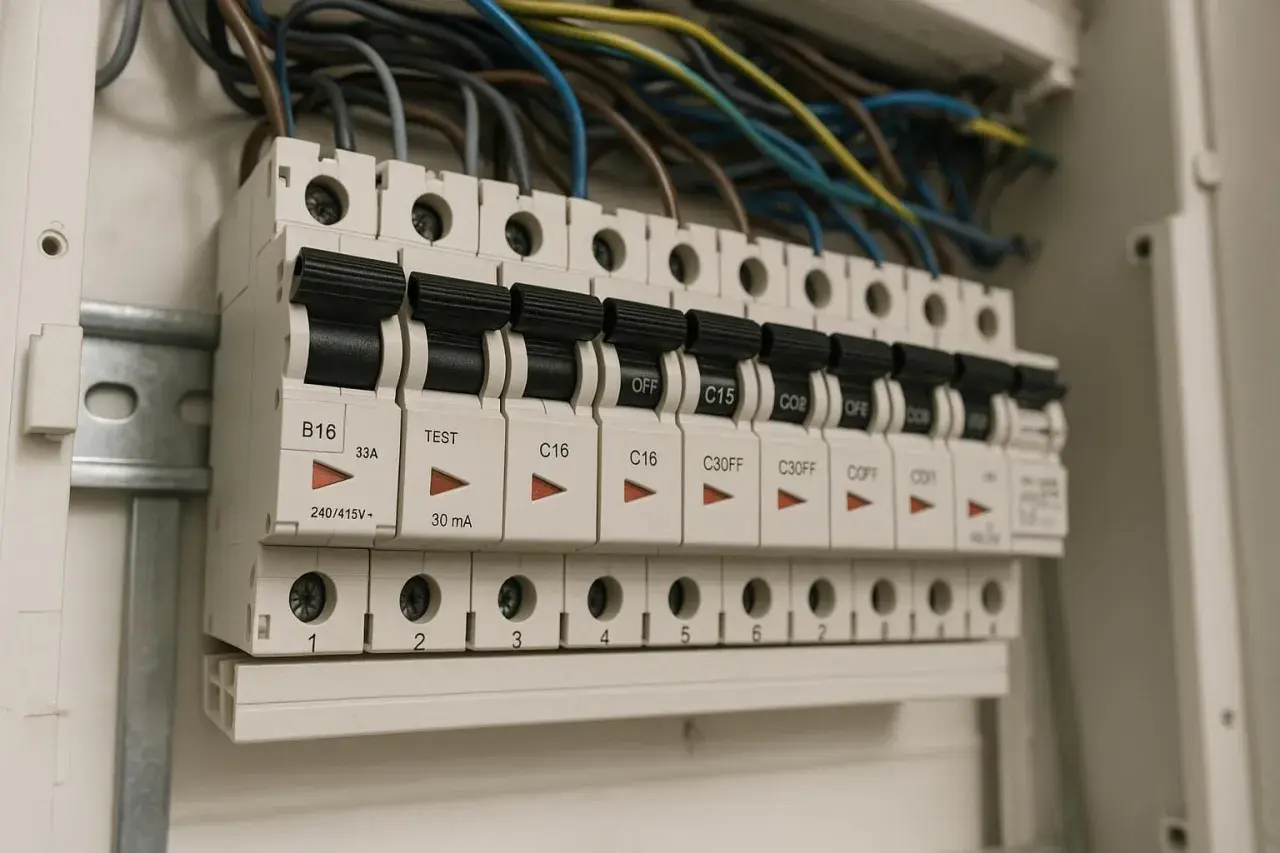

Dobór odpowiedniego bezpiecznika do instalacji trójfazowej, potocznie nazywanej "siłą", to zadanie kluczowe dla bezpieczeństwa i prawidłowego działania Twojej domowej sieci elektrycznej. Wiele osób popełnia tu błędy, które mogą prowadzić do kosztownych awarii, a nawet zagrożenia pożarowego. W tym artykule przeprowadzę Cię krok po kroku przez proces prawidłowego wyboru zabezpieczenia, wyjaśniając, dlaczego jest to tak ważne.
Czym tak naprawdę jest "siła" i dlaczego zwykły bezpiecznik nie wystarczy?
Potocznie nazywana "siłą" instalacja elektryczna w domu to nic innego jak instalacja trójfazowa o napięciu 400V. Jest ona niezbędna do zasilania urządzeń o znacznie większym poborze mocy niż te, do których jesteśmy przyzwyczajeni w standardowych gniazdkach jednofazowych (230V). Mowa tu o sprzętach takich jak nowoczesne płyty indukcyjne, przepływowe podgrzewacze wody, czy silniki elektryczne wykorzystywane w warsztatach.
Krótkie wyjaśnienie: instalacja trójfazowa (400V) w Twoim domu
Instalacja trójfazowa działa na zasadzie wykorzystania trzech oddzielnych przewodów fazowych, które dostarczają prąd o napięciu 400V międzyfazowego. W porównaniu do instalacji jednofazowej (230V), oferuje ona znaczące korzyści, przede wszystkim możliwość równomiernego rozłożenia obciążenia na poszczególne fazy. To z kolei pozwala na bezpieczne dostarczenie większej mocy do urządzeń, które tego wymagają, bez nadmiernego obciążania pojedynczego obwodu.
Rola bezpiecznika: dlaczego jego zadaniem jest ochrona kabli, a nie tylko sprzętu?
Podstawową i najważniejszą funkcją wyłącznika nadprądowego, czyli potocznie bezpiecznika, jest ochrona przewodów elektrycznych przed przegrzaniem i uszkodzeniem. Kiedy przez przewód płynie prąd większy niż ten, do którego jest przystosowany, zaczyna się on nagrzewać. Zbyt wysoka temperatura może doprowadzić do stopienia izolacji, zwarcia, a w najgorszym wypadku do pożaru. Dlatego właśnie bezpiecznik dobiera się przede wszystkim do przekroju przewodu, a dopiero w drugiej kolejności do mocy podłączanego urządzenia. Ochrona samego sprzętu jest niejako funkcją wtórną.
Trzy kluczowe kroki do wyboru idealnego bezpiecznika do siły
Aby prawidłowo dobrać bezpiecznik do instalacji trójfazowej, należy przejść przez trzy logiczne i równie ważne etapy. Każdy z nich ma bezpośredni wpływ na bezpieczeństwo Twojej instalacji elektrycznej.Zawsze stosuje się zasadę: najpierw dobieramy przewód do mocy urządzenia, a następnie bezpiecznik do przekroju przewodu.
Krok 1: Moc urządzenia – jak odczytać ją z tabliczki i przeliczyć na ampery?
Pierwszym krokiem jest ustalenie mocy urządzenia, które zamierzasz podłączyć. Informację tę znajdziesz na tabliczce znamionowej sprzętu, zazwyczaj podaną w kilowatach (kW). Aby przeliczyć moc na prąd znamionowy w amperach (A) dla instalacji trójfazowej (400V), skorzystaj z następującego wzoru:
I = P / (U * √3)
Gdzie:
-
Iprąd znamionowy w amperach (A) -
Pmoc urządzenia w watach (W) (pamiętaj, aby zamienić kW na W, mnożąc przez 1000) -
Unapięcie fazowe, czyli 400V -
√3pierwiastek z trzech, w przybliżeniu 1,73
Przykład: Dla urządzenia o mocy 7 kW (czyli 7000 W) obliczenie wygląda następująco:
I = 7000 W / (400 V * 1,73) ≈ 7000 W / 692 V ≈ 10,1 A
Oznacza to, że urządzenie o mocy 7 kW pobiera prąd o natężeniu około 10,1 ampera.
Krok 2: Przekrój przewodu – najważniejszy parametr dla bezpieczeństwa pożarowego
To właśnie przekrój przewodu elektrycznego (podawany w milimetrach kwadratowych, mm²) jest absolutnie kluczowy dla bezpieczeństwa. Bezpiecznik musi być dobrany tak, aby jego prąd znamionowy był mniejszy lub równy obciążalności prądowej długotrwałej przewodu. Poniżej znajdziesz typowe wartości dla przewodów miedzianych:- Przewód miedziany 2.5 mm²: zabezpieczenie maksymalnie 16A
- Przewód miedziany 4 mm²: zabezpieczenie maksymalnie 20A lub 25A
- Przewód miedziany 6 mm²: zabezpieczenie maksymalnie 32A
Pamiętaj, że są to wartości orientacyjne. Zawsze należy sprawdzić dokładne dane producenta przewodu oraz lokalne przepisy. Nigdy nie wolno stosować bezpiecznika o wyższym prądzie znamionowym niż dopuszczalny dla danego przekroju przewodu.
Krok 3: Charakterystyka B czy C? Rozszyfruj tajemnicze oznaczenia i uniknij pomyłki
Wyłączniki nadprądowe posiadają różne charakterystyki zadziałania, które oznaczane są literami B lub C (rzadziej D). Określają one, przy jakiej krotności prądu znamionowego bezpiecznik zadziała natychmiastowo (w przypadku zwarcia).
- Charakterystyka B: Jest przeznaczona głównie do obwodów oświetleniowych i gniazdek ogólnego przeznaczenia. Bezpiecznik zadziała przy prądzie płynącym w obwodzie od 3 do 5 razy większym niż jego prąd znamionowy. Zbyt wysoka czułość sprawia, że nie nadaje się do większości urządzeń trójfazowych, które podczas rozruchu pobierają chwilowo większy prąd.
- Charakterystyka C: To najczęściej stosowany wybór dla instalacji trójfazowych ("siły"). Jest przeznaczona do urządzeń, które charakteryzują się wyższym prądem rozruchowym, takich jak silniki elektryczne, transformatory czy właśnie płyty indukcyjne. Bezpiecznik o charakterystyce C zadziała przy prądzie płynącym w obwodzie od 5 do 10 razy większym niż jego prąd znamionowy. Dzięki temu zapobiega niepotrzebnemu wybijaniu bezpiecznika podczas startu urządzenia, jednocześnie zapewniając skuteczną ochronę.
Wybór odpowiedniej charakterystyki jest kluczowy, aby uniknąć sytuacji, w której bezpiecznik wybija bez wyraźnej przyczyny, a jednocześnie zapewnić pełne bezpieczeństwo.
Bezpiecznik do siły w praktyce: gotowe odpowiedzi na najczęstsze pytania
Znając już podstawowe zasady, przyjrzyjmy się kilku praktycznym przykładom zastosowania bezpieczników w instalacjach trójfazowych, które często spotykamy w polskich domach i warsztatach.
Jaki bezpiecznik do płyty indukcyjnej? Typowy scenariusz w polskiej kuchni
Płyty indukcyjne o mocy od 7 do nawet 11 kW to jedne z najbardziej energochłonnych urządzeń w domowej kuchni. W większości przypadków wymagają one zabezpieczenia trójfazowego. Standardowym rozwiązaniem jest zastosowanie trzech połączonych wyłączników nadprądowych o charakterystyce C i prądzie znamionowym 16A (czyli C16). Instalacja elektryczna do takiej płyty powinna być wykonana przewodem o przekroju co najmniej 5x2,5 mm², a często zaleca się 5x4 mm². Zawsze jednak należy sprawdzić zalecenia producenta płyty indukcyjnej, ponieważ mogą się one różnić.Jak zabezpieczyć gniazdo siłowe 16A i 32A w garażu lub warsztacie?
Gniazda siłowe to standard w miejscach, gdzie podłączamy narzędzia o dużym poborze mocy, takie jak spawarki, kompresory czy tokarki.
- Gniazdo siłowe 16A: Wymaga zabezpieczenia o charakterystyce C i prądzie znamionowym C16. Przewód podłączony do takiego gniazda powinien mieć przekrój minimum 2,5 mm².
- Gniazdo siłowe 32A: Tutaj potrzebne jest zabezpieczenie C32. Przewód musi mieć przekrój minimum 6 mm².
Pamiętaj, że dobór bezpiecznika powinien być zawsze zgodny z przekrojem zainstalowanych przewodów.
Mam silnik trójfazowy (np. 4kW, 5.5kW) – jakie zabezpieczenie dobrać?
Silniki elektryczne, ze względu na specyfikę swojej pracy, charakteryzują się bardzo wysokim prądem rozruchowym, czyli chwilowym prądem pobieranym w momencie uruchomienia. Z tego powodu wymagają one zabezpieczeń o charakterystyce C, która jest mniej czuła na krótkotrwałe, wysokie impulsy prądowe. Dla silnika o mocy około 4 kW, typowym zabezpieczeniem będzie wyłącznik C16. W przypadku silników o większej mocy lub tych pracujących w specyficznych warunkach (np. z częstymi rozruchami), konieczne jest dokładne sprawdzenie ich parametrów rozruchowych i ewentualnie zastosowanie zabezpieczeń o wyższym prądzie znamionowym lub innej charakterystyce (np. D, stosowanej głównie w przemyśle).
Co z przepływowym podgrzewaczem wody? Tu nie ma miejsca na błędy
Przepływowe podgrzewacze wody to urządzenia o ekstremalnie dużym poborze mocy, często przekraczającym nawet 10 kW. Ich podłączenie wymaga szczególnej uwagi i precyzyjnego doboru zabezpieczeń. Ze względu na bardzo wysokie zapotrzebowanie na prąd, będą one wymagały zabezpieczeń o charakterystyce C, a ich wartość prądowa może wynosić C25, a nawet C32, w zależności od konkretnego modelu i jego mocy. Kluczowe jest tutaj zastosowanie odpowiednio grubych przewodów, najczęściej 4 mm² lub 6 mm². Błędy w tym przypadku są szczególnie niebezpieczne, dlatego zawsze zaleca się konsultację z elektrykiem i ścisłe przestrzeganie zaleceń producenta podgrzewacza.
Najgroźniejsze błędy przy doborze bezpieczników i jak ich uniknąć
Niestety, wiele osób popełnia poważne błędy podczas pracy z bezpiecznikami, często z myślą o "ulepszeniu" instalacji. Oto najczęstsze i najbardziej niebezpieczne z nich:
Błąd #1: "Wzmocnienie" bezpiecznika, bo stary ciągle wybija – prosta droga do pożaru
To chyba najczęstszy i najbardziej niebezpieczny błąd. Kiedy bezpiecznik wybija, oznacza to, że obwód jest przeciążony lub doszło do zwarcia. Zwiększanie wartości prądowej bezpiecznika (np. wymiana bezpiecznika 16A na 20A, bo "stary ciągle wybijał") jest jak wyłączenie czujnika dymu w domu ignorujemy problem, zamiast go rozwiązać. Bezpiecznik wybija, ponieważ chroni przewody przed przegrzaniem. Wzmocniony bezpiecznik pozwoli na przepływ zbyt dużego prądu, co doprowadzi do nagrzewania się kabli, uszkodzenia izolacji i w konsekwencji do pożaru. Jeśli bezpiecznik wybija, należy znaleźć przyczynę problemu może to być uszkodzone urządzenie, zbyt duże obciążenie obwodu, lub problem z samą instalacją.
Błąd #2: Ignorowanie przekroju i materiału przewodu (miedź vs aluminium)
Jak już wielokrotnie podkreślałem, przekrój przewodu jest parametrem krytycznym. Dobieranie bezpiecznika wyłącznie na podstawie mocy urządzenia, bez uwzględnienia tego, jakim przewodem jest ono zasilane, jest receptą na kłopoty. Należy również pamiętać o materiale, z którego wykonany jest przewód. Przewody miedziane mają znacznie wyższą obciążalność prądową niż aluminiowe o tym samym przekroju. Stare instalacje aluminiowe są szczególnie narażone na przegrzewanie, dlatego przy modernizacji warto rozważyć ich wymianę na miedziane.
Błąd #3: Mylenie wyłącznika nadprądowego z różnicowoprądowym – co chroni przed czym?
Wiele osób myli te dwa rodzaje zabezpieczeń, które pełnią zupełnie inne funkcje:
- Wyłącznik nadprądowy (bezpiecznik): Jego głównym zadaniem jest ochrona instalacji elektrycznej przed skutkami przeciążeń i zwarć. Zapobiega przegrzewaniu się przewodów i potencjalnym pożarom.
- Wyłącznik różnicowoprądowy (RCD): Jego rolą jest ochrona ludzi przed porażeniem prądem elektrycznym. Reaguje on na nierównowagę prądów płynących w przewodach fazowym i neutralnym, co może świadczyć o tym, że prąd "ucieka" przez ciało człowieka.
Oba typy zabezpieczeń są niezbędne w nowoczesnej instalacji elektrycznej i wzajemnie się uzupełniają. Według przepisów, wyłączniki różnicowoprądowe są obowiązkowe w wielu obwodach domowych.
Zanim zaczniesz działać: dlaczego konsultacja z elektrykiem to konieczność, a nie opcja?
Podkreślam to zawsze i będę powtarzał: wszelkie prace przy instalacji elektrycznej, a zwłaszcza te związane z "siłą", powinny być wykonywane przez wykwalifikowanego elektryka. Samodzielne ingerencje w instalację elektryczną są niezwykle ryzykowne i mogą prowadzić do poważnych konsekwencji, zarówno dla Ciebie, Twojej rodziny, jak i Twojego mienia.
Uprawnienia i pomiary – czego nie zrobisz samodzielnie?
Prace elektryczne wymagają specjalistycznej wiedzy, narzędzi i przede wszystkim uprawnień. Tylko elektryk z odpowiednimi uprawnieniami (np. SEP) może legalnie i bezpiecznie wykonywać takie czynności jak:
- Pomiary rezystancji izolacji przewodów.
- Pomiary ciągłości połączeń ochronnych.
- Pomiary skuteczności ochrony przeciwporażeniowej (np. zerowania).
- Dobór i montaż zabezpieczeń.
- Wykonanie nowych obwodów lub modyfikacje istniejących.
Elektryk jest w stanie prawidłowo ocenić stan techniczny Twojej instalacji, dobrać odpowiednie zabezpieczenia i materiały, a także wykonać wszystkie niezbędne pomiary, które potwierdzą bezpieczeństwo wykonanych prac. Często wymagany jest również protokół z tych pomiarów.
Przeczytaj również: Jak podłączyć różnicówkę? Schemat i błędy, których unikniesz
Jak znaleźć dobrego fachowca i o co go zapytać?
Wybór kompetentnego elektryka to klucz do bezpiecznej i sprawnej instalacji. Oto kilka wskazówek:
- Sprawdź uprawnienia: Upewnij się, że elektryk posiada aktualne uprawnienia, najlepiej potwierdzone certyfikatem SEP.
- Zapytaj o doświadczenie i referencje: Dobry fachowiec chętnie podzieli się informacjami o swoich wcześniejszych realizacjach i może przedstawić rekomendacje od zadowolonych klientów.
- Ustal zakres prac i oczekiwania: Przed rozpoczęciem prac jasno określ, co ma zostać wykonane.
- Dopytaj o rekomendowane rozwiązania: Dobry elektryk zaproponuje optymalne rozwiązania techniczne i materiałowe, wyjaśniając ich zalety.
- Upewnij się, że wystawi protokół z pomiarów: Jest to dowód na prawidłowe wykonanie prac i bezpieczeństwo instalacji.
Pamiętaj, że inwestycja w dobrego fachowca to przede wszystkim inwestycja w Twoje bezpieczeństwo i spokój.
