Montaż wyłącznika różnicowoprądowego (RCD), potocznie zwanego różnicówką, w starej instalacji elektrycznej typu TN-C jest tematem budzącym wiele wątpliwości. Ten artykuł wyjaśni, dlaczego taka praktyka jest nie tylko problematyczna, ale przede wszystkim zabroniona przez obowiązujące normy. Dowiesz się, jakie zagrożenia niesie za sobą próba instalacji RCD w tym przestarzałym układzie oraz poznasz jedyne bezpieczne i zgodne z przepisami rozwiązanie, które ochroni Ciebie i Twoich bliskich.
Kluczowe informacje o różnicówce w instalacji TN-C
- Montaż RCD w instalacji TN-C jest kategorycznie zabroniony przez normy, w tym PN-HD 60364
- Układ TN-C, ze wspólnym przewodem PEN, uniemożliwia prawidłowe działanie różnicówki
- Główne zagrożenie to fałszywe poczucie bezpieczeństwa i ryzyko porażenia przy przerwaniu przewodu PEN
- Jedynym bezpiecznym rozwiązaniem jest modernizacja instalacji do układu TN-C-S
- Różnicówka może być zainstalowana wyłącznie za punktem rozdziału przewodu PEN na PE i N
- Modernizacja jest konieczna przy każdym większym remoncie, zwłaszcza łazienki czy kuchni
Dlaczego pytanie o różnicówkę w starej instalacji TN-C jest tak popularne i ważne
Wiele polskich domów i mieszkań, zwłaszcza tych starszych, wciąż posiada instalację elektryczną w układzie TN-C. Jest to swoiste "dziedzictwo przeszłości", które stanowi poważne wyzwanie dla współczesnych standardów bezpieczeństwa. Użytkownicy, chcąc zwiększyć poziom ochrony, często pytają o możliwość montażu wyłącznika różnicowoprądowego (RCD), nie zdając sobie sprawy z technicznych i prawnych konsekwencji takiej decyzji. Niestety, intuicyjne dążenie do poprawy bezpieczeństwa może w tym przypadku prowadzić do odwrotnych skutków.
Układ TN-C: Czym jest "ciężkie dziedzictwo przeszłości" w polskich domach
Układ TN-C charakteryzuje się dwuprzewodową naturą składa się z przewodu fazowego (L) i wspólnego przewodu ochronno-neutralnego (PEN). Ten ostatni pełni jednocześnie funkcję przewodu neutralnego (N), czyli powrotnego dla prądu roboczego, oraz przewodu ochronnego (PE), który ma za zadanie odprowadzać prądy w przypadku awarii do ziemi. Taki typ instalacji był powszechnie stosowany w przeszłości ze względu na oszczędność materiału, jednak dziś jest uznawany za przestarzały i nie w pełni bezpieczny w kontekście nowoczesnych wymagań ochrony przeciwporażeniowej.

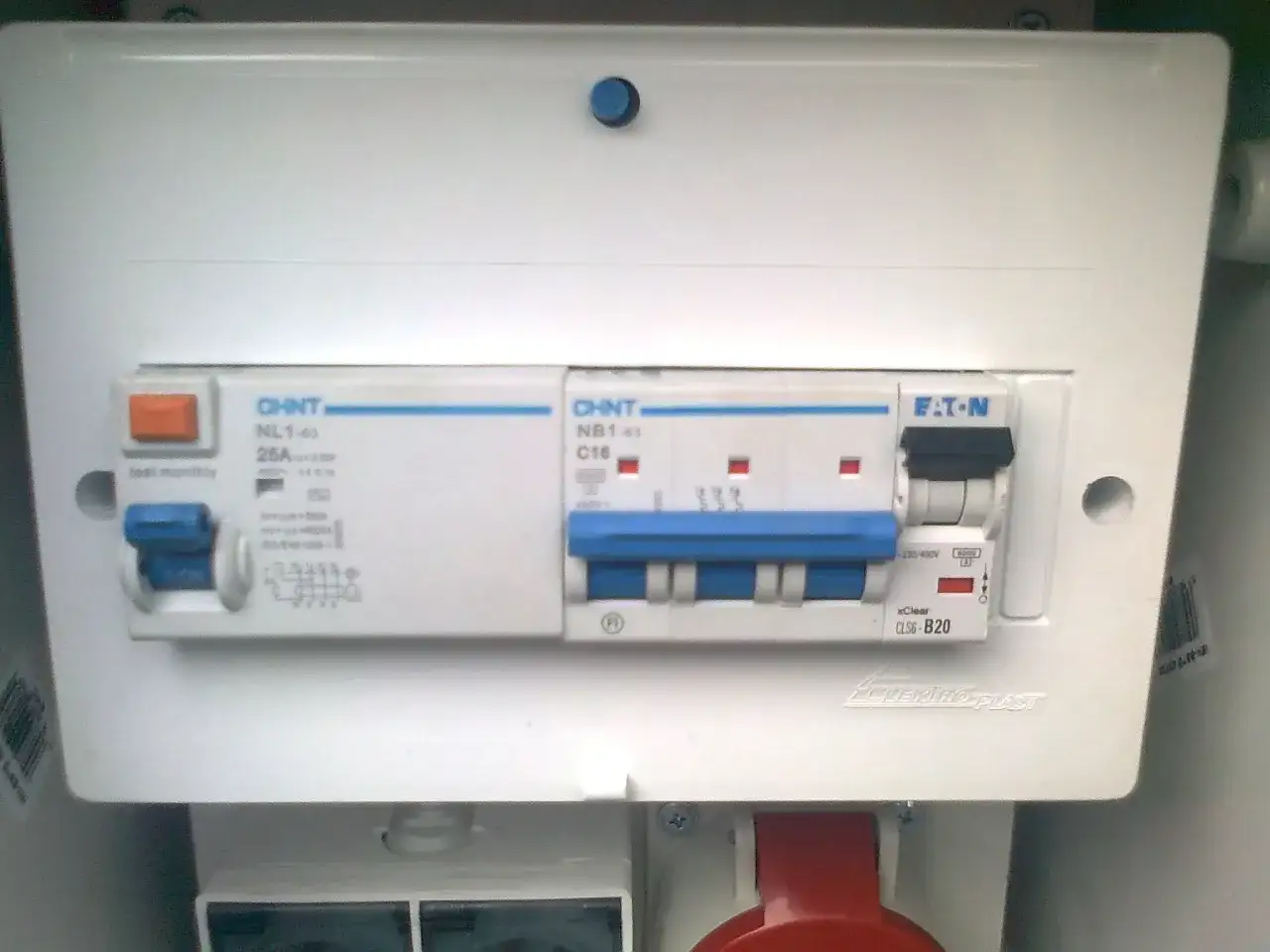

Rola różnicówki: Dlaczego jest kluczowym elementem nowoczesnej i bezpiecznej instalacji
Wyłącznik różnicowoprądowy (RCD) jest jednym z najważniejszych elementów zabezpieczających w nowoczesnych instalacjach elektrycznych. Jego główną funkcją jest ochrona ludzi przed porażeniem prądem elektrycznym. RCD wykrywa nawet niewielkie upływy prądu, które mogą świadczyć o niebezpiecznej sytuacji, na przykład o dotknięciu uszkodzonego urządzenia pod napięciem. W przypadku wykrycia takiego upływu, urządzenie błyskawicznie odcina zasilanie, minimalizując ryzyko poważnych obrażeń lub śmierci.
Kategoryczny zakaz montażu: Dlaczego różnicówka w układzie TN-C nie ma prawa działać
Montaż wyłącznika różnicowoprądowego w instalacji typu TN-C jest kategorycznie zabroniony i technicznie niemożliwy do prawidłowego wykonania. Wynika to z fundamentalnej niezgodności sposobu działania RCD z charakterystyką układu TN-C. Próby obejścia tego zakazu prowadzą do niebezpiecznych sytuacji i stwarzają pozorne poczucie bezpieczeństwa.
Zasada działania RCD: Jak bilans prądów ratuje życie
Wyłącznik różnicowoprądowy działa na zasadzie porównywania prądu płynącego do obwodu przewodem fazowym (L) z prądem wracającym przewodem neutralnym (N). W idealnej sytuacji, te dwa prądy powinny być sobie równe i mieć przeciwny kierunek, co oznacza, że suma prądów wynosi zero. Jeśli jednak część prądu "ucieknie" z obwodu na przykład przez ciało człowieka dotykającego uszkodzonego urządzenia i mającego kontakt z ziemią prąd powracający przewodem neutralnym będzie mniejszy. Różnicówka wykrywa tę różnicę (tzw. prąd różnicowy) i w ułamku sekundy odcina zasilanie, chroniąc przed porażeniem.
Konflikt z przewodem PEN: Główny powód ciągłego wyrzucania lub braku reakcji różnicówki
W układzie TN-C przewód PEN pełni podwójną rolę. Oznacza to, że część prądu roboczego, który powinien wracać wyłącznie przewodem neutralnym (N), może w TN-C legalnie wracać również drogami połączeń wyrównawczych, które są połączone z przewodem ochronnym (PE). Dla wyłącznika różnicowoprądowego, który oczekuje zerowego bilansu prądów L i N, takie zjawisko jest interpretowane jako upływ prądu. Skutkuje to dwoma problemami: albo różnicówka będzie ciągle, nieuzasadnienie wyłączać obwód (tzw. "fałszywe zadziałania"), albo co gorsza w sytuacji realnego zagrożenia, gdy wystąpi niebezpieczny upływ prądu, jego wartość może zostać zamaskowana przez te "legalne" prądy płynące przez PEN, co spowoduje, że różnicówka nie zadziała wcale.
Fałszywe poczucie bezpieczeństwa: Największe zagrożenie, czyli co się stanie, gdy przewód PEN zostanie przerwany
Największym i najbardziej podstępnym zagrożeniem związanym z próbą instalacji RCD w układzie TN-C jest stworzenie fałszywego poczucia bezpieczeństwa. Wyobraźmy sobie sytuację, w której przewód PEN ulegnie przerwaniu. W prawidłowej instalacji TN-C-S lub TN-S, przerwanie przewodu PE lub N ma swoje konsekwencje, ale nie prowadzi do bezpośredniego zagrożenia życia. Jednak w układzie TN-C z nieprawidłowo zamontowaną różnicówką, przerwanie PEN może spowodować pojawienie się pełnego napięcia fazowego na metalowych obudowach urządzeń, które są podłączone do instalacji. Co gorsza, w takiej sytuacji różnicówka, która już i tak działała nieprawidłowo, może całkowicie odmówić posłuszeństwa, nie reagując na niebezpieczny upływ prądu. To właśnie to "fałszywe bezpieczeństwo" jest gorsze niż jego brak, ponieważ usypia czujność użytkowników i sprawia, że nie podejmują oni niezbędnych kroków w celu zapewnienia sobie ochrony.
Co na to prawo? Przepisy i normy są jednoznaczne
Kwestia stosowania wyłączników różnicowoprądowych w instalacjach elektrycznych jest ściśle regulowana przez polskie normy i przepisy. W kontekście układu TN-C, prawo jest jednoznaczne i nie pozostawia miejsca na interpretacje. Ignorowanie tych regulacji może prowadzić do poważnych konsekwencji prawnych i, co najważniejsze, stwarza realne zagrożenie dla życia i zdrowia.
Stanowisko normy PN-HD 60364: Dlaczego przepisy wprost zabraniają takich praktyk
Kluczowym dokumentem regulującym zasady projektowania i instalowania urządzeń elektrycznych w Polsce jest norma PN-HD 60364. Norma ta wprost zabrania stosowania wyłączników różnicowoprądowych w instalacjach wykonanych w układzie TN-C. Jest to podyktowane względami bezpieczeństwa, a konkretnie niemożnością zapewnienia prawidłowej i niezawodnej ochrony przeciwporażeniowej w tym konkretnym układzie sieci. Stosowanie RCD w TN-C jest więc nie tylko niezgodne z normą, ale przede wszystkim niebezpieczne.
Kiedy modernizacja staje się obowiązkiem prawnym
Modernizacja instalacji elektrycznej do nowszego, bezpieczniejszego standardu, takiego jak układ TN-C-S lub TN-S, staje się nie tylko zaleceniem, ale wręcz obowiązkiem prawnym w kilku kluczowych sytuacjach. Dotyczy to przede wszystkim generalnych remontów budynków i mieszkań, zwłaszcza tych obejmujących prace w łazienkach czy kuchniach, gdzie ryzyko porażenia jest największe. Obowiązek modernizacji pojawia się również przy zmianie sposobu użytkowania pomieszczeń lub instalacji nowych, energochłonnych urządzeń, które mogą obciążyć starą instalację. Ignorowanie tych przepisów może skutkować nie tylko karami finansowymi, ale przede wszystkim narażeniem życia i zdrowia użytkowników instalacji.
Jedyna słuszna droga: Modernizacja instalacji do układu TN-C-S
W obliczu problemów technicznych i prawnych związanych z układem TN-C, jedynym prawidłowym i bezpiecznym rozwiązaniem jest modernizacja instalacji elektrycznej do nowszego standardu układu TN-C-S. Ta zmiana jest kluczowa dla zapewnienia skutecznej ochrony przeciwporażeniowej, umożliwiając prawidłowe działanie wyłączników różnicowoprądowych.

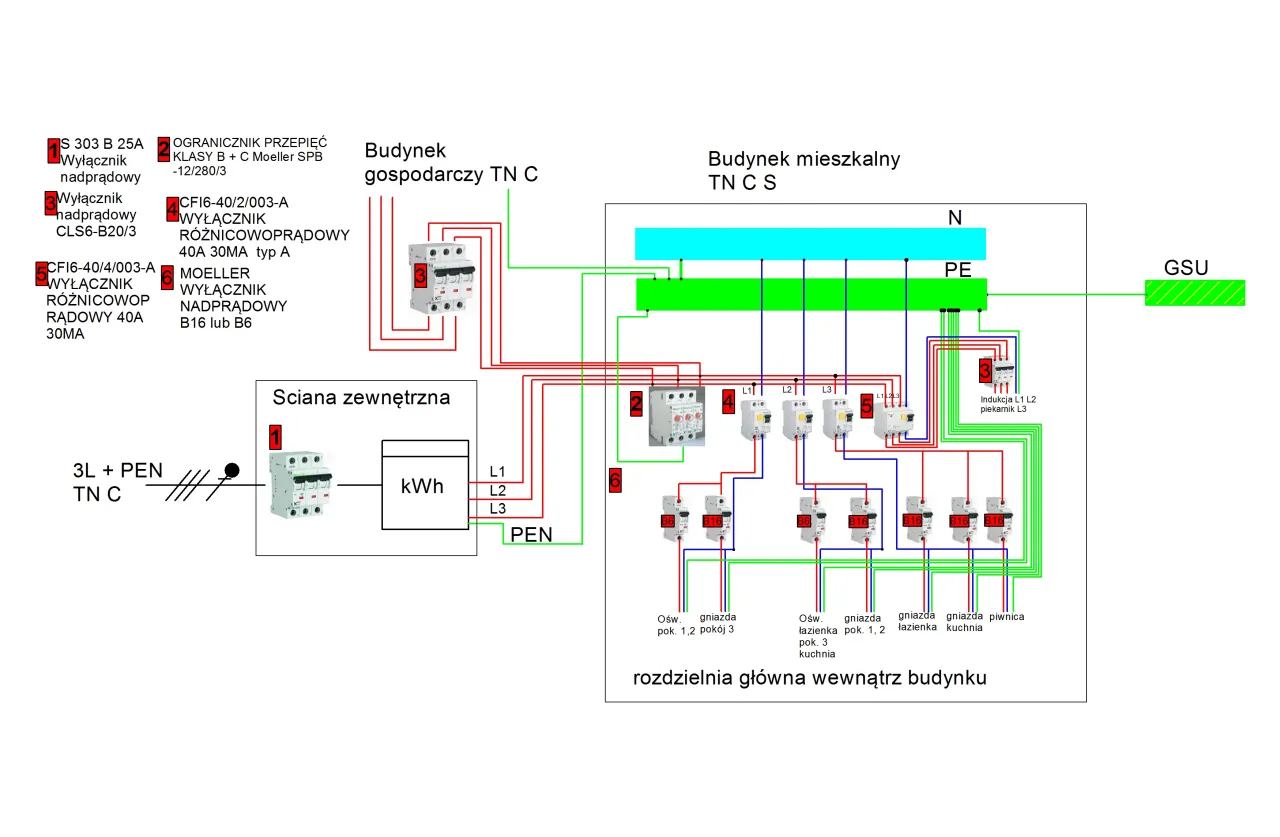

Na czym polega układ TN-C-S? Kluczowy krok ku bezpieczeństwu
Układ TN-C-S jest rozwiązaniem pośrednim, które pozwala na wykorzystanie istniejącej infrastruktury TN-C przy jednoczesnym wprowadzeniu wymaganego poziomu bezpieczeństwa. Polega on na rozdziale wspólnego przewodu ochronno-neutralnego (PEN) na dwa osobne przewody: przewód ochronny (PE) i przewód neutralny (N). Ten rozdział następuje w jednym, ściśle określonym punkcie instalacji. Dzięki temu, od miejsca rozdziału, instalacja działa już jako układ TN-S, co jest warunkiem koniecznym do prawidłowego działania RCD.

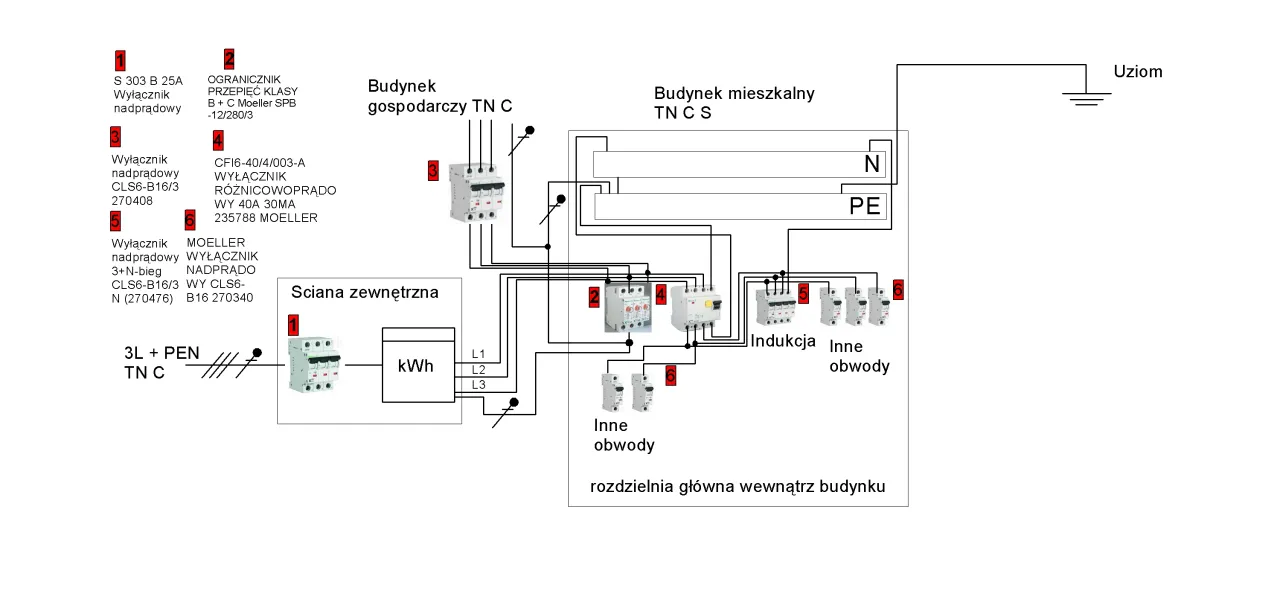

Jak wygląda prawidłowy rozdział przewodu PEN na PE i N w rozdzielnicy
Prawidłowy rozdział przewodu PEN na osobne przewody PE i N musi nastąpić w jednym, kluczowym punkcie instalacji. Najczęściej jest to główna rozdzielnica elektryczna budynku lub mieszkania. W tym miejscu, przewód PEN doprowadzony z sieci zasilającej jest rozłączany i podłączany do dwóch oddzielnych szyn: szyny neutralnej (N) oraz szyny ochronnej (PE). Od tego momentu, instalacja jest już prowadzona jako układ pięcioprzewodowy (w przypadku instalacji trójfazowej) lub trójprzewodowy (w przypadku instalacji jednofazowej), z wyraźnie oddzielonymi przewodami N i PE. Jest to fundamentalny krok, który umożliwia dalsze bezpieczne instalowanie zabezpieczeń.

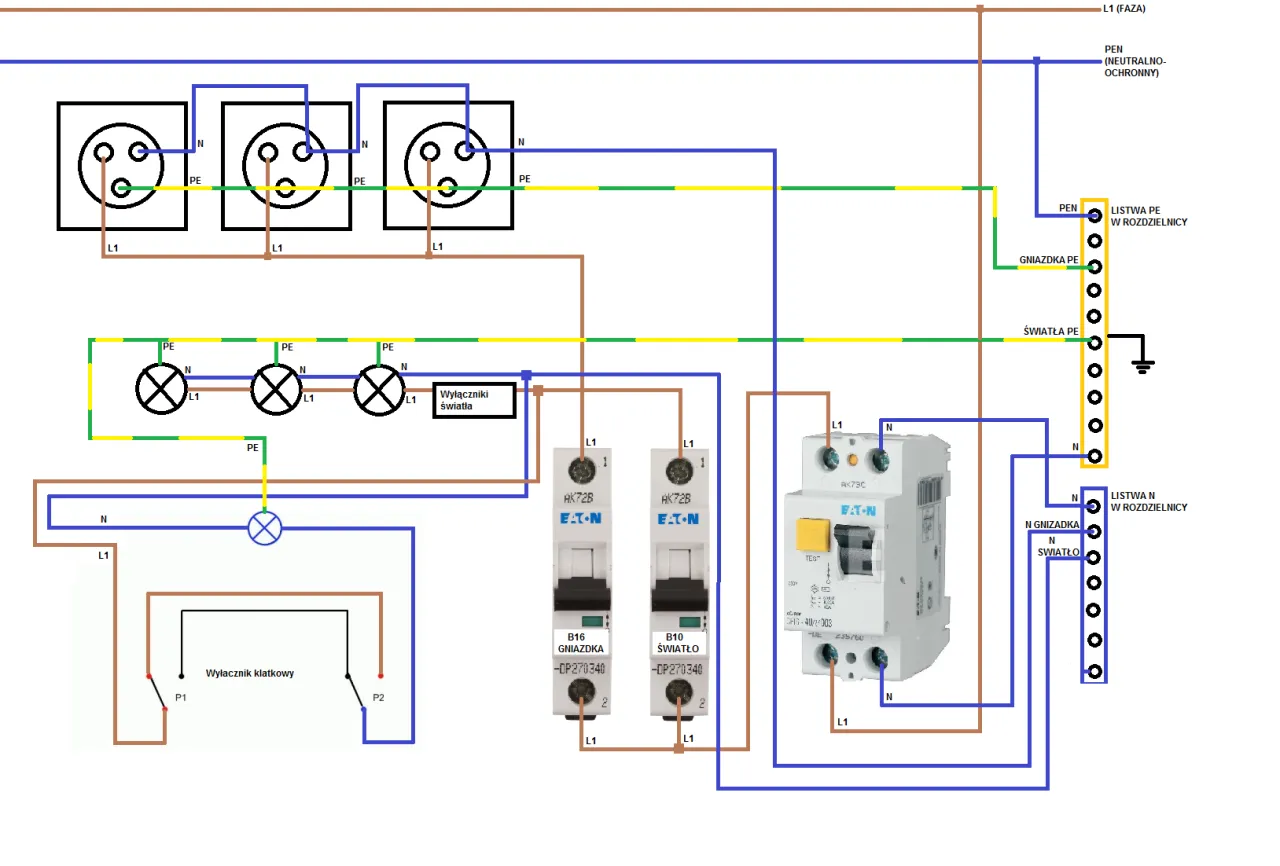

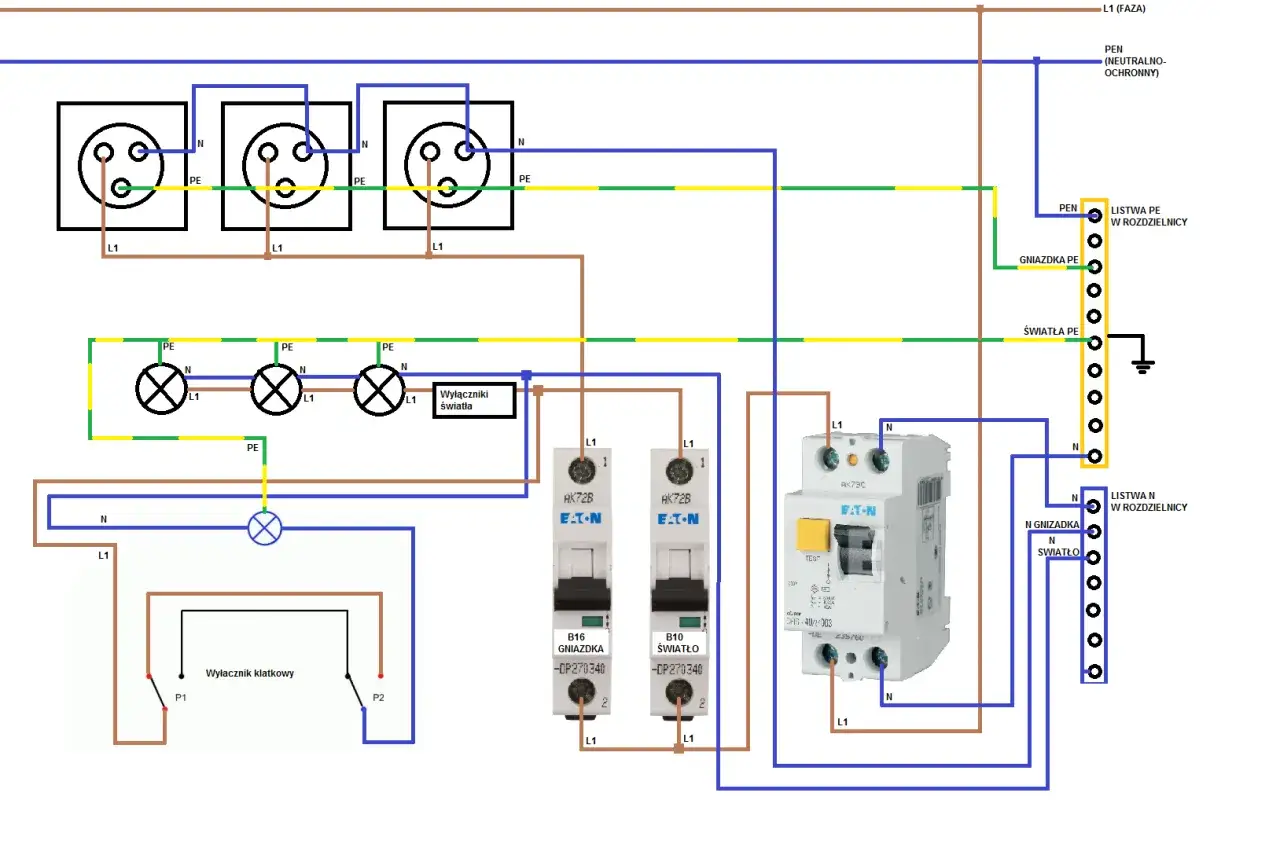

Gdzie i jak podłączyć różnicówkę PO modernizacji instalacji? (opis i schemat ideowy)
Po przeprowadzeniu modernizacji instalacji i dokonaniu rozdziału przewodu PEN na PE i N, wyłącznik różnicowoprądowy może zostać zainstalowany. Kluczowe jest, aby RCD podłączyć wyłącznie w części instalacji, która już pracuje w układzie TN-S, czyli po miejscu rozdziału PEN. Oznacza to, że przewód fazowy (L) zasilający RCD pochodzi z szyny fazowej rozdzielnicy, a przewód neutralny (N) do RCD jest podłączony z szyny neutralnej (N) rozdzielnicy. Wyjście z RCD jest następnie podłączane do obwodów odbiorczych. Przewód ochronny (PE) z szyny PE rozdzielnicy jest podłączany bezpośrednio do obudów urządzeń i instalacji chronionych.
Najczęstsze błędy i niebezpieczne mity, których musisz unikać
Wokół tematu instalacji RCD w starych układach TN-C narosło wiele mitów i błędnych przekonań, które mogą prowadzić do tragicznych w skutkach błędów. Należy stanowczo obalić te niebezpieczne teorie i kierować się wyłącznie sprawdzonymi, bezpiecznymi rozwiązaniami.
Mit nr 1: "Specjalne różnicówki do TN-C" – czy to prawda
Nie istnieją "specjalne" wyłączniki różnicowoprądowe przeznaczone do instalacji w układzie TN-C. Jest to niebezpieczny mit. Każdy wyłącznik RCD wymaga do prawidłowego działania osobnych przewodów neutralnego (N) i ochronnego (PE) do monitorowania bilansu prądów. Próby zastosowania jakichkolwiek "cudownych" urządzeń, które rzekomo mają działać w TN-C, są oszustwem i stwarzają śmiertelne zagrożenie. Jedynym rozwiązaniem jest modernizacja instalacji.
Mit nr 2: "Mostkowanie N do PE za różnicówką" – dlaczego to proszenie się o nieszczęście
Jedną z najbardziej niebezpiecznych praktyk jest próba "mostkowania" (czyli łączenia) przewodów N i PE za wyłącznikiem różnicowoprądowym. Jest to całkowicie błędne i zagrażające życiu działanie. Taka modyfikacja niweczy jakąkolwiek ochronę przeciwporażeniową, ponieważ prąd upływowy nie będzie prawidłowo wykrywany przez RCD. W przypadku awarii, na obudowach urządzeń może pojawić się niebezpieczne napięcie, a różnicówka nie zadziała. Jest to prosta droga do tragedii.
Mit nr 3: "Wystarczy, że ochroni przy porażeniu, nawet jeśli nie działa na zwarcia do obudowy" – obalamy groźną tezę
Twierdzenie, że różnicówka w układzie TN-C "jakoś tam" ochroni przy bezpośrednim porażeniu, nawet jeśli nie działa prawidłowo na zwarcia do obudowy, jest groźną nieprawdą. Nieprawidłowo działający RCD daje fałszywe poczucie bezpieczeństwa. W krytycznej sytuacji, gdy liczy się każda milisekunda, takie urządzenie może nie zadziałać wcale lub zadziałać z opóźnieniem, co może mieć tragiczne skutki. Ochrona przeciwporażeniowa musi być kompleksowa, niezawodna i zgodna z przepisami, a nie oparta na domysłach i półśrodkach.
Modernizacja w praktyce: Kiedy jest absolutnie konieczna i ile może kosztować
Modernizacja instalacji elektrycznej do standardu TN-C-S jest inwestycją, która zapewnia bezpieczeństwo na lata. Istnieją sytuacje, w których jest ona absolutnie konieczna, a jej koszt powinien być postrzegany nie jako wydatek, ale jako inwestycja w życie i zdrowie.
Remont łazienki lub kuchni: Sygnał alarmowy do wymiany instalacji
Remonty pomieszczeń o podwyższonej wilgotności, takich jak łazienki i kuchnie, stanowią absolutnie kluczowy moment na przeprowadzenie modernizacji instalacji elektrycznej. W tych miejscach ryzyko porażenia prądem jest znacząco wyższe, a stare instalacje TN-C są szczególnie niebezpieczne. W takich sytuacjach modernizacja jest nie tylko wysoce zalecana, ale często wymagana przez przepisy budowlane i normy bezpieczeństwa.
Wymiana rozdzielnicy: Idealny moment na kompleksowe zmiany
Wymiana starej, wysłużonej rozdzielnicy elektrycznej na nową, nowoczesną jednostkę, jest idealnym momentem na przeprowadzenie kompleksowej modernizacji całej instalacji. Pozwala to na uporządkowanie okablowania, wykonanie prawidłowego rozdziału przewodu PEN oraz instalację wyłączników różnicowoprądowych i nadprądowych zgodnie z najnowszymi standardami bezpieczeństwa. Jest to kompleksowe podejście, które zapewnia spokój na długie lata.
Przeczytaj również: Różnicówka typu F - niezbędna w nowoczesnym domu? Sprawdź!
Inwestycja w bezpieczeństwo: Dlaczego koszt modernizacji to nie wydatek, a inwestycja w życie i zdrowie
Koszt modernizacji instalacji elektrycznej, choć może wydawać się znaczący, nie powinien być postrzegany jako zwykły wydatek. Jest to kluczowa inwestycja w bezpieczeństwo i zdrowie wszystkich domowników. Pamiętajmy, że życie i zdrowie są bezcenne. Powierzajmy tak ważne prace wyłącznie wykwalifikowanym i doświadczonym elektrykom, którzy zapewnią wykonanie usługi zgodnie z obowiązującymi normami i przepisami.
