Jak podłączyć zabezpieczenie przepięciowe - Pełny poradnik

Dlaczego ochrona przepięciowa to dziś absolutna konieczność

Przepięcie to nagły, krótkotrwały wzrost napięcia w instalacji elektrycznej, znacznie przekraczający jej znamionową wartość. Stanowi ono śmiertelne zagrożenie dla naszych domowych urządzeń elektronicznych, które są coraz bardziej wrażliwe na takie skoki napięcia. Nowoczesna elektronika, od telewizorów i komputerów po inteligentne systemy zarządzania domem, zawiera delikatne układy scalone, które mogą ulec uszkodzeniu nawet przy krótkotrwałym przekroczeniu dopuszczalnego napięcia.

Główne przyczyny powstawania przepięć można podzielić na dwie kategorie. Pierwszą są wyładowania atmosferyczne, czyli popularne burze z piorunami. Nawet jeśli piorun nie uderzy bezpośrednio w budynek, indukowane przepięcia mogą być przenoszone przez linie energetyczne i instalacje telekomunikacyjne, siejąc spustoszenie w sprzęcie. Drugim źródłem są awarie sieci elektrycznej, takie jak przepięcia łączeniowe, które powstają podczas włączania lub wyłączania dużych odbiorników, czy też podczas zwarć w sieci zewnętrznej. W obu przypadkach, skutki mogą być katastrofalne dla naszych urządzeń.

Zanim zaczniesz: Kluczowe pojęcia, które musisz znać

Zanim przystąpimy do montażu, warto zrozumieć podstawowe pojęcia związane z ogranicznikami przepięć. Pozwoli to na świadomy wybór odpowiedniego urządzenia i jego prawidłową instalację.

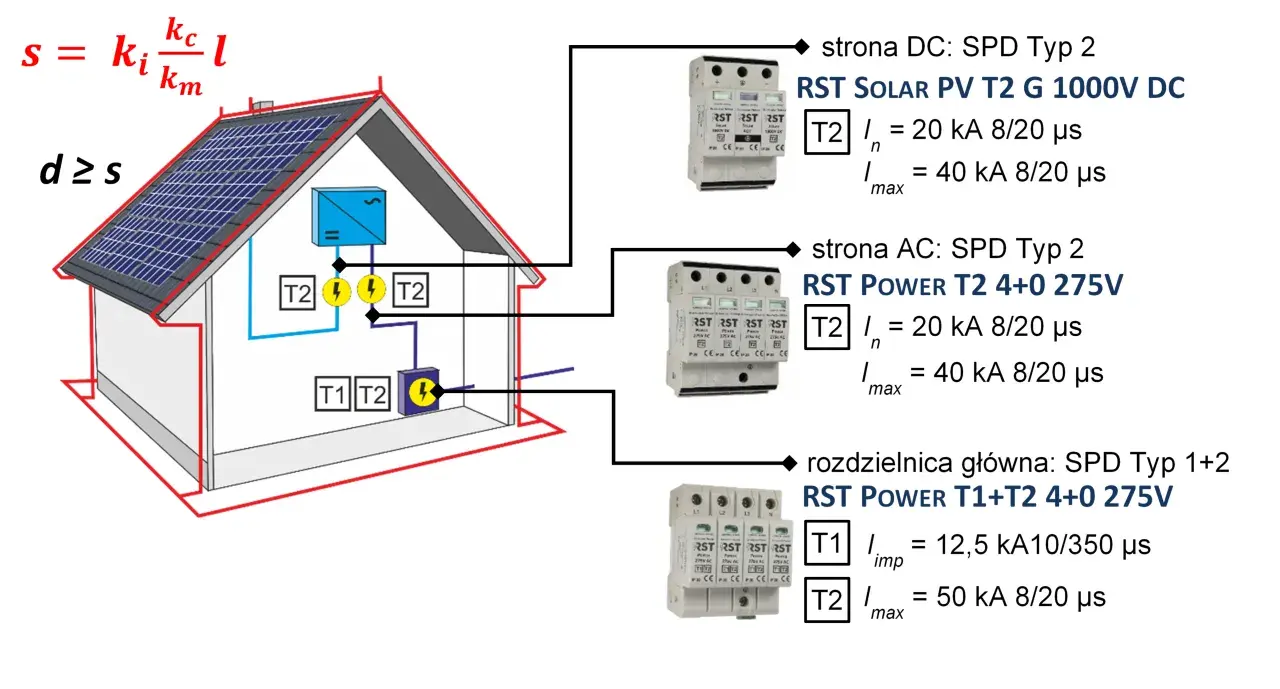

Typ 1, 2 czy 3 (T1, T2, T3) – Jak rozszyfrować oznaczenia i wybrać właściwy ogranicznik?

Oznaczenia T1, T2 i T3 informują o klasie ochronności ogranicznika i jego przeznaczeniu:

• Typ 1 (T1): Są to ograniczniki przeznaczone do montażu w obiektach posiadających instalację odgromową lub zasilanych linią napowietrzną. Ich głównym zadaniem jest odprowadzenie do ziemi energii pioruna, który może trafić bezpośrednio w budynek lub w jego pobliże. Montuje się je zazwyczaj na wejściu instalacji do budynku, na przykład w złączu kablowym lub głównej rozdzielnicy.
• Typ 2 (T2): To najczęściej stosowany typ ograniczników w budownictwie mieszkaniowym, szczególnie tam, gdzie nie ma instalacji odgromowej. Instaluje się je w rozdzielnicy głównej budynku i służą do ochrony przed przepięciami łączeniowymi oraz indukowanymi, które powstają w sieci energetycznej.
• Typ 3 (T3): Ograniczniki typu trzeciego stanowią dodatkową, punktową ochronę. Montuje się je jak najbliżej chronionych urządzeń, na przykład w gniazdkach elektrycznych lub listwach zasilających. Ich zadaniem jest ochrona najbardziej wrażliwego sprzętu, takiego jak komputery czy RTV.

Ogranicznik kombinowany (T1+T2): Kiedy rozwiązanie 2w1 jest najlepszym wyborem?

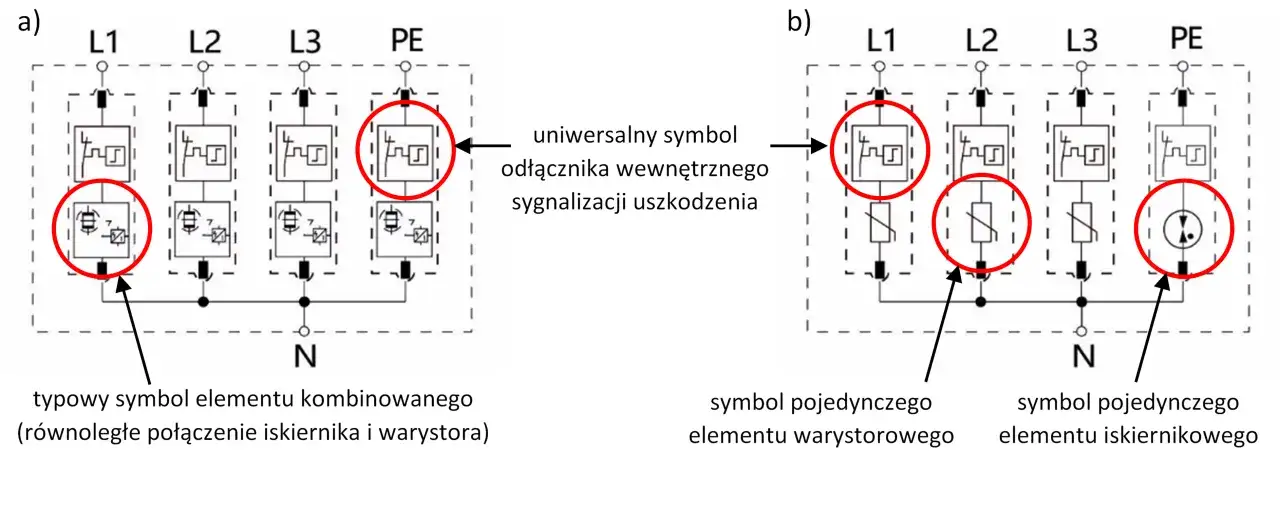

Wiele nowoczesnych rozdzielnic wyposażonych jest w ograniczniki kombinowane, najczęściej typu T1+T2. Jest to bardzo praktyczne rozwiązanie, które łączy w sobie funkcje dwóch typów ograniczników w jednym urządzeniu. Pozwala to na oszczędność miejsca w rozdzielnicy i uproszczenie instalacji, jednocześnie zapewniając kompleksową ochronę zarówno przed bezpośrednimi wyładowaniami atmosferycznymi (jeśli instalacja je przewiduje), jak i przed przepięciami sieciowymi.

Co to jest "dobezpieczenie" i dlaczego producent czasem go wymaga?

Pojęcie "dobezpieczenia" odnosi się do dodatkowego zabezpieczenia nadprądowego, najczęściej w postaci bezpiecznika topikowego lub wyłącznika nadprądowego, które instaluje się szeregowo przed niektórym typami ograniczników przepięć, zwłaszcza tymi typu 1. Zadaniem dobezpieczenia jest ochrona samego ogranicznika oraz instalacji elektrycznej na wypadek jego uszkodzenia lub przepływu przez niego prądu następczego. Konieczność zastosowania dobezpieczenia oraz jego wartość znamionowa zawsze są ściśle określone przez producenta w dokumentacji technicznej urządzenia. Zignorowanie tych zaleceń może prowadzić do nieprawidłowego działania ochrony, a nawet do uszkodzenia sprzętu lub pożaru.

Prawidłowe umiejscowienie w rozdzielnicy: Złota zasada bezpieczeństwa

Przed czy za różnicówką? Ostateczne wyjaśnienie dylematu

Często pojawia się pytanie, czy ogranicznik przepięć powinien być zamontowany przed czy za wyłącznikiem różnicowoprądowym (RCD). Odpowiedź jest jednoznaczna: ogranicznik przepięć zawsze montuje się przed wyłącznikiem różnicowoprądowym. Pozwala to chronić RCD przed uszkodzeniem spowodowanym przez przepięcia, które mogłyby doprowadzić do jego nieprawidłowego zadziałania lub trwałego zniszczenia. Wyłącznik różnicowoprądowy jest elementem chroniącym przed porażeniem prądem, a jego uszkodzenie przez przepięcie mogłoby pozbawić nas tej kluczowej ochrony.

Idealna sekwencja: Rozłącznik główny -> Ogranicznik -> RCD

Prawidłowa kolejność montażu aparatury w rozdzielnicy, patrząc od strony dopływu zasilania, powinna wyglądać następująco:

1. Wyłącznik główny (rozłącznik izolacyjny): Jest to pierwszy element, który pozwala na odłączenie całej instalacji od zasilania w razie potrzeby.
2. Ogranicznik przepięć (SPD): Zamontowany bezpośrednio za wyłącznikiem głównym, rozpoczyna proces ochrony instalacji.
3. Wyłącznik różnicowoprądowy (RCD): Chroni przed porażeniem prądem, a dzięki poprzedzającemu go ogranicznikowi jest lepiej zabezpieczony.
4. Wyłączniki nadprądowe: Chronią poszczególne obwody instalacji przed przeciążeniem i zwarciem.

Taka sekwencja zapewnia nie tylko skuteczną ochronę przed przepięciami, ale także umożliwia bezpieczne odłączenie zasilania do celów konserwacyjnych czy naprawczych.

Jak podłączyć ogranicznik przepięciowy – instrukcja krok po kroku

Montaż ogranicznika przepięć wymaga precyzji i przestrzegania zasad bezpieczeństwa. Oto szczegółowa instrukcja, która pomoże Ci wykonać to zadanie prawidłowo.

1. Krok 1: Przygotowanie i bezpieczeństwo – wyłącz zasilanie!

   To absolutnie najważniejszy etap. Przed przystąpieniem do jakichkolwiek prac w rozdzielnicy, musisz bezwzględnie odłączyć zasilanie. Znajdź główny wyłącznik lub bezpiecznik i go wyłącz. Upewnij się, że napięcie w instalacji zostało odłączone, na przykład za pomocą próbnika napięcia. Praca pod napięciem jest śmiertelnie niebezpieczna!

2. Krok 2: Montaż na szynie TH35 i podłączenie przewodów fazowych (L) i neutralnego (N)

   Większość ograniczników przepięć jest przystosowana do montażu na standardowej szynie DIN TH35, która znajduje się w każdej rozdzielnicy. Zamocuj ogranicznik na szynie, upewniając się, że jest stabilnie osadzony. Następnie, zgodnie ze schematem na obudowie ogranicznika lub w instrukcji producenta, podłącz przewody fazowe (oznaczone jako L) oraz przewód neutralny (N) do odpowiednich zacisków. Przewody te powinny być poprowadzone od strony zasilania (np. od wyłącznika głównego lub RCD, w zależności od schematu).

3. Krok 3: Kluczowe połączenie z szyną PE – dlaczego krótki przewód to podstawa?

   To jeden z najbardziej krytycznych elementów montażu. Zacisk uziemienia (PE) ogranicznika przepięć musi być podłączony do głównej szyny wyrównawczej (PE) w rozdzielnicy. Kluczowe jest, aby ten przewód był jak najkrótszy zaleca się długość poniżej 0,5 metra. Długi przewód PE wprowadza niepotrzebne indukcyjności, które znacząco obniżają skuteczność ochrony. Przewód ten powinien mieć również odpowiedni przekrój, zazwyczaj nie mniejszy niż 6 mm², aby zapewnić bezpieczne odprowadzenie energii przepięcia do ziemi. Według danych tim.pl, prawidłowe wykonanie połączenia z PE jest kluczowe dla skuteczności ochrony.

4. Przeczytaj również: Bezpiecznik B czy C - Klucz do bezpiecznej instalacji elektrycznej

   Krok 4: Podłączenie dobezpieczenia (jeśli jest wymagane przez producenta)

   Jeśli Twój ogranicznik przepięć, zgodnie z instrukcją producenta, wymaga dobezpieczenia, musisz je zamontować. Zazwyczaj jest to dodatkowy wyłącznik nadprądowy lub bezpiecznik topikowy, który instaluje się szeregowo, przed zaciskami wejściowymi ogranicznika. Podłącz przewód zasilający do dobezpieczenia, a z jego wyjścia poprowadź przewód do zacisku wejściowego ogranicznika (L i N).

Schematy podłączenia dla najpopularniejszych układów

Istnieją dwa podstawowe układy instalacji elektrycznych w budynkach mieszkalnych, dla których stosuje się różne konfiguracje ograniczników przepięć.

Instalacja jednofazowa w układzie TN-S jest najczęściej spotykana w domach jednorodzinnych oraz mieszkaniach. W tym układzie stosuje się zazwyczaj dwubiegunowy ogranicznik przepięć (typu T2 lub T1+T2). Podłącza się go szeregowo z wyłącznikiem różnicowoprądowym. Przewody fazowy (L) i neutralny (N) z zasilania podłącza się do zacisków wejściowych ogranicznika, a z jego zacisków wyjściowych prowadzi się je dalej do RCD. Kluczowe jest również prawidłowe podłączenie zacisku PE ogranicznika do szyny uziemiającej.

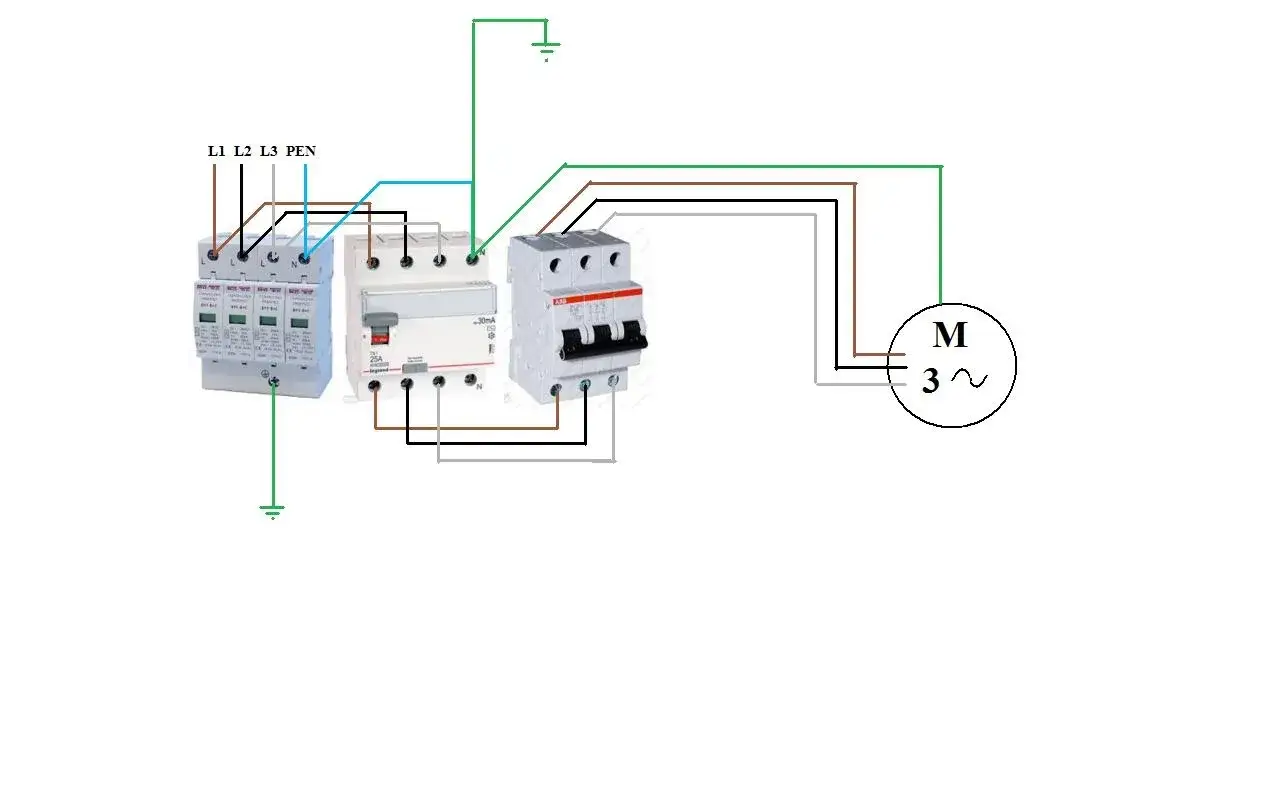

Instalacja trójfazowa wymaga zastosowania czterobiegunowego ogranicznika przepięć. Podłącza się go do wszystkich trzech przewodów fazowych (L1, L2, L3) oraz przewodu neutralnego (N). Podobnie jak w przypadku instalacji jednofazowej, ogranicznik montuje się przed wyłącznikami różnicowoprądowymi (lub przed głównym wyłącznikiem trójfazowym, jeśli taki występuje), a jego zacisk PE musi być połączony z główną szyną uziemiającą za pomocą krótkiego przewodu.

Najczęstsze błędy montażowe i jak ich unikać

Nawet najlepszy ogranicznik przepięć nie zadziała prawidłowo, jeśli zostanie zamontowany w sposób niezgodny z zasadami. Oto najczęściej popełniane błędy:

Błąd #1: Zbyt długie przewody przyłączeniowe, zwłaszcza PE. Jak już wspomniano, długość przewodów, a w szczególności przewodu uziemiającego (PE), ma fundamentalne znaczenie dla skuteczności ochrony. Długie przewody wprowadzają dodatkową impedancję, która utrudnia odprowadzenie energii przepięcia do ziemi. W skrajnych przypadkach może to oznaczać, że ogranicznik zadziała zbyt późno lub nie zadziała wcale, a przepięcie uszkodzi podłączony sprzęt.

Błąd #2: Pominięcie dobezpieczenia wymaganego w instrukcji. Niektóre typy ograniczników, zwłaszcza te starszego typu lub iskiernikowe, wymagają dodatkowego zabezpieczenia nadprądowego. Producent określa jego wartość i sposób montażu. Pominięcie tego elementu naraża ogranicznik na uszkodzenie w przypadku awarii lub przepływu prądu następczego, co może prowadzić do niebezpiecznych sytuacji, a nawet pożaru. Zawsze czytaj instrukcję producenta!

Błąd #3: Niewłaściwa kolejność montażu w rozdzielnicy. Montaż ogranicznika przepięć za wyłącznikiem różnicowoprądowym to bardzo częsty błąd. Powoduje on, że RCD nie jest chroniony przed przepięciami i może ulec uszkodzeniu. Pamiętaj o złotej zasadzie: wyłącznik główny -> ogranicznik przepięć -> RCD -> wyłączniki nadprądowe. Tylko taka kolejność zapewnia optymalną ochronę.

Prace instalacyjne powinna wykonywać osoba z odpowiednimi uprawnieniami elektrycznymi.

Jak sprawdzić, czy ochrona działa poprawnie

Po prawidłowym zainstalowaniu ogranicznika przepięć, warto wiedzieć, jak upewnić się, że nadal działa on poprawnie i zapewnia nam bezpieczeństwo.

Większość nowoczesnych ograniczników przepięć wyposażona jest we wskaźnik zadziałania, zazwyczaj w formie małego okienka z kolorowymi wskaźnikami. Najczęściej spotykany jest schemat zielony/czerwony. Zielony kolor zazwyczaj oznacza, że ogranicznik jest w pełni sprawny i gotowy do działania. Jeśli wskaźnik zmieni kolor na czerwony (lub inny wskazany w instrukcji jako sygnał awarii), oznacza to, że ogranicznik zadziałał i prawdopodobnie uległ uszkodzeniu. W takim przypadku konieczna jest jego wymiana.

Jeśli zauważysz, że wskaźnik zadziałania ogranicznika zmienił kolor, lub jeśli podejrzewasz, że doszło do silnego przepięcia (np. po bliskim uderzeniu pioruna), warto wezwać wykwalifikowanego elektryka. Tylko osoba z odpowiednimi uprawnieniami może bezpiecznie ocenić stan instalacji, sprawdzić działanie ogranicznika i w razie potrzeby dokonać jego wymiany. Regularna kontrola instalacji elektrycznej przez fachowca to najlepsza gwarancja bezpieczeństwa.
