Warystor to często niedoceniany, ale niezwykle ważny komponent w świecie elektroniki. Można go nazwać cichym strażnikiem, który czuwa nad bezpieczeństwem naszych urządzeń, chroniąc je przed niebezpiecznymi skokami napięcia. Zrozumienie jego roli jest kluczowe dla każdego, kto chce lepiej zadbać o swoją elektronikę i uniknąć kosztownych napraw.
Warystor: Cichy strażnik Twojej elektroniki – dlaczego jest tak ważny?
W dzisiejszym świecie, gdzie niemal każdy dom wyposażony jest w liczne urządzenia elektroniczne, od smartfonów po zaawansowane systemy domowe, ochrona przed przepięciami staje się priorytetem. Warystor, choć zazwyczaj ukryty wewnątrz obudowy, odgrywa fundamentalną rolę w tej ochronie. Jest to element, który w kluczowych momentach ratuje nasze cenne sprzęty przed nagłym zniszczeniem. Jego obecność w listwach zasilających czy zasilaczach to nie przypadek to świadome zabezpieczenie przed zagrożeniem, które może nadejść z sieci energetycznej w każdej chwili.
Co to jest warystor i dlaczego każdy powinien wiedzieć o jego istnieniu?

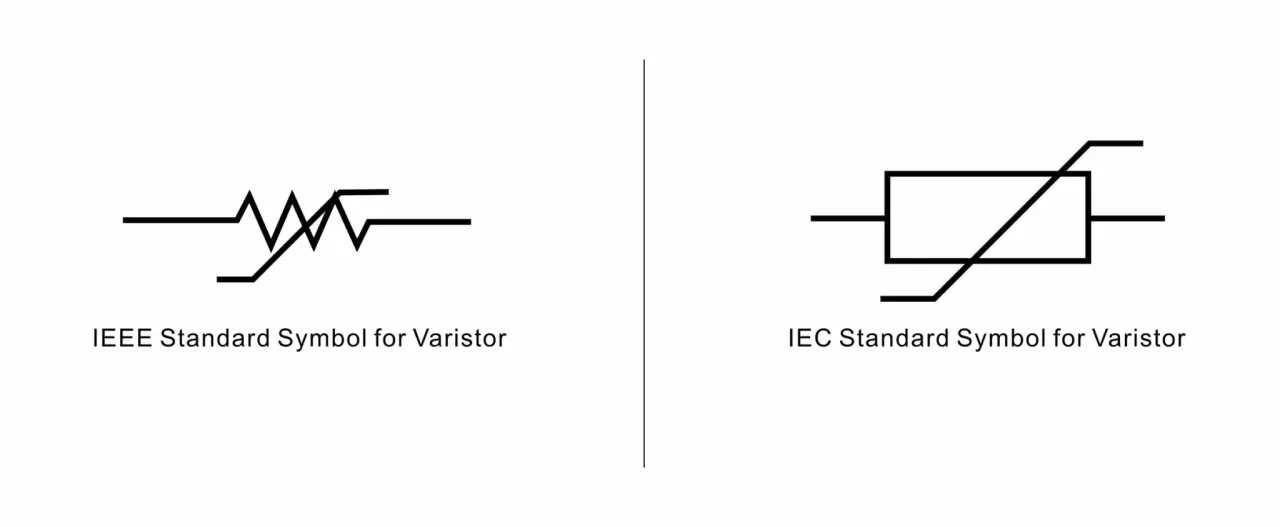

Warystor, nazywany również rezystorem zależnym od napięcia (VDR), to element elektroniczny, którego głównym zadaniem jest ochrona obwodów przed nagłymi, krótkotrwałymi skokami napięcia, czyli przepięciami. Jego nazwa pochodzi od angielskich słów "variable resistor" (zmienny rezystor). Wyobraź sobie go jako elektronicznego "stróża", który w normalnych warunkach jest praktycznie niewidoczny dla obwodu, ale w momencie zagrożenia natychmiast interweniuje. Dla każdego użytkownika elektroniki zrozumienie, czym jest warystor i jak działa, jest ważne, ponieważ pozwala lepiej docenić zabezpieczenia wbudowane w urządzenia i świadomie wybierać produkty oferujące lepszą ochronę. Najpopularniejszym typem warystorów, które spotykamy na co dzień, są warystory metalowo-tlenkowe (MOV), zbudowane głównie z tlenku cynku.
Warystor, nazywany również rezystorem zależnym od napięcia (VDR), to element elektroniczny, którego głównym zadaniem jest ochrona obwodów przed nagłymi, krótkotrwałymi skokami napięcia, czyli przepięciami.
Przepięcie w gniazdku – niewidzialne zagrożenie, przed którym chroni warystor
Przepięcia to nagłe, krótkotrwałe wzrosty napięcia w sieci elektrycznej, które znacznie przekraczają jego normalny poziom. Mogą one być spowodowane różnymi czynnikami, takimi jak uderzenia pioruna w pobliżu linii energetycznych, awarie w sieci elektroenergetycznej, a nawet załączanie lub wyłączanie dużych urządzeń elektrycznych w domu, które generują przepięcia indukowane. Dla delikatnej elektroniki, takiej jak układy scalone w komputerach, telewizorach czy smartfonach, takie skoki napięcia są niezwykle niebezpieczne. Mogą one prowadzić do natychmiastowego uszkodzenia komponentów, a nawet całkowitego zniszczenia urządzenia. W skrajnych przypadkach mogą skrócić żywotność sprzętu, powodując jego stopniową degradację. Warystor stanowi pierwszą i często najskuteczniejszą linię obrony przed tymi niewidzialnymi, ale destrukcyjnymi zjawiskami.
Jak działa warystor? Mechanizm ochrony w kilku prostych krokach
Mechanizm działania warystora może wydawać się skomplikowany, ale w rzeczywistości opiera się na prostej i eleganckiej zasadzie. W kolejnych krokach przyjrzymy się, jak ten niepozorny element skutecznie chroni naszą elektronikę.
Od izolatora do przewodnika: Magia rezystancji zależnej od napięcia
Kluczem do działania warystora jest jego nieliniowa charakterystyka prądowo-napięciowa. W normalnych warunkach pracy, gdy napięcie w obwodzie jest stabilne i mieści się w swoim zakresie roboczym, warystor zachowuje się jak bardzo dobry izolator. Posiada on niezwykle wysoką rezystancję, rzędu megaomów (milionów omów), co oznacza, że praktycznie nie przepuszcza prądu. Jest on dla obwodu niemal "przezroczysty". Sytuacja zmienia się diametralnie, gdy na zaciskach warystora pojawi się napięcie znacznie wyższe od nominalnego mówimy wtedy o przepięciu. W tym momencie jego rezystancja gwałtownie spada do bardzo niskiej wartości, rzędu kilku omów. Warystor staje się wtedy doskonałym przewodnikiem, tworząc ścieżkę o niskiej impedancji.
Co się dzieje w momencie uderzenia pioruna? Warystor w akcji
Wyobraźmy sobie nagłe uderzenie pioruna w pobliżu linii energetycznej. Powoduje to gwałtowny skok napięcia, który mógłby natychmiast uszkodzić podłączone do sieci urządzenia. W tym krytycznym momencie warystor reaguje błyskawicznie. Ponieważ jego rezystancja spadła do minimum, tworzy on "skrót" dla nadmiarowej energii. Energia przepięcia, zamiast płynąć do wrażliwych komponentów elektronicznych, jest kierowana przez warystor do ziemi (lub innego punktu masy). Dzieje się to w ułamkach sekund, zanim przepięcie zdąży wyrządzić szkody. Gdy napięcie w sieci wraca do normy, warystor automatycznie "wyłącza się", wracając do swojego stanu wysokiej rezystancji i przestając wpływać na normalną pracę obwodu.
Napięcie progowe (zadziałania): kluczowy parametr decydujący o skuteczności
Każdy warystor posiada parametr zwany "napięciem progowym" lub "napięciem zadziałania". Jest to wartość napięcia, powyżej której warystor zaczyna przewodzić prąd. Dobór warystora z odpowiednim napięciem progowym jest kluczowy dla skuteczności ochrony. Jeśli napięcie progowe będzie zbyt niskie, warystor może zacząć działać zbyt często, nawet przy niewielkich fluktuacjach napięcia, co przyspieszy jego zużycie. Z kolei zbyt wysokie napięcie progowe sprawi, że warystor nie zadziała w porę podczas silnego przepięcia, co może doprowadzić do uszkodzenia chronionego urządzenia. Dlatego ważne jest, aby napięcie progowe warystora było nieco wyższe od maksymalnego dopuszczalnego napięcia pracy chronionego urządzenia.
Gdzie w codziennym życiu spotykamy warystory? Praktyczne przykłady zastosowań
Choć zazwyczaj są ukryte wewnątrz obudów, warystory są obecne w niemal każdym urządzeniu elektronicznym, które podłączamy do sieci. Ich wszechobecność świadczy o ich kluczowej roli w zapewnieniu bezpieczeństwa i niezawodności naszej elektroniki.
Wnętrze listwy przeciwprzepięciowej: Dlaczego warystor to jej serce?

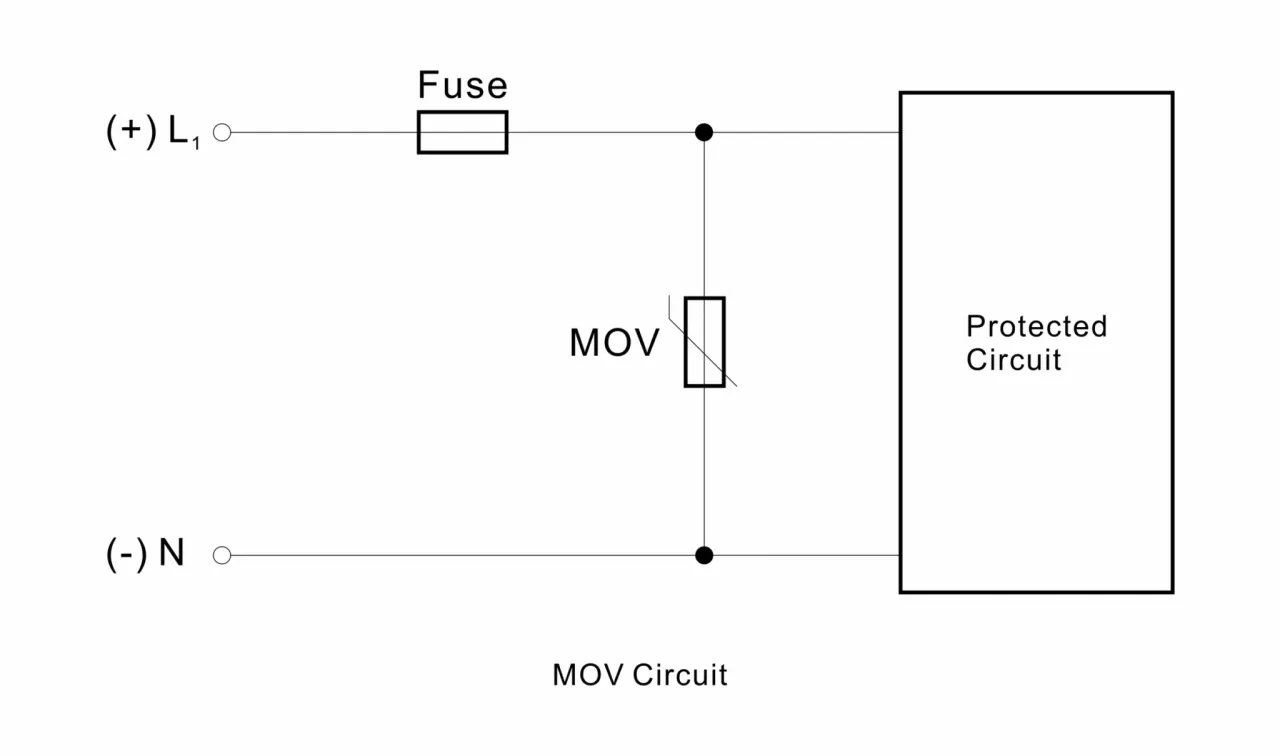

Listwy przeciwprzepięciowe to jedno z najbardziej znanych miejsc, gdzie spotykamy warystory. Wewnątrz każdej dobrej listwy znajdują się zazwyczaj jeden lub więcej warystorów, które stanowią jej podstawowy element ochronny. Gdy napięcie w sieci gwałtownie wzrośnie, warystor w listwie przejmuje nadmiar energii i odprowadza ją do przewodu uziemiającego. Dzięki temu urządzenia podłączone do listwy takie jak komputery, telewizory, konsole do gier czy sprzęt audio są chronione przed uszkodzeniem. Warystor jest więc sercem każdej listwy przeciwprzepięciowej, zapewniając jej główną funkcję ochronną.
Zasilacze do laptopów i ładowarki do telefonów – mały element o wielkim znaczeniu
Nawet w tak małych urządzeniach jak zasilacze do laptopów czy ładowarki do telefonów komórkowych znajdują się warystory. Chociaż są one znacznie mniejsze niż te w listwach przeciwprzepięciowych, pełnią równie ważną rolę. Chronią one delikatne układy elektroniczne wewnątrz zasilacza oraz podłączone urządzenie (laptopa czy telefon) przed przepięciami, które mogą pojawić się w sieci. Stabilność napięcia dostarczanego przez ładowarkę jest kluczowa dla żywotności baterii i prawidłowego działania urządzenia, a warystor pomaga w jej utrzymaniu.
Ochrona sprzętu AGD i RTV: Od telewizora po lodówkę
Większość nowoczesnych urządzeń AGD i RTV, takich jak telewizory, lodówki, pralki, zmywarki, kuchenki mikrofalowe czy klimatyzatory, zawiera w swojej elektronice warystory. Te urządzenia często posiadają skomplikowane moduły sterujące, które są bardzo wrażliwe na wahania napięcia. Wbudowane warystory stanowią pierwszą linię obrony przed przepięciami, chroniąc te drogie i złożone układy przed uszkodzeniem. Dzięki nim możemy cieszyć się niezawodnym działaniem naszych sprzętów przez długie lata, nawet w przypadku niestabilności sieci elektrycznej.
Zastosowania w przemyśle i motoryzacji – tam, gdzie niezawodność jest krytyczna
Poza domowym użytkiem, warystory znajdują szerokie zastosowanie w przemyśle i motoryzacji, gdzie niezawodność działania jest absolutnie krytyczna. W zakładach przemysłowych chronią one sterowniki PLC, systemy automatyki, falowniki i inne wrażliwe układy elektroniczne przed przepięciami generowanymi przez pracujące maszyny, silniki elektryczne czy sieci zasilające. W motoryzacji warystory są integralną częścią systemów zarządzania silnikiem, układów hamulcowych ABS i ESP, systemów multimedialnych oraz innych modułów elektronicznych. Chronią one elektronikę pojazdu przed przepięciami powstającymi podczas pracy silnika, ładowania akumulatora czy nawet w wyniku wyładowań elektrostatycznych.
Jak rozpoznać warystor i odczytać jego oznaczenia?
Rozpoznanie warystora i zrozumienie jego oznaczeń może być pomocne przy diagnozowaniu problemów z elektroniką lub przy wymianie uszkodzonego elementu. Choć mogą przypominać inne komponenty, istnieją pewne cechy, które pozwalają je zidentyfikować.
Wygląd i budowa: Jak odróżnić warystor od kondensatora czy termistora?
Najczęściej spotykane warystory to dyski ceramiczne, zazwyczaj w kolorze niebieskim, pomarańczowym, zielonym lub czarnym. Mają one dwa metalowe wyprowadzenia, które służą do podłączenia ich do obwodu. Warystory metalowo-tlenkowe (MOV) są zazwyczaj większe od typowych kondensatorów ceramicznych. Kluczową różnicą wizualną w stosunku do kondensatorów jest ich budowa wewnętrzna warystor nie posiada dielektryka w tradycyjnym rozumieniu, a jego działanie opiera się na właściwościach materiału półprzewodnikowego (tlenku cynku). Termistory natomiast często mają inną formę, np. małe koraliki lub kształt podobny do diody, a ich główną funkcją jest pomiar temperatury, a nie ochrona przed przepięciami.
Tajemnicze kody na obudowie: Jak interpretować napięcie, średnicę i tolerancję?
Na obudowach warystorów często znajdują się oznaczenia, które informują o ich kluczowych parametrach. Jednym z najpopularniejszych sposobów kodowania jest ciąg cyfr i liter, np. "14D471K". W tym przykładzie: "14D" zazwyczaj oznacza średnicę dysku warystora w milimetrach (tutaj 14 mm). "471" to kod określający napięcie maksymalne. Pierwsze dwie cyfry to wartość, a trzecia to mnożnik (liczba zer). W tym przypadku 47 x 10^1 = 470V. Litera "K" na końcu często oznacza tolerancję napięcia (tutaj ±10%). Zrozumienie tych oznaczeń jest kluczowe, jeśli chcemy wymienić uszkodzony warystor na nowy, identyczny lub o odpowiednio dobranych parametrach.
Czy warystor się zużywa? Prawda o żywotności i awariach
Często można spotkać się z przekonaniem, że warystor jest elementem "wiecznym", który raz zamontowany, będzie działał bez zarzutu przez cały czas. Niestety, rzeczywistość jest nieco inna. Warystory, podobnie jak wiele innych komponentów elektronicznych, ulegają zużyciu, a ich żywotność jest ograniczona.
Degradacja warystora: Jak każde przepięcie skraca jego życie?
Każde zadziałanie warystora, czyli moment, w którym przejmuje on energię przepięcia, powoduje jego stopniową degradację. Nie jest to proces natychmiastowy, ale kumulatywny. Im więcej przepięć warystor "wchłonął", tym bardziej jego parametry ulegają zmianie. Może to oznaczać wzrost napięcia progowego, spadek zdolności do pochłaniania energii, a nawet zmiany w jego strukturze wewnętrznej. W skrajnych przypadkach, po przyjęciu bardzo silnego przepięcia lub po długotrwałym narażeniu na mniejsze skoki napięcia, warystor może ulec uszkodzeniu. Może to objawiać się jako zwarcie, rozwarcia lub po prostu utrata zdolności do ochrony.
Jak sprawdzić, czy warystor w urządzeniu jest wciąż sprawny? Proste metody diagnostyczne
Pierwszym krokiem w diagnozowaniu stanu warystora jest jego wizualna inspekcja. Szukaj śladów osmalenia, pęknięć na obudowie, przebarwień lub innych oznak przegrzania. Jeśli warystor jest uszkodzony, często widać to gołym okiem. Bardziej zaawansowaną metodą jest pomiar rezystancji za pomocą multimetru. W normalnych warunkach (przy niskim napięciu) sprawny warystor powinien wykazywać bardzo wysoką rezystancję (rzędu megaomów). Jeśli multimetr pokazuje niską rezystancję (bliską zeru), oznacza to zwarcie, a warystor jest uszkodzony. Należy jednak pamiętać, że pomiar multimetrem nie zawsze jest w 100% miarodajny, zwłaszcza jeśli uszkodzenie jest subtelne. W przypadku jakichkolwiek wątpliwości, a zwłaszcza przy widocznych uszkodzeniach, najlepszym rozwiązaniem jest wymiana warystora.
Uszkodzony warystor: Co się stanie, gdy "strażnik" przestanie działać?
Gdy warystor ulegnie uszkodzeniu, urządzenie, które miał chronić, traci swoją pierwszą linię obrony przed przepięciami. Staje się ono podatne na wszelkie skoki napięcia w sieci, co może prowadzić do jego szybkiego uszkodzenia. Jeśli warystor ulegnie zwarciu, zazwyczaj spowoduje to zadziałanie bezpiecznika w urządzeniu lub w instalacji elektrycznej, odcinając zasilanie i zapobiegając dalszym uszkodzeniom, a nawet pożarowi. Jednak w niektórych przypadkach uszkodzony warystor może nie spowodować natychmiastowego zwarcia, a jedynie przestać pełnić funkcję ochronną. Ignorowanie uszkodzonego warystora jest ryzykowne, ponieważ naraża cenne urządzenia na potencjalne, kosztowne awarie.
Wybór i wymiana warystora: Na co zwrócić uwagę?
Wymiana uszkodzonego warystora lub dobór nowego do projektu wymaga uwzględnienia kilku kluczowych parametrów. Prawidłowy wybór gwarantuje skuteczną ochronę i długą żywotność zarówno samego warystora, jak i chronionego urządzenia.
Kluczowe parametry przy doborze: Napięcie pracy, energia impulsu i maksymalny prąd
Podczas wyboru warystora należy zwrócić uwagę na kilka podstawowych parametrów. Napięcie pracy (często podawane jako napięcie progowe lub napięcie zadziałania) powinno być nieco wyższe od maksymalnego napięcia, jakie normalnie panuje w obwodzie. Zdolność do pochłaniania energii impulsu, często podawana w dżulach (J), określa, jak dużą energię warystor jest w stanie bezpiecznie rozproszyć podczas jednego przepięcia. Im wyższa wartość, tym lepsza ochrona przed silnymi impulsami. Maksymalny prąd szczytowy (peak current) informuje o maksymalnym prądzie, jaki warystor może wytrzymać przez bardzo krótki czas (np. 8/20 mikrosekund) bez uszkodzenia. Dobór warystora z odpowiednimi parametrami jest kluczowy dla jego skuteczności i trwałości.
Przeczytaj również: Jak podłączyć ogranicznik przepięć - Uniknij błędów!
Większy znaczy lepszy? Rola średnicy warystora w pochłanianiu energii
Fizyczny rozmiar warystora, a w szczególności średnica jego dysku, ma bezpośredni wpływ na jego zdolność do pochłaniania energii. Warystory o większej średnicy są zazwyczaj wykonane z większej ilości materiału aktywnego (tlenku cynku), co pozwala im na rozproszenie większej ilości energii przepięcia. Oznacza to, że większe warystory są bardziej wytrzymałe i lepiej radzą sobie z silniejszymi impulsami. W zastosowaniach, gdzie wymagana jest wysoka ochrona, na przykład w listwach przeciwprzepięciowych wyższej klasy lub w ochronie urządzeń przemysłowych, często stosuje się warystory o większej średnicy. W tym kontekście, "większy" często rzeczywiście oznacza "lepszy" pod względem odporności na przepięcia.
Warystor to nie wszystko: Dlaczego pełna ochrona wymaga więcej niż jednego elementu?
Warystor jest niezwykle ważnym elementem ochrony przeciwprzepięciowej, ale rzadko kiedy działa w izolacji. W celu zapewnienia kompleksowej i wielostopniowej ochrony, często jest on częścią bardziej rozbudowanego systemu. W zaawansowanych rozwiązaniach ochronnych warystory współpracują z innymi komponentami, takimi jak szybkie bezpieczniki topikowe, które chronią przed długotrwałymi przepięciami lub zwarciami, czy też z diodami TVS (Transient Voltage Suppressor), które oferują jeszcze szybszy czas reakcji i precyzyjniejsze ograniczenie napięcia. W przypadku ochrony budynków przed przepięciami atmosferycznymi, stosuje się również odgromniki gazowe. Połączenie tych różnych technologii pozwala na stworzenie skutecznej, wielopoziomowej bariery ochronnej, która zabezpiecza elektronikę przed szerokim spektrum zagrożeń, od drobnych zakłóceń po potężne wyładowania.
