W świecie nowoczesnych instalacji elektrycznych, gdzie liczy się bezpieczeństwo i niezawodność, wyłącznik różnicowoprądowy typu F staje się kluczowym elementem. Ten artykuł to kompleksowy przewodnik, który wyjaśni, czym jest to zaawansowane zabezpieczenie, jakie są jego techniczne przewagi nad popularnymi typami A i AC, oraz w jakich scenariuszach jego zastosowanie jest niezbędne dla ochrony zarówno użytkowników, jak i drogiego sprzętu. Dowiedz się, dlaczego różnicówka typu F to inwestycja w przyszłość Twojej instalacji.
Kluczowe informacje o wyłączniku różnicowoprądowym typu F
- Wykrywa prądy różnicowe o mieszanych częstotliwościach do 1 kHz, generowane przez falowniki jednofazowe
- Niezbędny do ochrony nowoczesnych urządzeń, takich jak pralki inwerterowe, pompy ciepła i klimatyzatory
- Posiada podwyższoną odporność na "oślepienie" przez składową stałą prądu upływu do 10 mA
- Stanowi ekonomicznie uzasadnione rozwiązanie pośrednie między typem A a droższym typem B
- Jego stosowanie wynika z zasad wiedzy technicznej i norm dla obciążeń z falownikami
- Dostępne prądy znamionowe to 25A, 40A, 63A, a znamionowy prąd różnicowy to zazwyczaj 30 mA

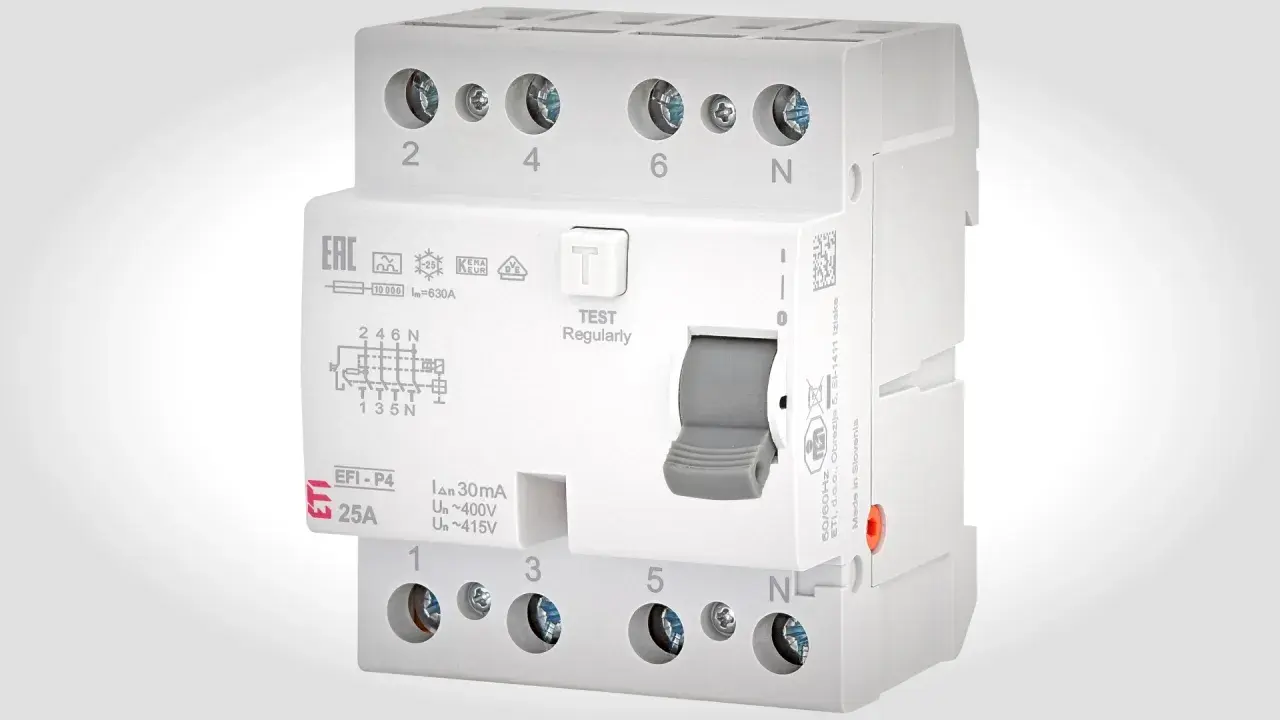

Różnicówka typu F – dlaczego staje się niezbędna w nowoczesnym domu?
Wyłącznik różnicowoprądowy, w skrócie RCD (Residual Current Device), to fundamentalny element każdej nowoczesnej instalacji elektrycznej, którego głównym zadaniem jest ochrona życia ludzkiego przed skutkami porażenia prądem elektrycznym. Działa poprzez monitorowanie prądu płynącego w przewodzie fazowym i neutralnym. Jeśli wystąpi jakakolwiek różnica między tymi wartościami, oznacza to, że prąd "ucieka" gdzieś indziej na przykład przez ciało człowieka dotykającego uszkodzonego urządzenia. W takiej sytuacji RCD błyskawicznie odłącza zasilanie, minimalizując ryzyko porażenia. Jest to również kluczowe zabezpieczenie przeciwpożarowe, zapobiegające groźnym skutkom uszkodzenia izolacji.
Ewolucja technologii elektrycznej przyniosła ze sobą nowe wyzwania. Początkowo stosowano wyłączniki typu AC, które były skuteczne jedynie w wykrywaniu prądów upływu o sinusoidalnym kształcie. Z czasem pojawiły się urządzenia generujące prądy pulsujące stałe, co wymusiło wprowadzenie wyłączników typu A, które radzą sobie zarówno z prądami sinusoidalnymi, jak i pulsującymi stałymi. Jednak rozwój elektroniki mocy, a zwłaszcza powszechne zastosowanie falowników w jednofazowych urządzeniach, stworzyło potrzebę jeszcze bardziej zaawansowanych rozwiązań. Tu właśnie na scenę wkracza wyłącznik różnicowoprądowy typu F, zaprojektowany do radzenia sobie z nowymi rodzajami prądów upływu, które mogą być generowane przez te nowoczesne urządzenia.
Czym jest wyłącznik różnicowoprądowy i jaką rolę pełni w instalacji?

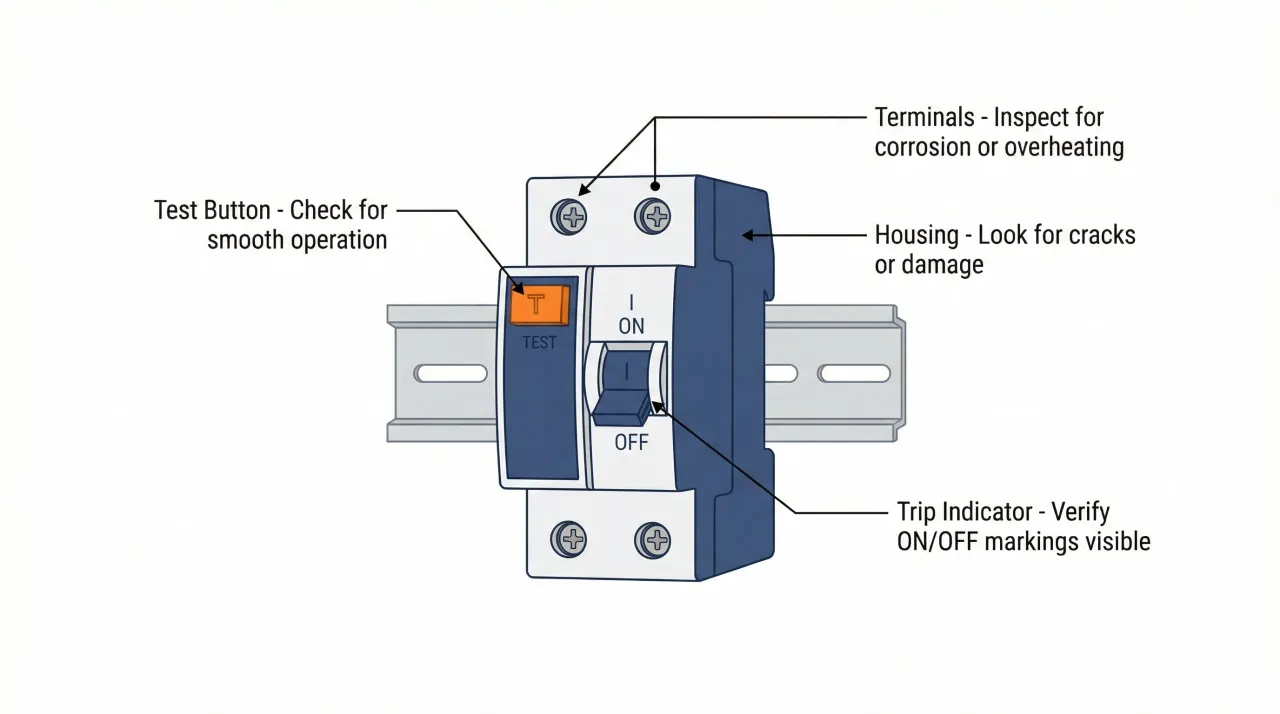

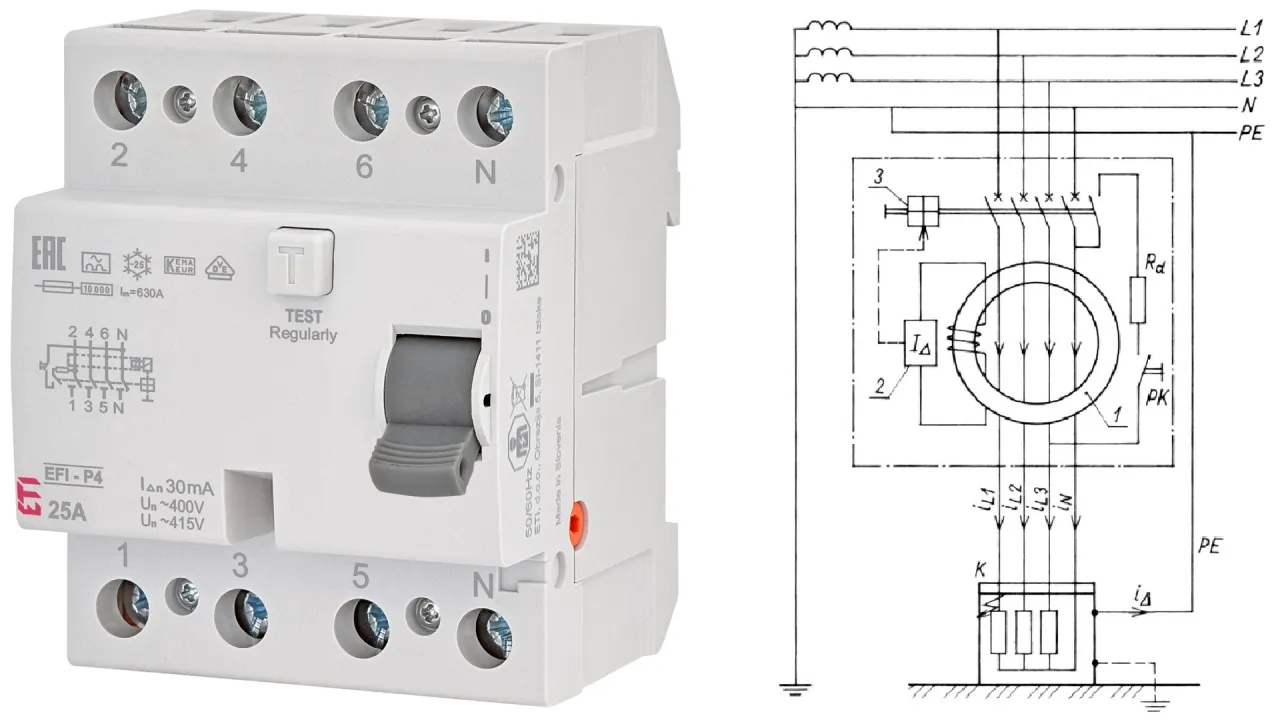

Wyłącznik różnicowoprądowy, często nazywany potocznie "różnicówką", to aparat elektryczny, który ma za zadanie chronić ludzi przed porażeniem prądem elektrycznym. Działa on na zasadzie porównywania prądu płynącego w przewodzie fazowym z prądem powracającym przewodem neutralnym. W normalnych warunkach te wartości powinny być identyczne. Jeśli jednak dojdzie do sytuacji, w której prąd "wycieka" z obwodu na przykład przez dotyk człowieka do ziemi powstaje różnica między tymi prądami. Wykrycie tej różnicy przez wyłącznik powoduje jego natychmiastowe zadziałanie i odłączenie zasilania. Jest to niezwykle ważne zabezpieczenie, które ratuje życie i zapobiega groźnym pożarom wynikającym z uszkodzeń izolacji.Ewolucja ochrony: od typu AC do specjalistycznego typu F
Historia wyłączników różnicowoprądowych pokazuje, jak technologia dostosowuje się do zmieniających się potrzeb. Najstarszym typem jest AC, który skutecznie wykrywa jedynie prądy upływu o sinusoidalnym kształcie, typowe dla prostych obciążeń. Następnie wprowadzono typ A, który rozszerzył możliwości o wykrywanie prądów pulsujących stałych, często generowanych przez prostowniki. Jednak wraz z pojawieniem się w domowych instalacjach jednofazowych falowników, które generują prądy o mieszanych częstotliwościach, okazało się, że nawet typ A może być niewystarczający. Odpowiedzią na te wyzwania jest typ F, który został zaprojektowany do wykrywania szerszego spektrum prądów upływu, w tym tych o wyższych częstotliwościach, co jest kluczowe dla bezpieczeństwa nowoczesnych urządzeń.
Kluczowe różnice techniczne: typ F na tle popularnego typu A
Wybór odpowiedniego typu wyłącznika różnicowoprądowego ma fundamentalne znaczenie dla bezpieczeństwa i niezawodności instalacji elektrycznej. Choć typ A jest powszechnie stosowany i sprawdza się w wielu sytuacjach, nowoczesne urządzenia wprowadzają nowe rodzaje prądów upływu, które mogą stanowić wyzwanie dla jego działania. Typ F został zaprojektowany właśnie po to, by sprostać tym nowym wymaganiom, oferując szerszy zakres detekcji i większą odporność na zakłócenia.
Typ A: solidny standard, który ma już swoje ograniczenia
Wyłącznik różnicowoprądowy typu A jest uznawany za standard w wielu instalacjach. Jest on w stanie skutecznie wykrywać dwa podstawowe rodzaje prądów upływu: prądy przemienne sinusoidalne (takie jak te generowane przez tradycyjne żarówki czy grzałki) oraz prądy pulsujące stałe (powstające na przykład w prostych zasilaczach). Jednakże, w obliczu rosnącej popularności urządzeń z zaawansowaną elektroniką mocy, takich jak silniki sterowane falownikami, typ A zaczyna napotykać swoje ograniczenia. Może on nie wykrywać prawidłowo wszystkich rodzajów prądów upływu generowanych przez te urządzenia, a w skrajnych przypadkach, pod wpływem składowej stałej prądu upływu, może nawet utracić swoje podstawowe funkcje ochronne, co jest zjawiskiem znanym jako "oślepienie".
Przewaga typu F: wykrywanie prądów o wysokiej częstotliwości

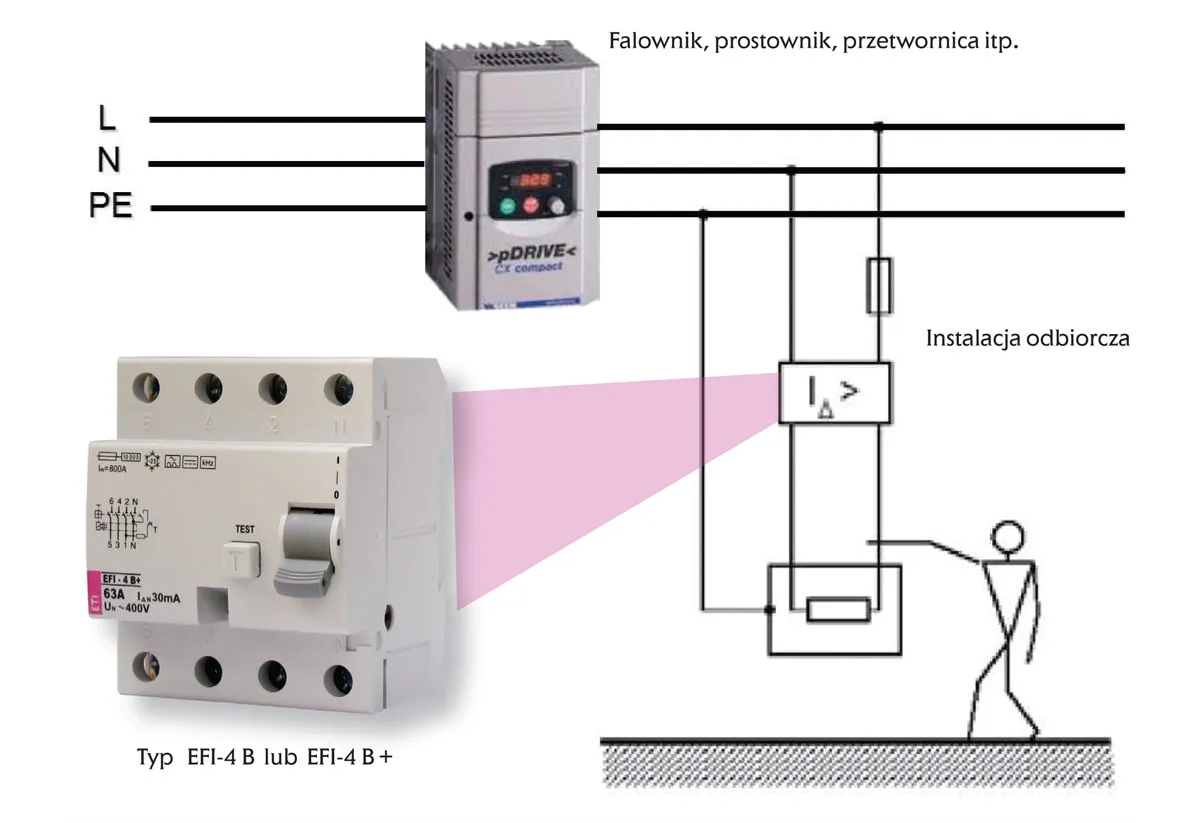

Kluczową przewagą wyłącznika typu F jest jego zdolność do wykrywania prądów różnicowych o mieszanych częstotliwościach, które mogą sięgać aż do 1 kHz. Tego rodzaju prądy są charakterystyczne dla urządzeń wykorzystujących jednofazowe przemienniki częstotliwości, czyli falowniki. Falowniki te są powszechnie stosowane w nowoczesnych urządzeniach, aby umożliwić płynną regulację prędkości obrotowej silników, co przekłada się na ich większą efektywność energetyczną i cichszą pracę. Wykrywanie tych wyższych częstotliwości przez typ F jest niezbędne, aby zapewnić skuteczną ochronę przeciwporażeniową i zapobiec niepożądanym zadziałaniom wyłącznika, które mogłyby zakłócić pracę chronionych urządzeń.
Odporność na „oślepienie”: co oznacza tolerancja na składową stałą 10 mA?
Zjawisko "oślepienia" wyłącznika różnicowoprądowego to poważny problem, który może prowadzić do utraty ochrony. Zachodzi ono, gdy w obwodzie występuje wygładzona składowa stała prądu upływu. Wyłączniki typu A są szczególnie wrażliwe na ten problem już przy stosunkowo niewielkiej wartości składowej stałej, rzędu 6 mA, mogą przestać prawidłowo reagować na prądy przemienne. Wyłącznik typu F został zaprojektowany z myślą o tej luce. Posiada on znacznie większą tolerancję na składową stałą prądu upływu, zachowując pełną funkcjonalność ochronną nawet przy jej wartości do 10 mA. To znacząco zwiększa jego niezawodność w instalacjach z nowoczesnymi urządzeniami, które mogą generować tego typu zakłócenia.
Kiedy montaż różnicówki typu F jest koniecznością? Praktyczne przykłady
Wybór odpowiedniego typu wyłącznika różnicowoprądowego nie jest jedynie kwestią techniczną, ale przede wszystkim praktyczną. Wiele nowoczesnych urządzeń, które na co dzień ułatwiają nam życie, generuje specyficzne rodzaje prądów upływu. Zrozumienie, które z nich wymagają szczególnej ochrony, pozwala na uniknięcie problemów z działaniem sprzętu oraz, co najważniejsze, zapewnia bezpieczeństwo użytkowników.
Obwody dla nowoczesnego AGD: pralki inwerterowe, suszarki, zmywarki
Współczesne urządzenia gospodarstwa domowego, takie jak pralki z silnikami inwerterowymi (umożliwiającymi płynną regulację obrotów), nowoczesne suszarki bębnowe czy zmywarki, coraz częściej wykorzystują falowniki do sterowania pracą silników. Falowniki te, choć zapewniają cichszą pracę i większą efektywność energetyczną, generują prądy upływu o mieszanych częstotliwościach. Wyłącznik typu A może mieć problem z ich prawidłowym wykryciem lub, co gorsza, może być przez nie "oślepiany", tracąc swoje właściwości ochronne. Dlatego dla obwodów zasilających takie urządzenia, zastosowanie wyłącznika typu F jest wysoce zalecane, a często wręcz konieczne, aby zapewnić skuteczną ochronę przeciwporażeniową.
Instalacje grzewcze i wentylacyjne: pompy ciepła i klimatyzatory z falownikiem
Pompy ciepła i klimatyzatory inwerterowe zdobywają coraz większą popularność jako ekologiczne i energooszczędne rozwiązania do ogrzewania i chłodzenia budynków. Podobnie jak w przypadku AGD, sercem tych urządzeń często są falowniki, które sterują pracą sprężarek i wentylatorów. Falowniki te generują prądy upływu o charakterystyce, która wymaga zastosowania wyłącznika różnicowoprądowego typu F. Zapewnienie odpowiedniej ochrony dla tych kluczowych elementów instalacji grzewczej i wentylacyjnej jest nie tylko kwestią bezpieczeństwa, ale także gwarancją ich niezawodnej i efektywnej pracy przez długie lata.
Garaż i warsztat: czy elektronarzędzia wymagają specjalnej ochrony?
W domowych warsztatach i garażach często korzystamy z różnego rodzaju elektronarzędzi. Wiele z nich, zwłaszcza te z płynną regulacją prędkości obrotowej, funkcją łagodnego rozruchu czy zaawansowanymi systemami sterowania, również może zawierać falowniki lub inne układy elektroniczne generujące prądy upływu o wyższych częstotliwościach. Choć nie każde elektronarzędzie będzie tego wymagało, warto zwrócić uwagę na instrukcje producenta. W przypadku narzędzi zasilanych jednofazowo, które posiadają zaawansowaną elektronikę, zastosowanie wyłącznika typu F w obwodzie zasilającym może być rozsądnym krokiem w celu zapewnienia maksymalnego bezpieczeństwa podczas pracy.
Różnicówka typu F czy B? Jak nie przepłacić i zapewnić pełne bezpieczeństwo
Wybór między wyłącznikiem typu F a jeszcze bardziej zaawansowanym typem B może być źródłem niepewności. Oba typy oferują ochronę przed prądami upływu generowanymi przez nowoczesne urządzenia, jednak różnią się zakresem możliwości i ceną. Kluczem jest zrozumienie, kiedy typ F jest wystarczający, a kiedy inwestycja w typ B jest absolutnie konieczna.
Gdzie typ F jest wystarczający, czyli mądry kompromis między ceną a ochroną
Dla większości jednofazowych obciążeń, które wykorzystują falowniki do sterowania pracą silników takich jak wspomniane wcześniej pralki, suszarki, klimatyzatory czy niektóre elektronarzędzia wyłącznik typu F stanowi optymalne i ekonomicznie uzasadnione rozwiązanie. Zapewnia on skuteczną detekcję prądów upływu o mieszanych częstotliwościach do 1 kHz oraz podwyższoną odporność na składową stałą, co jest kluczowe w tych zastosowaniach. Wybierając typ F, osiągamy rozsądny kompromis między poziomem bezpieczeństwa a kosztem, unikając niepotrzebnego przepłacania za funkcje, które nie są wymagane w danym obwodzie.
Kiedy musisz zainwestować w typ B? Fotowoltaika i ładowarki do aut elektrycznych
Istnieją sytuacje, w których wymagany jest jeszcze wyższy poziom ochrony, a mianowicie zastosowanie wyłącznika różnicowoprądowego typu B. Jest on niezbędny tam, gdzie mogą pojawić się prądy upływu o składowej stałej, która nie jest wygładzona, a także prądy o bardzo wysokich częstotliwościach. Do takich zastosowań należą przede wszystkim: instalacje fotowoltaiczne (gdzie falowniki przetwarzają prąd stały na zmienny), trójfazowe falowniki sterujące silnikami, a także ładowarki do samochodów elektrycznych (tzw. wallboxy). W tych przypadkach, specyfika generowanych prądów upływu w tym czysta składowa stała sprawia, że jedynie wyłącznik typu B jest w stanie zapewnić odpowiedni poziom bezpieczeństwa i niezawodności działania.
Jak prawidłowo dobrać wyłącznik typu F do swojej instalacji?
Dobór odpowiedniego wyłącznika różnicowoprądowego typu F wymaga zwrócenia uwagi na kilka kluczowych parametrów technicznych. Prawidłowe dopasowanie tych parametrów do charakterystyki obwodu i instalacji jest gwarancją skutecznej ochrony i długotrwałej, bezproblemowej pracy. Zrozumienie tych parametrów pozwoli uniknąć błędów i zapewnić maksymalne bezpieczeństwo.
Prąd znamionowy (In): jak dopasować go do obciążenia obwodu (25A, 40A, 63A)?
Prąd znamionowy (In) wyłącznika różnicowoprądowego określa maksymalny prąd, jaki obwód może bezpiecznie przenosić przez dłuższy czas bez przegrzewania się aparatu. Jest on ściśle powiązany z przekrojem przewodów i zabezpieczeniem nadprądowym (bezpiecznikiem lub wyłącznikiem nadprądowym) w danym obwodzie. W przypadku wyłączników typu F dostępnych na polskim rynku, najczęściej spotykane wartości prądu znamionowego to 25A, 40A oraz 63A. Wybór konkretnej wartości powinien być podyktowany maksymalnym spodziewanym obciążeniem obwodu, przy jednoczesnym zachowaniu odpowiedniego marginesu bezpieczeństwa. Zawsze należy upewnić się, że prąd znamionowy RCD jest równy lub niższy od prądu znamionowego zabezpieczenia nadprądowego.
Znamionowy prąd różnicowy (IΔn): dlaczego 30 mA to standard w ochronie życia?
Znamionowy prąd różnicowy (IΔn) to wartość prądu upływu, przy której wyłącznik różnicowoprądowy ma zadziałać. W ochronie przeciwporażeniowej podstawowej, która ma na celu ochronę życia ludzkiego, standardem jest wartość 30 mA. Oznacza to, że wyłącznik zadziała, gdy prąd upływu osiągnie lub przekroczy tę wartość. Zastosowanie wyższego progu zadziałania (np. 100 mA lub 300 mA) jest dopuszczalne w ochronie przeciwpożarowej lub dla ochrony przed uszkodzeniem sprzętu, ale nie zapewnia wystarczającego poziomu bezpieczeństwa dla ludzi. Dlatego dla obwodów, gdzie istnieje ryzyko kontaktu z urządzeniami pod napięciem, wybór RCD z IΔn = 30 mA jest kluczowy.
Wersja 2-biegunowa czy 4-biegunowa: co wybrać do instalacji jedno- i trójfazowej?
Wyłączniki różnicowoprądowe dostępne są w wersjach 2-biegunowych i 4-biegunowych. Wersja 2-biegunowa służy do ochrony obwodów jednofazowych i jednocześnie wyłącza przewód fazowy oraz neutralny. Jest to najczęściej stosowane rozwiązanie w domowych instalacjach elektrycznych. Natomiast wersja 4-biegunowa jest przeznaczona do ochrony obwodów trójfazowych i wyłącza jednocześnie wszystkie trzy przewody fazowe oraz przewód neutralny. Wybór zależy więc od typu zasilania danego obwodu dla instalacji jednofazowych stosujemy RCD 2-biegunowe, a dla trójfazowych 4-biegunowe.
Wymagania prawne i normy w Polsce – co mówi o tym prawo budowlane?
Stosowanie wyłączników różnicowoprądowych w Polsce jest regulowane przez przepisy prawa budowlanego oraz normy techniczne. Choć przepisy te mogą nie zawsze wprost wskazywać na konkretny typ RCD, to jednak nakładają na projektantów i instalatorów obowiązek zapewnienia odpowiedniego poziomu bezpieczeństwa, dostosowanego do charakteru chronionych urządzeń i instalacji. Zasady wiedzy technicznej odgrywają tu kluczową rolę.Norma PN-HD 60364 a dobór zabezpieczeń do charakteru odbiorników
Polskie przepisy, w tym Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz zharmonizowane normy, takie jak PN-HD 60364 (instalacje elektryczne niskiego napięcia), kładą nacisk na bezpieczeństwo użytkowników. Choć norma ta nie wymienia wprost wyłącznika typu F jako obowiązkowego dla każdego urządzenia z falownikiem, to jednak jasno określa zasadę doboru zabezpieczeń adekwatnych do charakteru odbiorników. W przypadku urządzeń generujących prądy upływu o wyższych częstotliwościach, zasada wiedzy technicznej jednoznacznie wskazuje na konieczność stosowania co najmniej typu F, aby zapewnić skuteczną ochronę. Według danych Citrono.pl, jest to kluczowe dla zapewnienia zgodności z wymogami bezpieczeństwa, które ewoluują wraz z postępem technologicznym.
Odpowiedzialność instalatora za prawidłowy dobór aparatury
Na instalatorze spoczywa ogromna odpowiedzialność za prawidłowy dobór i montaż wszystkich elementów instalacji elektrycznej, w tym wyłączników różnicowoprądowych. Niewłaściwy dobór RCD, na przykład zastosowanie zbyt prostego typu tam, gdzie wymagany jest bardziej zaawansowany, może skutkować nie tylko brakiem skutecznej ochrony przeciwporażeniowej, ale również prowadzić do nieuzasadnionych zadziałań zabezpieczeń, uszkodzenia drogiego sprzętu, a w skrajnych przypadkach do poważnych wypadków. Instalator musi być na bieżąco z nowymi technologiami i normami, aby zapewnić klientom najwyższy poziom bezpieczeństwa.
Najczęstsze błędy przy doborze i montażu różnicówek – tego musisz unikać
Nawet najlepszy wyłącznik różnicowoprądowy nie spełni swojej roli, jeśli zostanie źle dobrany lub zamontowany. W praktyce instalacyjnej zdarza się popełniać błędy, które mogą prowadzić do poważnych konsekwencji. Świadomość tych pułapek jest pierwszym krokiem do ich uniknięcia i zapewnienia bezpieczeństwa instalacji.
Błąd nr 1: Stosowanie jednej różnicówki na cały obiekt
Jednym z najczęściej popełnianych błędów jest stosowanie jednego wyłącznika różnicowoprądowego do zabezpieczenia całej instalacji elektrycznej w domu lub budynku. Choć może się to wydawać oszczędnością, jest to rozwiązanie bardzo niepraktyczne i potencjalnie niebezpieczne. W przypadku jakiejkolwiek usterki w którymkolwiek obwodzie, która spowoduje zadziałanie RCD, zasilanie zostanie odłączone w całym obiekcie. Utrudnia to lokalizację problemu i powoduje znaczne niedogodności. Zgodnie z zasadami dobrej praktyki instalacyjnej, powinno się stosować selektywne podziały obwodów, gdzie każdy obwód lub grupa obwodów jest chroniona osobnym wyłącznikiem RCD, co pozwala na szybsze zidentyfikowanie i usunięcie usterki.
Błąd nr 2: Ignorowanie zaleceń producentów nowoczesnych urządzeń
Producenci nowoczesnych urządzeń, takich jak pralki inwerterowe, pompy ciepła czy systemy rekuperacji, często w instrukcjach montażu i obsługi jasno określają wymagania dotyczące zabezpieczeń elektrycznych. Mogą tam znaleźć się konkretne zalecenia dotyczące typu wyłącznika różnicowoprądowego, który powinien być zastosowany w obwodzie zasilającym dane urządzenie. Ignorowanie tych zaleceń jest poważnym błędem. Może to prowadzić nie tylko do nieprawidłowej pracy urządzenia, jego szybszego zużycia, a nawet uszkodzenia, ale także do utraty gwarancji producenta. Zawsze należy dokładnie zapoznać się z dokumentacją techniczną urządzenia przed przystąpieniem do instalacji.
Przeczytaj również: Bezpiecznik C16 - ile kW? Oblicz moc i zadbaj o bezpieczeństwo
Błąd nr 3: Oszczędność na bezpieczeństwie – dlaczego wybór najtańszego typu AC to zły pomysł
Pokusa wyboru najtańszego dostępnego rozwiązania jest zrozumiała, jednak w przypadku zabezpieczeń elektrycznych, a zwłaszcza wyłączników różnicowoprądowych, oszczędność na bezpieczeństwie jest krótkowzroczna i niebezpieczna. Wybieranie najtańszego typu AC do zabezpieczenia obwodów z nowoczesnymi urządzeniami, które generują prądy upływu o wyższych częstotliwościach lub składową stałą, jest receptą na problemy. Taki wyłącznik może nie działać prawidłowo, nie zapewniać ochrony przeciwporażeniowej, a nawet doprowadzić do częstych, nieuzasadnionych wyłączeń zasilania, co jest niezwykle uciążliwe. Inwestycja w odpowiedni typ RCD, taki jak F, jest inwestycją w bezpieczeństwo i niezawodność, która zwraca się wielokrotnie.
