Bezpiecznik 16A - Ile gniazdek bezpiecznie podłączyć w domu?

Planowanie instalacji elektrycznej w domu to zadanie, które wymaga nie tylko wiedzy technicznej, ale przede wszystkim świadomości znaczenia bezpieczeństwa. Jednym z podstawowych pytań, które pojawia się na etapie projektowania lub modernizacji, jest to, ile gniazdek możemy bezpiecznie podłączyć do jednego obwodu zabezpieczonego popularnym bezpiecznikiem 16A. Odpowiedź na to pytanie, choć wydaje się prosta, ma kluczowe znaczenie dla uniknięcia przeciążeń, zapewnienia prawidłowego działania urządzeń i ochrony przed potencjalnymi zagrożeniami.

Bezpiecznik 16A – co to oznacza dla Twojej instalacji?

Wyłącznik nadprądowy, potocznie nazywany bezpiecznikiem, to serce każdej domowej instalacji elektrycznej. Jego głównym zadaniem jest ochrona przewodów i urządzeń przed skutkami nadmiernego prądu, który może wynikać z przeciążenia lub zwarcia. W polskim budownictwie standardem dla obwodów gniazd wtykowych jest bezpiecznik oznaczony jako "B16". Co to właściwie oznacza?

Litera "B" w oznaczeniu "B16" określa charakterystykę wyzwalania wyłącznika. Charakterystyka B oznacza, że wyłącznik zadziała (czyli przerwie obwód) przy prądzie od 3 do 5 razy większym niż jego prąd znamionowy. Jest to typowa charakterystyka dla instalacji w budynkach mieszkalnych, zapewniająca dobrą równowagę między czułością a odpornością na chwilowe, niegroźne przepięcia prądowe, które mogą wystąpić np. podczas włączania niektórych urządzeń. Liczba "16" to właśnie prąd znamionowy w amperach (A).

Przy standardowym napięciu w sieci, które w Polsce wynosi około 230V, prosty rachunek pokazuje nam maksymalną moc, jaką może obsłużyć taki obwód: 230V * 16A = 3680W. To jest teoretyczna, maksymalna moc obciążenia. Jednak dla zapewnienia długoterminowego bezpieczeństwa i uniknięcia przegrzewania się przewodów, zaleca się, aby ciągłe obciążenie takiego obwodu nie przekraczało 80-90% tej wartości, czyli około 3000-3300W. Przekroczenie tej granicy, zwłaszcza przez dłuższy czas, może prowadzić do niebezpiecznych sytuacji.

Ile gniazdek na jednym bezpieczniku 16A? Konkretna odpowiedź

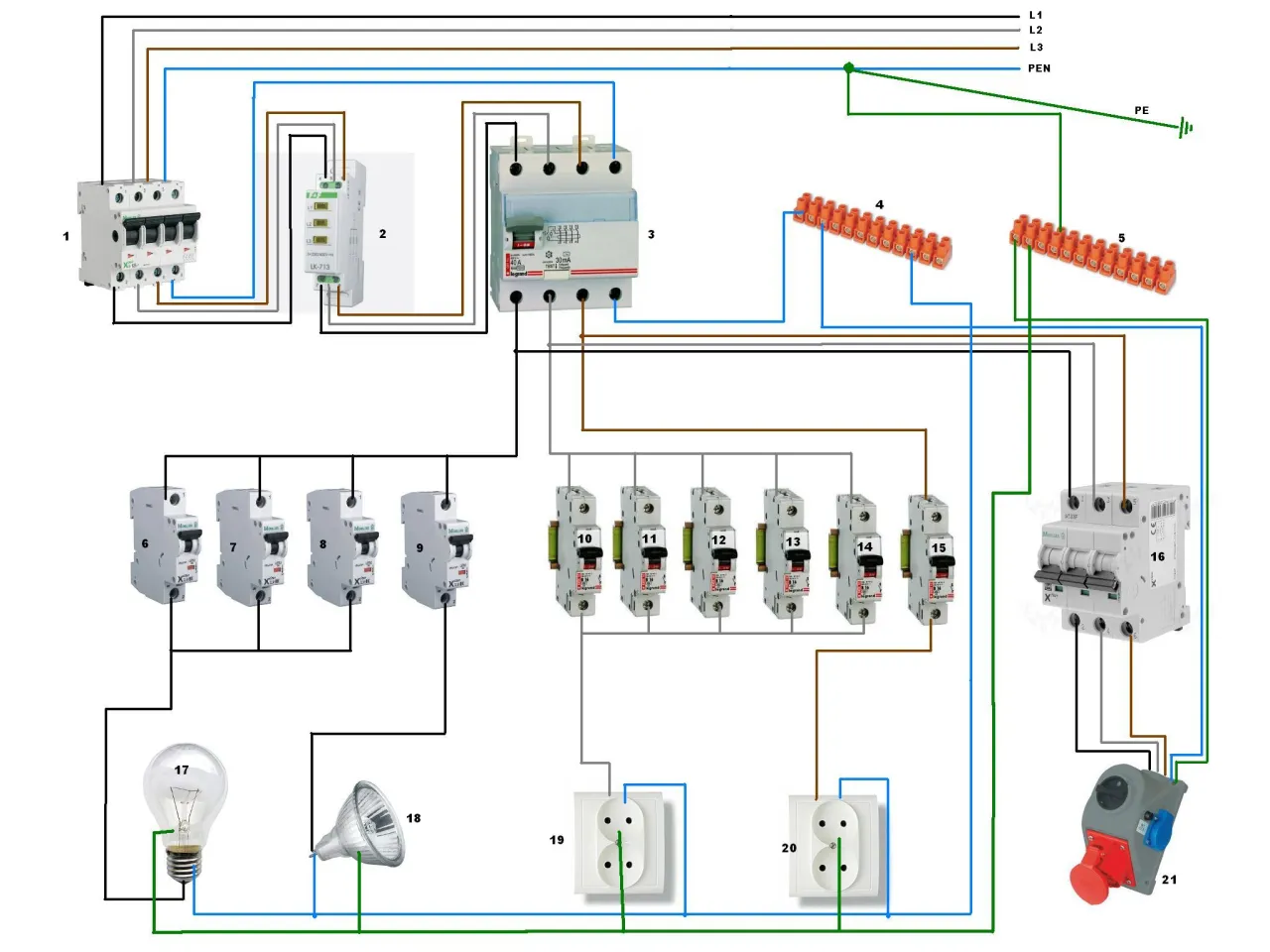

Przechodząc do sedna pytania: ile gniazdek wtykowych można bezpiecznie podłączyć do jednego obwodu zabezpieczonego bezpiecznikiem 16A? W praktyce, w środowisku elektryków i zgodnie z wieloletnią tradycją branżową, przyjęło się, że na jednym obwodzie ogólnego przeznaczenia nie powinno znajdować się więcej niż 10 gniazd wtykowych. Ta "złota zasada" wywodzi się między innymi z dawnych wytycznych, takich jak norma N-SEP-E-002, i choć obecne, wieloarkuszowe normy, takie jak PN-HD 60364, nie podają już tak sztywnych limitów liczby punktów, nadal jest to powszechnie stosowana i rozsądna wytyczna.

Warto pamiętać o pewnych szczegółach. Jeśli w danym miejscu zamontowane jest gniazdo podwójne, liczymy je jako jeden punkt w obwodzie, a nie dwa. Ta zasada pomaga w utrzymaniu rozsądnego obciążenia na poszczególnych odgałęzieniach instalacji. Dlaczego właśnie 10 gniazdek? Chodzi o rozłożenie potencjalnego obciążenia na większą liczbę obwodów, co minimalizuje ryzyko przeciążenia pojedynczego obwodu, nawet jeśli nie wszystkie gniazdka są w danym momencie używane. Według danych InstalReporter, prawidłowe rozplanowanie obwodów jest kluczowe dla bezpieczeństwa.

Dlaczego przekroczenie limitu gniazdek jest niebezpieczne?

Podłączanie zbyt wielu gniazdek do jednego obwodu 16A, zwłaszcza jeśli urządzenia podłączone do nich mają wysoki pobór mocy, to prosta droga do przeciążenia instalacji. Kiedy sumaryczna moc pobierana przez urządzenia podłączone do gniazdek przekracza dopuszczalną moc obwodu (około 3000-3300W w sposób ciągły), zaczyna płynąć prąd większy niż ten, do którego obwód został zaprojektowany. To zjawisko prowadzi do przegrzewania się przewodów.

Przegrzane przewody to poważne zagrożenie. Mogą one doprowadzić do stopienia izolacji, co z kolei zwiększa ryzyko zwarcia. W skrajnych przypadkach, ciepło generowane przez przeciążone przewody może zainicjować pożar. Częstym objawem przeciążenia jest również "wybijanie korków", czyli samoczynne zadziałanie wyłącznika nadprądowego. Choć jest to sygnał, że zabezpieczenie działa prawidłowo, notoryczne wybijanie bezpiecznika jest wyraźnym znakiem, że obwód jest przeciążony i wymaga interwencji.

Kluczową rolę w bezpieczeństwie obwodu gniazd 16A odgrywa przekrój przewodów. Zgodnie z przepisami, obwody gniazd wtykowych zabezpieczone wyłącznikiem 16A muszą być wykonane z przewodów miedzianych o przekroju żył wynoszącym co najmniej 2,5 mm². Przewody o mniejszym przekroju, na przykład 1,5 mm², które są często stosowane do obwodów oświetleniowych, nie są w stanie bezpiecznie odprowadzić prądu o natężeniu 16A bez nadmiernego nagrzewania. Użycie cieńszych przewodów w obwodach gniazd jest niedopuszczalne i stanowi poważne zagrożenie pożarowe.

Praktyczne planowanie obwodów gniazd wtykowych w domu

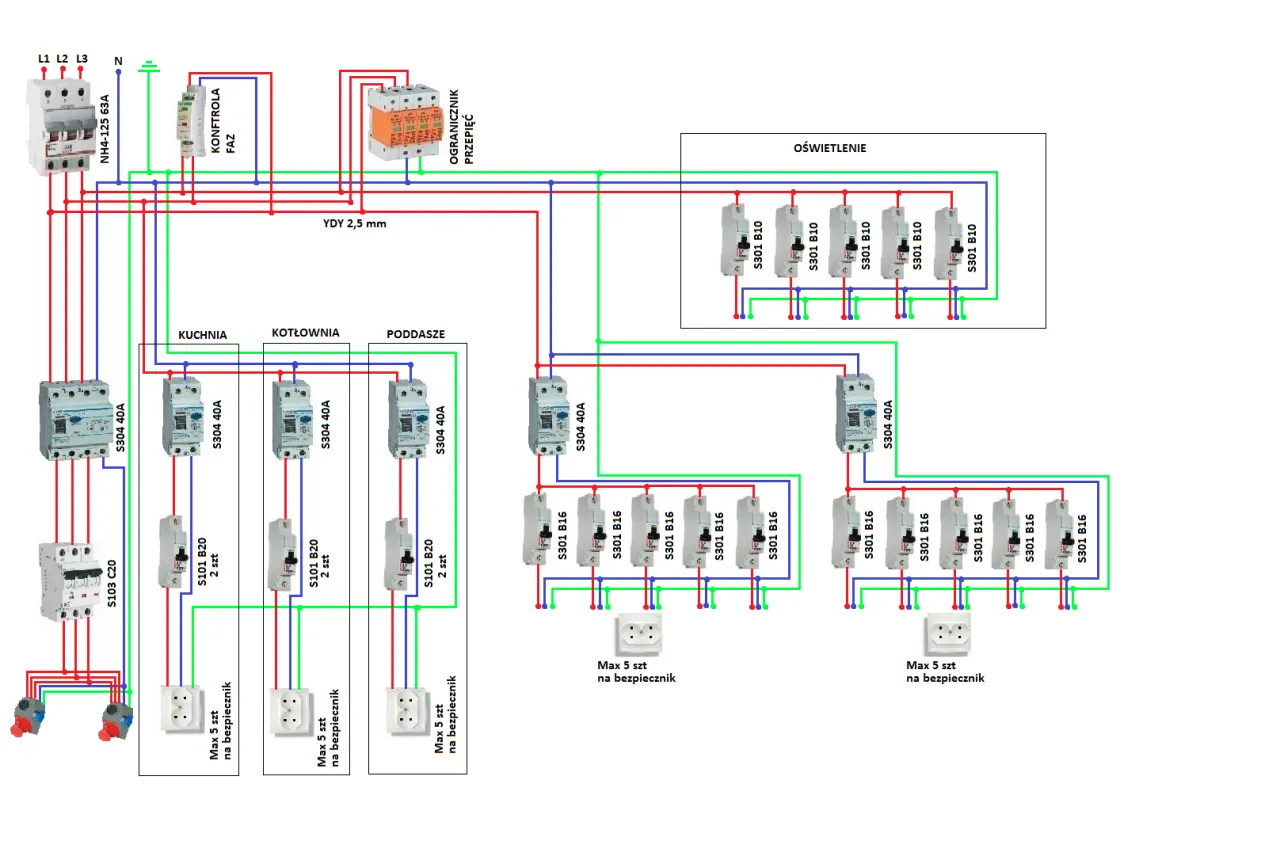

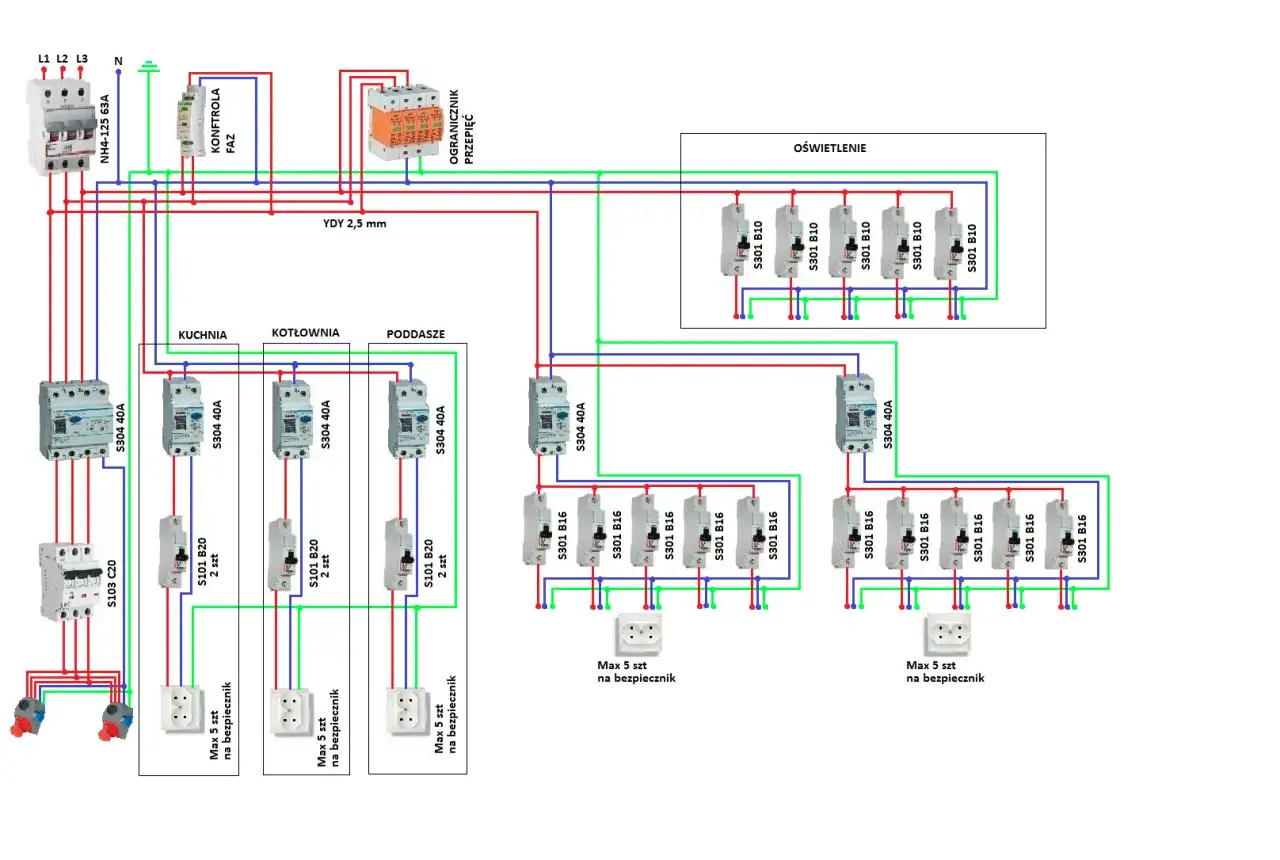

Planowanie instalacji elektrycznej powinno być przemyślane i uwzględniać specyfikę każdego pomieszczenia oraz rodzaj używanych urządzeń. Obwody gniazd wtykowych można podzielić na dwie główne kategorie: obwody ogólnego przeznaczenia oraz obwody dedykowane. Obwody ogólnego przeznaczenia, do których stosujemy zasadę maksymalnie 10 gniazdek na obwód 16A, najlepiej sprawdzają się w pokojach, salonach czy sypialniach, gdzie pobór mocy jest zazwyczaj umiarkowany i rozłożony w czasie.

Jednak istnieją urządzenia, które generują bardzo wysokie zapotrzebowanie na energię elektryczną i ZAWSZE powinny być podłączone do własnego, dedykowanego obwodu. Mowa tu o urządzeniach o mocy przekraczającej zazwyczaj 2000 W, takich jak piekarnik elektryczny, płyta indukcyjna, zmywarka, pralka czy przepływowy podgrzewacz wody. Każde z tych urządzeń powinno mieć swój własny obwód, zabezpieczony odpowiednim wyłącznikiem nadprądowym (często o większym prądzie znamionowym niż 16A, zależnie od mocy urządzenia) i wykonany odpowiednim, grubym przewodem.

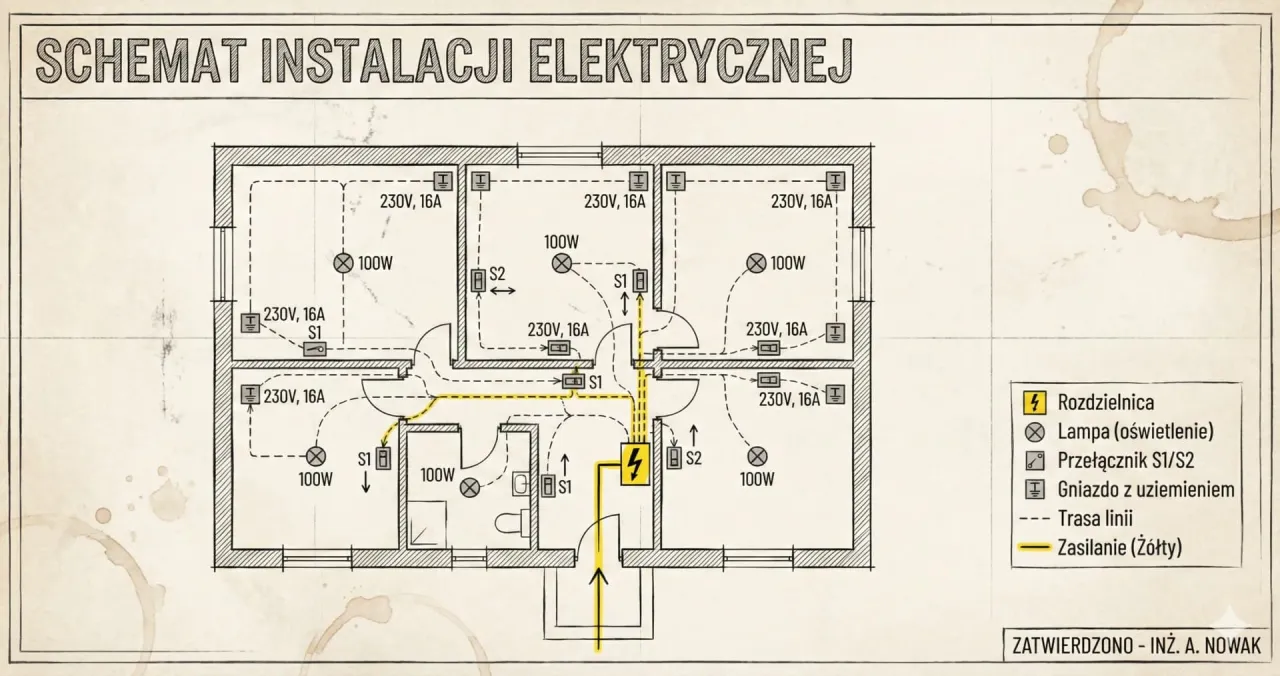

Szczególną uwagę należy poświęcić kuchni i łazience. Są to pomieszczenia, w których koncentruje się wiele urządzeń o potencjalnie wysokim poborze mocy od czajnika elektrycznego, tostera, ekspresu do kawy, po wspomniane już piekarniki, zmywarki czy suszarki do włosów. Ze względu na tę specyfikę, planowanie gniazdek w kuchni i łazience wymaga więcej niż jednego obwodu. Często stosuje się tam osobne obwody dla urządzeń o dużej mocy oraz dodatkowe obwody dla gniazd ogólnego przeznaczenia, aby zapewnić bezpieczeństwo i uniknąć przeciążeń.

Modernizacja instalacji a bezpiecznik 16A – kiedy wezwać fachowca?

Wiele domów, zwłaszcza starszych, może posiadać instalacje elektryczne, które nie spełniają współczesnych standardów lub są po prostu przeciążone. Istnieją sygnały, które powinny nas zaniepokoić i skłonić do rozważenia modernizacji. Należą do nich między innymi częste wyłączanie się bezpieczników (tzw. "wybijanie korków"), wyczuwalne nagrzewanie się gniazdek lub włączników, a także migotanie świateł podczas włączania urządzeń o większym poborze mocy.

W niektórych, bardzo prostych przypadkach, dodanie jednego czy dwóch gniazdek wtykowych w istniejącym obwodzie może wydawać się kuszące. Jednakże, wszelkie modyfikacje instalacji elektrycznej, zwłaszcza te dotyczące rozbudowy obwodów, wymiany bezpieczników czy instalacji nowych punktów, powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje. Samodzielne ingerowanie w instalację elektryczną bez odpowiedniej wiedzy i uprawnień jest nie tylko niezgodne z prawem, ale przede wszystkim niezwykle niebezpieczne.

Absolutnie kluczowe jest, aby wszelkie poważniejsze prace związane z instalacją elektryczną, w tym modernizacje, rozbudowy czy naprawy, powierzyć elektrykowi z uprawnieniami, najlepiej potwierdzonymi świadectwem kwalifikacyjnym (tzw. uprawnienia SEP). Tylko taki specjalista jest w stanie prawidłowo ocenić stan techniczny instalacji, zaprojektować bezpieczne rozwiązania, dobrać odpowiednie materiały i wykonać prace zgodnie z obowiązującymi normami. Uprawnienia SEP elektryka są gwarancją, że prace zostaną wykonane profesjonalnie, a bezpieczeństwo użytkowników i ich mienia będzie zapewnione.
