Pojemność kondensatora - Wszystkie wzory i przykłady

Olgierd Ziółkowski10 stycznia 2026

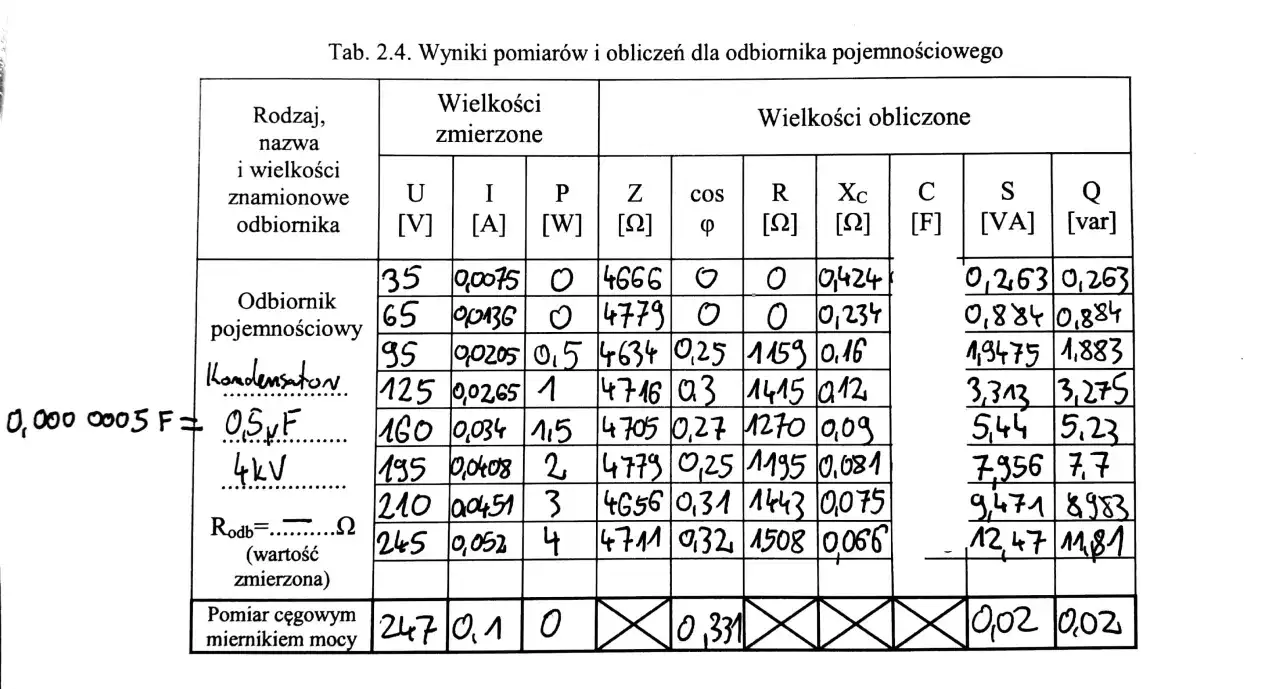

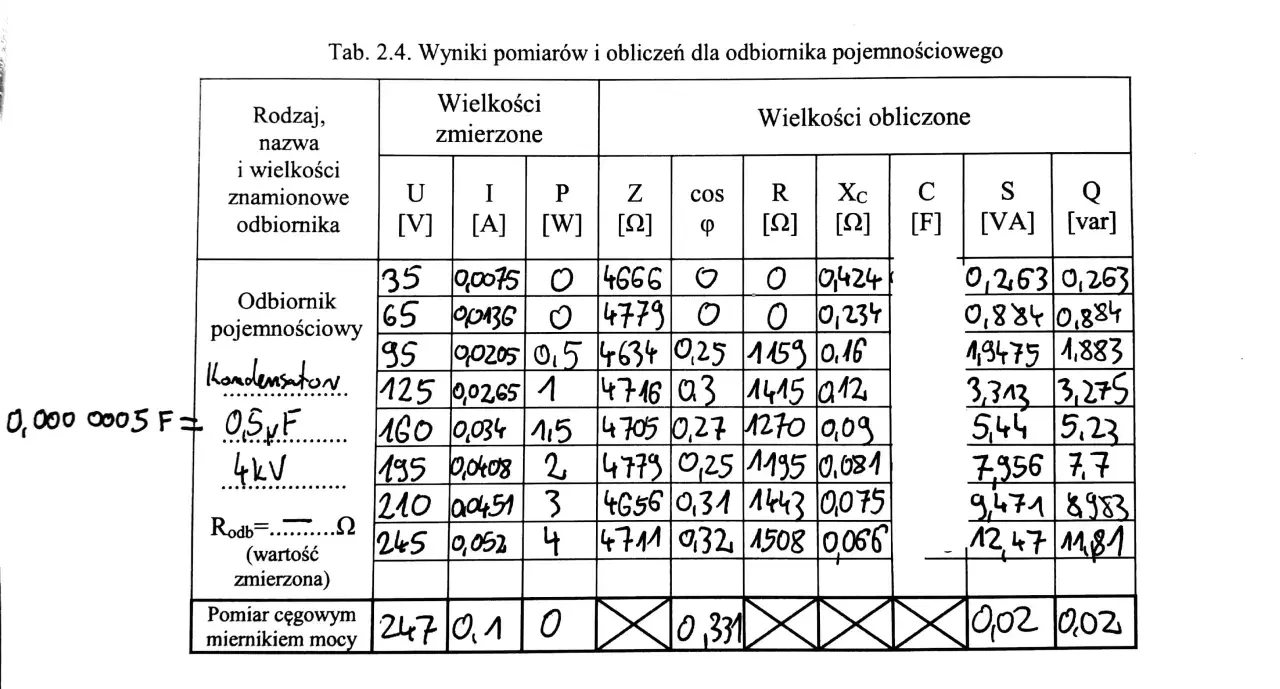

Tabela z pomiarami dla odbiornika pojemnościowego, zawiera obliczony wzór na pojemność kondensatora (C [F]).

Spis treści

Zrozumienie zasad działania kondensatorów i umiejętność obliczania ich pojemności to fundament dla każdego, kto zajmuje się elektroniką, elektrotechniką czy fizyką. Pozwala to nie tylko na świadomy dobór komponentów, ale także na projektowanie i analizę nawet najbardziej złożonych obwodów. W tym artykule przyjrzymy się kluczowym wzorom, które pozwolą Wam zgłębić tajniki magazynowania energii w kondensatorach.

Zrozumienie pojemności kondensatora jest kluczowe dla każdego elektronika i fizyka

  • Podstawowy wzór na pojemność kondensatora płaskiego to C = ε * (A / d).
  • C oznacza pojemność (Farady), A powierzchnię okładek (m²), d odległość między nimi (m), a ε przenikalność elektryczną dielektryka.
  • Przenikalność elektryczna dielektryka (ε) to iloczyn stałej przenikalności próżni (ε₀) i względnej przenikalności materiału (εᵣ).
  • Kondensatory można łączyć szeregowo (suma odwrotności pojemności) lub równolegle (suma pojemności) w celu uzyskania pożądanej pojemności zastępczej.
  • Istnieją również specyficzne wzory na pojemność dla kondensatorów kulistych i cylindrycznych, uwzględniające ich geometryczne parametry.
  • Jednostką pojemności jest farad (F), ale w praktyce często używa się mikrofaradów (μF), nanofaradów (nF) i pikofaradów (pF).

Pojemność kondensatora – czym jest i dlaczego warto ją rozumieć?

Pojemność elektryczna kondensatora to jego fundamentalna cecha, określająca zdolność do gromadzenia ładunku elektrycznego. Jest to swoisty "zbiornik" energii elektrycznej, który może ją oddać w dogodnym momencie. Zrozumienie, jak działa ten proces i jakie czynniki wpływają na wielkość tej pojemności, jest absolutnie kluczowe w praktycznie każdej dziedzinie związanej z elektrycznością i elektroniką. Bez tej wiedzy trudno mówić o świadomym projektowaniu układów scalonych, zasilaczy, filtrów czy nawet prostych obwodów czasowych.

Definicja pojemności elektrycznej: zdolność do magazynowania ładunku

Definicja pojemności elektrycznej (C) jest prosta: to miara tego, jak dużo ładunku elektrycznego (Q) jest w stanie przechować dany element, jakim jest kondensator, przy określonej różnicy potencjałów (U). Matematycznie wyraża się to wzorem C = Q/U. Jednostką pojemności w międzynarodowym układzie jednostek miar (SI) jest farad (F). W praktyce jednak farad jest jednostką bardzo dużą, dlatego znacznie częściej spotkamy się z jej wielokrotnościami, takimi jak mikrofarad (μF), nanofarad (nF) czy pikofarad (pF).

Dlaczego znajomość wzorów jest kluczowa w elektronice i fizyce?

Znajomość wzorów na pojemność kondensatora to nie tylko teoria z podręcznika. To narzędzie, które pozwala inżynierom i hobbystom na precyzyjne projektowanie obwodów elektronicznych. Chcemy uzyskać określony czas ładowania lub rozładowania? Potrzebujemy filtra o konkretnej charakterystyce częstotliwościowej? A może musimy dobrać kondensator do zasilacza, aby wygładzić tętnienia napięcia? Odpowiedzi na te pytania kryją się właśnie w zrozumieniu zależności między pojemnością a innymi parametrami fizycznymi i geometrycznymi. Bez tych podstawowych wzorów, praca z elektroniką byłaby w dużej mierze zgadywaniem, a nie precyzyjnym inżynierskim działaniem.

Kluczowy wzór na pojemność kondensatora płaskiego: Dekodujemy C = ε * (A / d)

Kondensator płaski to najbardziej podstawowy i najczęściej rozpatrywany typ kondensatora. Jego budowa jest prosta: dwie równoległe, przewodzące okładki oddzielone warstwą materiału izolacyjnego, zwanego dielektrykiem. Wzór opisujący jego pojemność jest równie fundamentalny: C = ε * (A / d). Jest to punkt wyjścia do zrozumienia, jak fizyczne parametry kondensatora przekładają się na jego zdolność do magazynowania ładunku.

Rozszyfrowanie symboli: Co oznaczają C, ε, A oraz d?

Przyjrzyjmy się bliżej poszczególnym elementom tego kluczowego wzoru:

  • C: Jest to oczywiście pojemność elektryczna kondensatora, którą chcemy obliczyć. Jej jednostką jest farad (F).
  • A: To pole powierzchni jednej z okładek kondensatora. Pamiętajmy, że musi być ono wyrażone w metrach kwadratowych (m²). Im większa powierzchnia okładek, tym większa pojemność.
  • d: Jest to odległość między dwiema okładkami kondensatora. W obliczeniach używamy jednostki metr (m). Zależność jest odwrotna im mniejsza odległość, tym większa pojemność.
  • ε (epsilon): Ten symbol oznacza przenikalność elektryczną dielektryka. To właśnie materiał izolacyjny między okładkami ma ogromny wpływ na pojemność.

Rola dielektryka: Jak przenikalność elektryczna (ε) zmienia grę?

Dielektryk, czyli materiał izolacyjny umieszczony między okładkami kondensatora, nie jest tylko pustą przestrzenią. Jego właściwości elektryczne, a konkretnie przenikalność elektryczna (ε), mają bezpośredni wpływ na pojemność. Przenikalność elektryczna dielektryka jest iloczynem stałej przenikalności elektrycznej próżni (ε₀ ≈ 8,854 * 10⁻¹² F/m) oraz względnej przenikalności elektrycznej materiału (εᵣ). Wartość εᵣ jest liczbą bezwymiarową, która mówi nam, ile razy dany materiał jest lepszym izolatorem (i tym samym zwiększa pojemność) w porównaniu do próżni. Na przykład, dla powietrza εᵣ wynosi około 1,0005, dla papieru około 3,5, a dla wody aż około 78. Według danych ZPE.gov.pl, właśnie ta względna przenikalność elektryczna materiału jest kluczowa przy doborze dielektryka.

Jednostki w praktyce: Farady, metry i metry kwadratowe – jak nie popełnić błędu?

Kluczowe dla poprawności obliczeń jest stosowanie spójnych jednostek z układu SI. Oznacza to, że powierzchnię okładek musimy podać w metrach kwadratowych (m²), a odległość między nimi w metrach (m). Wynik pojemności otrzymamy wówczas w faradach (F). Jak już wspomniałem, farad jest jednostką bardzo dużą. W praktycznych zastosowaniach elektroniki znacznie częściej spotkamy się z kondensatorami o pojemnościach rzędu:

  • Mikrofaradów (μF): 1 μF = 10⁻⁶ F
  • Nanofaradów (nF): 1 nF = 10⁻⁹ F
  • Pikofaradów (pF): 1 pF = 10⁻¹² F

Dlatego po wykonaniu obliczeń w faradach, często będziemy musieli przeliczyć wynik na jedną z tych mniejszych jednostek, aby uzyskać wartość odpowiadającą oznaczeniom na rzeczywistych elementach elektronicznych.

Od teorii do praktyki: Obliczamy pojemność kondensatora krok po kroku

Teoria jest ważna, ale nic tak nie utrwala wiedzy, jak praktyczne przykłady. Obliczenie pojemności kondensatora płaskiego na podstawie jego parametrów geometrycznych i właściwości dielektryka jest prostsze, niż mogłoby się wydawać. Przeanalizujmy dwa scenariusze, aby zobaczyć, jak wzór C = ε * (A / d) działa w praktyce.

Przykład 1: Kondensator z powietrzem jako dielektrykiem

Załóżmy, że budujemy prosty kondensator płaski z dwiema aluminiowymi okładkami o powierzchni A = 0.01 m² (czyli 100 cm²). Odległość między nimi wynosi d = 0.001 m (czyli 1 mm). Jako dielektryk użyjemy powietrza, dla którego względna przenikalność elektryczna wynosi εᵣ ≈ 1.0005. Stała przenikalności próżni to ε₀ ≈ 8,854 * 10⁻¹² F/m.

Najpierw obliczmy przenikalność elektryczną powietrza: ε = ε₀ * εᵣ = (8,854 * 10⁻¹² F/m) * 1.0005 ≈ 8,858 * 10⁻¹² F/m.

Teraz podstawmy wartości do wzoru na pojemność:

C = ε * (A / d) = (8,858 * 10⁻¹² F/m) * (0.01 m² / 0.001 m)

C = (8,858 * 10⁻¹² F/m) * (10 m)

C ≈ 8,858 * 10⁻¹¹ F

Przeliczając to na bardziej praktyczne jednostki, otrzymujemy:

C ≈ 88.58 * 10⁻¹² F = 88.58 pF.

Przykład 2: Jak zmieni się wynik po włożeniu płytki szklanej?

Kontynuujmy nasz poprzedni przykład, ale tym razem zamiast powietrza użyjemy jako dielektryka płytki szklanej. Załóżmy, że szkło ma względną przenikalność elektryczną εᵣ ≈ 5. Pozostałe parametry kondensatora pozostają bez zmian: A = 0.01 m², d = 0.001 m.

Obliczmy nową przenikalność elektryczną:

ε = ε₀ * εᵣ = (8,854 * 10⁻¹² F/m) * 5 = 44,27 * 10⁻¹² F/m.

Teraz obliczmy pojemność:

C = ε * (A / d) = (44,27 * 10⁻¹² F/m) * (0.01 m² / 0.001 m)

C = (44,27 * 10⁻¹² F/m) * (10 m)

C ≈ 44,27 * 10⁻¹¹ F

Przeliczając na pikofarady:

C ≈ 442.7 * 10⁻¹² F = 442.7 pF.

Jak widać, zastosowanie szkła jako dielektryka (zamiast powietrza) spowodowało prawie pięciokrotny wzrost pojemności kondensatora. To doskonale ilustruje, jak ważny jest wybór materiału izolacyjnego.

Jak obliczyć pojemność zastępczą? Łączenie kondensatorów w obwodach

W praktycznych zastosowaniach rzadko kiedy używamy pojedynczego kondensatora. Często łączymy je ze sobą, aby uzyskać pożądaną pojemność zastępczą, która jest sumaryczną pojemnością całego układu. Pozwala to na elastyczne dopasowanie parametrów do wymagań konkretnego obwodu. Istnieją dwa podstawowe sposoby łączenia kondensatorów: równoległe i szeregowe, a każdy z nich rządzi się swoimi prawami matematycznymi.

Połączenie równoległe: Prosta suma, czyli jak łatwo zwiększyć pojemność

Łącząc kondensatory równolegle, w zasadzie zwiększamy całkowitą powierzchnię okładek, na której może być gromadzony ładunek. Dlatego pojemność zastępcza układu jest po prostu sumą pojemności poszczególnych kondensatorów. Wzór jest bardzo prosty:

C_z = C₁ + C₂ + ... + Cₙ

Gdzie C_z to pojemność zastępcza, a C₁, C₂, ..., Cₙ to pojemności poszczególnych kondensatorów. Połączenie równoległe jest więc metodą na zwiększenie całkowitej pojemności.

Połączenie szeregowe: Kiedy suma odwrotności staje się niezbędna?

W połączeniu szeregowym kondensatory są ułożone "jeden za drugim". W tym przypadku ładunek przechodzący przez każdy kondensator jest taki sam, ale napięcie rozkłada się na poszczególne elementy. Skutkuje to zmniejszeniem całkowitej pojemności układu. Aby obliczyć pojemność zastępczą, musimy zsumować odwrotności pojemności poszczególnych kondensatorów:

1/C_z = 1/C₁ + 1/C₂ + ... + 1/Cₙ

Po obliczeniu sumy odwrotności, musimy jeszcze raz odwrócić wynik, aby uzyskać wartość C_z. Połączenie szeregowe jest więc metodą na zmniejszenie całkowitej pojemności.

Praktyczne przykłady obliczeń dla układu szeregowego i równoległego

Zobaczmy, jak te wzory działają w praktyce:

  1. Przykład połączenia równoległego: Mamy dwa kondensatory: C₁ = 10 μF i C₂ = 20 μF. Łącząc je równolegle, otrzymujemy pojemność zastępczą:
  2. C_z = C₁ + C₂ = 10 μF + 20 μF = 30 μF.

    Jak widać, pojemność wzrosła.

  3. Przykład połączenia szeregowego: Używając tych samych kondensatorów (C₁ = 10 μF, C₂ = 20 μF) i łącząc je szeregowo, obliczamy pojemność zastępczą:

    1/C_z = 1/C₁ + 1/C₂ = 1/(10 μF) + 1/(20 μF) = 0.1 μF⁻¹ + 0.05 μF⁻¹ = 0.15 μF⁻¹

    Teraz odwracamy wynik:

    C_z = 1 / (0.15 μF⁻¹) ≈ 6.67 μF.

    W tym przypadku pojemność zastępcza jest mniejsza niż pojemność każdego z kondensatorów z osobna.

Te proste przykłady pokazują, jak można manipulować pojemnością układu, stosując różne konfiguracje połączeń.

Nie tylko płaskie płytki: Wzory na pojemność dla innych kształtów kondensatorów

Chociaż kondensator płaski jest podstawowym modelem, w rzeczywistości kondensatory przyjmują różne kształty, a ich pojemność zależy od tej specyficznej geometrii. Inżynierowie projektują kondensatory kuliste, cylindryczne czy nawet toroidalne, w zależności od potrzeb aplikacji. Każdy z tych kształtów wymaga zastosowania innego wzoru, uwzględniającego jego unikalną budowę.

Wzór na pojemność kondensatora kulistego (sferycznego)

Kondensator kulisty składa się z dwóch współśrodkowych sfer jednej wewnętrznej i jednej zewnętrznej. Jego pojemność zależy od promieni tych kul, oznaczanych jako r₁ (promień wewnętrzny) i r₂ (promień zewnętrzny). Wzór na jego pojemność wygląda następująco:

C = 4πε * (r₁r₂ / (r₂ - r₁))

Gdzie ε to przenikalność elektryczna dielektryka umieszczonego między kulami.

Wzór na pojemność kondensatora cylindrycznego (walcowego)

Kondensator cylindryczny, często spotykany w formie izolowanych przewodów, składa się z dwóch współśrodkowych cylindrów. Jego pojemność zależy od promieni tych cylindrów (r₁ promień wewnętrzny, r₂ promień zewnętrzny) oraz od ich długości (l). Wzór na pojemność kondensatora cylindrycznego to:

C = 2πεl / ln(r₂/r₁)

ln oznacza logarytm naturalny. Ponownie, ε to przenikalność elektryczna materiału między cylindrami.

Co realnie wpływa na pojemność kondensatora? Czynniki, które musisz znać

Podsumowując, kluczowe dla pojemności kondensatora płaskiego są trzy główne czynniki, które bezpośrednio wynikają ze wzoru C = ε * (A / d). Zrozumienie ich wpływu pozwala na świadome projektowanie i dobór kondensatorów.

Wpływ powierzchni okładek (A): Im więcej, tym pojemniej

Jak widać we wzorze, pojemność jest wprost proporcjonalna do powierzchni okładek (A). Oznacza to, że im większa powierzchnia przewodząca, tym więcej ładunku kondensator może zgromadzić przy danym napięciu. W praktyce oznacza to, że kondensatory o dużej pojemności zazwyczaj mają fizycznie większe okładki lub stosuje się techniki "składania" okładek, aby zmieścić dużą powierzchnię w małej objętości.

Znaczenie odległości między okładkami (d): Bliżej znaczy więcej

Zależność pojemności od odległości między okładkami (d) jest odwrotna. Im mniejsza odległość, tym większa pojemność. Dzieje się tak, ponieważ mniejsza odległość między okładkami prowadzi do silniejszego pola elektrycznego przy tym samym napięciu, co pozwala na zgromadzenie większego ładunku. Jest to jeden z głównych powodów, dla których kondensatory elektrolityczne, mimo swojej konstrukcji, mogą osiągać bardzo wysokie pojemności ich dielektryk jest niezwykle cienki.

Przeczytaj również: Symbole elektryczne - Odczytaj każdy schemat bez problemu

Wybór dielektryka (εᵣ): Dlaczego materiał izolacyjny jest tak ważny?

Wreszcie, kluczową rolę odgrywa dielektryk i jego względna przenikalność elektryczna (εᵣ). Materiały o wyższym εᵣ pozwalają na zgromadzenie większego ładunku przy tym samym napięciu i odległości między okładkami. Dlatego właśnie kondensatory ceramiczne, foliowe czy elektrolityczne, wykorzystujące różne materiały dielektryczne, mają tak zróżnicowane zakresy pojemności i charakterystyki pracy.

Gdzie w praktyce wykorzystuje się wiedzę o pojemności kondensatorów?

Wiedza o pojemności kondensatorów i ich właściwościach jest niezwykle cenna w wielu dziedzinach techniki i nauki. Oto tylko kilka przykładów praktycznych zastosowań:

  • Filtrowanie sygnałów: W zasilaczach kondensatory wygładzają tętnienia napięcia, zamieniając prąd przemienny na bardziej stabilny prąd stały.
  • Magazynowanie energii: Kondensatory są wykorzystywane do przechowywania energii, która może być szybko uwolniona, na przykład w lampach błyskowych aparatów fotograficznych czy w systemach rozruchowych silników.
  • Układy czasowe i oscylatory: W połączeniu z rezystorami, kondensatory tworzą układy RC, które są podstawą działania timerów, zegarów i generatorów sygnałów.
  • Sprzęganie i rozprzęganie sygnałów: W obwodach audio kondensatory służą do przepuszczania sygnałów zmiennych (audio), jednocześnie blokując składową stałą napięcia.
  • Obwody rezonansowe: W połączeniu z cewkami, kondensatory tworzą obwody rezonansowe, kluczowe dla działania odbiorników radiowych i telewizyjnych do selekcji konkretnych częstotliwości.
  • Kompensacja mocy biernej: W sieciach energetycznych stosuje się baterie kondensatorów do poprawy współczynnika mocy, zmniejszając straty energii.
  • Pamięci RAM: W starszych technologiach pamięci dynamicznych (DRAM) kondensatory były podstawowym elementem przechowującym informację binarną.

Źródło:

[1]

https://efizyka.net.pl/pojemnosc-kondensatora-plaskiego-walcowego-i-kulistego

[2]

https://solarblog.pl/wzory-na-pojemnosc-kondensatora-i-ich-zastosowanie/

FAQ - Najczęstsze pytania

Użyj wzoru C = ε·(A/d). ε = ε0·εr, z ε0 ≈ 8,854×10⁻¹² F/m. A w m², d w m. Wynik w F, przelicz na μF/nF/pF według potrzeb.

To liczba bezwymiarowa, ε = ε0·εr. Wyjaśnia, jak materiał dielektryczny powiększa pojemność; powietrze ~1.0005, szkło ~5, woda ~78.

Równolegle: C_z = Σ Ci. Szeregowo: 1/C_z = Σ (1/Ci). Pozwala to zmieniać całkowitą pojemność obwodu.

Kulisty: C = 4π ε (r1 r2)/(r2−r1). Cylindryczny: C = 2π ε l / ln(r2/r1). ε to przenikalność dielektryka.
