W dzisiejszym świecie jesteśmy otoczeni przez niezliczone urządzenia elektroniczne, od smartfonów i laptopów po zaawansowane systemy przemysłowe i medyczne. Aby wszystkie te technologie mogły działać poprawnie i bez wzajemnego zakłócania się, niezbędne jest zjawisko zwane kompatybilnością elektromagnetyczną, czyli EMC. W tym artykule przyjrzymy się bliżej, czym jest EMC, dlaczego jest tak kluczowe dla prawidłowego działania elektroniki i jakie praktyczne aspekty wiążą się z jej zapewnieniem.
EMC, czyli cichy bohater technologii – co to właściwie jest?
Kompatybilność elektromagnetyczna, w skrócie EMC (ang. Electromagnetic Compatibility), to fundamentalna cecha urządzeń elektrycznych i elektronicznych. Mówiąc najprościej, jest to zdolność urządzenia do poprawnego funkcjonowania w określonym środowisku elektromagnetycznym. Ale to nie wszystko. Równie ważne jest, aby samo urządzenie nie generowało nadmiernych zaburzeń, które mogłyby negatywnie wpłynąć na pracę innych urządzeń znajdujących się w pobliżu. Zatem EMC to swoisty dwukierunkowy pakt o nieagresji w świecie fal elektromagnetycznych.
Możemy wyróżnić trzy kluczowe filary, na których opiera się koncepcja EMC. Po pierwsze, urządzenie nie powinno zakłócać pracy innych systemów elektronicznych. Po drugie, musi być odporne na zewnętrzne zakłócenia, które mogą pochodzić zarówno od innych urządzeń, jak i z naturalnych źródeł, na przykład wyładowań elektrostatycznych. Po trzecie wreszcie, urządzenie nie powinno zakłócać swojej własnej pracy, co jest istotne w przypadku bardziej złożonych systemów.
Zrozumienie tych zasad jest kluczowe, ponieważ w dzisiejszym, nasyconym elektroniką świecie, środowisko elektromagnetyczne jest niezwykle złożone. Bez odpowiedniej kompatybilności, nasze urządzenia po prostu przestałyby działać poprawnie. Jak podaje Wikipedia, kompatybilność elektromagnetyczna jest kluczowa dla niezawodności i bezpieczeństwa systemów elektronicznych.
Emisja i odporność: Dwie strony tego samego medalu

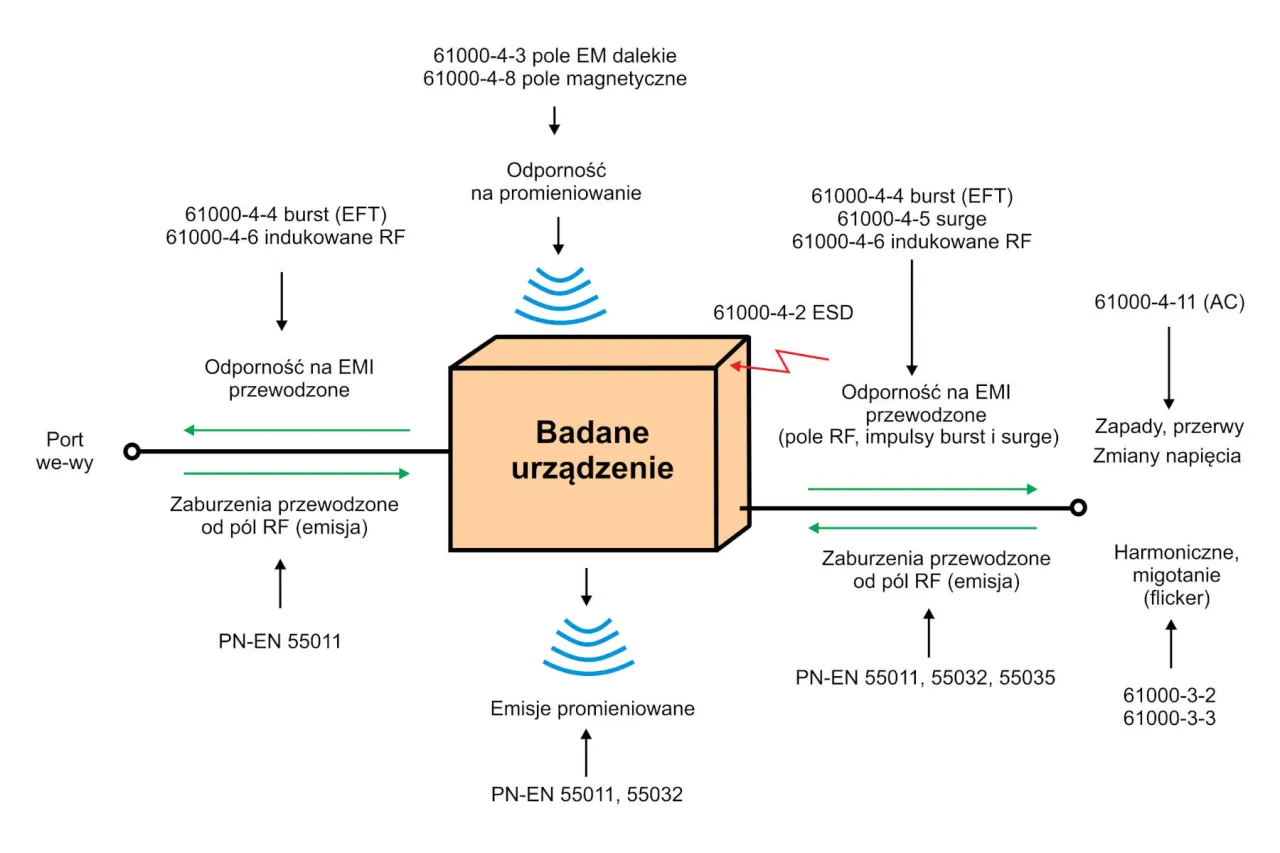

Aby w pełni zrozumieć, czym jest EMC, musimy przyjrzeć się dwóm jego kluczowym aspektom: emisji zaburzeń i odporności na zaburzenia. Są one jak dwie strony tej samej monety, a ich właściwe zbalansowanie jest celem każdego producenta sprzętu elektronicznego.
Emisja zaburzeń odnosi się do poziomu zakłóceń elektromagnetycznych, które urządzenie samo generuje podczas swojej pracy. Te zaburzenia mogą być przenoszone na dwa sposoby: przewodzone, czyli przez kable zasilające lub sygnałowe, oraz promieniowane, czyli rozchodzące się w przestrzeni w postaci fal elektromagnetycznych. Normy EMC precyzyjnie określają dopuszczalne limity tych emisji. Chodzi o to, aby urządzenie nie "hałasowało" zbyt głośno w eterze, nie przeszkadzając innym.
Z drugiej strony mamy odporność na zaburzenia. To zdolność urządzenia do zachowania swojej prawidłowej funkcjonalności pomimo obecności zewnętrznych zakłóceń elektromagnetycznych. Oznacza to, że urządzenie musi być w stanie "znosić" pewien poziom interferencji bez utraty jakości działania. Im wyższa odporność, tym bardziej niezawodne będzie urządzenie w trudnych warunkach.
Rozróżnienie między zakłóceniami przewodonymi a promieniowanymi jest istotne, ponieważ metody ich pomiaru i ograniczania są różne. Zakłócenia przewodzone są zazwyczaj łatwiejsze do kontrolowania za pomocą filtrów na liniach zasilających, podczas gdy zakłócenia promieniowane wymagają odpowiedniego ekranowania obudowy i projektowania układów wewnętrznych. Dbałość o oba te aspekty jest kluczowa dla spełnienia wymagań EMC.
Skąd biorą się zakłócenia elektromagnetyczne (EMI) w Twoim otoczeniu?
Zakłócenia elektromagnetyczne, często określane jako EMI (ang. Electromagnetic Interference), są wszechobecne w naszym otoczeniu. Ich źródła są niezwykle różnorodne i obejmują zarówno urządzenia, które sami użytkujemy, jak i zjawiska naturalne. Zrozumienie tych źródeł pomaga nam lepiej docenić znaczenie EMC.
W naszych domach i biurach "niewidzialnymi wrogami" mogą być niemal wszystkie urządzenia elektroniczne. Pomyślmy o:
- Zasilaczach impulsowych: Znajdują się w większości ładowarek do telefonów, laptopów, a także w komputerach i telewizorach. Są one bardzo efektywne, ale potrafią generować sporo zakłóceń.
- Sprzęcie AGD: Silniki elektryczne w pralkach, lodówkach czy odkurzaczach, a także układy sterowania w mikrofalówkach, mogą być źródłem EMI.
- Systemach radiokomunikacyjnych: Telefony komórkowe, routery Wi-Fi, radia i telewizory nadają i odbierają sygnały, które same w sobie są formą zaburzeń elektromagnetycznych, choć oczywiście zaprojektowanych tak, aby działały w określonych pasmach.
- Oświetleniu: Niektóre typy oświetlenia, jak lampy fluorescencyjne ze starszymi typami stateczników, również mogą generować zakłócenia.
Poza urządzeniami stworzonymi przez człowieka, EMI może być generowane również przez naturalne zjawiska. Najbardziej spektakularnym przykładem są wyładowania atmosferyczne, czyli burze. Pioruny generują potężne impulsy elektromagnetyczne, które mogą zakłócić działanie elektroniki na dużych obszarach. Innym powszechnym zjawiskiem są wyładowania elektrostatyczne (ESD), które powstają na skutek tarcia między materiałami i mogą być szczególnie problematyczne dla delikatnych układów scalonych.
W przemyśle lista potencjalnych źródeł EMI jest jeszcze dłuższa i obejmuje między innymi spawarki, duże silniki elektryczne, systemy zasilania wysokiego napięcia czy urządzenia medyczne emitujące promieniowanie. Wszystkie te czynniki sprawiają, że zapewnienie odpowiedniej kompatybilności elektromagnetycznej jest absolutnie kluczowe dla niezawodności i bezpieczeństwa działania współczesnych technologii.
Prawo i porządek w świecie fal: Kluczowa rola Dyrektywy EMC
W świecie pełnym fal elektromagnetycznych, gdzie urządzenia nieustannie się ze sobą komunikują i wzajemnie na siebie oddziałują, niezbędne są jasne zasady i regulacje prawne. W Unii Europejskiej kluczowym dokumentem, który zapewnia porządek w tej dziedzinie, jest Dyrektywa 2014/30/UE, znana szerzej jako Dyrektywa EMC. Jej głównym celem jest zagwarantowanie, że urządzenia elektryczne i elektroniczne wprowadzane na rynek UE będą spełniać określone wymagania dotyczące kompatybilności elektromagnetycznej.
Zgodność z tą dyrektywą nie jest opcjonalna to warunek konieczny do legalnego wprowadzenia większości urządzeń elektronicznych na rynek europejski. Bez spełnienia wymagań EMC, produkt nie może być legalnie sprzedawany w krajach Unii. Jest to fundamentalne dla zapewnienia prawidłowego funkcjonowania infrastruktury technologicznej i ochrony użytkowników przed potencjalnymi zakłóceniami.
Kolejnym ważnym elementem jest związek między znakiem CE a Dyrektywą EMC. Znak CE umieszczony na produkcie jest deklaracją producenta, że dany produkt jest zgodny ze wszystkimi obowiązującymi wymogami prawnymi UE. Wśród tych wymogów znajdują się oczywiście te dotyczące kompatybilności elektromagnetycznej. Znak CE jest więc swoistym "paszportem" produktu, umożliwiającym jego swobodny obrót na rynku europejskim, a zgodność z EMC jest jednym z kluczowych elementów, które ten paszport gwarantuje.
Ignorowanie przepisów dotyczących EMC może mieć poważne konsekwencje. Jak podaje Wikipedia, brak zgodności z normami może prowadzić do szeregu problemów. Urządzenia mogą działać nieprawidłowo, powodować awarie innych systemów, zakłócać komunikację bezprzewodową, a nawet stanowić zagrożenie dla bezpieczeństwa. Oprócz problemów technicznych, producenci wprowadzający na rynek niezgodny produkt narażają się na kary finansowe, konieczność wycofania partii towaru z rynku, a nawet postępowania sądowe. Dlatego tak ważne jest, aby producenci traktowali wymagania EMC z najwyższą powagą.
Jak udowodnić zgodność? Przewodnik po badaniach EMC

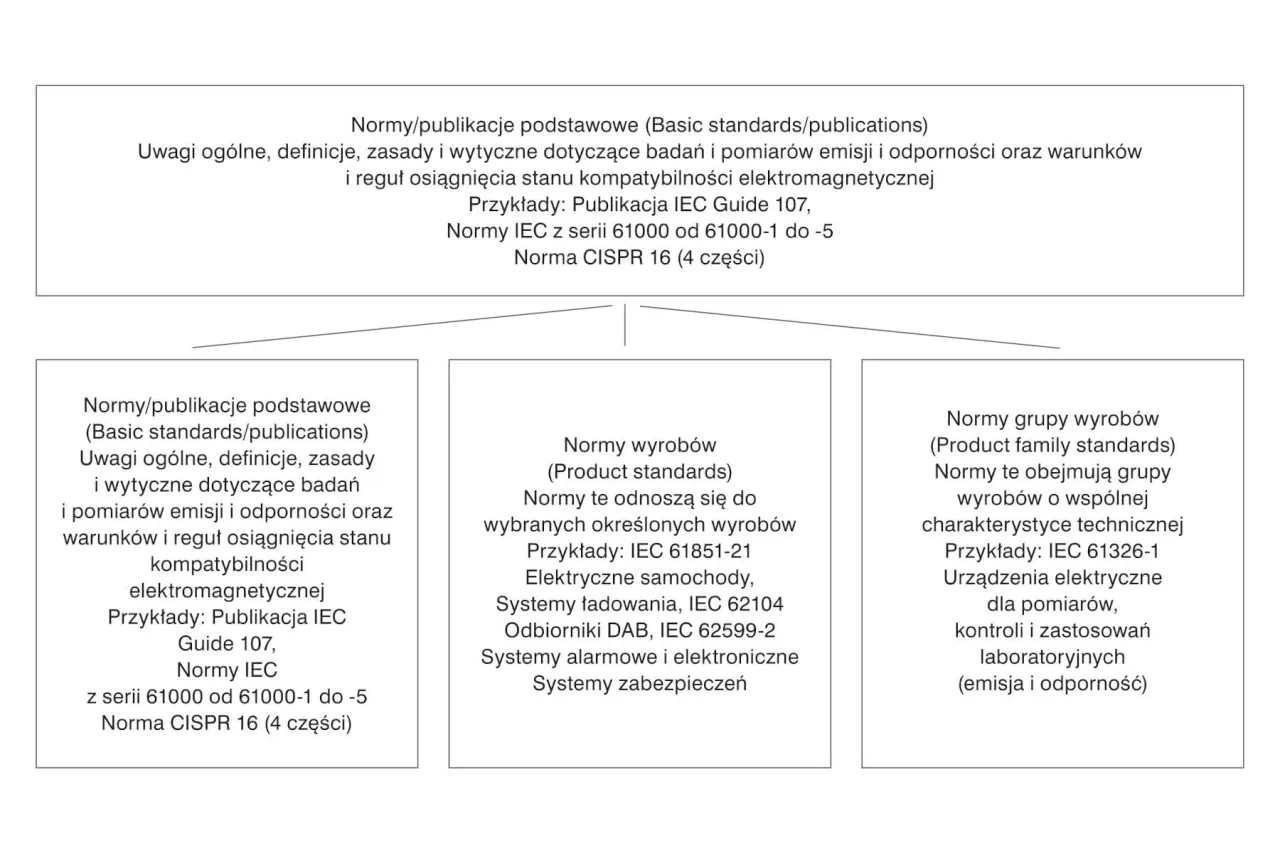

Spełnienie wymagań Dyrektywy EMC to jedno, ale udowodnienie tej zgodności to już zupełnie inna kwestia. W tym celu producenci muszą poddać swoje produkty serii specjalistycznych badań EMC. Są to obowiązkowe testy, które mają na celu weryfikację, czy urządzenie faktycznie spełnia określone normy dotyczące zarówno emisji zaburzeń, jak i odporności na nie. W Europie stosuje się zazwyczaj normy zharmonizowane, na przykład z szeroko znanej rodziny EN 61000.
Jak wyglądają takie badania? Odbywają się one zazwyczaj w wyspecjalizowanych laboratoriach, które dysponują odpowiednim sprzętem i warunkami. Kluczowym elementem wyposażenia takiego laboratorium jest często komora bezechowa (nazywana też komorą bezodbiciową). Jest to specjalnie ekranowane pomieszczenie, które eliminuje zewnętrzne fale elektromagnetyczne i zapobiega odbijaniu się fal od ścian. Dzięki temu możliwe jest precyzyjne pomierzenie emisji generowanych przez testowane urządzenie lub sprawdzenie jego odporności na precyzyjnie określone poziomy zakłóceń.
Ważna wskazówka dla projektantów i inżynierów: o kwestiach EMC należy myśleć już na etapie projektowania produktu. Wczesne uwzględnienie wymagań kompatybilności elektromagnetycznej pozwala na uniknięcie kosztownych poprawek i opóźnień w późniejszych fazach rozwoju. Projektowanie z myślą o EMC, takie jak odpowiednie rozmieszczenie komponentów, stosowanie ekranowania czy filtrów, jest znacznie bardziej efektywne niż próba "naprawienia" problemów z kompatybilnością w gotowym prototypie.
Dlaczego EMC ma dziś większe znaczenie niż kiedykolwiek?
Wydawać by się mogło, że kwestie takie jak kompatybilność elektromagnetyczna są domeną inżynierów i specjalistów. Nic bardziej mylnego. EMC ma ogromne znaczenie dla każdego z nas, choć często działamy w jej cieniu, nie zdając sobie z tego sprawy. Pomyślmy o codziennych sytuacjach:
- Kiedy słuchasz radia w samochodzie, a sygnał nie jest zakłócany przez rozmowę przez telefon komórkowy to zasługa EMC.
- Kiedy urządzenie medyczne, takie jak rozrusznik serca czy pompa insulinowa, działa niezawodnie w obecności innych urządzeń elektronicznych to zasługa EMC.
- Kiedy sieć Wi-Fi w Twoim domu działa stabilnie, a sygnał nie jest zagłuszany przez kuchenkę mikrofalową czy inne urządzenia to również zasługa EMC.
Dzisiejszy świat technologii stawia przed kompatybilnością elektromagnetyczną nowe, coraz większe wyzwania. Rozwój technologii takich jak Internet Rzeczy (IoT) oznacza, że w naszych domach i przestrzeniach publicznych pojawia się coraz więcej inteligentnych urządzeń, które komunikują się ze sobą bezprzewodowo. Sieci 5G obiecują błyskawiczną komunikację, ale jednocześnie operują w szerszym spektrum częstotliwości, co może zwiększać ryzyko interferencji. Autonomiczne pojazdy polegają na skomplikowanych systemach elektronicznych, które muszą działać bezbłędnie w dynamicznym środowisku elektromagnetycznym. Inteligentne domy integrują dziesiątki urządzeń, które muszą ze sobą współpracować.
Wszystko to sprawia, że kompatybilność elektromagnetyczna jest dziś absolutnie krytyczna. Im więcej urządzeń, im bardziej złożone systemy, tym większe ryzyko wzajemnych zakłóceń. Niezawodność i bezpieczeństwo przyszłych technologii od inteligentnych miast po zaawansowane systemy medyczne w dużej mierze zależą od tego, jak skutecznie będziemy w stanie zarządzać środowiskiem elektromagnetycznym i zapewnić jego spójność. EMC przestaje być tylko technicznym wymogiem, a staje się fundamentem dla dalszego postępu technologicznego.
