Budowa przekaźnika - Zrozum jego działanie krok po kroku

Przekaźnik to urządzenie elektryczne lub elektroniczne, które pod wpływem określonego sygnału wejściowego (np. napięcia) powoduje skokową zmianę w obwodzie wyjściowym, najczęściej realizując funkcję "włącz-wyłącz". Kluczowym zastosowaniem przekaźników jest galwaniczne oddzielenie obwodu sterującego (o niskiej mocy) od obwodu sterowanego (o wysokiej mocy), co zapewnia bezpieczeństwo i chroni wrażliwe układy sterowania. Analiza słowa kluczowego "budowa przekaźnika" wskazuje na jednoznaczną intencję informacyjną. Użytkownicy poszukują szczegółowych, technicznych informacji na temat wewnętrznej konstrukcji przekaźnika, jego poszczególnych komponentów oraz zasady ich współdziałania. Grupą docelową są głównie uczniowie szkół technicznych, studenci kierunków takich jak elektronika czy automatyka, a także hobbyści i początkujący praktycy, którzy chcą zrozumieć, jak działa to urządzenie "od środka". Artykuł musi w związku z tym zawierać dokładny opis budowy najpopularniejszego typu przekaźnika elektromagnetycznego. Należy precyzyjnie nazwać i opisać funkcję kluczowych elementów: cewki, rdzenia, kotwicy, styków (roboczych, spoczynkowych) i sprężyny. Konieczne jest również przedstawienie krok po kroku zasady działania, czyli sekwencji zdarzeń od momentu podania napięcia na cewkę aż do przełączenia styków. Treść powinna być wzbogacona o schematy i ilustracje, które wizualizują budowę i ułatwiają zrozumienie mechanizmu.

Przekaźnik: Mały element o wielkich możliwościach – dlaczego musisz znać jego budowę?

Czym jest przekaźnik i jaką pełni rolę w układach elektrycznych?

Przekaźnik to urządzenie elektryczne lub elektroniczne, które pod wpływem określonego sygnału wejściowego, na przykład napięcia, powoduje skokową zmianę w obwodzie wyjściowym. Najczęściej realizuje funkcję prostego przełącznika, czyli "włącz-wyłącz". Jego uniwersalność i szerokie zastosowanie w automatyce, elektronice i przemyśle sprawiają, że jest to element absolutnie fundamentalny. Zrozumienie jego działania otwiera drzwi do pojmowania bardziej złożonych systemów.

Galwaniczna separacja – klucz do bezpieczeństwa i niezawodności Twoich urządzeń

Jedną z najważniejszych funkcji przekaźnika jest zapewnienie galwanicznego oddzielenia obwodu sterującego od obwodu sterowanego. Galwaniczna separacja to fizyczne oddzielenie obwodów elektrycznych, które uniemożliwia przepływ prądu między nimi, nawet przy wystąpieniu awarii. Jest to niezwykle ważne z punktu widzenia bezpieczeństwa użytkownika chroni przed porażeniem prądem, szczególnie gdy sterujemy obwodami o wysokim napięciu lub prądzie. Jednocześnie zabezpiecza to wrażliwe układy sterowania, które często pracują na niskich napięciach, przed uszkodzeniem przez przepięcia, wysokie prądy czy zakłócenia elektromagnetyczne pochodzące ze strony obwodu sterowanego.

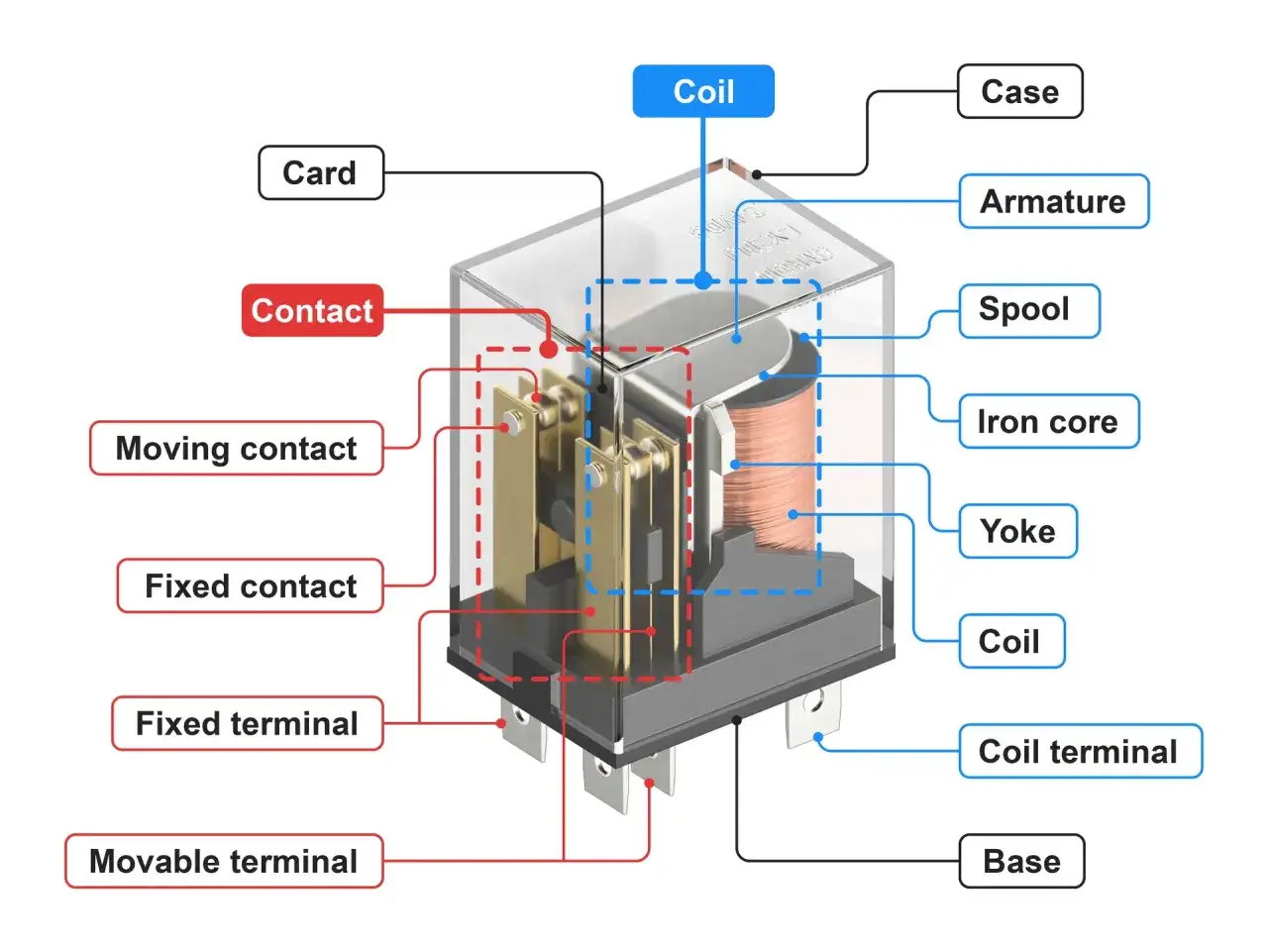

Anatomia przekaźnika elektromagnetycznego: Co kryje się w środku?

Przejdźmy teraz do sedna budowy najpopularniejszego typu przekaźnika, czyli elektromagnetycznego. Jego działanie opiera się na prostej, ale genialnej zasadzie elektromagnesu. Przyjrzyjmy się bliżej każdemu z jego kluczowych elementów.

Cewka i rdzeń: Duet, który tworzy magnetyczną siłę

Sercem przekaźnika elektromagnetycznego jest cewka. To nic innego jak nawinięty na rdzeń drut, zazwyczaj miedziany. Kiedy przez ten drut przepłynie prąd elektryczny, cewka zaczyna wytwarzać pole magnetyczne. Rolę wzmacniacza i kierunkowskazu dla tego pola pełni rdzeń oraz jarzmo, wykonane z materiału ferromagnetycznego, takiego jak żelazo. Te elementy koncentrują i kierują pole magnetyczne w odpowiednim miejscu, przygotowując je do wykonania pracy.

Kotwica (zwora): Ruchomy wykonawca poleceń

Kolejnym kluczowym elementem jest kotwica, nazywana również zwoją. Jest to ruchoma część wykonana z metalu, która znajduje się w pobliżu rdzenia. Kiedy cewka jest zasilana i wytwarza pole magnetyczne, rdzeń staje się magnesem, który przyciąga do siebie kotwicę. To właśnie ruch kotwicy jest mechanizmem, który inicjuje zmianę stanu styków, realizując tym samym funkcję przełączania.

Styki (NO, NC, CO): Bramki dla prądu w Twoim obwodzie

Styki to elementy przewodzące prąd, które decydują o tym, czy obwód roboczy jest zamknięty, czy otwarty. W zależności od konstrukcji przekaźnika i jego przeznaczenia, możemy spotkać różne typy styków:

• Styki normalnie otwarte (NO - Normally Open): W stanie spoczynku, gdy cewka nie jest zasilana, styki te są rozwarte, czyli nie przewodzą prądu. Dopiero po zadziałaniu przekaźnika zwierają się, zamykając obwód.
• Styki normalnie zamknięte (NC - Normally Closed): W stanie spoczynku, gdy cewka nie jest zasilana, styki te są zwarte i przewodzą prąd. Po zadziałaniu przekaźnika rozwierają się, przerywając obwód.
• Styki przełączne (CO - Changeover): Są to bardziej złożone zestawy styków, które pozwalają na przełączenie obwodu między dwoma różnymi ścieżkami. Jeden styk jest wspólny, a po zadziałaniu przekaźnika przełącza się między dwoma innymi, realizując funkcję przełączania.

Sprężyna powrotna: Gwarancja powrotu do stanu spoczynku

Aby przekaźnik mógł wrócić do swojego pierwotnego stanu po zaniku napięcia na cewce, niezbędna jest sprężyna powrotna. To właśnie ona, po wyłączeniu elektromagnesu, odciąga kotwicę od rdzenia, przywracając styki do ich pozycji spoczynkowej. Sprężyna zapewnia stabilność i powtarzalność działania przekaźnika, gwarantując, że po ustaniu sygnału sterującego, obwód powróci do stanu sprzed zadziałania.

Obudowa i wyprowadzenia: Ochrona i połączenie ze światem zewnętrznym

Wszystkie te elementy zamknięte są w obudowie, która pełni dwie kluczowe funkcje: chroni delikatne mechanizmy przed uszkodzeniami mechanicznymi i zanieczyszczeniami, a także zapewnia odpowiednią izolację elektryczną. Wyprowadzenia, czyli styki zewnętrzne, umożliwiają łatwe podłączenie cewki i styków roboczych do obwodów sterujących i sterowanych. Są one zazwyczaj oznaczone w sposób ułatwiający identyfikację ich funkcji.

Magia w działaniu: Jak prąd w cewce steruje potężnym obwodem? Krok po kroku

Zrozumienie budowy to jedno, ale zobaczenie, jak te elementy współdziałają, to klucz do pełnego pojmowania zasady działania przekaźnika elektromagnetycznego. Oto jak przebiega ten proces, krok po kroku:

1. Etap 1: Stan spoczynku – gdy na cewce nie ma napięcia

   W normalnych warunkach, gdy na cewkę przekaźnika nie jest podane napięcie, znajduje się on w stanie spoczynku. Sprężyna powrotna utrzymuje kotwicę w pozycji, która odpowiada początkowemu stanowi styków. Oznacza to, że styki normalnie otwarte (NO) są rozwarte, a styki normalnie zamknięte (NC) są zwarte.

2. Etap 2: Wzbudzenie – przepływ prądu i narodziny pola magnetycznego

   Gdy na zaciski cewki zostanie podane odpowiednie napięcie znamionowe, przez uzwojenie zaczyna płynąć prąd. Ten przepływ prądu generuje wokół cewki pole magnetyczne. To właśnie ten moment nazywamy wzbudzeniem przekaźnika.

3. Etap 3: Zadziałanie – przyciągnięcie kotwicy i zmiana pozycji styków

   Wytworzone pole magnetyczne sprawia, że rdzeń elektromagnesu staje się silnym magnesem. Przyciąga on do siebie ruchomą kotwicę. Kotwica, pokonując siłę sprężyny powrotnej, przesuwa się i naciska na mechanizm styków. W efekcie dochodzi do zmiany pozycji styków: styki NO zwierają się, a styki NC rozwierają.

4. Etap 4: Odpadanie – zanik pola i powrót do pozycji wyjściowej

   Gdy zasilanie cewki zostanie odłączone, pole magnetyczne natychmiast zanika. W tym momencie sprężyna powrotna przejmuje kontrolę. Odciąga ona kotwicę z powrotem do pozycji spoczynkowej. Styki wracają do swojego pierwotnego stanu NO rozwierają się, a NC zwierają. Ten proces nazywamy odpadaniem przekaźnika.

Nie tylko elektromagnes: Czym różni się budowa przekaźnika półprzewodnikowego (SSR)?

Współczesna technika oferuje również alternatywę dla klasycznych przekaźników elektromagnetycznych są to przekaźniki półprzewodnikowe (SSR - Solid State Relay). Ich budowa jest fundamentalnie inna i opiera się na elementach elektronicznych, a nie na mechanicznych ruchach.

Brak ruchomych części: Jak budowa SSR wpływa na żywotność i szybkość działania?

Największą zaletą przekaźników półprzewodnikowych jest brak ruchomych części. Oznacza to, że nie ma tam elementów mechanicznych, które mogłyby się zużywać, iskrzyć czy generować hałas. Ta cecha przekłada się bezpośrednio na ich kluczowe zalety: znacznie dłuższą żywotność, większą szybkość przełączania (często w zakresie mikrosekund), cichą pracę oraz całkowity brak iskrzenia i generowania zakłóceń elektromagnetycznych. Są one idealne do zastosowań wymagających szybkiego i częstego przełączania.

Przekaźnik elektromagnetyczny vs. półprzewodnikowy: Kiedy wybrać które rozwiązanie?

Wybór między przekaźnikiem elektromagnetycznym a półprzewodnikowym zależy od konkretnego zastosowania i priorytetów. Oto kluczowe kryteria, które warto wziąć pod uwagę:

Od teorii do praktyki: Jak wiedza o budowie przekaźnika przydaje się na co dzień?

Znajomość budowy i zasady działania przekaźnika to nie tylko wiedza teoretyczna. Jest to praktyczne narzędzie, które znacząco ułatwia pracę z układami elektrycznymi i elektronicznymi.

Czytanie schematów: Jak symbole odzwierciedlają wewnętrzną konstrukcję?

Każdy, kto pracuje z elektroniką lub elektryką, prędzej czy później zetknie się ze schematami elektrycznymi. Znajomość budowy przekaźnika pozwala na łatwą interpretację jego symboli graficznych. Standardowe symbole przedstawiają cewkę elektromagnesu oraz poszczególne typy styków (NO, NC, CO). Rozumiejąc, jak fizycznie zbudowany jest przekaźnik i jak działają jego elementy, możemy precyzyjnie odczytać z schematu, jaką funkcję dany przekaźnik pełni w układzie, jakie obwody steruje i jak jest sterowany.

Diagnostyka problemów: Najczęstsze usterki związane z budową i jak je rozpoznać

Przekaźniki, jak każde inne urządzenie, mogą ulec awarii. Wiedza o ich budowie pozwala na skuteczną diagnostykę problemów. Najczęstsze usterki wynikają z naturalnego zużycia lub uszkodzenia poszczególnych komponentów:

• Wypalone styki: Zbyt duże prądy lub częste przełączanie mogą prowadzić do uszkodzenia powierzchni stykowych, co objawia się brakiem przewodzenia lub zwiększoną rezystancją.
• Uszkodzona cewka: Przerwa w uzwojeniu lub zwarcie mogą uniemożliwić wytworzenie pola magnetycznego.
• Mechaniczne zablokowanie kotwicy: Zanieczyszczenia lub deformacje mogą uniemożliwić ruch kotwicy.
• Zmęczenie sprężyny powrotnej: Z czasem sprężyna może stracić swoją elastyczność, co prowadzi do nieprawidłowego powrotu styków do pozycji spoczynkowej.

Proste metody diagnostyki, takie jak test ciągłości styków za pomocą multimetru, pomiar rezystancji cewki, czy nawet zwykła oględziny wizualne, mogą szybko wskazać przyczynę problemu.

Przeczytaj również: Prąd w gniazdku bez tajemnic - parametry, bezpieczeństwo

Dobór odpowiedniego przekaźnika: Na które parametry konstrukcyjne zwrócić uwagę?

Kiedy potrzebujemy wybrać przekaźnik do konkretnego zadania, znajomość jego budowy jest kluczowa dla podjęcia właściwej decyzji. Należy zwrócić uwagę na kilka podstawowych parametrów technicznych, które bezpośrednio wynikają z konstrukcji urządzenia:

• Napięcie znamionowe cewki: Musi być dopasowane do napięcia dostępne w obwodzie sterującym (np. 12 V DC, 24 V DC, 230 V AC).
• Konfiguracja i ilość styków: Należy dobrać odpowiednią liczbę styków NO, NC lub CO, w zależności od potrzeb sterowania.
• Maksymalna obciążalność styków: Określa maksymalny prąd i napięcie, jakie styki mogą bezpiecznie przełączać. Jest to kluczowe dla trwałości przekaźnika i bezpieczeństwa obwodu sterowanego.
• Rodzaj prądu: Należy wybrać przekaźnik przeznaczony do prądu stałego (DC) lub zmiennego (AC).
• Częstotliwość przełączania: Ważna w aplikacjach wymagających szybkiego cyklicznego załączania i wyłączania.
• Typ montażu: Przekaźniki mogą być montowane na płytce drukowanej (PCB), na szynie DIN, czy jako wolnostojące.
• Warunki środowiskowe: Należy uwzględnić temperaturę pracy, wilgotność oraz potencjalne narażenie na pył czy wibracje.

Dokładne zrozumienie tych parametrów, powiązanych z budową przekaźnika, pozwala na wybór komponentu, który będzie działał niezawodnie i bezpiecznie przez długi czas.
