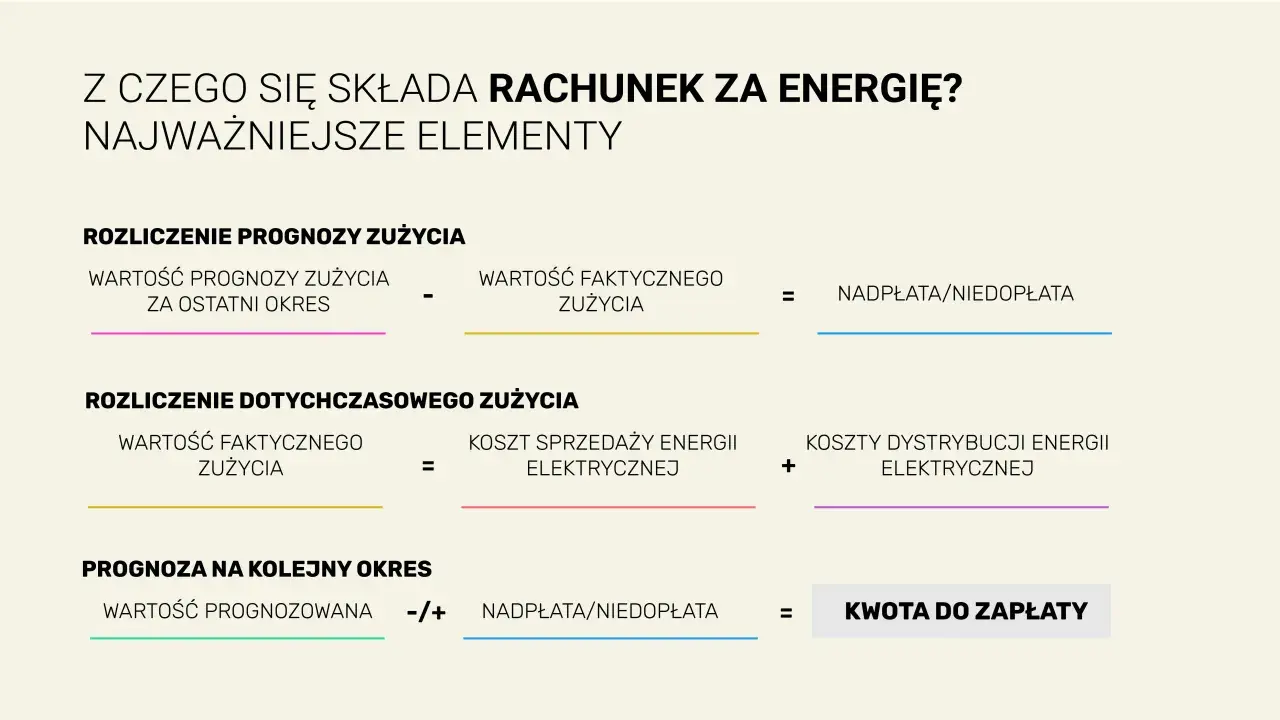

Symbole energii elektrycznej - Od schematów po rachunki

Symbole energii elektrycznej to uniwersalny język, który pozwala nam rozumieć i projektować świat elektryczności. Od prostych znaków na schematach, przez literowe oznaczenia we wzorach fizycznych, aż po jednostki miary każdy z nich ma swoje kluczowe znaczenie. Zrozumienie tych symboli jest fundamentem dla każdego, kto chce zgłębić tajniki elektrotechniki, zapewniając bezpieczeństwo i precyzję w pracy.

Dlaczego bez znajomości symboli ani rusz w świecie elektryczności?

W świecie elektryki i elektroniki, gdzie precyzja i jednoznaczność są absolutnie kluczowe, symbole pełnią rolę niezastąpionego narzędzia komunikacji. Można je porównać do alfabetu, który pozwala inżynierom, technikom i elektrykom na całym świecie "czytać" i "pisać" o złożonych układach elektrycznych. Bez tej wspólnej, wizualnej mowy, wymiana informacji o projektach, instrukcjach czy dokumentacji technicznej byłaby niezwykle utrudniona, a wręcz niemożliwa.

Uniwersalny język inżynierów i elektryków

Symbole graficzne na schematach elektrycznych stanowią prawdziwie uniwersalny język. Dzięki temu, że są one znormalizowane, projekt wykonany w jednym kraju jest zrozumiały dla specjalisty w innym, niezależnie od bariery językowej. Podstawą tej unifikacji są międzynarodowe normy, takie jak IEC 60617, a w Polsce stosowana jest jej europejska adaptacja norma PN-EN 60617. Ta standaryzacja nie tylko ułatwia globalną współpracę, ale przede wszystkim znacząco upraszcza procesy projektowania, montażu i późniejszego serwisowania instalacji elektrycznych, czyniąc je bardziej efektywnymi i mniej podatnymi na błędy.

Odczytywanie schematów a bezpieczeństwo pracy

Jednym z najważniejszych aspektów znajomości symboli elektrycznych jest zapewnienie bezpieczeństwa. Prawidłowe odczytanie schematu elektrycznego to gwarancja poprawnego podłączenia wszystkich elementów. Błąd w tym zakresie może mieć katastrofalne skutki od drobnych awarii, przez uszkodzenie sprzętu, aż po poważne zagrożenia dla życia, takie jak porażenie prądem czy wywołanie pożaru. Na przykład, prawidłowe zidentyfikowanie symbolu uziemienia ochronnego lub bezpiecznika, który jest kluczowy dla ochrony przed przepięciami i przeciążeniami, bezpośrednio przekłada się na bezpieczeństwo użytkowników instalacji i jej niezawodność.

Podstawowe komponenty obwodów elektrycznych: od przewodów do źródeł zasilania

Schematy elektryczne to wizualne mapy, na których poszczególne elementy obwodu są reprezentowane przez unikalne symbole graficzne. Ta sekcja skupia się na fundamentalnych komponentach, które stanowią budulec każdego systemu elektrycznego, od najprostszych połączeń po źródła energii.

Podstawowe elementy obwodu: przewody, złącza i uziemienie

Każdy obwód elektryczny zaczyna się od połączeń. Przewody, które umożliwiają przepływ prądu, są zazwyczaj oznaczane jako prosta, ciągła linia. W miejscach, gdzie przewody się krzyżują, a nie ma między nimi połączenia, stosuje się zazwyczaj łuk lub pomija się połączenie. Natomiast tam, gdzie przewody są ze sobą połączone, często umieszcza się małą kropkę, sygnalizując trwałe połączenie. Bardzo ważnym elementem bezpieczeństwa jest uziemienie, które symbolizowane jest przez szereg poziomych kresek o malejącej długości, opadających w dół. Ten symbol jasno wskazuje punkt, do którego odprowadzane jest nadmierne napięcie, chroniąc przed porażeniem.

Źródła energii: symbole baterii, prądu stałego (DC) i zmiennego (AC)

Aby obwód mógł funkcjonować, potrzebuje źródła zasilania. Najprostszym przykładem jest bateria, oznaczana na schematach jako dwie równoległe kreski o różnej długości dłuższa z nich reprezentuje biegun dodatni, a krótsza ujemny. Ogólnie, źródła prądu stałego (DC) mogą być reprezentowane przez okrąg z symbolami "+" i "-", podczas gdy źródła prądu zmiennego (AC) często oznaczane są okręgiem z wpisaną wewnątrz falą sinusoidalną, co odzwierciedla charakterystyczną zmienność napięcia w czasie.

Elementy bierne, które musisz znać: rezystor, kondensator, cewka

Kształtowanie przepływu prądu w obwodzie odbywa się za pomocą elementów biernych. Najbardziej podstawowym z nich jest rezystor, oznaczany zazwyczaj jako prostokąt (zgodnie z normą europejską) lub jako zygzakowata linia (w standardzie amerykańskim). Kondensator, który magazynuje energię w polu elektrycznym, reprezentowany jest przez dwie równoległe, równe kreski. Cewka, magazynująca energię w polu magnetycznym, jest zazwyczaj symbolem przypominającym spiralę lub kilka zwojów.

Symbole sterowania, bezpieczeństwa i pomiarów w instalacjach

Poza podstawowymi elementami przepływu prądu, w każdym systemie elektrycznym znajdziemy komponenty odpowiedzialne za sterowanie, zapewnienie bezpieczeństwa oraz monitorowanie parametrów. Ich symbole na schematach są równie istotne dla zrozumienia działania całego układu.

Sterowanie i bezpieczeństwo: symbole włączników, przełączników i bezpieczników

Elementy sterujące pozwalają nam zarządzać przepływem prądu. Prosty wyłącznik lub przełącznik jest zazwyczaj przedstawiany jako linia z niewielką przerwą, która może być zamknięta przez ruchomą kreskę, symbolizującą zmianę stanu obwodu. Bezpieczniki, kluczowe dla ochrony przed nadmiernym prądem, często wyglądają jak prostokąt z linią przechodzącą przez środek, która symbolizuje element topikowy. Istnieją również symbole dla przycisków (które działają tylko podczas naciskania) i bardziej złożonych przełączników wielopozycyjnych.

Odbiorniki energii: jak oznaczone są silniki, żarówki i gniazdka?

Urządzenia, które wykorzystują energię elektryczną, również mają swoje specyficzne oznaczenia. Klasyczna żarówka lub lampa jest zazwyczaj przedstawiana jako okrąg z wpisanym w środku krzyżykiem. Silniki elektryczne często symbolizowane są przez okrąg z literą "M" w środku, wskazującą na ich przeznaczenie. Gniazdka elektryczne, punkty poboru energii, mogą mieć różne formy, ale często są to okręgi z jedną lub kilkoma kreskami, a w przypadku gniazdek z uziemieniem z dodatkowym symbolem uziemienia.

Aparatura pomiarowa: jak rozpoznać woltomierz, amperomierz i licznik energii?

Monitorowanie parametrów obwodu jest niezbędne do jego prawidłowego działania i diagnostyki. Woltomierz, służący do pomiaru napięcia, jest oznaczany okręgiem z literą "V" w środku. Amperomierz, mierzący natężenie prądu, ma w okręgu literę "A". Omomierz, do pomiaru rezystancji, oznaczany jest okręgiem z grecką literą "Omega". Bardzo ważnym urządzeniem jest licznik energii elektrycznej, który zazwyczaj przedstawiany jest jako kwadrat z symbolem "kWh" w środku, wskazującym na jednostkę rozliczeniową zużycia energii.

To nie to samo! Symbole graficzne a oznaczenia we wzorach

Poza symbolami graficznymi, które wizualnie przedstawiają komponenty na schematach, w elektrotechnice i fizyce kluczową rolę odgrywają również symbole literowe. Te z kolei reprezentują wielkości fizyczne i są niezbędne do formułowania praw, przeprowadzania obliczeń i analizowania zależności między różnymi zjawiskami. Choć oba typy symboli są fundamentalne, pełnią odmienne funkcje i nie należy ich ze sobą mylić.

Energia i praca: co oznacza litera "W" lub "E" w fizyce?

Kiedy mówimy o energii elektrycznej w kontekście fizycznym, najczęściej spotkamy oznaczenie literą "W" lub "E". Litera "W" pochodzi od angielskiego słowa "work", oznaczającego pracę, która w fizyce jest ściśle powiązana z energią. Te symbole są używane we wzorach do opisu ilości energii dostarczonej lub zużytej przez układ elektryczny. Zrozumienie, co oznaczają te litery, jest kluczowe do analizy bilansu energetycznego w różnych obwodach.

Moc, napięcie, prąd: symbole P, U, I i ich rola w obliczeniach

Oprócz energii, w elektrotechnice kluczowe są również inne wielkości fizyczne. Moc elektryczna, czyli szybkość, z jaką energia jest dostarczana lub zużywana, oznaczana jest literą "P". Napięcie elektryczne, będące "siłą" popychającą ładunki, reprezentowane jest przez "U" lub "V". Natężenie prądu elektrycznego, czyli ilość ładunku przepływającego przez przekrój przewodnika w jednostce czasu, oznaczane jest literą "I". Te symbole są podstawą wielu obliczeń, pozwalając na analizę działania obwodów.

Prawo Ohma w symbolach: jak R, U, I tworzą fundamentalną zależność?

Jednym z najważniejszych praw w elektrotechnice jest Prawo Ohma, które opisuje zależność między napięciem, prądem a oporem. Opór elektryczny, czyli miara trudności, z jaką prąd przepływa przez materiał, oznaczany jest literą "R". Prawo Ohma można zapisać jako prosty wzór: U = I * R. Pokazuje on, jak te trzy fundamentalne symbole napięcie (U), natężenie prądu (I) i opór (R) są ze sobą nierozerwalnie powiązane i jak zmiana jednej wielkości wpływa na pozostałe w obwodzie elektrycznym.

W czym mierzymy energię? Zrozumieć symbole jednostek

Po omówieniu symboli graficznych i literowych, które opisują komponenty i wielkości fizyczne, czas skupić się na jednostkach miary. To właśnie one pozwalają nam ilościowo określić, ile energii zostało zużyte, z jaką mocą pracuje urządzenie, czy jakie jest napięcie w obwodzie. Zrozumienie tych symboli jest kluczowe nie tylko w nauce, ale także w codziennym życiu, zwłaszcza przy analizie rachunków za prąd.

Dżul (J) – naukowa podstawa, której nie znajdziesz na rachunku za prąd

Podstawową jednostką energii w międzynarodowym układzie jednostek miar (SI) jest dżul, oznaczany symbolem "J". Dżul jest jednostką uniwersalną, stosowaną do pomiaru wszelkiego rodzaju energii mechanicznej, cieplnej, chemicznej czy właśnie elektrycznej. Jednak w praktyce, przy rozliczaniu zużycia energii elektrycznej przez gospodarstwa domowe i przemysł, rzadko kiedy spotkamy się z dżulami. Jest to spowodowane tym, że dżul jest stosunkowo małą jednostką, a codzienne zużycie energii jest na tyle duże, że wymagałoby zapisywania ogromnych liczb.

Wat (W) a kilowatogodzina (kWh): jaka jest różnica między mocą a energią?

Kluczowe dla zrozumienia rachunków za prąd jest rozróżnienie między mocą a energią. Moc, czyli szybkość zużycia energii, mierzona jest w watach (W). Jeden wat oznacza, że energia jest zużywana w tempie jednego dżula na sekundę (1 W = 1 J/s). Z kolei kilowatogodzina (kWh) to jednostka energii, która jest najczęściej stosowana do rozliczeń. Oznacza ona zużycie energii przez urządzenie o mocy 1000 watów (czyli 1 kilowata) przez okres jednej godziny. Można więc powiedzieć, że wat to tempo, a kilowatogodzina to ilość tak jak prędkość samochodu (km/h) a przebyta odległość (km).

Od kWh do MWh i GWh: symbole używane w energetyce na wielką skalę

W kontekście produkcji i dystrybucji energii elektrycznej na dużą skalę, kilowatogodzina staje się zbyt małą jednostką. Dlatego w energetyce zawodowej stosuje się jej wielokrotności. Megawatogodzina (MWh) to milion watogodzin, gigawatogodzina (GWh) to miliard watogodzin, a terawatogodzina (TWh) to bilion watogodzin. Te symbole pozwalają na wygodne opisywanie ilości energii produkowanej przez elektrownie, przesyłanej w sieciach energetycznych czy zużywanej przez duże zakłady przemysłowe.

Najczęstsze pomyłki i jak ich unikać: praktyczny przewodnik

Mimo istnienia jasnych norm i standardów, początkujący często napotykają trudności w interpretacji symboli elektrycznych, co może prowadzić do błędów. Ta sekcja ma na celu wskazanie najczęstszych pułapek i podanie praktycznych rad, jak ich unikać, aby zapewnić poprawność i bezpieczeństwo pracy z instalacjami elektrycznymi.

Mylenie symbolu uziemienia z masą – na co zwrócić uwagę?

Symbol uziemienia ochronnego (kilka poziomych kresek opadających w dół) i symbol masy (często trójkąt lub pozioma linia z pionową) mogą wydawać się podobne, ale ich funkcje są diametralnie różne. Uziemienie ochronne służy do odprowadzania niebezpiecznych przepięć do ziemi, zapewniając bezpieczeństwo. Masa natomiast jest punktem odniesienia potencjału w obwodzie, często punktem zerowym. Pomylenie tych symboli na schemacie może prowadzić do błędnych podłączeń, które naruszą bezpieczeństwo instalacji.

Dwa różne symbole rezystora – czy oba są poprawne?

Często można spotkać dwa różne symbole dla rezystora: prostokąt (zgodny z normą europejską PN-EN 60617) oraz zygzakowata linia (często stosowana w standardzie amerykańskim ANSI). Oba są poprawne i oznaczają ten sam element. Kluczem jest świadomość, że oba istnieją i zależność od standardu, w jakim został wykonany schemat. Ważne jest, aby nie pomylić tych symboli z innymi elementami, takimi jak na przykład kondensator.

Przeczytaj również: Omometr (Ω·m) - jednostka rezystywności. Co musisz o niej wiedzieć?

Prąd stały czy zmienny? Jak nie pomylić symboli źródeł zasilania?

Rozróżnienie między źródłami prądu stałego (DC) a prądu zmiennego (AC) jest absolutnie kluczowe. Symbol baterii (dwie kreski o różnej długości) jednoznacznie wskazuje na źródło DC. Natomiast symbol okręgu z falą sinusoidalną reprezentuje źródło AC. Podłączenie urządzenia zaprojektowanego do prądu stałego do źródła prądu zmiennego (lub odwrotnie) może skutkować jego natychmiastowym uszkodzeniem lub stanowić zagrożenie. Dlatego tak ważne jest, aby bezbłędnie rozpoznawać te podstawowe symbole.
