Połączenie w gwiazdę (oznaczane symbolem Y) to jeden z podstawowych sposobów łączenia odbiorników lub źródeł w trójfazowych układach elektrycznych. Charakteryzuje się tym, że końce uzwojeń (lub ogólnie elementów) wszystkich trzech faz są ze sobą połączone w jednym, wspólnym punkcie, zwanym punktem zerowym lub neutralnym. Do tego punktu może być podłączony przewód neutralny (N), tworząc układ czteroprzewodowy. Jest to fundamentalna wiedza dla każdego elektryka, wpływającą na bezpieczeństwo i efektywność instalacji.
Czym jest połączenie w gwiazdę i dlaczego każdy elektryk musi je znać?
Połączenie w gwiazdę, oznaczane literą "Y", to jeden z dwóch głównych sposobów łączenia elementów w systemach trójfazowych. Polega on na tym, że wszystkie końce uzwojeń (lub innych elementów, takich jak rezystory czy cewki) są ze sobą połączone w jednym, centralnym punkcie. Ten punkt nazywamy punktem zerowym lub neutralnym. Zrozumienie tej konfiguracji jest absolutnie kluczowe dla każdego, kto zajmuje się elektryką. Odpowiednie zastosowanie połączenia w gwiazdę przekłada się bezpośrednio na bezpieczeństwo pracy, prawidłowe działanie urządzeń oraz optymalizację zużycia energii.
Definicja dla początkujących: Jak wyobrazić sobie połączenie w gwiazdę?
Wyobraź sobie trzy kable wychodzące z jednego źródła zasilania, każdy reprezentujący inną fazę. Teraz pomyśl o trzech oddzielnych urządzeniach lub uzwojeniach. W połączeniu w gwiazdę, jedno z zakończeń każdego z tych trzech urządzeń jest połączone razem w jednym miejscu niczym ramiona litery "Y" zbiegające się w jej podstawie. To właśnie ta wspólna podstawa jest punktem neutralnym. To prosty, ale niezwykle ważny koncept, który stanowi fundament dla zrozumienia, jak działają trójfazowe systemy zasilania.
Schemat połączenia w gwiazdę: Klucz do zrozumienia układu trójfazowego
Schemat połączenia w gwiazdę jest wizualnym przedstawieniem tej konfiguracji. Zazwyczaj widzimy na nim trzy elementy (np. prostokąty symbolizujące uzwojenia silnika lub transformatora), z których jeden koniec każdego elementu jest połączony wspólnym węzłem. Ten węzeł to nasz punkt neutralny. Często do tego punktu doprowadzony jest dodatkowy przewód, oznaczany jako "N" przewód neutralny. Taki układ z trzema przewodami fazowymi i jednym neutralnym nazywamy układem czteroprzewodowym. Wizualizacja tego schematu jest niezbędna, aby pojąć, jak napięcia i prądy rozkładają się w całym systemie trójfazowym.
Rola punktu neutralnego (N) – kiedy jest niezbędny, a kiedy można go pominąć?
Punkt neutralny, a co za tym idzie, przewód neutralny (N), odgrywa kluczową rolę w układach trójfazowych. W układzie czteroprzewodowym (3P+N) przewód neutralny jest niezbędny, gdy chcemy zasilać odbiorniki jednofazowe, które wymagają niższego napięcia w Polsce jest to zazwyczaj 230V. Pozwala on na stworzenie obwodu dla prądu jednofazowego. Jednak w przypadku idealnie symetrycznego obciążenia odbiornikami trójfazowymi (np. niektóre rodzaje grzałek przemysłowych czy silniki pracujące w stałym reżimie), prądy płynące przez poszczególne fazy sumują się w punkcie neutralnym do zera. W takich idealnych sytuacjach przewód neutralny teoretycznie nie jest potrzebny, choć jego obecność często zapewnia dodatkowe bezpieczeństwo.
Gwiazda kontra Trójkąt: Kluczowe różnice, które musisz zrozumieć
Połączenie w trójkąt, oznaczane symbolem "Δ", jest główną alternatywą dla połączenia w gwiazdę. Różnice między tymi dwoma sposobami łączenia są fundamentalne i mają bezpośredni wpływ na parametry elektryczne układu. Zrozumienie tych różnic jest kluczowe dla prawidłowego doboru konfiguracji do konkretnego zastosowania, zapewniając bezpieczeństwo i optymalną pracę urządzeń.
Napięcie fazowe a przewodowe: fundamentalna zasada połączenia w gwiazdę
W układzie trójfazowym mówimy o dwóch rodzajach napięć: napięciu fazowym (U_ph) i napięciu przewodowym (U_l), zwanym również międzyfazowym. Napięcie fazowe to napięcie mierzone między jedną z faz a punktem neutralnym. Napięcie przewodowe to napięcie mierzone między dwiema dowolnymi fazami. W połączeniu w gwiazdę istnieje prosta i bardzo ważna zależność: napięcie przewodowe jest zawsze około 1,73 raza (czyli √3 razy) większe od napięcia fazowego. W naszej sieci energetycznej oznacza to, że jeśli napięcie fazowe wynosi 230V, to napięcie międzyfazowe (przewodowe) wynosi 400V.Prąd fazowy a przewodowy: Co dzieje się z prądem w układzie Y?
W przeciwieństwie do napięć, relacja między prądami w połączeniu w gwiazdę jest znacznie prostsza. Prąd fazowy (I_ph) to prąd płynący przez jedno uzwojenie lub odbiornik w danej fazie. Prąd przewodowy (I_l) to prąd płynący w przewodzie liniowym (fazowym), który zasila ten odbiornik. W połączeniu w gwiazdę prąd fazowy jest zawsze równy prądowi przewodowemu. To sprawia, że analiza prądowa w tym układzie jest intuicyjna.
Tabela porównawcza: Gwiazda (Y) vs Trójkąt (Δ) – najważniejsze parametry w pigułce
| Cecha | Gwiazda (Y) | Trójkąt (Δ) |
|---|---|---|
| Sposób połączenia | Końce uzwojeń połączone w punkcie neutralnym | Uzwojenia połączone szeregowo, tworząc zamknięty obwód |
| Napięcie na uzwojeniu | Napięcie fazowe (U_ph) | Napięcie międzyfazowe (U_l) |
| Prąd w uzwojeniu | Prąd przewodowy (I_l) | Prąd przewodowy / √3 (I_l / √3) |
| Napięcie międzyfazowe (U_l) | √3 * U_ph | U_ph (równe napięciu na uzwojeniu) |
| Prąd liniowy (I_l) | I_ph | √3 * I_ph |
| Zastosowanie (ogólne) | Rozruch silników, zasilanie odbiorników jednofazowych, generatory, transformatory | Praca ciągła silników, odbiorniki dużej mocy, transformatory |
Praktyczne zastosowania połączenia w gwiazdę – gdzie spotkasz je najczęściej?
Połączenie w gwiazdę to nie tylko teoretyczny koncept. Jest ono powszechnie stosowane w wielu dziedzinach energetyki i przemysłu, odgrywając kluczową rolę w prawidłowym funkcjonowaniu urządzeń. Jego wszechstronność sprawia, że jest ono nieodłącznym elementem nowoczesnych instalacji elektrycznych.
Silniki trójfazowe: Dlaczego rozruch gwiazda-trójkąt to standard?
Jednym z najważniejszych zastosowań połączenia w gwiazdę jest technika rozruchu gwiazda-trójkąt, stosowana w silnikach indukcyjnych o większej mocy, zazwyczaj od 5,5 kW wzwyż. Głównym celem tego manewru jest znaczące ograniczenie prądu rozruchowego. Silnik w fazie rozruchu, podłączony w konfiguracji gwiazdy, pobiera prąd stanowiący zaledwie około 1/3 wartości prądu, jaki pobierałby przy rozruchu bezpośrednim. Chroni to sieć zasilającą przed niebezpiecznymi spadkami napięcia i przeciążeniami. Należy jednak pamiętać, że rozruch w konfiguracji gwiazdy wiąże się również ze znacznie niższym momentem obrotowym.
Generatory i transformatory: Rola połączenia w gwiazdę w systemie energetycznym
W generatorach prądu, zarówno tych w elektrowniach, jak i mniejszych agregatach, często stosuje się połączenie w gwiazdę. Pozwala ono na wyprowadzenie punktu neutralnego, który następnie może być uziemiony, co zwiększa bezpieczeństwo systemu. W transformatorach energetycznych połączenie w gwiazdę, szczególnie po stronie wtórnej, jest niezwykle praktyczne. Umożliwia ono jednoczesne zasilanie zarówno odbiorników trójfazowych (wymagających napięcia międzyfazowego 400V), jak i jednofazowych (wymagających napięcia fazowego 230V) z tego samego źródła, co znacząco zwiększa elastyczność sieci dystrybucyjnej.
Instalacje oświetleniowe i grzewcze w obiektach przemysłowych
W przemyśle połączenie w gwiazdę znajduje zastosowanie również w zasilaniu dużych instalacji. Dotyczy to na przykład symetrycznych obciążeń grzewczych, gdzie wiele grzałek o podobnej mocy jest podłączonych fazowo. Jest ono również wykorzystywane w rozbudowanych systemach oświetleniowych, gdzie konieczne jest zapewnienie stabilnego napięcia fazowego dla poszczególnych obwodów. W tych zastosowaniach, obecność punktu neutralnego jest kluczowa dla prawidłowego działania wszystkich podłączonych odbiorników.
Rozruch gwiazda-trójkąt w praktyce: Jak to działa krok po kroku?
Rozruch gwiazda-trójkąt to zaawansowana technika, która pozwala na płynne i bezpieczne uruchamianie silników trójfazowych o większej mocy. Proces ten składa się z kilku etapów, a jego zrozumienie jest kluczowe dla prawidłowej eksploatacji maszyn w przemyśle.
Cel rozruchu: Dlaczego ograniczamy prąd rozruchowy silnika?
Silniki indukcyjne, zwłaszcza te o większej mocy, charakteryzują się bardzo wysokim prądem rozruchowym. Może on być nawet 5 do 7 razy większy niż prąd znamionowy silnika. Taki nagły, wysoki impuls prądu może spowodować szereg problemów: znaczące spadki napięcia w sieci zasilającej, przeciążenie przewodów, a nawet uszkodzenie innych urządzeń podłączonych do tej samej sieci. Rozruch gwiazda-trójkąt ma na celu właśnie zminimalizowanie tego zjawiska, redukując prąd rozruchowy do około jednej trzeciej wartości prądu przy rozruchu bezpośrednim, co chroni całą instalację elektryczną.Faza 1: Praca w gwiazdę – łagodny start i mniejszy moment obrotowy
Pierwsza faza rozruchu polega na podłączeniu silnika w konfiguracji gwiazdy. W tym trybie każde z uzwojeń silnika jest zasilane napięciem fazowym (230V w polskiej sieci), a nie pełnym napięciem międzyfazowym (400V). Skutkuje to znacznym obniżeniem pobieranego prądu. Należy jednak pamiętać, że ta konfiguracja wiąże się również z trzykrotnie mniejszym momentem obrotowym silnika. Oznacza to, że silnik może ruszyć z mniejszym obciążeniem, co jest idealne do łagodnego wprowadzenia maszyny w ruch.
Faza 2: Przełączenie na trójkąt – osiągnięcie pełnej mocy i wydajności
Gdy silnik osiągnie już prędkość zbliżoną do znamionowej (zazwyczaj jest to około 80-90% prędkości maksymalnej), następuje kluczowy moment przełączenie konfiguracji uzwojeń na trójkąt. Proces ten jest zazwyczaj automatyczny, sterowany przez przekaźnik czasowy, który uruchamia odpowiednie styczniki. W konfiguracji trójkątowej na każde uzwojenie podawane jest pełne napięcie międzyfazowe (400V), co pozwala silnikowi na rozwinięcie pełnej mocy i momentu obrotowego, niezbędnych do pracy z nominalnym obciążeniem. Według danych Wikipedii, przełączniki gwiazda-trójkąt są standardowym wyposażeniem wielu maszyn przemysłowych.

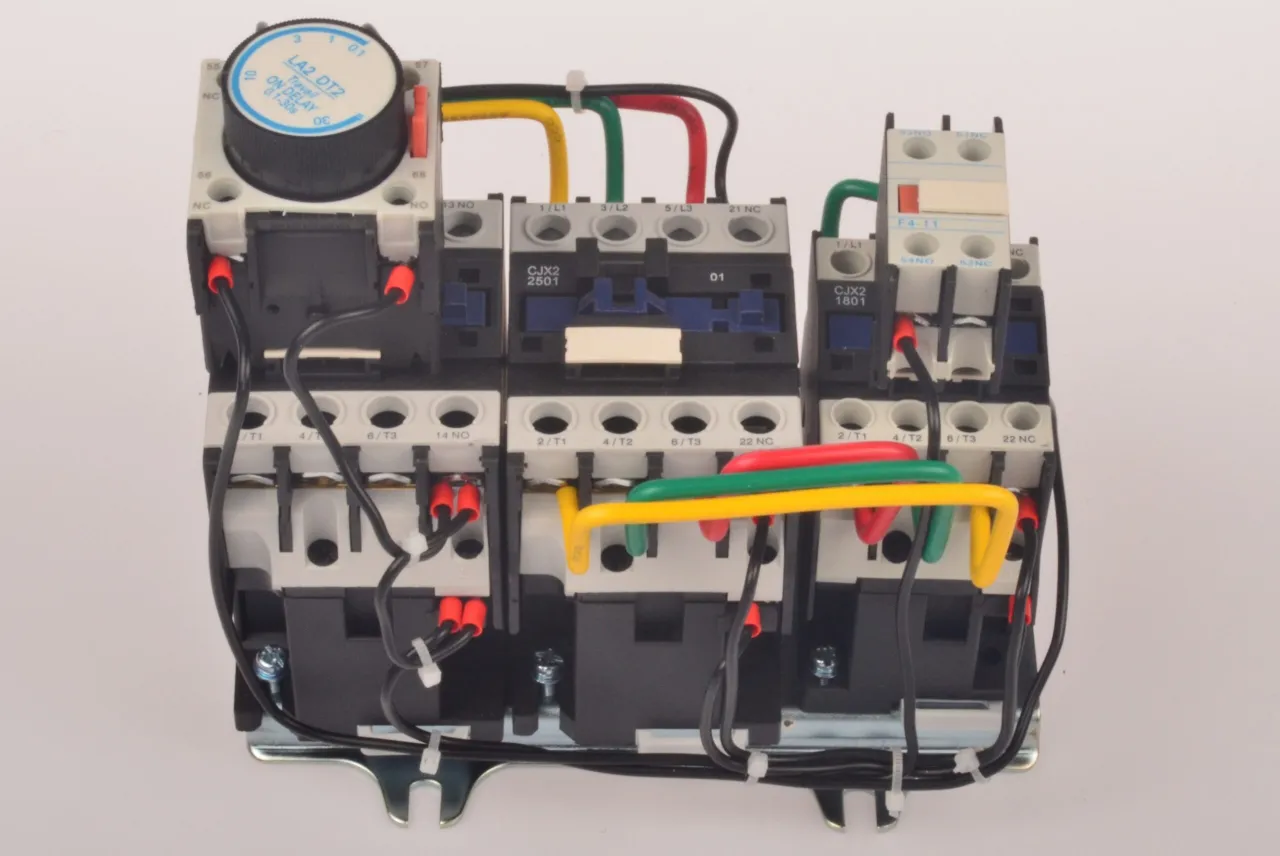

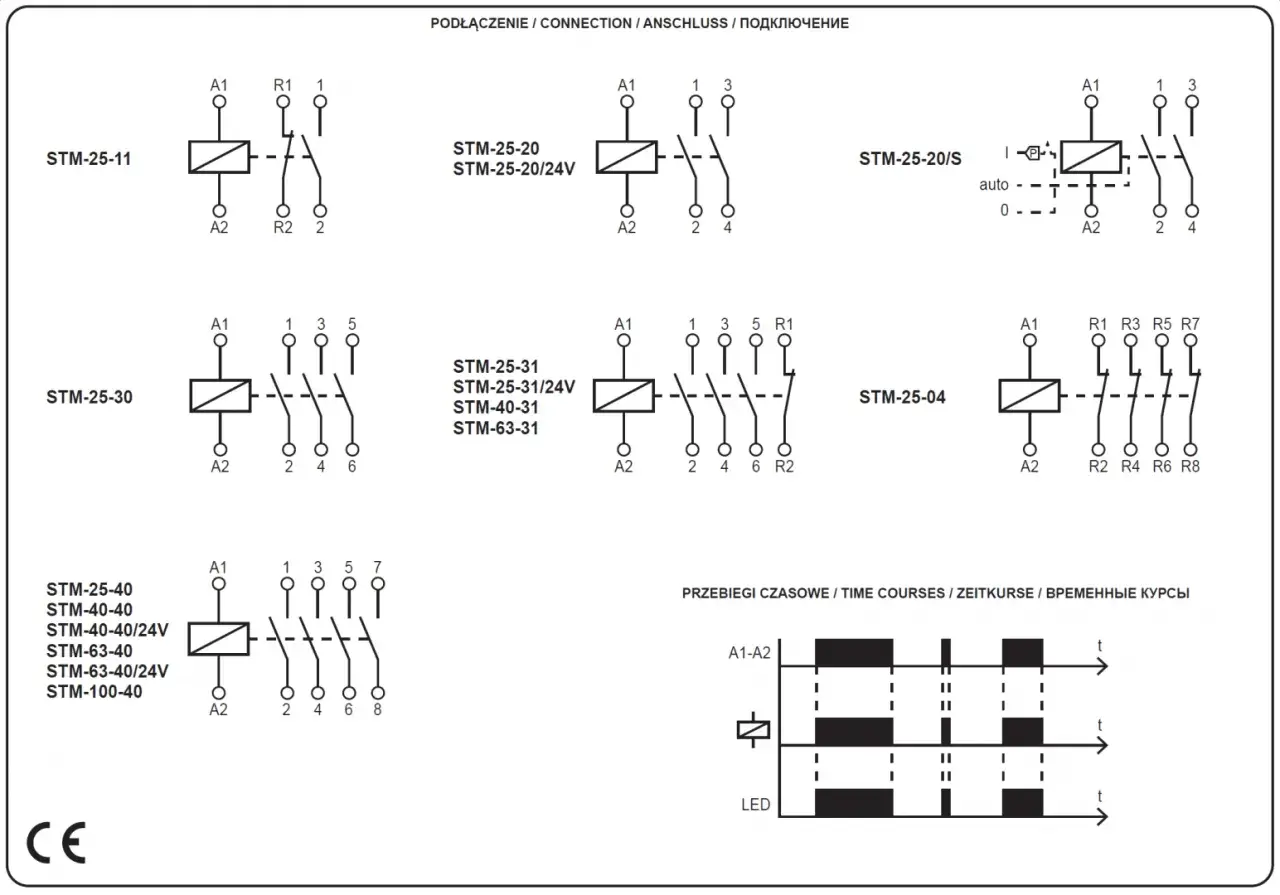

Schemat przełącznika gwiazda-trójkąt: Jakie elementy są potrzebne?
Realizacja rozruchu gwiazda-trójkąt wymaga zastosowania kilku kluczowych elementów. Podstawowy układ składa się z trzech styczników: głównego, gwiazdy i trójkąta, oraz przekaźnika czasowego. Stycznik główny odpowiada za doprowadzenie zasilania do silnika. Stycznik gwiazdy, aktywny w pierwszej fazie, zwiera końce uzwojeń, tworząc konfigurację Y. Stycznik trójkąta, który załącza się w drugiej fazie, odpowiednio przełącza uzwojenia, tworząc konfigurację Δ. Przekaźnik czasowy zaś, po ustalonym czasie, steruje wyłączeniem stycznika gwiazdy i załączeniem stycznika trójkąta, inicjując tym samym zmianę trybu pracy silnika.
Zalety i wady połączenia w gwiazdę: Kiedy ten układ jest najlepszym wyborem?
Każde rozwiązanie techniczne ma swoje mocne i słabe strony. Połączenie w gwiazdę, mimo swojej prostoty i wszechstronności, również posiada pewne ograniczenia. Świadomość tych aspektów pozwala na podejmowanie świadomych decyzji dotyczących jego zastosowania.
Główne korzyści: Oszczędność i ochrona sieci
- Ograniczenie prądu rozruchowego: Jest to niekwestionowanie najważniejsza zaleta, szczególnie w kontekście silników. Chroni to sieć zasilającą i inne podłączone urządzenia przed negatywnymi skutkami wysokich prądów udarowych.
- Niższe napięcie na uzwojeniach: W układzie gwiazdy każde uzwojenie jest poddawane niższemu napięciu fazowemu. Może to pozytywnie wpływać na żywotność izolacji i ogólną trwałość elementów.
- Możliwość wyprowadzenia punktu neutralnego: Umożliwia zasilanie odbiorników jednofazowych z sieci trójfazowej, a także zapewnia punkt odniesienia dla uziemienia systemu, co zwiększa bezpieczeństwo.
- Mniejsze obciążenie sieci: Zmniejsza chwilowe zapotrzebowanie na moc bierną podczas rozruchu, co jest korzystne dla stabilności sieci.
Ograniczenia i wady: Niższy moment i mniejsza moc
- Niższy moment rozruchowy: W przypadku silników, rozruch w konfiguracji gwiazdy wiąże się z trzykrotnie mniejszym momentem obrotowym. Oznacza to, że silnik może mieć trudności z ruszeniem pod znacznym obciążeniem.
- Mniejsza moc dostępna: Dla danego uzwojenia, połączenie w gwiazdę dostarcza mniejszą moc niż połączenie w trójkąt, ze względu na niższe napięcie fazowe.
- Większa złożoność sterowania: W przypadku rozruchu gwiazda-trójkąt, potrzebne są dodatkowe elementy sterujące, takie jak styczniki i przekaźniki czasowe, co zwiększa złożoność instalacji.
Kryteria wyboru: Kiedy zdecydować się na stałe połączenie w gwiazdę?
Stałe połączenie w gwiazdę jest preferowane w sytuacjach, gdy ograniczenie prądu rozruchowego nie jest krytyczne, lub gdy odbiornik pracuje w sposób ciągły i nie wymaga wysokiego momentu obrotowego przy starcie. Jest to również doskonały wybór, gdy potrzebujemy punktu neutralnego do zasilania odbiorników jednofazowych. Decyzja o stałym połączeniu w gwiazdę powinna być zawsze poprzedzona analizą charakterystyki obciążenia oraz wymagań sieci zasilającej, aby zapewnić optymalne i bezpieczne działanie systemu.
Najczęstsze błędy i problemy przy podłączaniu w gwiazdę – jak ich uniknąć?
Nawet najbardziej podstawowe połączenia elektryczne, jeśli zostaną wykonane nieprawidłowo, mogą prowadzić do poważnych konsekwencji. W przypadku połączenia w gwiazdę, błędy często wynikają z nieuwagi lub braku dogłębnej wiedzy technicznej, co może skutkować uszkodzeniem sprzętu, nieprawidłowym działaniem, a nawet zagrożeniem dla bezpieczeństwa.

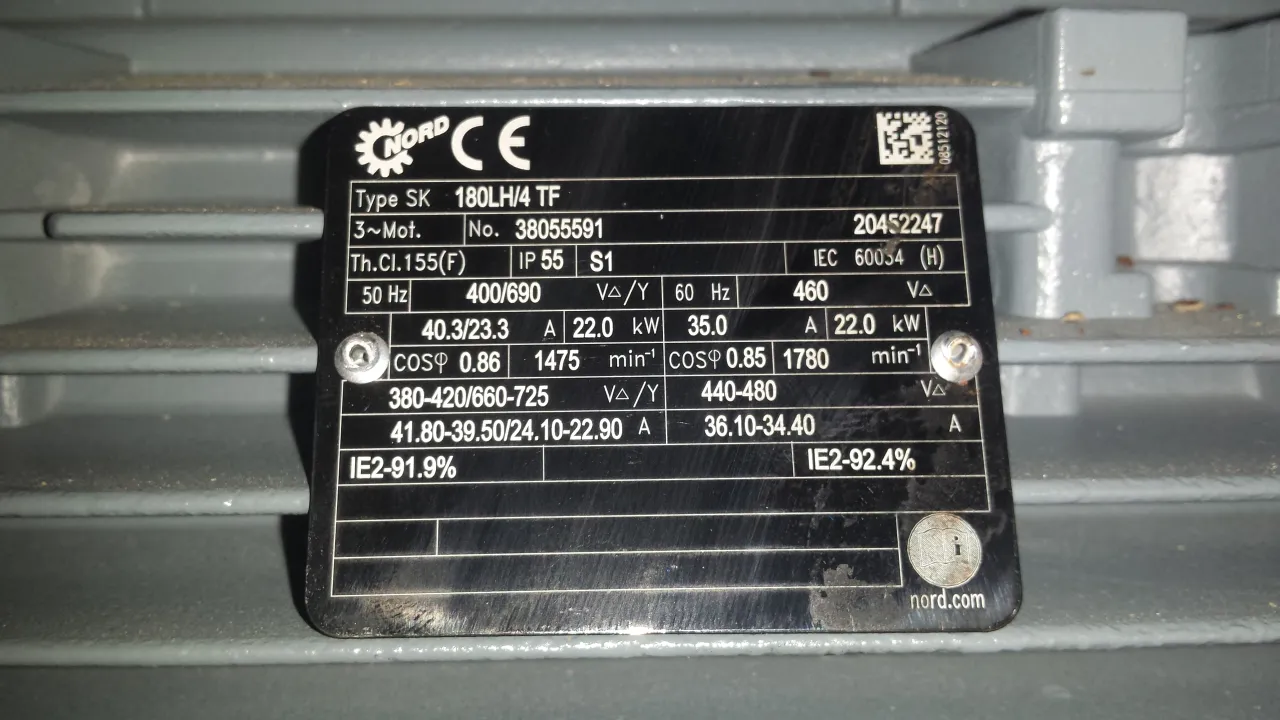

Błędne odczytanie tabliczki znamionowej silnika (np. 230/400V vs 400/690V)
Tabliczka znamionowa silnika to jego "dowód osobisty", zawierający kluczowe informacje o jego parametrach pracy. Szczególnie ważne jest prawidłowe zinterpretowanie oznaczeń napięć dla połączeń w gwiazdę i trójkąt. Na przykład, silnik oznaczony jako "230/400V" jest przeznaczony do pracy w trójkącie przy napięciu 230V i w gwiazdę przy napięciu 400V. Natomiast silnik "400/690V" pracuje w trójkącie przy 400V, a w gwiazdę przy 690V. Podłączenie silnika 230/400V w trójkąt do sieci 400V jest prostą drogą do jego natychmiastowego spalenia. Zawsze dokładnie sprawdzaj te oznaczenia!
Pomyłki w podłączeniu mostków na tabliczce zaciskowej
W silnikach trójfazowych, uzwojenia są wyprowadzone do tabliczki zaciskowej, gdzie za pomocą metalowych mostków (tzw. zworków) tworzy się odpowiednią konfigurację połączeń. Dla połączenia w gwiazdę, zazwyczaj należy połączyć ze sobą końce uzwojeń (np. zaciski U2, V2, W2). Błąd polegający na niewłaściwym ułożeniu mostków może skutkować zwarciem międzyfazowym, brakiem możliwości uruchomienia silnika, a nawet jego uszkodzeniem. Precyzja i dokładne sprawdzenie wykonanych połączeń przed uruchomieniem są tutaj absolutnie kluczowe.
Przeczytaj również: Poradnik elektryka - Jak bezpiecznie pracować z prądem?
Problem asymetrii obciążenia: Co się dzieje, gdy fazy są nierówno obciążone?
Idealny układ trójfazowy zakłada, że obciążenie na każdej z faz jest równe. W rzeczywistości często występuje asymetria obciążenia. W układzie gwiazdy z przewodem neutralnym, asymetria powoduje przepływ prądu przez przewód neutralny i może prowadzić do nierównomiernego rozkładu napięć fazowych. Jest to szczególnie niebezpieczne w układach bez przewodu neutralnego. Nierównomierne obciążenie może spowodować znaczne różnice napięć na poszczególnych fazach, co grozi uszkodzeniem odbiorników. Dlatego zawsze dążymy do jak największej symetrii obciążeń w sieci trójfazowej.
