W dzisiejszym świecie, gdzie elektryczność napędza niemal wszystko, zrozumienie podstawowych pojęć jest kluczowe dla każdego od laika po profesjonalistę. Ten artykuł rozwieje wszelkie wątpliwości dotyczące "napięcia przewodowego", wyjaśniając jego definicję, różnice w stosunku do napięcia fazowego, standardowe wartości w Polsce, metody pomiaru oraz praktyczne zastosowania w domu i przemyśle.
Napięcie przewodowe to kluczowa wartość w układach trójfazowych, standardowo 400V
- Napięcie przewodowe, zwane też międzyfazowym, to wartość skuteczna napięcia mierzonego między dwoma przewodami fazowymi w układzie trójfazowym.
- W Polsce jego standardowa wartość wynosi 400 V przy częstotliwości 50 Hz.
- Jest ono około √3 razy większe od napięcia fazowego (230 V).
- Odgrywa kluczową rolę w zasilaniu urządzeń o dużej mocy, takich jak silniki trójfazowe czy płyty indukcyjne.
- Pomiar napięcia przewodowego wykonuje się woltomierzem, podłączając go między dwa przewody fazowe.
Napięcie przewodowe – co to jest i dlaczego każdy powinien je rozumieć?
Prosta definicja: Czym jest tajemnicze napięcie międzyfazowe?
Napięcie przewodowe, nazywane również międzyfazowym lub liniowym, to wartość skuteczna napięcia elektrycznego mierzonego pomiędzy dwoma dowolnymi przewodami fazowymi (np. L1 i L2) w układzie trójfazowym. Jest to fundamentalna wielkość charakteryzująca tzw. "siłę", czyli instalacje trójfazowe. Wartość skuteczna (RMS) to taka wartość prądu stałego, która w jednostce czasu wygenerowałaby taką samą ilość ciepła, jak prąd przemienny o tej wartości.
„Siła” w gniazdku – dlaczego napięcie przewodowe jest z nią kojarzone?
Potocznie mówimy o "sile", gdy mamy na myśli instalację elektryczną trójfazową. Napięcie przewodowe jest właśnie tą wielkością, która jest niezbędna do zasilania urządzeń o dużej mocy, znacznie większej niż te, do których jesteśmy przyzwyczajeni w naszych domach. To właśnie dzięki niemu możemy uruchamiać potężne maszyny w fabrykach czy specjalistyczne urządzenia w warsztatach. Bez napięcia przewodowego wiele współczesnych technologii po prostu by nie działało.
Napięcie przewodowe a fazowe: kluczowa różnica, którą musisz znać

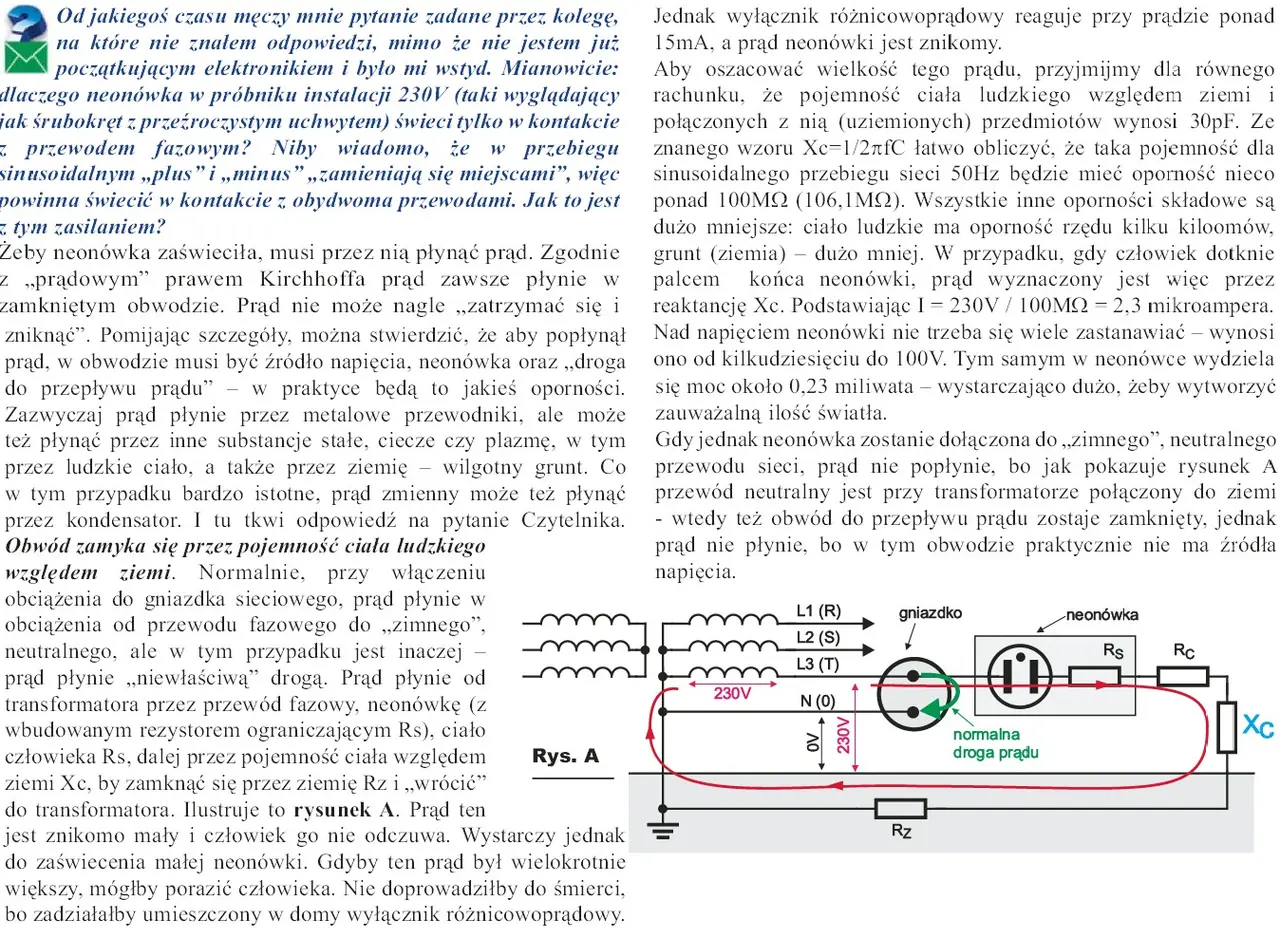

Napięcie fazowe (230V) – prąd w Twoim standardowym gniazdku
Napięcie fazowe to wartość napięcia mierzonego między jednym z przewodów fazowych a przewodem neutralnym (zerowym). W Polsce standardowa wartość napięcia fazowego wynosi 230 V. To właśnie z tego gniazdka korzystasz na co dzień do zasilania większości urządzeń domowych, takich jak telewizory, lodówki, komputery czy lampy. Instalacja jednofazowa, zasilana napięciem 230 V, jest wystarczająca dla większości typowych zastosowań domowych.
Napięcie przewodowe (400V) – moc płynąca między fazami.
Napięcie przewodowe, o którym mówimy, to wartość napięcia mierzonego pomiędzy dwoma różnymi przewodami fazowymi. W Polsce jego standardowa wartość wynosi 400 V. Jest to napięcie znacznie wyższe niż fazowe i jest kluczowe dla urządzeń, które potrzebują dużej mocy do prawidłowego działania. Mowa tu przede wszystkim o sprzętach wykorzystywanych w przemyśle, ale także o niektórych nowoczesnych urządzeniach AGD.
Skąd bierze się zależność √3? Matematyczne serce układu trójfazowego.
Zależność między napięciem przewodowym (Up) a napięciem fazowym (Uf) w symetrycznym układzie trójfazowym jest ściśle określona matematycznie. Wynika ona ze sposobu generowania prądu trójfazowego, gdzie poszczególne fazy są przesunięte w czasie o 120 stopni. Wartość napięcia przewodowego jest zawsze pierwiastek z trzech (√3) razy większa od wartości napięcia fazowego. W praktyce oznacza to, że jeśli napięcie fazowe wynosi 230 V, to napięcie przewodowe będzie wynosić około 230 V * 1,732 ≈ 400 V. Ta matematyczna relacja jest fundamentalna dla zrozumienia działania sieci trójfazowej.
Jakie wartości napięcia przewodowego obowiązują w Polsce?
Standard 400V w sieci niskiego napięcia – co to oznacza w praktyce?
W polskiej sieci niskiego napięcia, która zasila większość domów i mniejszych przedsiębiorstw, standardowa wartość skuteczna napięcia przewodowego wynosi 400 V, a częstotliwość prądu to 50 Hz. Jest to zgodne z międzynarodową normą PN-IEC 60038. Oznacza to, że urządzenia podłączone do instalacji trójfazowej powinny być przystosowane do pracy właśnie z tym napięciem. Dla użytkownika końcowego oznacza to dostęp do większej mocy, co jest kluczowe przy zasilaniu bardziej wymagających odbiorników.
Tolerancja napięcia w sieci: czy zawsze mamy dokładnie 400V?
Sieci elektroenergetyczne nie są idealne i napięcie w nich może nieznacznie wahać się. Zgodnie z obowiązującymi normami, dopuszczalne jest odchylenie napięcia od wartości nominalnej o ±10%. W praktyce oznacza to, że napięcie przewodowe w gniazdku może wahać się w granicach od 360 V do 440 V. Ta tolerancja jest niezbędna, aby zapewnić stabilność systemu i umożliwić pracę urządzeń w różnych warunkach obciążenia sieci. Większość urządzeń jest zaprojektowana tak, aby pracować w tym zakresie bez problemów.
Wartość skuteczna (RMS) a szczytowa – co tak naprawdę mierzymy?
Kiedy mówimy o napięciu 400 V, mamy na myśli jego wartość skuteczną (RMS Root Mean Square). Jest to wartość, która najlepiej odzwierciedla "moc" prądu przemiennego, ponieważ jest równoważna wartości prądu stałego, która wywołałaby taki sam efekt cieplny. Jednak napięcie przemienne nie jest stałe zmienia się w czasie, osiągając wartości szczytowe (amplitudę). W przypadku napięcia przewodowego 400 V RMS, wartość szczytowa wynosi około 563 V. To właśnie ta wartość szczytowa jest maksymalnym napięciem, jakie występuje w danym momencie w obwodzie. Rozróżnienie to jest ważne dla zrozumienia charakterystyki prądu przemiennego i jego wpływu na izolację oraz komponenty elektryczne.
Jak prawidłowo i bezpiecznie zmierzyć napięcie przewodowe?
Niezbędne narzędzia: jaki multimetr (miernik) będzie odpowiedni?
Do pomiaru napięcia przewodowego potrzebny jest odpowiedni przyrząd pomiarowy. Najczęściej wykorzystuje się do tego celu multimetr, czyli uniwersalny miernik elektryczny. Kluczowe jest, aby wybrany multimetr był przeznaczony do pomiaru napięcia przemiennego (AC) i posiadał odpowiedni zakres pomiarowy co najmniej do 600 V, a najlepiej więcej. Niezwykle ważna jest również klasa bezpieczeństwa miernika (np. CAT III lub CAT IV), która określa, jak bezpieczne jest jego używanie w różnych obwodach elektrycznych. Praca z napięciem 400 V wymaga szczególnej ostrożności.
Pomiar krok po kroku: między którymi przewodami należy mierzyć?
- Przed rozpoczęciem pomiaru upewnij się, że multimetr jest ustawiony na pomiar napięcia przemiennego (AC) i wybierz zakres pomiarowy wyższy niż spodziewana wartość napięcia (np. 600 V lub 1000 V).
- Ostrożnie podłącz jedną sondę pomiarową do jednego z przewodów fazowych (np. L1), a drugą sondę do drugiego przewodu fazowego (np. L2). Możesz również mierzyć między L2 i L3 lub L1 i L3 wynik powinien być zbliżony.
- Odczytaj wartość napięcia na wyświetlaczu multimetru. Pamiętaj, że podczas wykonywania wszelkich prac elektrycznych bezwzględnie należy przestrzegać zasad bezpieczeństwa, aby uniknąć porażenia prądem.
Najczęstsze błędy podczas pomiarów i jak ich unikać
- Dotykanie nieizolowanych części: Nigdy nie dotykaj gołych przewodów ani nieizolowanych końcówek sond pomiarowych podczas pomiaru. Zawsze używaj rękojeści sond.
- Niewłaściwe ustawienie miernika: Upewnij się, że multimetr jest ustawiony na właściwy tryb (napięcie przemienne) i odpowiedni zakres. Pomiar napięcia stałego (DC) lub na złym zakresie może uszkodzić miernik lub dać błędne wyniki.
- Brak środków ochrony osobistej: Zawsze używaj rękawic izolacyjnych i okularów ochronnych, zwłaszcza podczas pracy z instalacjami trójfazowymi.
- Praca pod napięciem bez potrzeby: Jeśli to możliwe, wykonuj pomiary po wyłączeniu zasilania. Jeśli jest to niemożliwe, zachowaj najwyższą ostrożność.
Gdzie napięcie przewodowe odgrywa kluczową rolę? Praktyczne zastosowania
Zasilanie silników trójfazowych w przemyśle i rolnictwie
Silniki elektryczne trójfazowe są sercem wielu procesów przemysłowych, maszyn rolniczych i urządzeń transportowych. Charakteryzują się one wysoką sprawnością, niezawodnością i dużą mocą, co czyni je idealnym rozwiązaniem do zastosowań wymagających dużej siły napędowej. Napięcie przewodowe 400 V jest dla nich podstawowym źródłem zasilania, umożliwiając ich efektywne działanie.
Nowoczesne AGD w domu: płyty indukcyjne i przepływowe podgrzewacze wody.
Coraz więcej nowoczesnych urządzeń AGD wymaga zasilania trójfazowego, potocznie nazywanego "siłą". Do najpopularniejszych należą płyty indukcyjne, które dzięki dużej mocy zapewniają szybkie i efektywne gotowanie. Również niektóre piekarniki o dużej mocy oraz przepływowe podgrzewacze wody potrzebują zasilania trójfazowego, aby dostarczyć odpowiednią ilość energii. Jeśli planujesz zakup takich urządzeń, upewnij się, że Twoja instalacja elektryczna jest do tego przystosowana.
Gniazda siłowe w garażu i warsztacie – do czego służą?
W garażach, warsztatach, a także na placach budowy często spotykamy gniazda siłowe, zazwyczaj w charakterystycznym czerwonym kolorze i z pięcioma bolcami. Służą one do podłączania elektronarzędzi i maszyn o dużej mocy, takich jak spawarki, kompresory, tokarki czy piły stołowe. Napięcie przewodowe 400 V zapewnia im wystarczającą moc do pracy, co jest nieosiągalne przy standardowym zasilaniu jednofazowym.
Dlaczego poprawne rozróżnianie napięć to fundament bezpieczeństwa w elektryce?
Pomyłka, która może kosztować: skutki podłączenia urządzenia 230V do napięcia międzyfazowego
Podłączenie urządzenia przeznaczonego do pracy na napięciu fazowym 230 V do gniazda z napięciem przewodowym 400 V jest niezwykle niebezpieczne i może prowadzić do poważnych konsekwencji. Urządzenie może ulec natychmiastowemu uszkodzeniu, a nawet zapłonowi. W skrajnych przypadkach może to spowodować pożar instalacji elektrycznej lub porażenie prądem, stwarzając realne zagrożenie dla życia. Dlatego tak ważne jest, aby zawsze upewnić się, jakie napięcie jest dostępne w danym gnieździe i czy nasze urządzenie jest do niego przystosowane.
Przeczytaj również: Jak rozpoznać układ sieci elektrycznej - Bezpieczeństwo domu
Kiedy potrzebujesz „siły” w domu i jak o nią poprawnie wnioskować?
Jeśli planujesz zainstalować w domu płytę indukcyjną, elektryczny podgrzewacz wody o dużej mocy, albo zamierzasz wyposażyć swój garaż lub piwnicę w profesjonalny warsztat z maszynami, prawdopodobnie będziesz potrzebować instalacji trójfazowej, czyli tzw. "siły". Aby ją uzyskać, należy złożyć wniosek do swojego dostawcy energii elektrycznej o zwiększenie mocy przyłączeniowej i wykonanie odpowiedniej instalacji. Proces ten wymaga spełnienia określonych warunków technicznych i formalnych, dlatego warto skonsultować się z wykwalifikowanym elektrykiem.
