Zrozumienie, jak działa ogniwo, otwiera drzwi do fascynującego świata elektrochemii i technologii, która napędza nasze codzienne życie. Od prostych eksperymentów szkolnych po zaawansowane systemy magazynowania energii, ogniwa są kluczowe. W tym artykule odkryjemy, jak zbudować własne, proste ogniwo galwaniczne, poznamy jego podstawowe komponenty i zasady działania, a także dowiemy się, co odróżnia je od ogniw fotowoltaicznych.
Kluczowe informacje o budowie i działaniu ogniw
- Ogniwo galwaniczne przekształca energię chemiczną w elektryczną, składając się z anody, katody i elektrolitu.
- Anoda to elektroda, na której zachodzi utlenianie, a katoda redukcja.
- Elektrolit (np. sok z cytryny) umożliwia przepływ jonów, a mostek solny zamyka obwód elektryczny.
- Ogniwo Daniella to klasyczny przykład ogniwa galwanicznego, generujące około 1,1 V.
- Ogniwo z cytryny to prosty eksperyment domowy, wykorzystujący kwas cytrynowy jako elektrolit i dwa różne metale.
- Ogniwo fotowoltaiczne działa na zasadzie zjawiska fotowoltaicznego, przekształcając światło w energię elektryczną.
Od cytryny do baterii: Jak zrozumieć i zbudować swoje pierwsze ogniwo?
Czym jest ogniwo i dlaczego napędza współczesny świat?
Ogniwo to urządzenie, które potrafi przekształcić jeden rodzaj energii w inny. Najczęściej spotykamy się z ogniwami, które zamieniają energię chemiczną na elektryczną to właśnie one stanowią serce baterii i akumulatorów, zasilając wszystko, od naszych telefonów komórkowych po samochody elektryczne. Ale ogniwa potrafią też zamieniać energię świetlną bezpośrednio na elektryczną, co jest podstawą działania paneli słonecznych. Bez tych niezwykłych wynalazków nasza współczesna technologia wyglądałaby zupełnie inaczej; są one fundamentem mobilności, komunikacji i zrównoważonego rozwoju energetycznego.
Poznanie budowy i zasad działania ogniwa to nie tylko ciekawa lekcja fizyki i chemii. To także klucz do zrozumienia, jak działa otaczający nas świat i jak możemy wykorzystać jego potencjał. Co więcej, zbudowanie własnego, prostego ogniwa jest w zasięgu ręki i może dostarczyć mnóstwo satysfakcji oraz praktycznej wiedzy.
Dwa światy pozyskiwania energii: Ogniwo galwaniczne a fotowoltaiczne
Gdy mówimy o ogniwach, najczęściej mamy na myśli dwa główne typy, które działają na zupełnie innych zasadach. Ogniwo galwaniczne, znane również jako ogniwo elektrochemiczne, to urządzenie, które czerpie energię z reakcji chemicznych. To właśnie ono jest sercem tradycyjnych baterii, gdzie energia zgromadzona w substancjach chemicznych jest stopniowo uwalniana w postaci prądu elektrycznego. Z kolei ogniwo fotowoltaiczne działa inaczej jego zadaniem jest bezpośrednie przekształcanie energii świetlnej, na przykład ze Słońca, w energię elektryczną, wykorzystując do tego zjawisko fotowoltaiczne. Choć oba typy ogniw dostarczają nam cennego prądu, ich wewnętrzna budowa i sposób pozyskiwania energii są fundamentalnie różne.
Anatomia ogniwa galwanicznego: Co musi się w nim znaleźć, aby popłynął prąd?
Anoda i katoda: Dwa bieguny, bez których nie ma reakcji
Aby ogniwo galwaniczne mogło działać, potrzebuje dwóch kluczowych elementów, które stanowią jego elektrody: anody i katody. Anoda to elektroda, na której zachodzi proces utleniania innymi słowy, atomy lub jony oddają na niej elektrony. W ogniwie Daniella, które jest klasycznym przykładem, anoda jest biegunem ujemnym. Po drugiej stronie mamy katodę, gdzie zachodzi proces redukcji to na niej elektrony są przyjmowane. W ogniwie Daniella katoda stanowi biegun dodatni. Te dwa bieguny, poprzez zachodzące na nich reakcje, inicjują przepływ elektronów, który jest podstawą działania każdego ogniwa galwanicznego.
Rola elektrolitu: Dlaczego sok z cytryny działa jak przewodnik?
Samo posiadanie anody i katody to za mało, aby prąd popłynął. Potrzebny jest jeszcze elektrolit substancja, która zawiera swobodnie poruszające się jony. Elektrolit działa jak most, umożliwiając przepływ tych jonów między elektrodami i zamykając w ten sposób wewnętrzny obwód elektryczny ogniwa. To dzięki obecności jonów w elektrolicie możliwe jest wyrównanie ładunków i utrzymanie ciągłości reakcji elektrochemicznych. Doskonałym przykładem elektrolitu, który możemy łatwo znaleźć w domu, jest sok z cytryny. Jego kwasowość, spowodowana obecnością kwasu cytrynowego, sprawia, że zawiera on jony, które mogą przewodzić prąd, co czyni cytrynę idealnym składnikiem do budowy prostego ogniwa.
Klucz solny: Cichy bohater zapewniający ciągłość działania
W bardziej zaawansowanych ogniwach galwanicznych, oprócz anody, katody i elektrolitu w każdym półogniwie, pojawia się jeszcze jeden, niezwykle ważny element klucz elektrolityczny, zwany też mostkiem solnym. Jego zadaniem jest połączenie obu półogniw, ale nie w sposób, który pozwoliłby na bezpośrednie mieszanie się roztworów. Mostek solny, zazwyczaj wypełniony roztworem soli (np. chlorku potasu), pozwala na migrację jonów między półogniwami. Dzięki temu możliwe jest wyrównanie ładunków w roztworach, co zapobiega gromadzeniu się nadmiaru ładunku i umożliwia nieprzerwany przepływ prądu przez zewnętrzny obwód. Bez niego ogniwo szybko przestałoby działać.
Jak powstaje napięcie? Magia reakcji utleniania i redukcji
Napięcie elektryczne, które mierzymy w ogniwie, jest bezpośrednim wynikiem różnicy potencjałów elektrochemicznych między anodą a katodą. Ta różnica wynika z naturalnej skłonności różnych metali do oddawania lub przyjmowania elektronów. Na anodzie zachodzi proces utleniania metal oddaje elektrony, które następnie, poprzez zewnętrzny obwód, płyną w kierunku katody. Na katodzie z kolei jony z roztworu elektrolitu przyjmują te elektrony, ulegając redukcji. Ten ciągły przepływ elektronów przez obwód zewnętrzny to właśnie prąd elektryczny, a siła napędowa tego przepływu, czyli napięcie, jest bezpośrednio związana z energią uwalnianą podczas tych reakcji redoks (redukcji i utleniania).
Zbuduj to sam: Praktyczne przewodniki krok po kroku

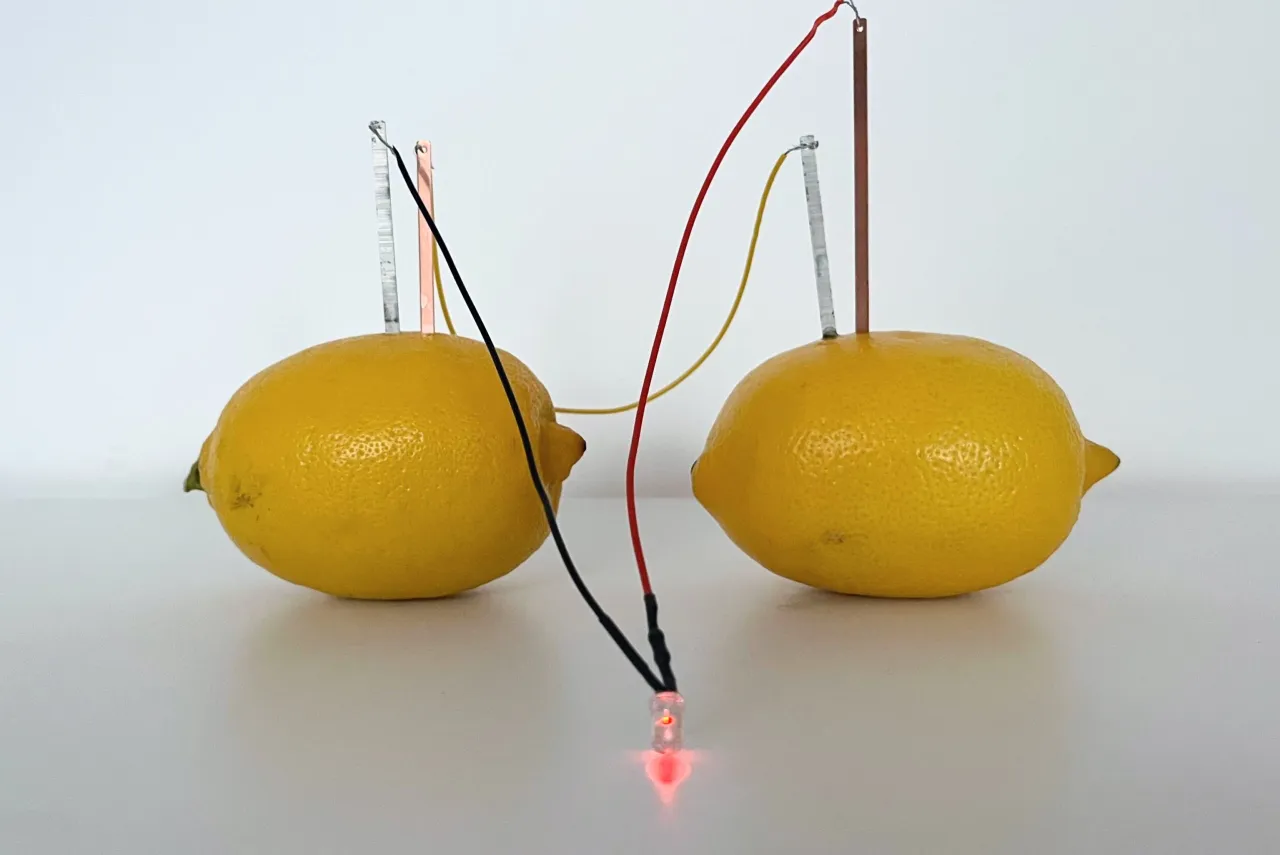

Projekt dla początkujących: Jak zrobić baterię z cytryny w 15 minut?
- Weź jedną cytrynę.
- Wbij w nią ocynkowany gwóźdź będzie on służył jako anoda (elektroda ujemna).
- W pobliżu gwoździa, ale nie dotykając go, wbij miedziany drut lub umieść miedzianą monetę to będzie katoda (elektroda dodatnia).
- Użyj woltomierza, aby zmierzyć napięcie między gwoździem a miedzianym elementem. Powinieneś uzyskać od 0,7 do 1 V.
- Aby zwiększyć napięcie, możesz połączyć kilka cytryn szeregowo: połącz miedziany element jednej cytryny z gwoździem kolejnej za pomocą przewodów.
Pojedyncze ogniwo z cytryny generuje niskie napięcie, ale łącząc kilka takich ogniw szeregowo, możemy uzyskać wystarczającą siłę, by zasilić na przykład małą diodę LED. To prosty i efektowny sposób na demonstrację podstawowych zasad elektrochemii.
Projekt dla ambitnych: Budowa klasycznego ogniwa Daniella w warunkach domowych
Ogniwo Daniella to historycznie ważne ogniwo galwaniczne, które można zbudować w warunkach domowych, choć wymaga ono nieco więcej przygotowania niż eksperyment z cytryną. Będziesz potrzebować dwóch naczyń. W jednym umieść elektrodę cynkową zanurzoną w roztworze siarczanu cynku (ZnSO₄), a w drugim elektrodę miedzianą w roztworze siarczanu miedzi(II) (CuSO₄). Oba naczynia muszą być połączone mostkiem solnym, na przykład rurką szklaną wypełnioną roztworem chlorku potasu i zagęszczoną skrobią. Według danych Wikipedii, ogniwo Daniella generuje siłę elektromotoryczną (napięcie) wynoszącą około 1,1 V, co czyni je znacznie wydajniejszym od cytrynowego odpowiednika.
Dobór materiałów: Jakie metale wybrać, by uzyskać najwyższe napięcie?
Wielkość napięcia generowanego przez ogniwo galwaniczne jest ściśle związana z różnicą potencjałów standardowych elektrod, które wybierzemy. Im większa ta różnica, tym wyższe napięcie uzyskamy. Na przykład, para magnez-miedź da wyższe napięcie niż para cynk-miedź, ponieważ magnez ma znacznie większą skłonność do oddawania elektronów niż cynk. Zachęcam do eksperymentowania z różnymi kombinacjami metali dostępnych w domu lub w sklepach z artykułami technicznymi. Pamiętaj jednak, aby zawsze używać dwóch RÓŻNYCH metali, ponieważ tylko wtedy powstanie niezbędna różnica potencjałów.
Gdy coś nie działa: Najczęstsze problemy przy budowie ogniwa i jak je rozwiązać
Brak napięcia na mierniku? Sprawdź te 3 rzeczy
- Poprawność połączeń: Upewnij się, że obwód jest rzeczywiście zamknięty. Sprawdź, czy wszystkie przewody są dobrze podłączone do elektrod i miernika. Czasami wystarczy lekko docisnąć końcówki.
- Zanurzenie elektrod: Elektrody muszą być odpowiednio zanurzone w elektrolicie, aby reakcja chemiczna mogła zachodzić. Upewnij się, że nie dotykają się nawzajem, ani nie wystają zbytnio ponad powierzchnię.
- Różne metale: To absolutna podstawa działania ogniwa galwanicznego. Jeśli przypadkowo użyłeś dwóch identycznych metali, nie uzyskasz żadnego napięcia. Sprawdź, czy na pewno użyłeś dwóch różnych metali.
Dlaczego napięcie spada po podłączeniu odbiornika?
To zjawisko jest dość powszechne i wynika z kilku czynników. Po pierwsze, gdy podłączamy odbiornik (np. żarówkę czy diodę LED), zwiększa się obciążenie ogniwa, co oznacza, że musi ono dostarczyć więcej prądu. Reakcje chemiczne zachodzące na elektrodach potrzebują czasu, aby nadążyć za tym zwiększonym zapotrzebowaniem. Po drugie, wewnątrz ogniwa pojawia się tzw. opór wewnętrzny, który również utrudnia przepływ prądu. Dodatkowo, na elektrodach mogą gromadzić się produkty reakcji, co prowadzi do zjawiska polaryzacji i dalszego spadku napięcia. To ograniczenia wydajności, z którymi borykają się wszystkie ogniwa.
Czy można zwiększyć moc domowej baterii? Łączenie ogniw w praktyce
Zdecydowanie tak! Możemy wpływać na parametry naszej domowej baterii, łącząc ze sobą pojedyncze ogniwa. Jeśli chcemy uzyskać wyższe napięcie, łączymy ogniwa szeregowo czyli miedziany element jednego ogniwa łączymy z gwoździem kolejnego. W ten sposób sumuje się napięcie każdego ogniwa, co jest idealne, gdy chcemy zasilić urządzenie wymagające większego napięcia, tak jak w przypadku łączenia kilku cytryn do zasilenia diody LED. Natomiast jeśli potrzebujemy większego natężenia prądu (czyli większej "pojemności" baterii), łączymy ogniwa równolegle wszystkie anody ze sobą, a wszystkie katody ze sobą. Wtedy napięcie pozostaje takie samo, ale bateria może dostarczyć prąd przez dłuższy czas.
A co z energią słoneczną? Krótkie spojrzenie na budowę ogniwa fotowoltaicznego
Krzem i złącze p-n: Serce panelu słonecznego
Ogniwa fotowoltaiczne, choć służą do produkcji prądu, działają na zupełnie innej zasadzie niż ogniwa galwaniczne. Ich sercem są specjalnie przygotowane materiały półprzewodnikowe, najczęściej krzem. W procesie produkcji tworzy się w nich tzw. złącze p-n, czyli obszar, gdzie spotykają się dwie warstwy krzemu o różnych właściwościach elektrycznych jedna z nadmiarem elektronów (typ n) i druga z ich niedoborem (typ p). To właśnie to złącze jest kluczowe dla całego procesu konwersji światła na prąd.
Przeczytaj również: Impedancja - co to jest? Proste wyjaśnienie dla każdego
Jak foton zamienia się w elektron? Zasada działania w pigułce
Mechanizm działania ogniwa fotowoltaicznego opiera się na zjawisku fotowoltaicznym. Kiedy światło słoneczne pada na ogniwo, jego fotony (cząstki światła) uderzają w materiał półprzewodnikowy. Energia fotonów jest na tyle duża, że jest w stanie wybijać elektrony z ich miejsc w atomach krzemu, tworząc tzw. pary elektron-dziura. Dzięki istnieniu złącza p-n, te uwolnione elektrony i dziury są rozdzielane i kierowane w przeciwne strony, co prowadzi do powstania różnicy potencjałów czyli napięcia elektrycznego. Po podłączeniu zewnętrznego obwodu, elektrony zaczynają płynąć, generując prąd elektryczny.Twoje własne ogniwo: Klucz do zrozumienia podstaw elektrochemii
Samodzielne budowanie ogniw, nawet tych najprostszych, takich jak ogniwo z cytryny, to niezwykle wartościowe doświadczenie. Pozwala ono nie tylko zobaczyć na własne oczy, jak energia chemiczna może zostać zamieniona na elektryczną, ale także lepiej zrozumieć podstawowe prawa fizyki i chemii. Praktyczne eksperymenty utrwalają wiedzę teoretyczną w sposób, którego nie zastąpi żadna książka. Co więcej, takie doświadczenia mogą rozbudzić pasję do nauki i zainspirować do dalszego zgłębiania tajników elektrochemii, energetyki czy inżynierii materiałowej, otwierając drogę do fascynujących odkryć i innowacji.
