Symbol napięcia elektrycznego - U czy V? Ostateczne wyjaśnienie

W świecie fizyki i elektroniki, precyzja w używaniu symboli jest absolutnie fundamentalna. Jednym z takich symboli, który często budzi wątpliwości, jest ten oznaczający napięcie elektryczne. Czy to "U", czy "V"? Ta pozornie drobna kwestia może prowadzić do nieporozumień, szczególnie dla osób dopiero rozpoczynających swoją przygodę z elektrycznością. Zrozumienie właściwego znaczenia i zastosowania tych oznaczeń jest kluczowe nie tylko dla poprawnego rozwiązywania zadań czy projektowania obwodów, ale także dla bezpieczeństwa i ogólnego pojmowania zasad rządzących przepływem prądu.

Symbol napięcia – dlaczego poprawne oznaczenie ma kluczowe znaczenie w fizyce i elektronice

Napięcie elektryczne to jedna z podstawowych wielkości opisujących zjawiska elektryczne. Możemy je zdefiniować jako stosunek pracy wykonanej podczas przenoszenia ładunku elektrycznego między dwoma punktami do wartości tego ładunku. Wyobraźmy sobie to jak próbę przepchnięcia wody przez rurę napięcie jest tym "ciśnieniem", które sprawia, że woda (ładunek) zaczyna płynąć. Bez tego "ciśnienia" nic się nie dzieje. Dokładna znajomość i rozróżnianie symboli technicznych, takich jak te dotyczące napięcia, jest absolutnie niezbędne w nauce, inżynierii i codziennym życiu. W nauce pozwala na precyzyjne formułowanie teorii i praw fizyki. W inżynierii jest fundamentem poprawnego projektowania obwodów elektrycznych i elektronicznych, zapewniając ich prawidłowe działanie i wydajność. W codziennym życiu, na przykład podczas pracy z urządzeniami elektrycznymi, właściwe zrozumienie oznaczeń może decydować o bezpieczeństwie użytkownika, zapobiegając porażeniu prądem czy uszkodzeniu sprzętu.

U czy V? Ostateczne wyjaśnienie symbolu napięcia elektrycznego

Przejdźmy do sedna jaka jest właściwa różnica między "U" a "V" w kontekście napięcia? Oficjalnym, międzynarodowym symbolem oznaczającym wielkość fizyczną napięcia elektrycznego jest wielka litera U. Jest to symbol, który powinniśmy stosować w równaniach i definicjach teoretycznych. Z drugiej strony, V to symbol jednostki miary napięcia, czyli wolta, nazwanego na cześć wybitnego włoskiego fizyka Alessandro Volty. To właśnie to rozróżnienie "U" jako wielkość, "V" jako jednostka jest kluczowe dla poprawnego zrozumienia tematu. Skąd więc bierze się powszechne zamieszanie? Często widzimy literę "V" używaną zamiennie z "U" w praktyce. Wynika to z kilku powodów: w niektórych krajach przyjęło się używanie "V" również jako symbolu wielkości, a także na wielu urządzeniach pomiarowych, takich jak multimetry, widnieje oznaczenie "V" w miejscu, gdzie spodziewalibyśmy się "U", gdy mówimy o pomiarze napięcia. W mowie potocznej również często mówimy o "pięciu woltach" (5 V) zamiast "napięciu pięciu woltów" (U = 5 V). Mimo tych praktycznych uproszczeń, w formalnym, naukowym i technicznym kontekście, zawsze powinniśmy pamiętać o rozróżnieniu.

Oto kilka przykładów prawidłowego użycia:

• Teoretycznie: Prawo Ohma mówi, że U = I * R. Tutaj "U" reprezentuje wielkość napięcia.
• Wartość jednostkowa: Napięcie baterii wynosi 1,5 V. Tutaj "V" oznacza jednostkę wolty.

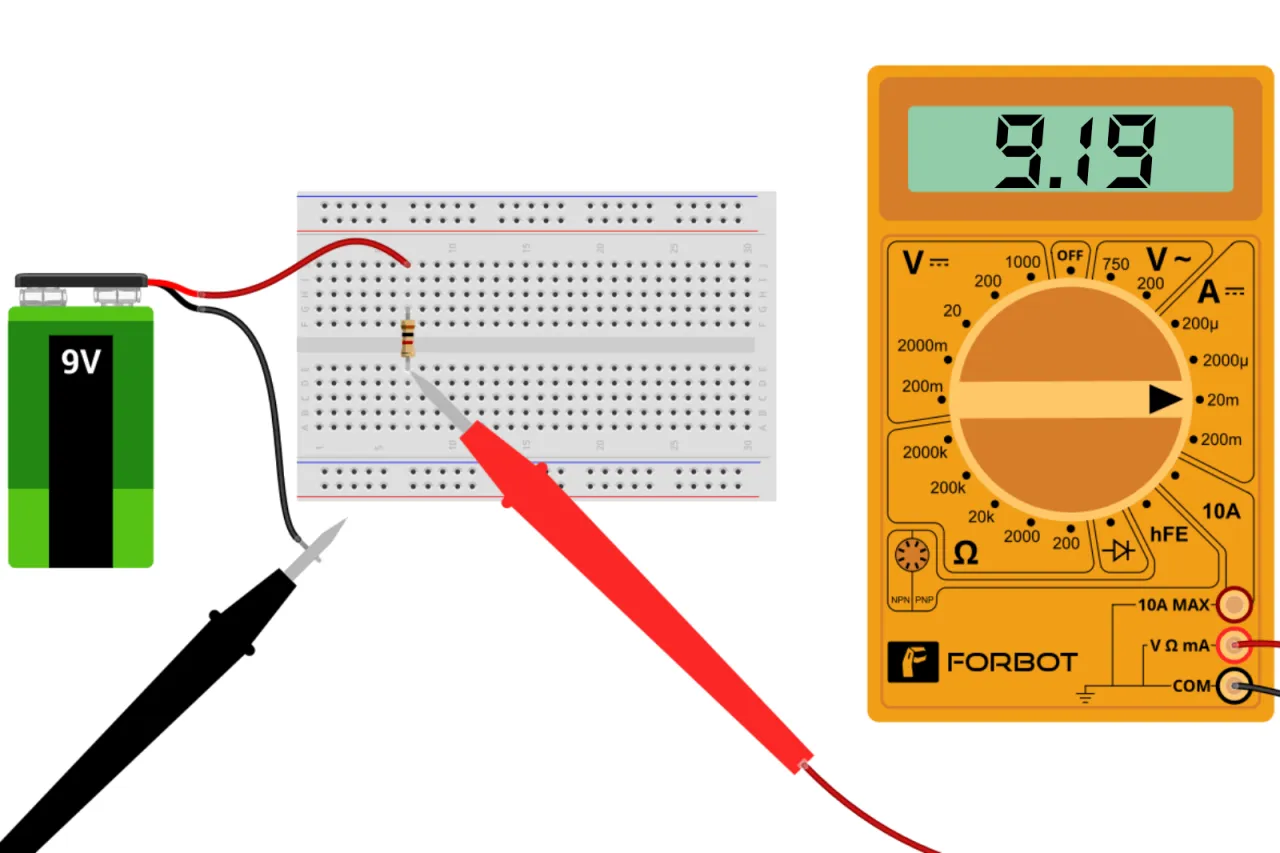

• Pomiar: Na multimetrze ustawionym do pomiaru napięcia zobaczymy symbol "V" lub "mV" (milivolty).

Pamiętajmy, że choć w codziennym użytkowaniu symbole te bywają traktowane zamiennie, świadomość poprawnego rozróżnienia jest oznaką głębszego zrozumienia podstaw elektrotechniki.

Jak czytać symbole napięcia na schematach elektrycznych

Schematy elektryczne to język inżynierów i techników, a poprawne odczytanie symboli jest kluczowe dla zrozumienia działania obwodu. W przypadku źródeł napięcia, stosuje się specyficzne oznaczenia, które informują nas o charakterze dostarczanej energii. Napięcie stałe, czyli takie, które płynie zawsze w jednym kierunku, oznaczane jest zazwyczaj symbolem ⎓, który składa się z linii ciągłej nad linią przerywaną, lub po prostu skrótem DC (Direct Current). Bateria, jako klasyczne źródło napięcia stałego, często jest przedstawiana jako zestaw równoległych linii, gdzie dłuższa linia symbolizuje biegun dodatni, a krótsza biegun ujemny. Z kolei napięcie przemienne, czyli takie, które zmienia swój kierunek cyklicznie, oznaczane jest symbolem tyldy (~), lub skrótem AC (Alternating Current). Bardziej szczegółowe oznaczenie źródła napięcia przemiennego może zawierać okrąg z wpisaną w środek sinusoidą, co wizualnie nawiązuje do charakteru zmiany napięcia w czasie.

Oprócz podstawowych symboli napięcia, na schematach często spotykamy inne, równie ważne oznaczenia:

• Uziemienie: Symbol uziemienia (często trzy poziome linie o malejącej długości, schodzące w dół) wskazuje punkt odniesienia potencjału zerowego lub połączenie z ziemią dla bezpieczeństwa.
• Źródło prądowe: W przeciwieństwie do źródła napięcia, które stara się utrzymać stałe napięcie, źródło prądowe dąży do utrzymania stałego natężenia prądu. Jest ono zazwyczaj oznaczane okręgiem ze strzałką wskazującą kierunek przepływu prądu.

Zrozumienie tych symboli pozwala na intuicyjne odczytywanie schematów i świadome projektowanie układów elektrycznych.

Napięcie w praktyce – jak symbole łączą się z matematyką i pomiarami

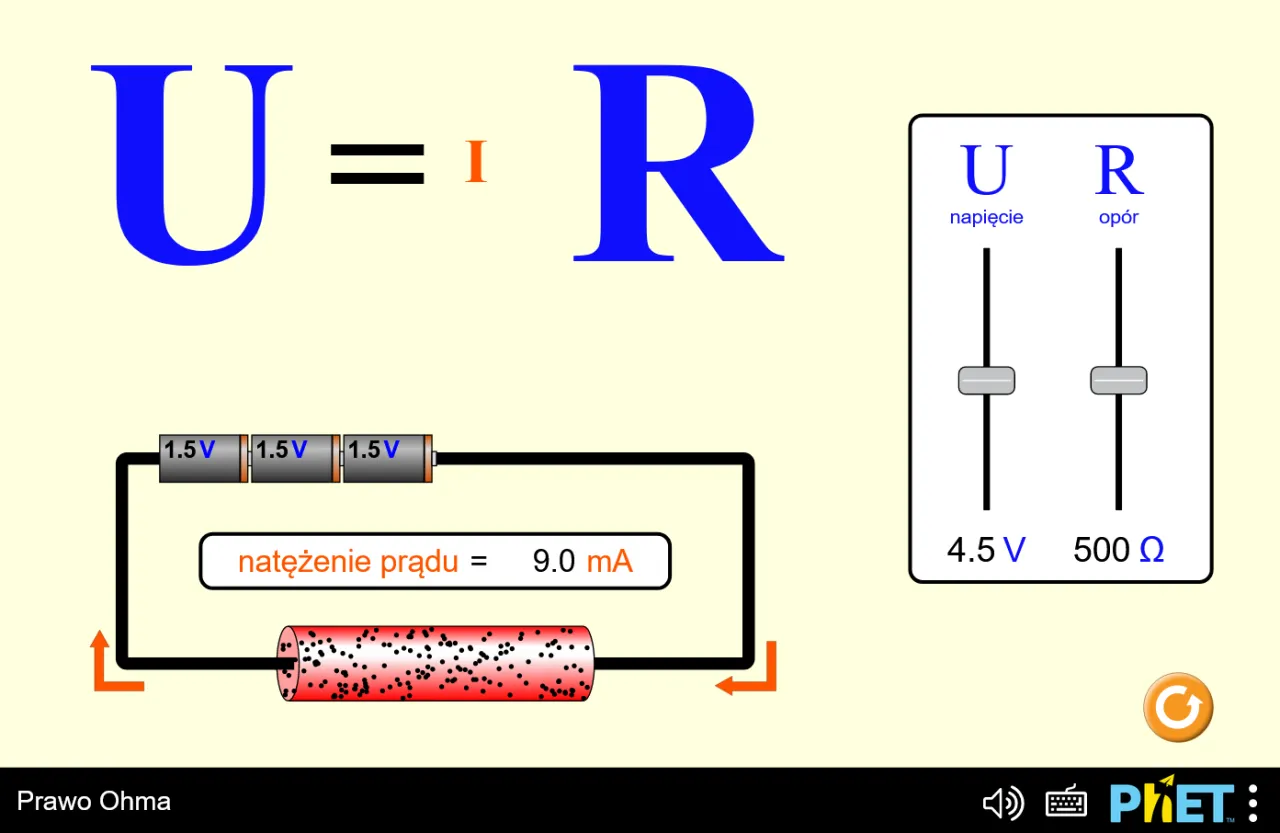

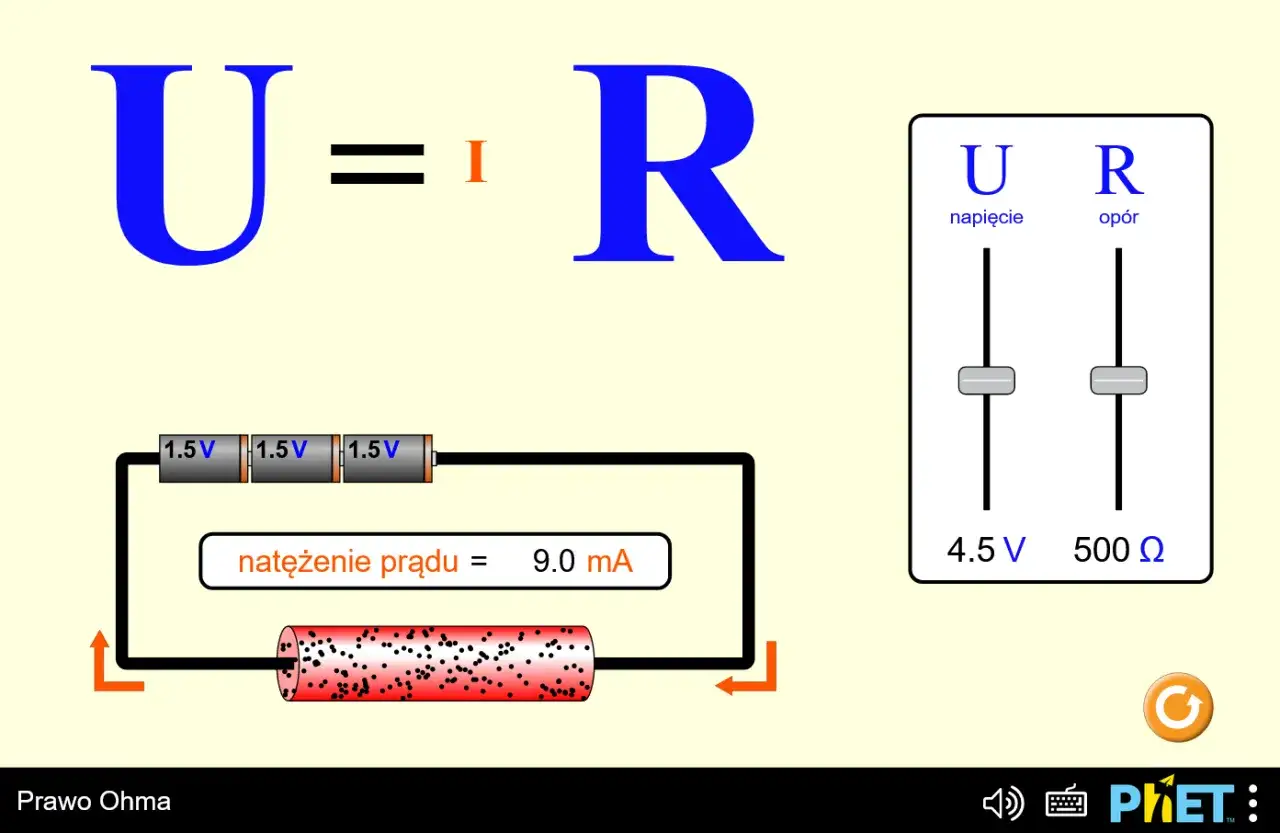

Wróćmy do matematycznych podstaw napięcia. Podstawowy wzór, który definiuje napięcie elektryczne, to U = W / q. W tym równaniu, U, jak już wiemy, to napięcie, które mierzymy w woltach (V). W oznacza pracę, czyli energię potrzebną do przeniesienia ładunku, wyrażaną w dżulach (J). Natomiast q to wielkość ładunku elektrycznego, mierzonego w kulombach (C). Wzór ten jasno pokazuje, że napięcie jest miarą "wysiłku" potrzebnego do przesunięcia jednostkowego ładunku. Następnie mamy Prawo Ohma, które jest jednym z najważniejszych praw w elektrotechnice, opisującym zależność między napięciem, natężeniem prądu i oporem w obwodzie. Brzmi ono: U = I * R. Tutaj I symbolizuje natężenie prądu, mierzone w amperach (A), a R to rezystancja, czyli opór elektryczny, mierzony w omach (Ω). Prawo to mówi nam, że napięcie jest wprost proporcjonalne do natężenia prądu i oporu im większe napięcie, tym większy prąd popłynie przez dany opór, lub odwrotnie, przy danym napięciu, im większy opór, tym mniejszy prąd. W praktyce, do pomiaru napięcia służy nam przyrząd zwany woltomierzem. Jest on integralną częścią multimetru, który możemy ustawić na odpowiedni zakres pomiarowy dla napięcia stałego (DCV) lub przemiennego (ACV). Kluczowe jest, aby woltomierz podłączyć równolegle do elementu obwodu, na którym chcemy zmierzyć napięcie, czyli "obok" tego elementu, tak aby prąd płynący przez obwód mógł jednocześnie przepływać przez woltomierz.

Kluczowe różnice: napięcie, natężenie, opór – symbole, które musisz odróżniać

Aby w pełni zrozumieć świat elektryczności, niezbędne jest rozróżnienie trzech fundamentalnych wielkości: napięcia, natężenia i oporu. Każda z nich ma swoje unikalne znaczenie i symbol, a ich wzajemne relacje są opisane przez kluczowe prawa fizyki.

• Napięcie (U): Możemy je traktować jako "siłę pchającą" ładunki elektryczne. Jest to różnica potencjałów między dwoma punktami, która powoduje przepływ prądu. Bez napięcia, ładunki elektryczne pozostają w spoczynku. Wyobraźmy sobie to jako różnicę poziomów wody w zbiornikach to ta różnica sprawia, że woda chce płynąć.
• Natężenie (I): To jest faktyczny "przepływ ładunków". Określa, ile ładunku elektrycznego przepływa przez dany punkt obwodu w jednostce czasu. Jest to miara "ilości" prądu. W analogii do wody, natężenie byłoby ilością wody przepływającej przez rurę w ciągu sekundy.
• Opór (R): Jest to "element hamujący przepływ". Opór elektryczny to właściwość materiału lub elementu obwodu, która utrudnia przepływ prądu. Im większy opór, tym trudniej prądowi przez niego przejść. W naszej analogii, opór byłby jak zwężenie w rurze, które utrudnia swobodny przepływ wody.

Zrozumienie tych odrębnych koncepcji i ich symboli U dla napięcia, I dla natężenia i R dla oporu jest absolutnie fundamentalne dla każdego, kto chce zgłębić tajniki elektryczności i elektroniki. Pozwala to na analizę obwodów, przewidywanie ich zachowania i skuteczne rozwiązywanie problemów technicznych.
