W świecie elektroniki, gdzie każdy element i połączenie mają znaczenie, umiejętność czytania schematów jest absolutnie fundamentalna. Ten artykuł stanowi kompleksowy przewodnik po symbolach rezystorów od tych najprostszych, po te dedykowane do specjalistycznych zastosowań. Poznamy również sposoby odczytywania wartości bezpośrednio z fizycznych komponentów. Niezależnie od tego, czy dopiero stawiasz pierwsze kroki w świecie elektroniki, czy jesteś już doświadczonym hobbystą, dogłębne zrozumienie tych oznaczeń jest kluczem do sukcesu.
Dlaczego bezbłędne rozpoznawanie symboli rezystorów to absolutna podstawa dla każdego elektronika?
W świecie elektroniki, gdzie każdy element i połączenie mają znaczenie, umiejętność czytania schematów jest absolutnie fundamentalna. Poprawne odczytywanie symboli rezystorów pozwala na zrozumienie logiki działania układu, precyzyjne projektowanie nowych konstrukcji, a także skuteczne diagnozowanie i naprawę istniejących urządzeń. Bez tej wiedzy, nawet najbardziej skomplikowany schemat pozostaje niezrozumiałą plątaniną linii i znaków. Jest to wiedza, która pozwala uniknąć kosztownych błędów, zapewnić bezpieczeństwo pracy oraz efektywnie komunikować się z innymi pasjonatami i profesjonalistami z branży. To fundament, na którym buduje się dalsze doświadczenie w elektronice.
Kluczowe standardy na schematach: Czym różni się symbol europejski od amerykańskiego?
W świecie projektowania obwodów elektronicznych, podobnie jak w języku, istnieją różne "dialekty" standardy zapisu. W przypadku rezystorów, kluczowe jest zrozumienie dwóch głównych systemów, które pozwalają na jednoznaczną identyfikację tego powszechnego komponentu na schematach. Znajomość obu tych standardów jest niezbędna, aby swobodnie poruszać się w różnorodnej dokumentacji technicznej, z którą możemy się spotkać.
Symbol prostokątny (IEC 60617) – standard, który musisz znać w Polsce
W Polsce i większości krajów europejskich, dominującym standardem przedstawiania rezystora stałego na schematach jest symbol zgodny z normą IEC 60617. Jest to prosty prostokąt, który jednoznacznie identyfikuje ten element. W nowej dokumentacji technicznej oraz materiałach edukacyjnych, ten symbol jest najczęściej stosowany i zalecany. Jego prostota i czytelność sprawiają, że jest łatwy do rozpoznania nawet dla osób początkujących. Warto zapamiętać ten symbol jako podstawowy sposób oznaczania rezystora w naszym lokalnym kontekście.
Symbol zygzakowaty (ANSI) – kiedy go spotkasz i jak go poprawnie zinterpretować?
Poza Europą, szczególnie w schematach pochodzących z Ameryki Północnej lub w starszej dokumentacji technicznej, możemy natknąć się na inny symbol rezystora stałego. Jest to "zygzakowata" linia, zgodna z amerykańską normą ANSI. Chociaż w Polsce symbol prostokątny jest standardem, znajomość "zygzaka" jest niezwykle przydatna. Pozwala to na bezproblemowe odczytywanie schematów z zagranicznych źródeł oraz zrozumienie starszych projektów. Jest to po prostu inny sposób zapisu tej samej funkcji oporu elektrycznego.
Nie tylko opornik stały: Galeria symboli dla rezystorów do zadań specjalnych
Rezystory to nie tylko elementy o stałej wartości. Wiele układów elektronicznych wymaga zastosowania komponentów, których rezystancja może się zmieniać w zależności od zewnętrznych czynników, lub które pełnią specyficzne funkcje. Symbole graficzne tych rezystorów są zaprojektowane tak, aby odzwierciedlać ich unikalne właściwości, co pozwala na szybkie zrozumienie ich roli w obwodzie.
Potencjometr i reostat – jak na schemacie odróżnić rezystory o zmiennej wartości?
Potencjometr i reostat to dwa typy rezystorów, których wartość można regulować. Potencjometr jest zazwyczaj elementem trójwyprowadzeniowym, gdzie suwak pozwala na wybór punktu podziału napięcia. Na schemacie symbol potencjometru bazuje na podstawowym symbolu rezystora (prostokącie lub zygzaku), do którego dodana jest strzałka symbolizująca ruchomy styk. Reostat, choć również oferuje regulację, zazwyczaj wykorzystuje tylko dwa wyprowadzenia i jest stosowany jako zmienny opornik włączony szeregowo. Jego symbol jest podobny do potencjometru, ale często z zaznaczeniem wykorzystania tylko dwóch punktów połączeniowych.
Termistor (NTC i PTC) – jak narysować rezystor, który reaguje na temperaturę?
Termistory to rezystory, których kluczową cechą jest silna zależność rezystancji od temperatury. Wyróżniamy dwa główne typy: NTC (Negative Temperature Coefficient), których opór maleje wraz ze wzrostem temperatury, oraz PTC (Positive Temperature Coefficient), gdzie opór rośnie. Na schematach symbol termistora często zawiera dodatkową linię lub literę "t" obok podstawowego symbolu rezystora, sygnalizując tę temperaturową zależność. Jest to kluczowe dla zrozumienia, jak element ten wpływa na działanie układu w zmiennych warunkach termicznych.
Fotorezystor (LDR) – symbol elementu, którego opór zależy od światła
Fotorezystory, znane również jako LDR (Light Dependent Resistor), to elementy, których rezystancja zmienia się w zależności od natężenia padającego na nie światła. Ich symbol graficzny jest bardzo intuicyjny: przedstawia podstawowy symbol rezystora umieszczony w okręgu, na który skierowane są dwie strzałki. Te strzałki symbolizują padające na element światło, jasno wskazując na jego wrażliwość na czynniki zewnętrzne. Według danych z elektroda.pl, fotorezystory są powszechnie stosowane w układach automatycznego sterowania oświetleniem.
Warystor (VDR) – jak wygląda symbol rezystora chroniącego przed skokami napięcia?
Warystory, oznaczane jako VDR (Voltage Dependent Resistor), to elementy zabezpieczające, które znacząco zmieniają swoją rezystancję w zależności od przyłożonego napięcia. Ich głównym zadaniem jest ochrona obwodów przed nagłymi skokami napięcia. Symbol warystora na schemacie to zazwyczaj podstawowy symbol rezystora z przekreślającą go ukośną linią. Często towarzyszy mu dodatkowe oznaczenie literowe, np. 'U', które podkreśla zależność jego działania od napięcia. Jest to kluczowy element w układach ochrony przeciwprzepięciowej.
Od teorii do praktyki: Jak odczytać wartość z samego rezystora?
Znajomość symboli na schematach to jedno, ale równie ważne jest umiejętne odczytywanie wartości bezpośrednio z fizycznych komponentów. W praktyce elektronicznej często musimy zidentyfikować element, który mamy w ręku, aby upewnić się, że jest zgodny z projektem lub aby dobrać zamiennik. Dwa główne systemy oznaczeń kolorowe paski dla rezystorów przewlekanych i kody cyfrowe dla elementów SMD pozwalają na szybkie i precyzyjne określenie parametrów rezystora.
Tajemnice kolorowych pasków – jak szybko rozszyfrować wartość rezystora THT?

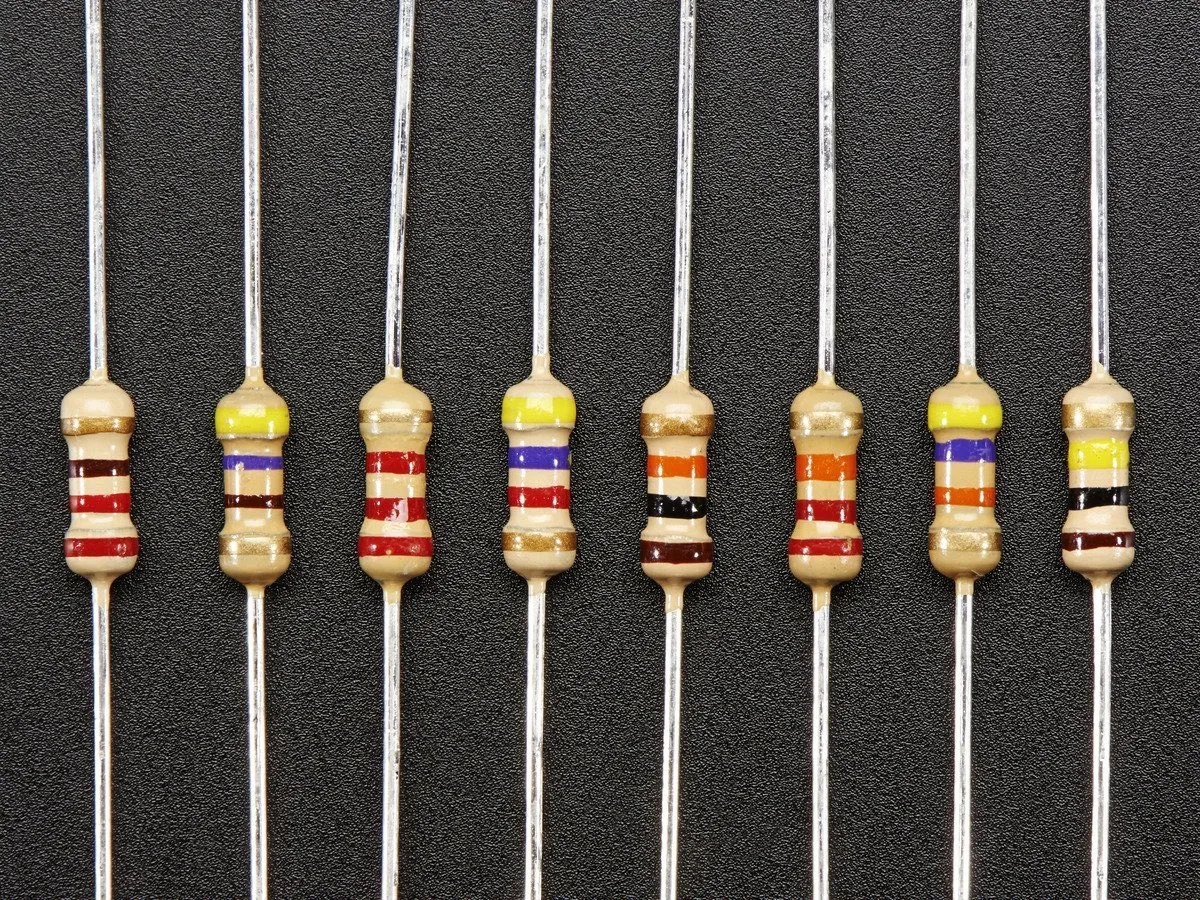

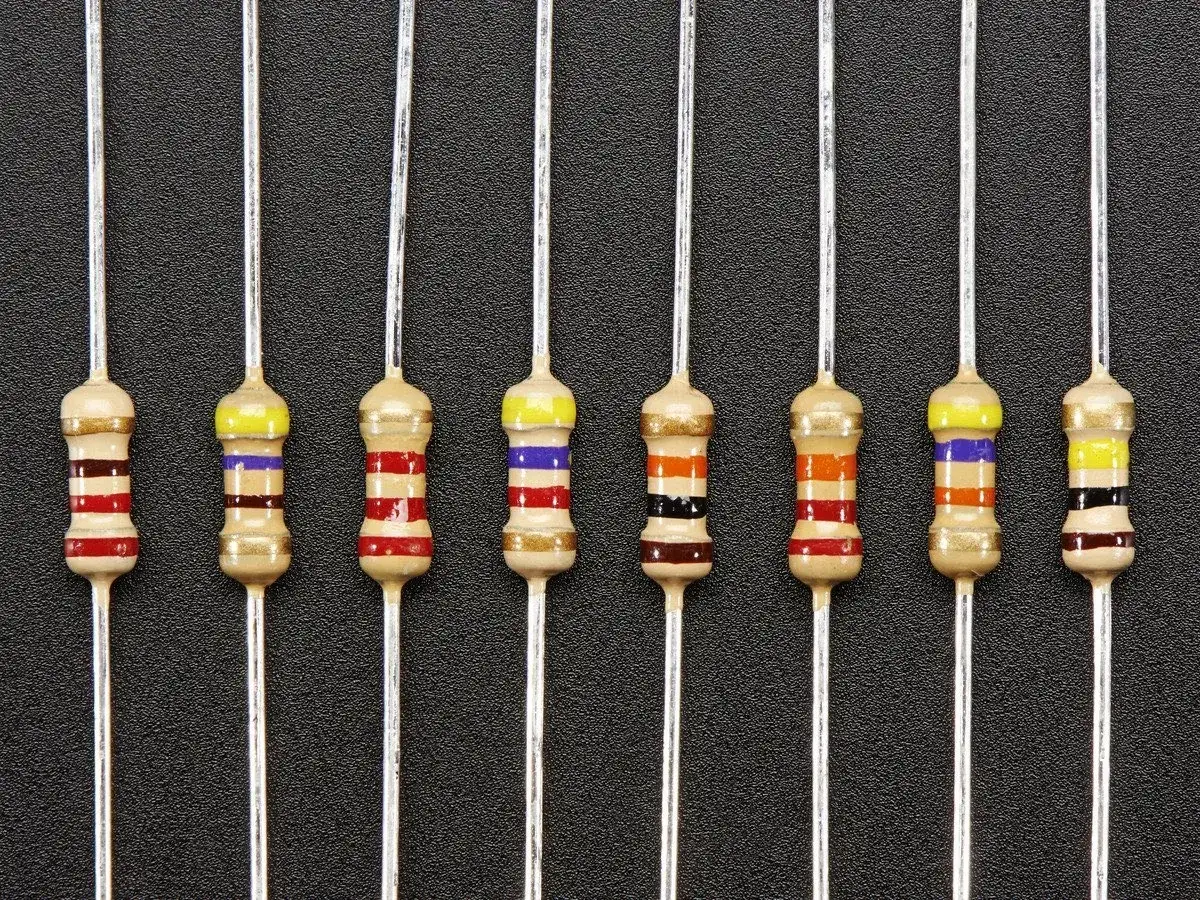

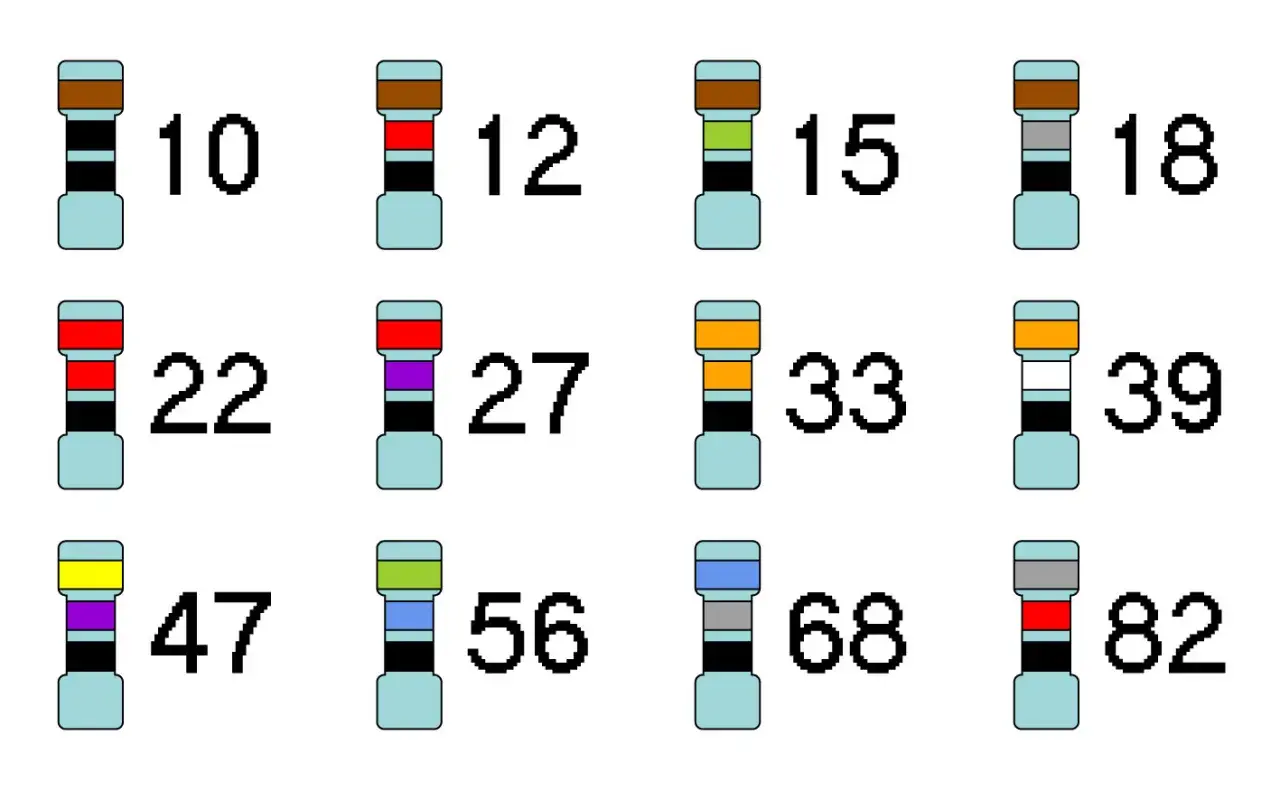

Rezystory przewlekane (THT Through-Hole Technology) zazwyczaj posiadają na swojej obudowie serię kolorowych pasków. Jest to powszechnie stosowany system kodowania, który informuje o wartości rezystancji oraz jej tolerancji. Standardowo mamy do czynienia z 4, 5 lub 6 paskami. Pierwsze dwa (lub trzy w przypadku 5- i 6-paskowych) paski oznaczają kolejne cyfry wartości rezystancji, następny pasek to mnożnik (potęga dziesiątki), a ostatni pasek (zazwyczaj złoty lub srebrny) określa tolerancję elementu, czyli dopuszczalne odchylenie od wartości nominalnej. Znajomość tabeli kolorów i zasad ich interpretacji pozwala na błyskawiczne odczytanie parametrów rezystora.
Przeczytaj również: Układ TN-C - czy jest bezpieczny? Jak rozpoznać i modernizować?
Kod cyfrowy na rezystorach SMD – co oznaczają liczby na miniaturowych elementach?
Rezystory do montażu powierzchniowego (SMD Surface Mount Device) ze względu na swoje miniaturowe rozmiary, nie mogą być oznaczane kolorowymi paskami. Zamiast tego stosuje się kody cyfrowe lub cyfrowo-literowe. Najczęściej spotykamy się z kodem 3-cyfrowym, gdzie dwie pierwsze cyfry oznaczają wartość, a trzecia jest mnożnikiem (np. 103 to 10 kΩ). W przypadku wyższych wartości lub większej precyzji, stosowany jest kod 4-cyfrowy (trzy cyfry wartości, czwarta mnożnik). Istnieje również bardziej zaawansowany system EIA-96, który wykorzystuje kombinację liter i cyfr do oznaczenia wartości i tolerancji, zapewniając większą dokładność i uniwersalność.
Najczęstsze pomyłki i pułapki – na co uważać czytając schematy elektroniczne?
Nawet najbardziej doświadczeni elektronicy mogą popełniać błędy, zwłaszcza na początku swojej drogi. Czytanie schematów elektronicznych, choć wydaje się proste, kryje w sobie kilka potencjalnych pułapek, na które warto zwrócić uwagę. Świadomość tych najczęstszych pomyłek pozwoli uniknąć frustracji i problemów podczas pracy z układami elektronicznymi.
- Mieszanie standardów: Najczęstszym błędem jest zakładanie, że wszystkie schematy używają tego samego standardu symboli. Zawsze warto sprawdzić, czy mamy do czynienia z oznaczeniami IEC czy ANSI, aby uniknąć błędnej interpretacji. Czasami na schemacie można znaleźć notatkę informującą o stosowanym standardzie.
- Błędna interpretacja symboli specjalnych: Potencjometr, reostat, termistor, fotorezystor, warystor wszystkie te elementy mają swoje unikalne symbole. Początkujący mogą mylić potencjometr z reostatem lub nie zwracać uwagi na dodatkowe oznaczenia wskazujące na zależność od temperatury czy światła. Dokładne przyjrzenie się detalom symbolu jest kluczowe.
- Ignorowanie oznaczeń fizycznych: Schemat to plan, ale rzeczywistość może być nieco inna. Czasami fizyczne oznaczenia na komponentach (kody paskowe, cyfrowe) mogą się nieznacznie różnić od wartości na schemacie z powodu błędów montażowych lub zmiany specyfikacji. Zawsze warto zweryfikować wartość elementu, jeśli coś wydaje się nie pasować.
- Nieuwzględnianie kontekstu: Symbol rezystora sam w sobie niewiele mówi o jego roli. Należy zawsze analizować położenie elementu na schemacie i jego połączenia z innymi komponentami. Czasami notatki lub dodatkowe opisy na schemacie mogą wyjaśnić nietypowe zastosowanie.
- Brak dbałości o szczegóły: Elektronika to dziedzina, w której najmniejszy szczegół ma znaczenie. Pominięcie jednego symbolu, błędne odczytanie wartości czy nieprawidłowe połączenie mogą prowadzić do nieprawidłowego działania całego układu, a nawet do jego uszkodzenia. Precyzja i uwaga są tu absolutnie niezbędne.
