Symbole elektryczne - Odczytaj każdy schemat bez problemu

Znajomość symboli elektrycznych to dzisiaj absolutna podstawa, niezależnie od tego, czy dopiero stawiasz pierwsze kroki w świecie elektroniki, czy jesteś już doświadczonym inżynierem. Te znormalizowane rysunki stanowią uniwersalny język, który pozwala na precyzyjne opisywanie układów i instalacji. Ten artykuł ma być dla Ciebie kompleksowym kompendium wiedzy, które pomoże Ci zrozumieć i poprawnie interpretować schematy elektryczne, niezależnie od Twojego poziomu zaawansowania.

Dlaczego bez znajomości symboli elektrycznych ani rusz w nowoczesnej technice?

W dzisiejszym, zglobalizowanym świecie, gdzie technologia nie zna granic, uniwersalny język jest na wagę złota. Symbole elektryczne właśnie tym językiem są pozwalają inżynierom z różnych krajów i kultur na bezproblemową komunikację. Kiedy patrzysz na schemat elektryczny, widzisz nie tylko linie i kółka, ale całą informację o tym, jak dany układ działa, jak jest zbudowany i jak należy go serwisować. Umiejętność odczytywania tych schematów jest absolutnie kluczowa w procesach projektowania, montażu, diagnostyki i naprawy wszelkiego rodzaju urządzeń elektrycznych i elektronicznych. Bez tej wiedzy, efektywne i bezpieczne działanie w tej branży jest po prostu niemożliwe. To fundament, na którym buduje się całą dalszą wiedzę techniczną.

Jeden standard, by wszystkim rządzić: Rola normy PN-EN 60617

Kluczowym dokumentem, który porządkuje świat symboli elektrycznych, jest wieloczęściowa norma PN-EN 60617. W Polsce, podobnie jak w całej Europie, to właśnie ona stanowi podstawę dla standaryzacji symboli graficznych stosowanych w dokumentacji technicznej. Jej głównym celem jest ujednolicenie sposobu przedstawiania elementów i układów, co znacząco ułatwia globalną współpracę i wymianę informacji technicznych. Analizując starsze schematy, warto pamiętać, że mogły one powstać w oparciu o wcześniejsze normy, które różniły się od obecnych. Dlatego, czytając dokumentację, zawsze warto zwracać uwagę na kontekst normatywny, aby uniknąć nieporozumień.

Fundamenty każdego schematu: Symbole przewodów, połączeń i uziemienia

Każdy schemat elektryczny zaczyna się od podstaw, a wśród nich kluczowe są symbole dotyczące przewodów, połączeń i uziemienia. Linie na schemacie to nie tylko rysunki oznaczają one fizyczne połączenia elektryczne. Musimy rozróżniać linie przesyłowe, a także specjalne oznaczenia dla przewodów neutralnych (N), ochronnych (PE) czy łączonych ochronno-neutralnych (PEN). Ważne są również symbole wskazujące skrzyżowania przewodów, które mogą być ze sobą połączone lub nie, a także oznaczenia zacisków. Szczególną uwagę należy zwrócić na symbole uziemienia i połączeń wyrównawczych. Są one absolutnie kluczowe dla bezpieczeństwa każdej instalacji, chroniąc przed porażeniem prądem.

Elementy bierne – cisi bohaterowie każdego układu elektronicznego

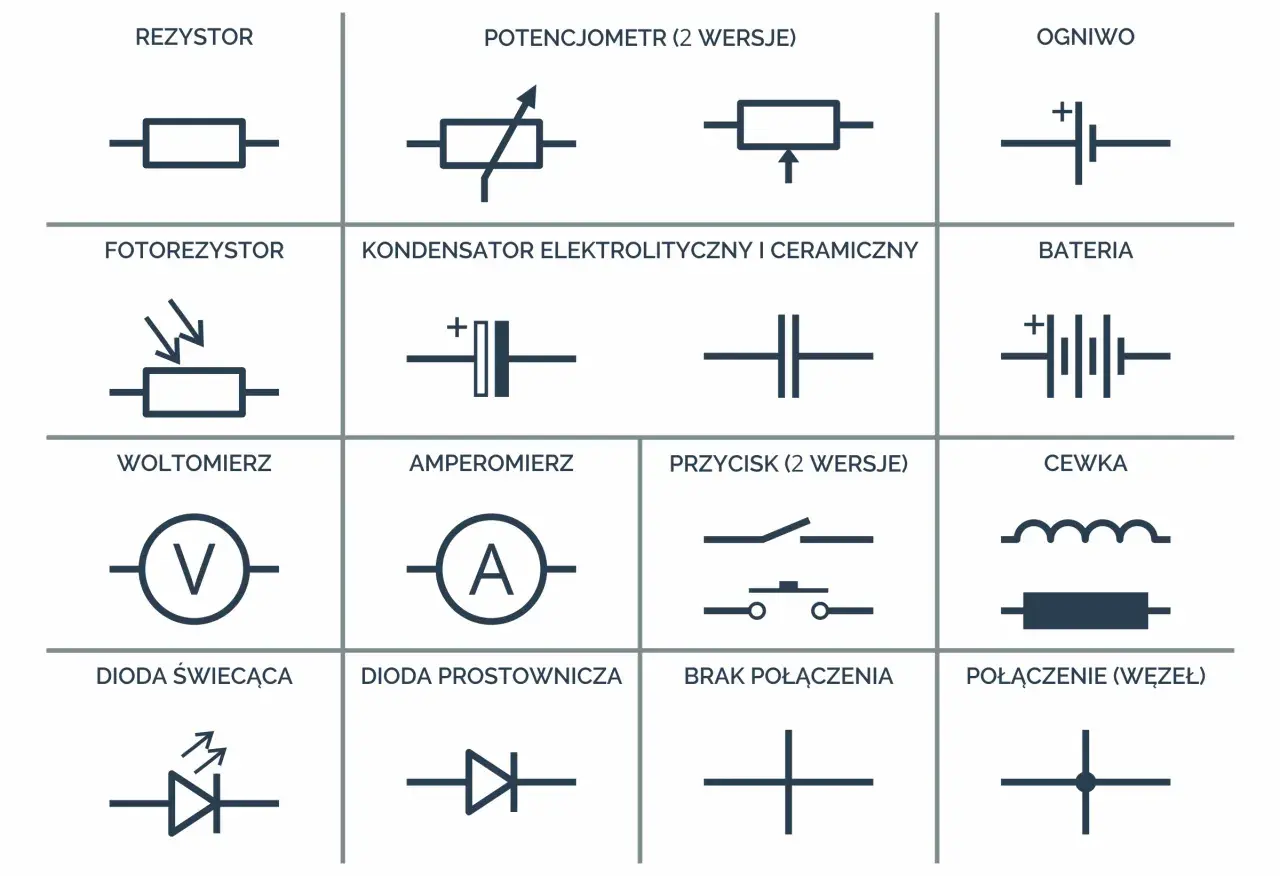

Elementy bierne to te, które nie wzmacniają sygnału, ale odgrywają fundamentalną rolę w kształtowaniu pracy układu. Zacznijmy od rezystorów, czyli oporników. Ich symbole pozwalają odróżnić rezystory stałe od zmiennych, takich jak potencjometry, które pozwalają regulować parametry układu, czy fotorezystory, których opór zmienia się pod wpływem światła. Następnie mamy kondensatory, które magazynują energię w polu elektrycznym. Na schematach spotkamy symbole kondensatorów spolaryzowanych (gdzie ważne jest prawidłowe podłączenie) i niespolaryzowanych. Nie można zapomnieć o elementach indukcyjnych cewkach i dławikach, które magazynują energię w polu magnetycznym. Ich symbole, podobnie jak symbole transformatorów, które służą do transformacji napięcia, są niezbędne do zrozumienia działania obwodów prądu przemiennego.

Mózg operacji: Symbole elementów półprzewodnikowych i aktywnych

Elementy półprzewodnikowe, często nazywane elementami aktywnymi, to serce współczesnej elektroniki. Zacznijmy od diod od prostowniczych, które przepuszczają prąd tylko w jednym kierunku, przez diody Zenera, stabilizujące napięcie, aż po diody LED, emitujące światło. Każdy z nich ma swój unikalny symbol, który pozwala na natychmiastowe rozpoznanie jego funkcji. Następnie mamy tranzystory kluczowe elementy wzmacniające i przełączające. Spotkamy symbole tranzystorów bipolarnych (NPN i PNP) oraz unipolarnych, takich jak MOSFET. W energoelektronice niezwykle ważne są tyrystory i triaki, które służą do sterowania dużymi mocami. Ich symbole, choć mogą wydawać się skomplikowane, są kluczowe dla zrozumienia działania układów mocy.

Siła i ochrona: Symbole źródeł zasilania i aparatury zabezpieczającej

Każdy układ potrzebuje zasilania, a jego źródła mają swoje specyficzne oznaczenia. Musimy rozróżniać symbole dla źródeł prądu stałego (DC), takich jak baterie czy akumulatory, od symboli źródeł prądu przemiennego (AC), czyli sieci energetycznej. Równie ważne są symbole aparatury zabezpieczającej. Bezpieczniki i wyłączniki nadprądowe, potocznie zwane "esami", to pierwsza linia obrony instalacji przed przeciążeniami i zwarciami. Ich symbole są powszechnie znane i łatwe do rozpoznania. Nie można zapomnieć o wyłącznikach różnicowoprądowych (RCD), które chronią nas przed porażeniem prądem, ani o ochronnikach przepięć (SPD), które zabezpieczają wrażliwe urządzenia przed nagłymi skokami napięcia, na przykład wywołanymi uderzeniem pioruna.

Sterowanie i sygnalizacja: Jak czytać symbole łączników i przycisków?

Sterowanie urządzeniami elektrycznymi odbywa się za pomocą różnego rodzaju łączników i przycisków. Ich symbole na schematach pozwalają zrozumieć, jak działa mechanizm włączania i wyłączania. Mamy proste łączniki, jak te do sterowania oświetleniem, ale także skomplikowane przełączniki wielopozycyjne. Kluczowe jest rozróżnianie styków normalnie otwartych (NO Normally Open), które są rozwarte w stanie spoczynku, i normalnie zwartych (NC Normally Closed), które są zamknięte. Te oznaczenia są szczególnie ważne przy analizie działania przycisków. W automatyce i sterowaniu przemysłowym fundamentalną rolę odgrywają styczniki i przekaźniki ich symbole wskazują na urządzenia wykonawcze, które realizują zadane funkcje sterujące.

Od teorii do praktyki: Jak czytać prosty schemat elektryczny krok po kroku?

1. Zidentyfikuj główne elementy: Zacznij od zlokalizowania źródeł zasilania (np. symbol baterii lub sieci) oraz głównych odbiorników (np. symbol żarówki, silnika).

2. Śledź połączenia: Użyj linii na schemacie, aby prześledzić, jak poszczególne elementy są ze sobą połączone. Zwróć uwagę na symbole skrzyżowań i połączeń przewodów.

3. Rozpoznaj elementy sterujące i zabezpieczające: Zlokalizuj łączniki, przyciski, bezpieczniki i wyłączniki. Zrozum, w jaki sposób wpływają one na przepływ prądu.

4. Zwróć uwagę na oznaczenia: Sprawdź, czy symbole mają dodatkowe oznaczenia literowe lub cyfrowe, które mogą dostarczać więcej informacji o danym elemencie (np. wartość rezystancji, napięcie znamionowe).

5. Zrozum logikę działania: Po połączeniu wszystkich informacji, spróbuj wyobrazić sobie, jak prąd płynie przez układ i jakie funkcje realizują poszczególne jego części. Na przykład, analizując schemat gniazda z uziemieniem, zobaczysz symbol fazy, zera i przewodu ochronnego, połączone z odpowiednimi zaciskami gniazda.

Częstym błędem popełnianym przez początkujących jest ignorowanie znaczenia symboli uziemienia lub mylenie styków NO i NC. Pamiętaj, że każdy symbol ma swoje precyzyjne znaczenie i dokładne jego zrozumienie jest kluczem do poprawnej interpretacji schematu.

Co jeszcze warto wiedzieć? Symbole urządzeń końcowych i kodów literowych

Oprócz podstawowych elementów, na schematach elektrycznych znajdziemy również symbole urządzeń końcowych, czyli odbiorników energii. Są to między innymi symbole silników, które napędzają maszyny, grzałek, które generują ciepło, czy oświetlenia. Spotkamy także symbole gniazd wtykowych, do których podłączamy urządzenia, oraz dzwonków czy sygnalizatorów dźwiękowych. Warto również zwrócić uwagę na kody literowe, które często pojawiają się obok symboli graficznych. Zgodnie z normą IEC 81346-2, litery te identyfikują klasę urządzenia. Na przykład, litera 'F' zazwyczaj oznacza urządzenie zabezpieczające, 'M' silnik, 'Q' aparaturę łączeniową, a 'X' zacisk lub złącze. Znajomość tych oznaczeń znacząco ułatwia szybką identyfikację i zrozumienie funkcji poszczególnych elementów na schemacie.
