Układ TN-C - czy jest bezpieczny? Jak rozpoznać i modernizować?

Olgierd Ziółkowski30 stycznia 2026

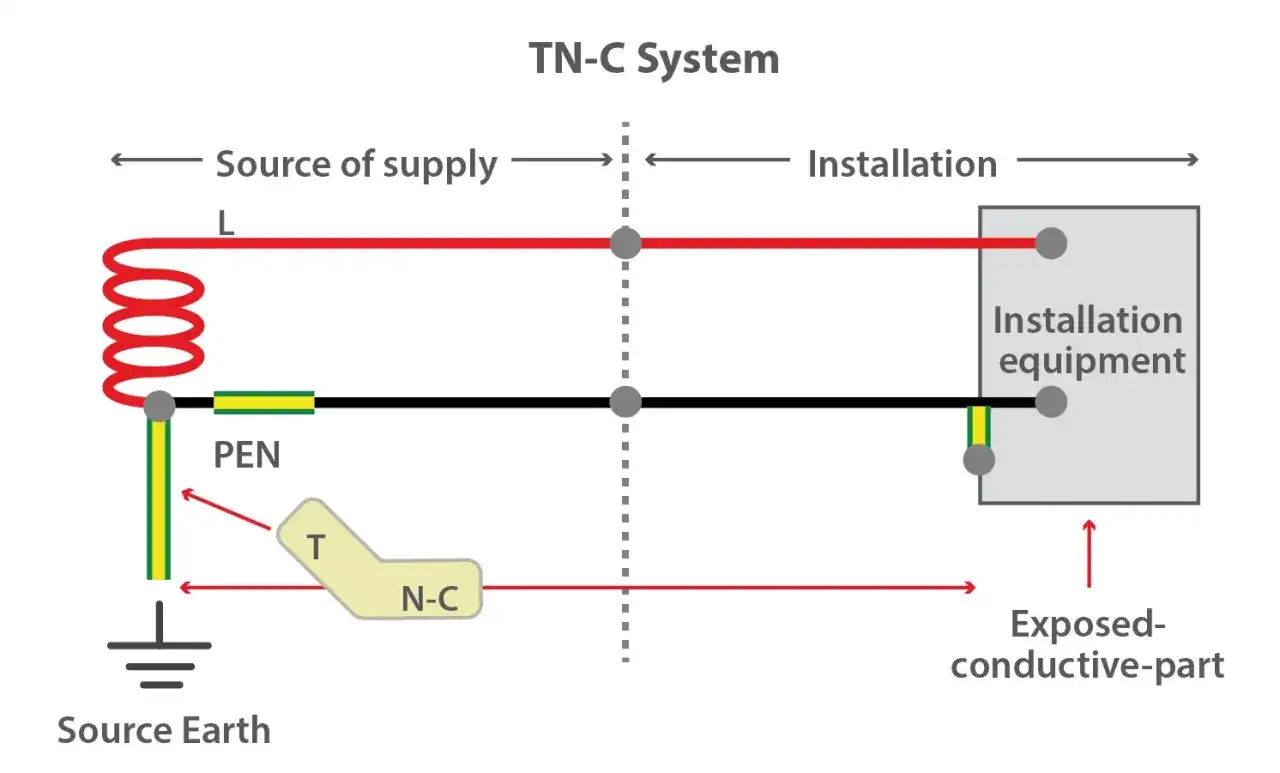

Schemat układu TN-C: przewód fazowy (L) i wspólny przewód PEN łączą źródło zasilania z instalacją.

Spis treści

Artykuł ma na celu kompleksowe wyjaśnienie, czym jest układ sieciowy TN-C, jakie zagrożenia niesie ze sobą jego obecność w starych instalacjach elektrycznych oraz dlaczego jego modernizacja jest kluczowa dla bezpieczeństwa. Dowiesz się, jak rozpoznać ten typ instalacji, jakie są jego wady w świetle obecnych przepisów oraz jak prawidłowo przeprowadzić modernizację do bezpieczniejszego standardu.

Układ TN-C w Twoim mieszkaniu – ciche zagrożenie w starych instalacjach

Układ sieciowy TN-C to historyczny typ sieci niskiego napięcia, w którym funkcje przewodu neutralnego (N) i ochronnego (PE) są połączone w jednym przewodzie zwanym PEN (Protective Earth and Neutral). Jest to rozwiązanie spotykane głównie w starszym budownictwie w Polsce. Jego obecność w instalacji elektrycznej stanowi potencjalne, choć często niedostrzegane, zagrożenie dla bezpieczeństwa użytkowników.

Czym jest "zerowanie" i dlaczego było kiedyś standardem?

Koncepcja "zerowania", czyli połączenia przewodu ochronnego z przewodem neutralnym (tworząc przewód PEN), była w przeszłości powszechnie stosowana. W tamtych czasach uważano to za wystarczające zabezpieczenie przed porażeniem prądem. Idea polegała na tym, że w przypadku wystąpienia zwarcia między fazą a obudową urządzenia, prąd popłynąłby przez połączone przewody N i PE do źródła, powodując zadziałanie zabezpieczenia nadprądowego (bezpiecznika). Było to rozwiązanie prostsze technicznie i tańsze w wykonaniu.

Jak rozpoznać instalację dwużyłową (TN-C) w gniazdku i rozdzielnicy?

Rozpoznanie instalacji dwużyłowej, czyli układu TN-C, w swoim domu jest możliwe poprzez prostą obserwację. Przyjrzyj się swoim gniazdkom jeśli widzisz gniazdka dwubiegunowe, bez bolca uziemiającego, lub jeśli bolec ten jest połączony z przewodem neutralnym, masz do czynienia z układem TN-C. Kolejnym krokiem jest wizyta w rozdzielnicy elektrycznej. W instalacji TN-C zazwyczaj zobaczysz tylko dwa rodzaje przewodów: fazowy (L) i PEN. W nowszych instalacjach, w układzie TN-S lub TN-C-S, występują zazwyczaj trzy lub więcej przewodów: fazowy (L), neutralny (N) i ochronny (PE). Często brak wyłączników różnicowoprądowych (RCD) w rozdzielnicy jest również silną wskazówką, że masz do czynienia ze starszym typem instalacji, w której RCD nie może być prawidłowo zastosowany.

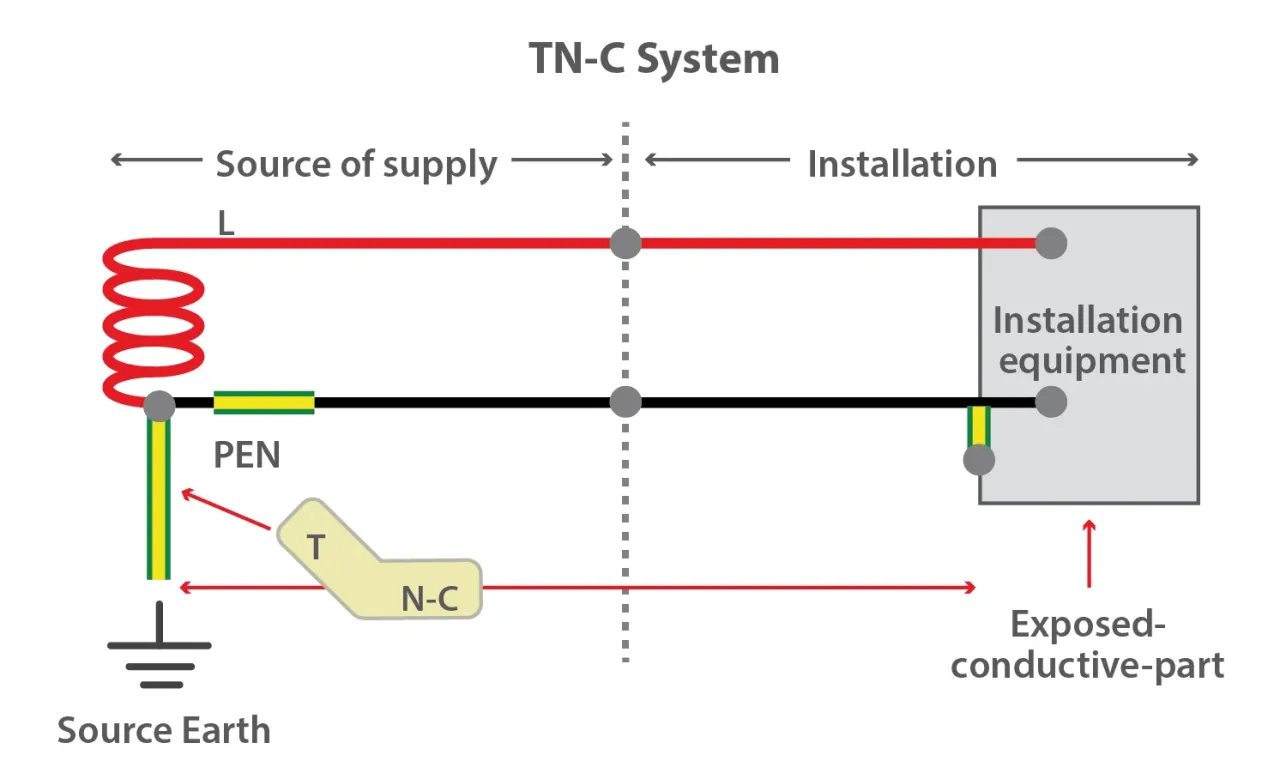

Schemat układu TN-C: przewód fazowy (L) i wspólny przewód PEN łączą źródło zasilania z instalacją.

Jak działa układ sieci TN-C i na czym polega jego największa wada?

Zrozumienie działania układu TN-C jest kluczowe do pojęcia jego wad. W tym systemie przewód PEN pełni podwójną, krytyczną rolę, co jest jednocześnie jego największym problemem.

Rola przewodu PEN – dlaczego jeden przewód pełni dwie kluczowe funkcje?

Przewód PEN w układzie TN-C jest unikalny, ponieważ łączy w sobie dwie fundamentalne funkcje. Po pierwsze, działa jako przewód neutralny (N), który jest częścią obwodu roboczego i służy do odprowadzania prądu powracającego do źródła zasilania po wykonaniu pracy przez urządzenie. Po drugie, pełni rolę przewodu ochronnego (PE), którego zadaniem jest zapewnienie bezpieczeństwa poprzez odprowadzenie prądu zwarciowego do ziemi w przypadku awarii, gdy metalowa obudowa urządzenia przypadkowo zetknie się z przewodem fazowym.

Największe niebezpieczeństwo: Co się dzieje, gdy przewód PEN ulegnie przerwaniu?

Największą wadą i zarazem śmiertelnym zagrożeniem układu TN-C jest to, co dzieje się w momencie przerwania ciągłości przewodu PEN. Może to nastąpić z wielu powodów: uszkodzenia mechanicznego, korozji, czy nawet nieprawidłowego wykonania połączeń. Gdy przewód PEN zostanie przerwany, droga powrotna dla prądu roboczego zostaje przerwana, ale co gorsza, przewód ochronny przestaje spełniać swoją funkcję. W takiej sytuacji, na metalowych obudowach wszystkich urządzeń podłączonych do tego samego obwodu, które są połączone z uszkodzonym przewodem PEN, może pojawić się pełne napięcie fazowe. Dotknięcie takiej obudowy przez człowieka, który stanowi drogę do ziemi, prowadzi do porażenia prądem o bardzo niebezpiecznym natężeniu.

Brak możliwości zastosowania RCD: Dlaczego w układzie TN-C nie działają wyłączniki różnicowoprądowe?

Wyłączniki różnicowoprądowe (RCD) są jednym z najskuteczniejszych środków ochrony przeciwporażeniowej, ale w czystym układzie TN-C ich zastosowanie jest niemożliwe i wręcz zabronione. RCD działa na zasadzie pomiaru różnicy prądów płynących w przewodzie fazowym i neutralnym. Jeśli ta różnica jest większa niż dopuszczalna (oznacza to upływ prądu, np. przez ciało człowieka), RCD natychmiast przerywa obwód. W układzie TN-C, gdzie przewód PEN pełni obie funkcje, prądy robocze płynące przez PEN są przez RCD interpretowane jako prądy upływu. Skutkuje to ciągłym, fałszywym zadziałaniem wyłącznika lub uniemożliwia jego prawidłowe działanie w sytuacji rzeczywistego zagrożenia. Dlatego w instalacjach TN-C nie można stosować RCD.

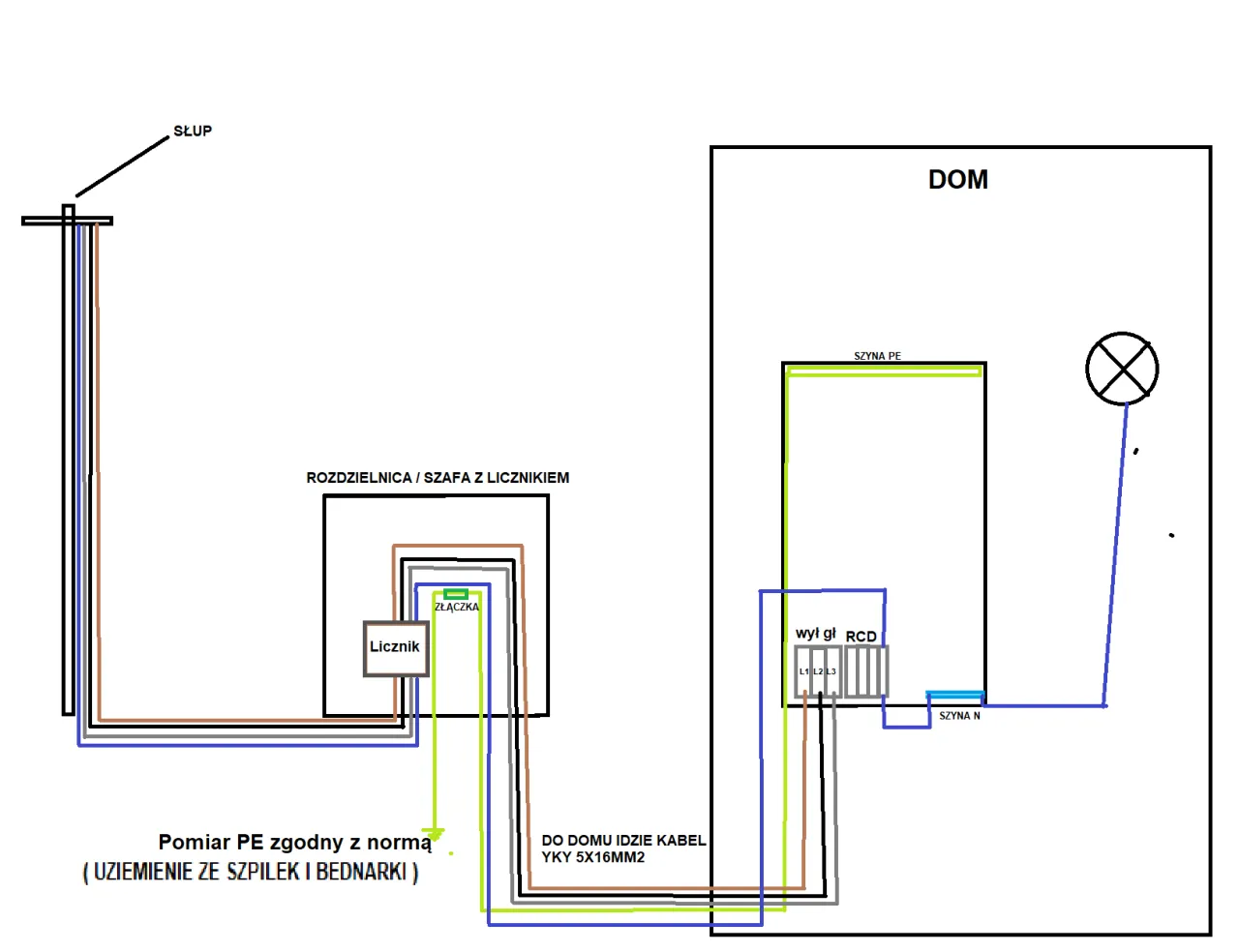

Schemat układu TNC: zasilanie ze słupa, licznik, rozdzielnica, a następnie do domu z wyłącznikiem różnicowoprądowym i szyną N.

Układ TN-C a polskie prawo – co mówią aktualne normy i przepisy?

Obecne przepisy i normy dotyczące instalacji elektrycznych w Polsce jednoznacznie określają status układu TN-C, eliminując go z nowych zastosowań i wymagając modernizacji w istniejących.

Czy układ TN-C jest dziś legalny? Status prawny w nowych i modernizowanych instalacjach.

W świetle obowiązujących w Polsce przepisów, w tym normy PN-HD 60364, układ TN-C jest zabroniony do stosowania w nowych instalacjach elektrycznych. Dotyczy to również nowo wykonywanych obwodów odbiorczych, takich jak obwody gniazdkowe czy oświetleniowe, nawet w starszych budynkach. Oznacza to, że każda modernizacja instalacji elektrycznej musi uwzględniać przejście na bezpieczniejszy standard, jakim jest układ TN-S lub TN-C-S.

Norma PN-HD 60364: Minimalny przekrój przewodu PEN jako kluczowy warunek.

Norma PN-HD 60364 dopuszcza stosowanie przewodu PEN, ale tylko w ściśle określonych warunkach. Może on być stosowany wyłącznie w częściach rozdzielczych instalacji, a nie w obwodach odbiorczych. Kluczowym warunkiem jest zachowanie odpowiedniego, minimalnego przekroju tego przewodu: 10 mm² dla przewodów miedzianych (Cu) i 16 mm² dla przewodów aluminiowych (Al). Te wymogi mają na celu zapewnienie wystarczającej wytrzymałości mechanicznej i termicznej przewodu PEN, aby zminimalizować ryzyko jego przerwania w przypadku wystąpienia dużych prądów zwarciowych. Jednak nawet w tych przypadkach, docelowym rozwiązaniem jest rozdzielenie PEN na PE i N.

TN-C kontra TN-S: Kluczowe różnice, które decydują o Twoim bezpieczeństwie

Porównanie układu TN-C z nowocześniejszym i znacznie bezpieczniejszym układem TN-S uwypukla fundamentalne różnice, które mają bezpośredni wpływ na bezpieczeństwo użytkowników instalacji elektrycznej.

Narodziny przewodu ochronnego PE – ewolucja w stronę bezpieczeństwa.

Ewolucja systemów uziemienia doprowadziła do powstania układu TN-S, który stanowi znaczący krok naprzód w dziedzinie bezpieczeństwa elektrycznego. Kluczową innowacją było rozdzielenie funkcji przewodu neutralnego (N) i ochronnego (PE) na dwa całkowicie odrębne przewody. Przewód neutralny służy wyłącznie do odprowadzania prądu roboczego, natomiast przewód ochronny PE zapewnia ścieżkę o niskiej impedancji do ziemi w przypadku wystąpienia zwarcia. Takie rozdzielenie eliminuje kluczowe zagrożenia związane z układem TN-C.

Porównanie przepływu prądów i poziomu ochrony w obu systemach.

Cecha Układ TN-C Układ TN-S
Liczba przewodów roboczych i ochronnych Jeden przewód PEN (połączony N i PE) Osobny przewód neutralny (N) i osobny przewód ochronny (PE)
Funkcje przewodu PEN/N/PE Przewód PEN pełni funkcje N i PE Przewód N odprowadza prąd roboczy, przewód PE odprowadza prąd zwarciowy
Ryzyko porażenia przy przerwaniu przewodu Wysokie pojawienie się napięcia fazowego na obudowach Niskie przerwanie PE nie wpływa na obudowy, przerwanie N nie powoduje zagrożenia
Możliwość zastosowania RCD Niemożliwe i niedopuszczalne Możliwe i zalecane
Zgodność z aktualnymi normami Zabroniony w nowych instalacjach i obwodach odbiorczych Wymagany standard w nowych instalacjach

Modernizacja instalacji do układu TN-S – praktyczny przewodnik

Modernizacja instalacji elektrycznej z układu TN-C do bezpieczniejszego standardu TN-C-S lub TN-S jest procesem złożonym, ale kluczowym dla zapewnienia bezpieczeństwa. Oto kroki, które należy podjąć.

Krok 1: Podział przewodu PEN na PE i N – gdzie i jak prawidłowo go wykonać?

Pierwszym i absolutnie kluczowym etapem modernizacji jest prawidłowy podział przewodu PEN na osobny przewód neutralny (N) i osobny przewód ochronny (PE). Ten podział powinien nastąpić w punkcie, który jest najbliżej źródła zasilania, zazwyczaj jest to główna rozdzielnica budynku lub mieszkania. Od tego momentu przewód neutralny (N) i przewód ochronny (PE) muszą być prowadzone jako dwa oddzielne, izolowane przewody na całej długości instalacji. Jest to moment przejścia z układu TN-C na układ TN-C-S.

Krok 2: Uziemienie punktu podziału i rola Głównej Szyny Uziemiającej (GSU).

Po podziale przewodu PEN, niezwykle ważne jest prawidłowe uziemienie punktu tego podziału. W tym celu wykorzystuje się Główną Szynę Uziemiającą (GSU). Jest to centralny punkt w rozdzielnicy, do którego podłączony jest przewód ochronny PE oraz inne elementy uziemiające instalacji. GSU zapewnia skuteczne połączenie z ziemią, co jest niezbędne do prawidłowego działania zabezpieczeń w przypadku wystąpienia zwarcia i odprowadzenia ewentualnych przepięć.

Krok 3: Montaż wyłączników różnicowoprądowych i nadprądowych w nowej rozdzielnicy.

Po wykonaniu prawidłowego podziału przewodu PEN i zapewnieniu odpowiedniego uziemienia, możliwe staje się zainstalowanie nowoczesnych zabezpieczeń. W nowej rozdzielnicy montuje się wyłączniki różnicowoprądowe (RCD), które zapewniają dodatkową ochronę przed porażeniem prądem, szczególnie w obwodach gniazdkowych. Obok nich instaluje się również wyłączniki nadprądowe, które chronią poszczególne obwody przed przeciążeniami i zwarciami. Ta konfiguracja zapewnia znacznie wyższy poziom bezpieczeństwa.

Dlaczego do modernizacji instalacji musisz wezwać elektryka z uprawnieniami?

Modernizacja instalacji elektrycznej, zwłaszcza przejście z układu TN-C na TN-S lub TN-C-S, jest zadaniem skomplikowanym i niosącym ze sobą potencjalne ryzyko. Dlatego bezwzględnie musi być wykonana przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia (np. SEP). Tylko taki specjalista posiada wiedzę techniczną i doświadczenie, aby prawidłowo zaprojektować i wykonać instalację zgodnie z obowiązującymi normami, zapewniając jej bezpieczeństwo i niezawodność. Próby samodzielnej modernizacji mogą prowadzić do poważnych awarii, a nawet zagrożenia życia.

Inwestycja w bezpieczeństwo: Czy warto modernizować starą instalację TN-C?

Modernizacja starej instalacji elektrycznej z układu TN-C to nie tylko kwestia zgodności z przepisami, ale przede wszystkim inwestycja w bezpieczeństwo domowników i wartość nieruchomości.

Pełna ochrona przeciwporażeniowa jako najważniejszy argument.

Najważniejszym argumentem przemawiającym za modernizacją jest zapewnienie pełnej ochrony przeciwporażeniowej. Układ TN-C, ze swoim inherentnym ryzykiem porażenia przy przerwaniu przewodu PEN i brakiem możliwości zastosowania RCD, stanowi realne zagrożenie. Przejście na układ TN-C-S lub TN-S, umożliwiające instalację RCD i zapewniające oddzielne przewody ochronne, eliminuje te zagrożenia, chroniąc życie i zdrowie mieszkańców.

Przeczytaj również: Symbole elektryczne - Odczytaj każdy schemat bez problemu

Zwiększenie wartości i funkcjonalności nieruchomości przed sprzedażą lub wynajmem.

Poza aspektem bezpieczeństwa, modernizacja instalacji elektrycznej znacząco zwiększa wartość rynkową nieruchomości. Nowoczesna, bezpieczna i zgodna z normami instalacja jest dużym atutem przy sprzedaży lub wynajmie mieszkania czy domu. Umożliwia również podłączenie większej liczby nowoczesnych urządzeń elektrycznych, takich jak kuchenki indukcyjne, klimatyzacja czy zaawansowane systemy RTV, bez obaw o przeciążenie instalacji czy ryzyko awarii. Jest to inwestycja, która zwraca się wielokrotnie.

Źródło:

[1]

https://laczynasnapiecie.pl/pytanie/czym-sie-rozni-uklad-sieciowy-tnc-od-tns-czy-ma-to-jakies-znaczenie-w-domowej-instalacji

[2]

https://elektryka.edu.pl/uklad-sieci-tn-c-a-bezpieczenstwo-instalacji-elektrycznej-czy-mozna-zastosowac-roznicowke/

[3]

https://elektrykapradnietyka.com/28910/siec-tn-c-praktyka-polskie-normy-przepisy-zwyczaje/

[4]

https://portalelektryka.pl/przemyslowe/jakie-uklady-sieci-sa-stosowane-w-polsce-jak-powinno-wygladac-ich-podlaczenie--2942.html

[5]

https://elektrykapradnietyka.com/35254/modernizacja-instalacji-elektrycznej-tnc-tncs/

FAQ - Najczęstsze pytania

TN-C to historyczny układ z połączonym przewodem neutralnym i ochronnym (PEN). Największe zagrożenie: przerwanie PEN powoduje, że obudowy mogą mieć napięcie fazowe; ryzyko porażenia.

W Polsce PN-HD 60364 TN-C jest zabroniony w nowych instalacjach i obwodach odbiorczych; dopuszczalne tylko w części rozdzielczej z ograniczeniami przekrojów PEN.

Sprawdź gniazdka – brak bolca uziemiającego lub jego połączenie z N; w rozdzielnicy - dwa przewody zamiast trzech; brak RCD.

Podział PEN na PE i N w głównej rozdzielnicy, uziemienie (GSU), montaż RCD i zabezpieczeń; prace musi wykonać wykwalifikowany elektryk.
