Przewód neutralny – skąd się bierze i dlaczego jest niezbędny w Twoim gniazdku?

Każdy z nas korzysta z prądu na co dzień, ale rzadko zastanawiamy się, jak on faktycznie dociera do naszych urządzeń i co sprawia, że mogą one działać. Kluczową rolę odgrywa tu przewód neutralny, często niedoceniany, ale absolutnie niezbędny do prawidłowego funkcjonowania obwodów elektrycznych. Bez niego prąd po prostu nie miałby drogi powrotnej do źródła, a nasze lampy, lodówki czy komputery pozostałyby nieaktywne.

Rola przewodu neutralnego: cichy partner dla "fazy"

Przewód neutralny, oznaczany symbolem N, jest jednym z dwóch kluczowych przewodów w standardowym obwodzie jednofazowym (drugim jest przewód fazowy, L). Jego główną funkcją jest zapewnienie drogi powrotnej dla prądu roboczego, umożliwiając tym samym zamknięcie obwodu i powrót prądu do źródła zasilania. Wyobraźmy sobie to jako zamkniętą pętlę prąd musi mieć zarówno drogę "tam" (przez fazę do odbiornika), jak i drogę "z powrotem" (przez neutralny do źródła). Bez tej drugiej ścieżki, przepływ prądu byłby niemożliwy.

Czy bez przewodu neutralnego popłynie prąd? Wyjaśnienie obwodu jednofazowego

Odpowiedź brzmi: nie. W obwodzie jednofazowym, prąd może popłynąć tylko wtedy, gdy istnieje kompletna, zamknięta ścieżka od źródła zasilania, przez odbiornik, i z powrotem do źródła. Przewód fazowy dostarcza energię elektryczną do urządzenia, ale to właśnie przewód neutralny stanowi drogę powrotną, zamykając obwód. Można to porównać do obiegu wody w systemie woda musi mieć zarówno rurę doprowadzającą, jak i rurę odprowadzającą, aby mogła krążyć. Podobnie jest z prądem w instalacji elektrycznej; potrzebuje on pełnego obiegu, a przewód neutralny jest jego integralną częścią.

Podróż do źródła: Jak powstaje przewód neutralny?

Aby w pełni zrozumieć rolę przewodu neutralnego, musimy cofnąć się do samego serca lokalnej sieci energetycznej transformatora. To właśnie tam, w wyniku specyficznego połączenia uzwojeń, rodzi się punkt neutralny, z którego następnie wyprowadzany jest przewód N, docierający aż do naszych gniazdek.

Krok 1: Transformator SN/NN – serce lokalnej sieci energetycznej

Energia elektryczna, zanim trafi do naszych domów, przechodzi przez szereg transformatorów. Kluczową rolę w dystrybucji niskiego napięcia odgrywają transformatory średniego napięcia na niskie (SN/NN). Typowym przykładem jest transformator obniżający napięcie z poziomu 15 kilovoltów (kV) do powszechnie stosowanego w instalacjach domowych 400 woltów (V) dla układu trójfazowego lub 230V dla układu jednofazowego.

Krok 2: Magia połączenia w gwiazdę, czyli narodziny punktu neutralnego

Wspomniane transformatory SN/NN, po stronie niskiego napięcia, zazwyczaj posiadają uzwojenia połączone w tzw. konfigurację gwiazdy. Polega to na tym, że końce wszystkich trzech uzwojeń fazowych (oznaczanych jako A, B, C) są ze sobą połączone w jednym wspólnym punkcie. Ten właśnie punkt, będący swoistym "środkiem ciężkości" układu napięć, nazywany jest punktem neutralnym lub punktem gwiazdowym. To z tego punktu wyprowadzany jest przewód neutralny (N), który następnie trafia do naszej instalacji elektrycznej.

Krok 3: Uziemienie punktu neutralnego – dlaczego to kluczowe dla bezpieczeństwa?

Aby zapewnić stabilność napięcia w sieci oraz podnieść poziom bezpieczeństwa, punkt neutralny transformatora jest bezpośrednio uziemiany. Oznacza to, że jest on połączony z ziemią za pomocą odpowiedniego układu uziemiającego. Uziemienie to pełni kilka kluczowych funkcji: stabilizuje potencjał punktu neutralnego, ograniczając ryzyko przepięć, a także stanowi ważny element ochrony przeciwporażeniowej, kierując ewentualne prądy upływu do ziemi.

Jeden przewód, dwie funkcje: Co to jest tajemniczy przewód PEN?

W starszych instalacjach elektrycznych oraz w sieciach rozdzielczych często spotykamy się z pojęciem przewodu PEN. Jest to rozwiązanie, które łączy w sobie dwie kluczowe funkcje, co ma swoje konsekwencje zarówno dla bezpieczeństwa, jak i dla sposobu projektowania instalacji.

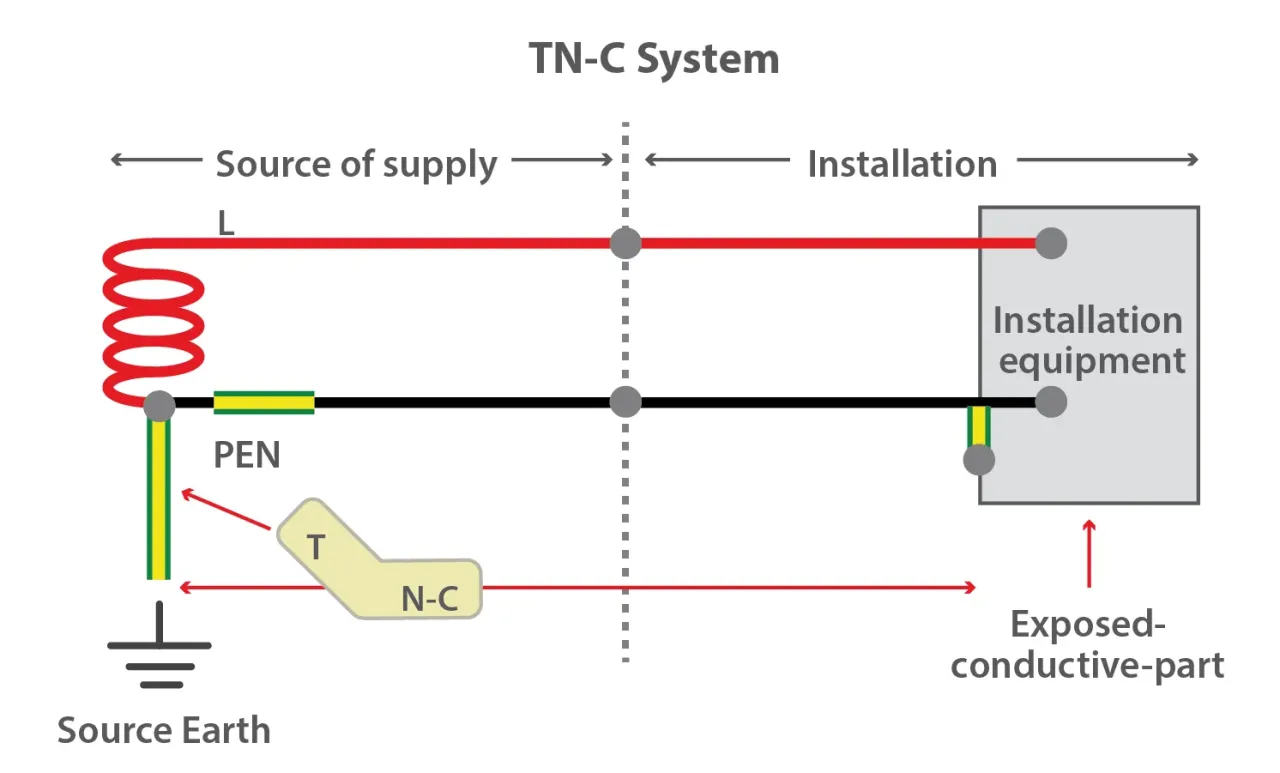

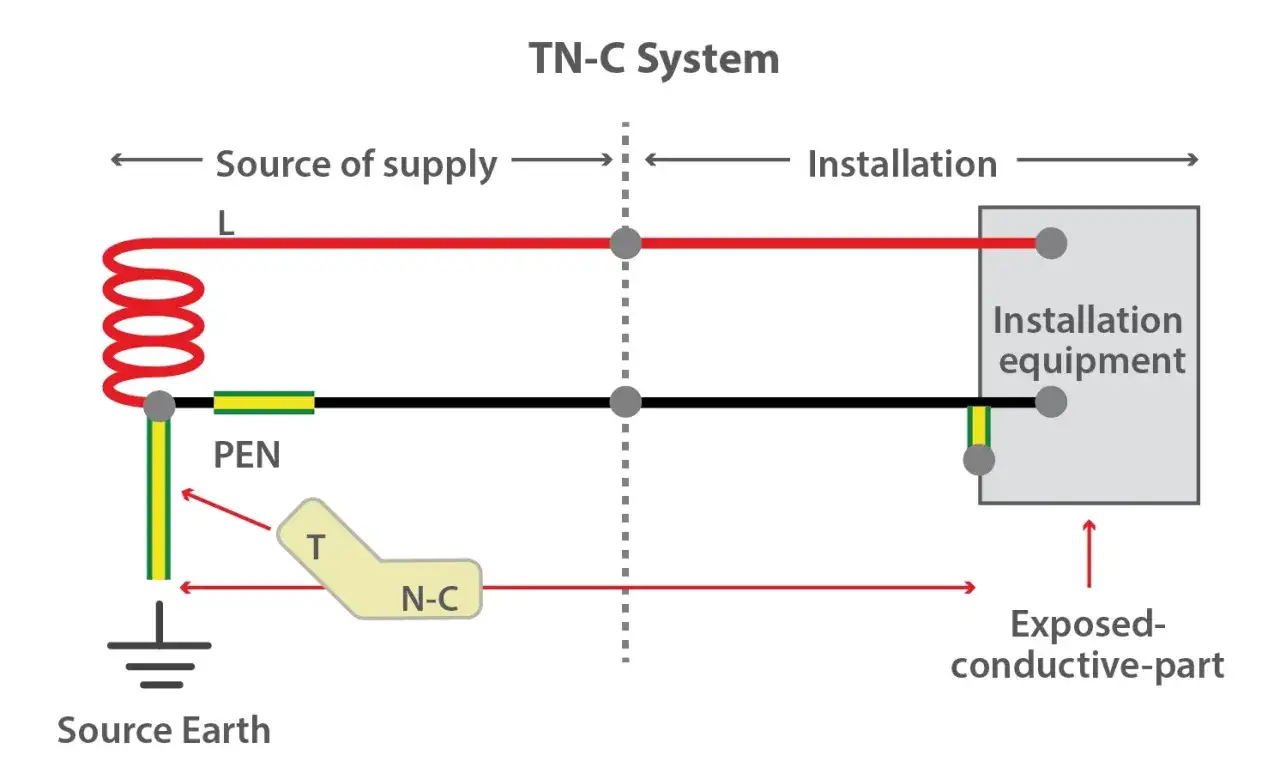

Układ sieci TN-C: standard w starszych instalacjach w Polsce

W Polsce, w sieciach rozdzielczych niskiego napięcia, przez wiele lat dominował układ sieci oznaczany jako TN-C. W tym układzie, przewód neutralny (N) i przewód ochronny (PE) nie są od siebie oddzielone. Pełnią one funkcje jednego, wspólnego przewodu, który nazywany jest przewodem PEN (Protective Earth and Neutral). Oznacza to, że jest to instalacja czteroprzewodowa, składająca się z trzech przewodów fazowych (L1, L2, L3) oraz jednego przewodu PEN.

Dlaczego odchodzi się od układu TN-C na rzecz nowszych rozwiązań?

Układ TN-C, choć przez lata stanowił standard, jest uznawany za mniej bezpieczny w porównaniu do nowszych rozwiązań, takich jak układ TN-S czy TN-C-S. Głównym problemem jest fakt, że uszkodzenie lub przerwanie ciągłości przewodu PEN może prowadzić do niebezpiecznego uziemienia obudów urządzeń elektrycznych, które w normalnych warunkach powinny być chronione przez osobny przewód ochronny. Dlatego też w nowych i modernizowanych instalacjach coraz częściej stosuje się rozwiązania zapewniające rozdział na osobne przewody N i PE, co zwiększa poziom bezpieczeństwa użytkowników.

Rozdział PEN na PE i N: Kluczowy moment w nowoczesnej instalacji domowej

W momencie, gdy energia elektryczna dociera do budynku, następuje kluczowy etap rozdział przewodu PEN na dwa odrębne przewody: neutralny (N) i ochronny (PE). Jest to niezbędny krok, aby zapewnić zgodność z nowoczesnymi standardami bezpieczeństwa i prawidłowe działanie instalacji.

Gdzie dokonuje się rozdziału? Złącze kablowe vs. rozdzielnica główna

Proces rozdziału przewodu PEN na osobne przewody N i PE najczęściej odbywa się w dwóch miejscach: w złączu kablowym, które jest pierwszym punktem wejścia instalacji elektrycznej do budynku, lub w rozdzielnicy głównej budynku. Wybór konkretnego miejsca zależy od projektu instalacji i lokalnych przepisów, jednak celem jest zawsze zapewnienie wyraźnego rozdzielenia funkcji ochronnej od neutralnej.

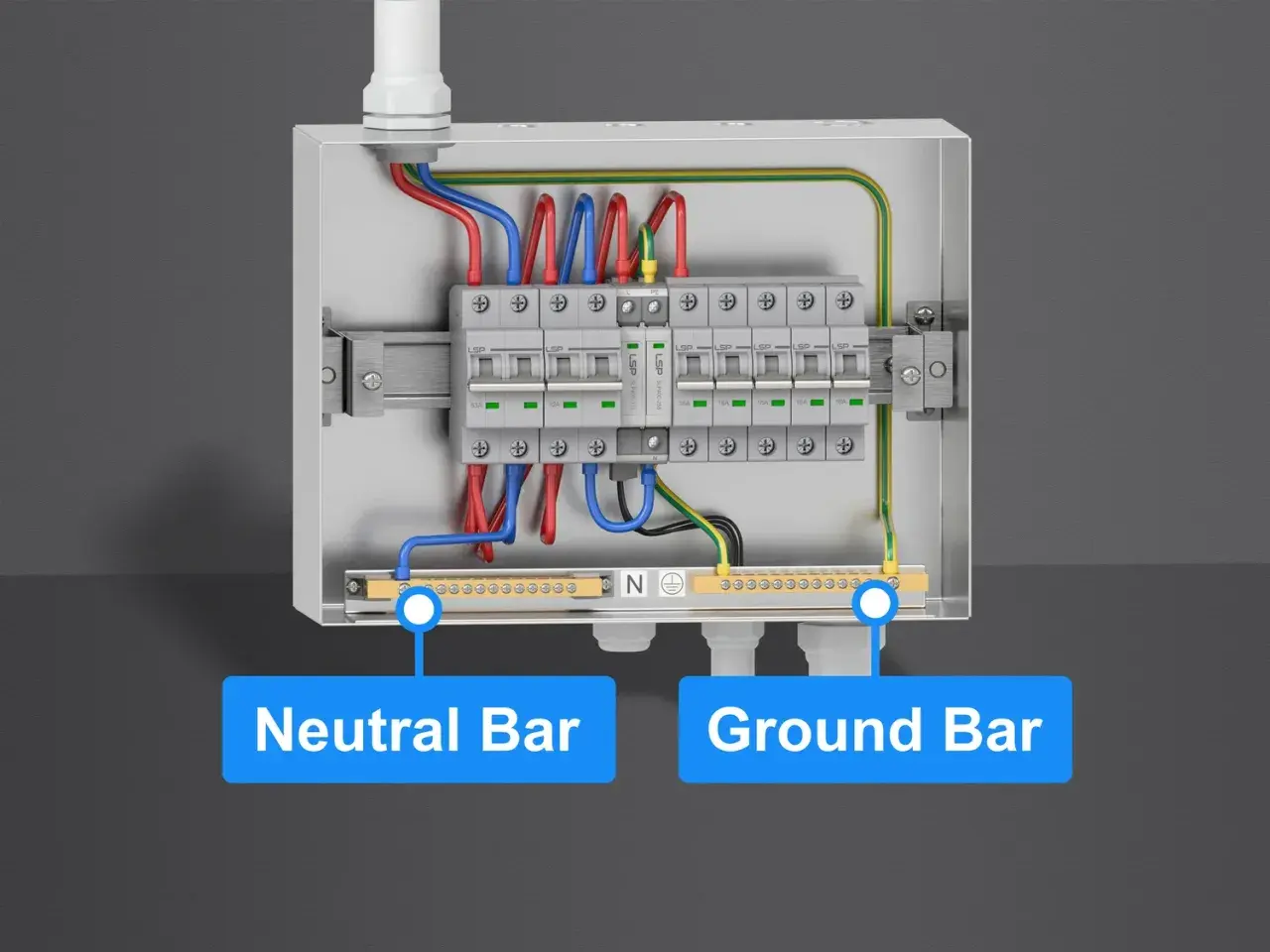

Jak wygląda prawidłowy podział na szynach PE i N? Zasada "najpierw chroń, potem zasilaj"

Prawidłowy podział przewodu PEN na szynach PE i N w rozdzielnicy opiera się na fundamentalnej zasadzie bezpieczeństwa: najpierw zapewnij ochronę, a dopiero potem zasilanie. Oznacza to, że przewód ochronny (PE) powinien być podłączony do szyny PE w sposób priorytetowy. Dopiero z tej szyny, lub z dedykowanego punktu, wyprowadzany jest przewód neutralny (N) do szyny N. Taka kolejność zapewnia, że w przypadku jakichkolwiek problemów z przewodem neutralnym, obudowy urządzeń nadal pozostają bezpiecznie uziemione.

Dlaczego po rozdziale nie wolno już nigdy łączyć N i PE?

Po dokonaniu rozdziału przewodu PEN na osobne przewody N i PE, ich ponowne połączenie jest absolutnie zabronione. Jest to jeden z najpoważniejszych błędów instalacyjnych, który może prowadzić do bardzo niebezpiecznych sytuacji. Ponowne połączenie N i PE w dalszej części instalacji (np. w gniazdkach) może spowodować przepływ prądu roboczego przez obudowy urządzeń, co stwarza śmiertelne ryzyko porażenia prądem. Ponadto, może to zakłócić działanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe (RCD), które opierają się na rozróżnieniu prądów płynących w fazie i neutralnym.

Przewód N, PE, PEN – jak ich nie pomylić i zrozumieć ich role?

Aby uniknąć błędów i zapewnić bezpieczeństwo, kluczowe jest prawidłowe rozróżnienie i zrozumienie funkcji poszczególnych przewodów w instalacji elektrycznej. Oto krótkie podsumowanie:

• N (Neutralny): Jest to przewód, który stanowi drogę powrotną dla prądu roboczego w obwodzie jednofazowym. Jest zazwyczaj koloru niebieskiego.
• PE (Ochronny): Przewód ochronny, oznaczany jako PE, jest kluczowym elementem ochrony przeciwporażeniowej. Jego zadaniem jest odprowadzenie prądu do ziemi w przypadku awarii i zapewnienie bezpieczeństwa użytkownikom. Ma charakterystyczny żółto-zielony kolor.
• PEN (Ochronno-neutralny): Jest to przewód łączący funkcje zarówno przewodu neutralnego, jak i ochronnego. Spotykany głównie w starszych instalacjach (układ TN-C). Jego kolorystyka jest zazwyczaj niebieska z żółto-zielonymi oznaczeniami na końcach lub szara.

Najczęstsze błędy i mity dotyczące przewodu neutralnego, których musisz unikać

Niestety, w kwestii instalacji elektrycznych krąży wiele nieporozumień i błędnych przekonań, które mogą prowadzić do niebezpiecznych sytuacji. Zrozumienie tych zagrożeń jest kluczowe dla bezpieczeństwa.

Mit: "Przewód neutralny nigdy nie kopie" – dlaczego to niebezpieczne myślenie?

To jedno z najgroźniejszych nieporozumień. Chociaż przewód neutralny w idealnych warunkach powinien mieć potencjał ziemi (czyli być bliski zeru w stosunku do ziemi), nie oznacza to, że jest on zawsze bezpieczny. W przypadku przerwania ciągłości przewodu neutralnego w obwodzie jednofazowym lub trójfazowym, lub gdy wystąpi znacząca nierównowaga prądów między fazami, przewód neutralny może znaleźć się pod znacznym napięciem względem ziemi. Dotknięcie takiego przewodu może spowodować poważne porażenie prądem, a nawet śmierć.

Błąd: "Mostkowanie" N do PE w gniazdku – śmiertelne zagrożenie

Łączenie przewodu neutralnego (N) z przewodem ochronnym (PE) w gniazdku jest niezwykle niebezpiecznym błędem, szczególnie w nowoczesnych instalacjach typu TN-S lub TN-C-S. W układzie TN-S przewody te są rozdzielone od samego początku, a ich połączenie w gniazdku oznacza, że obudowy podłączonych urządzeń zostaną podłączone do przewodu, którym płynie prąd roboczy. W przypadku awarii izolacji, obudowa urządzenia znajdzie się pod napięciem, stwarzając śmiertelne ryzyko porażenia. Ponadto, takie połączenie może spowodować nieprawidłowe działanie zabezpieczeń różnicowoprądowych, które nie będą w stanie wykryć niebezpiecznego przepływu prądu.

Przeczytaj również: Klasy izolacji - Jak czytać i wybierać dla dłuższej żywotności?

Błąd: Przerywanie ciągłości przewodu neutralnego – co może się stać?

Przerwanie ciągłości przewodu neutralnego w instalacji elektrycznej, zwłaszcza w układzie trójfazowym, może mieć katastrofalne skutki. Jeśli obwód jest obciążony i przewód neutralny zostanie przerwany, napięcia na poszczególnych fazach odbiorników mogą stać się nierówne i znacznie wyższe niż nominalne. Może to prowadzić do uszkodzenia podłączonych urządzeń, takich jak silniki czy elektronika, a także stwarzać poważne ryzyko porażenia prądem, gdyby ktoś próbował naprawiać lub dotykać urządzeń pod wpływem tak niestabilnych napięć.
