Witaj w kompleksowym przewodniku po parametrach prądu elektrycznego w Twoim domu. Ten artykuł rozwieje wszelkie wątpliwości dotyczące napięcia, częstotliwości, rodzaju prądu oraz maksymalnego obciążenia gniazdek, a także wyjaśni różnice między instalacją jedno- i trójfazową. Zdobądź praktyczną wiedzę, która pomoże Ci bezpiecznie i świadomie korzystać z domowych urządzeń elektrycznych.
Kluczowe parametry prądu w polskich gniazdkach domowych
- W Polsce standardem jest prąd przemienny (AC) o napięciu znamionowym 230 V i częstotliwości 50 Hz.
- Dopuszczalne wahania napięcia wynoszą ±10%, co oznacza zakres od 207 V do 253 V.
- Standardowe gniazdka domowe to typ E, wyposażone w bolec uziemiający dla bezpieczeństwa.
- Instalacje jednofazowe (230 V) są zabezpieczane wyłącznikami 10 A lub 16 A.
- Gniazdko zabezpieczone 16 A umożliwia podłączenie urządzeń o łącznej mocy do około 3680 W.
- Instalacja trójfazowa (tzw. "siła") o napięciu 400 V jest przeznaczona dla urządzeń o dużej mocy, jak płyty indukcyjne.
Prąd w gniazdku bez tajemnic – kluczowe parametry, które musisz znać
Napięcie 230V – dlaczego to standard w Twoim domu?
W każdym polskim domu, w standardowym gniazdku elektrycznym, znajdziemy prąd o napięciu znamionowym wynoszącym 230 V. Jest to wartość zgodna z normami Unii Europejskiej, która zapewnia bezpieczeństwo i kompatybilność urządzeń. Warto pamiętać, że 230 V to napięcie skuteczne. Rzeczywiste napięcie w sieci, mierzone jako wartość maksymalna (amplituda), osiąga około 325 V. Sieć energetyczna dopuszcza pewne wahania napięcia, zazwyczaj w zakresie ±10% od wartości nominalnej. Oznacza to, że napięcie w gniazdku może legalnie wahać się w przedziale od 207 V do 253 V. Ta stabilność, mieszcząca się w określonych tolerancjach, jest kluczowa dla prawidłowego i długotrwałego działania większości urządzeń elektrycznych, od prostych żarówek po skomplikowaną elektronikę.
Częstotliwość 50 Hz – ukryty parametr, który wpływa na działanie Twoich urządzeń
Kolejnym fundamentalnym parametrem prądu w naszych domach jest jego częstotliwość, która wynosi 50 Hz. Co to oznacza w praktyce? To informacja o tym, jak szybko zmienia się kierunek prądu w ciągu jednej sekundy. Wartość 50 Hz oznacza, że prąd wykonuje 50 pełnych cykli (zmian kierunku) w ciągu każdej sekundy. Jest to globalny standard, choć w niektórych regionach świata (np. w Ameryce Północnej) spotykamy się z częstotliwością 60 Hz. Ta wartość jest niezwykle istotna dla prawidłowego działania wielu urządzeń, zwłaszcza tych wyposażonych w silniki elektryczne (jak pralki, lodówki czy wentylatory) oraz transformatory, które są wrażliwe na częstotliwość zasilania.
Prąd przemienny (AC) – co to właściwie oznacza dla Ciebie i Twojego sprzętu?
Prąd płynący w naszych gniazdkach to prąd przemienny, oznaczany jako AC (Alternating Current). Jego kluczową cechą jest to, że jego kierunek i wartość zmieniają się cyklicznie. To odróżnia go od prądu stałego (DC Direct Current), gdzie kierunek przepływu elektronów jest niezmienny, tak jak w bateriach czy akumulatorach. Prąd przemienny jest preferowany w systemach dystrybucji energii elektrycznej ze względu na łatwość transformacji napięcia, co umożliwia efektywne przesyłanie energii na duże odległości. Co więcej, większość domowych urządzeń, od telewizorów po tostery, jest zaprojektowana do pracy właśnie z prądem przemiennym.
Przejście z tematu parametrów prądu do omówienia rodzajów gniazdek jest naturalnym krokiem, ponieważ to właśnie w gniazdkach te parametry są nam dostarczane.
Gniazdko gniazdku nierówne – od standardu po "siłę"
Gniazdko jednofazowe (230V) – serce każdej domowej instalacji
Standardowe gniazdko jednofazowe, zasilane napięciem 230 V, stanowi podstawę każdej domowej instalacji elektrycznej. To właśnie do niego podłączamy zdecydowaną większość urządzeń, z których korzystamy na co dzień od lamp, przez telewizory, komputery, aż po mniejsze sprzęty AGD, takie jak czajniki czy miksery. Jego konstrukcja i parametry są dostosowane do typowych obciążeń, z jakimi mamy do czynienia w gospodarstwach domowych.
Czym jest "siła"? Wszystko o gniazdkach trójfazowych (400V) w kuchni i garażu
W niektórych domach, szczególnie tam, gdzie potrzebne jest zasilanie urządzeń o bardzo dużej mocy, spotykamy instalację trójfazową, potocznie nazywaną "siłą". Charakteryzuje się ona napięciem międzyfazowym wynoszącym 400 V. Do "siły" podłączamy zazwyczaj urządzenia takie jak płyty indukcyjne, kuchnie elektryczne, przepływowe podgrzewacze wody czy zaawansowane systemy grzewcze, na przykład niektóre pompy ciepła. Instalacja trójfazowa zapewnia większą stabilność zasilania i pozwala na bezpieczne dostarczenie energii do odbiorników o znacząco wyższym zapotrzebowaniu na moc, rozkładając obciążenie na trzy fazy.

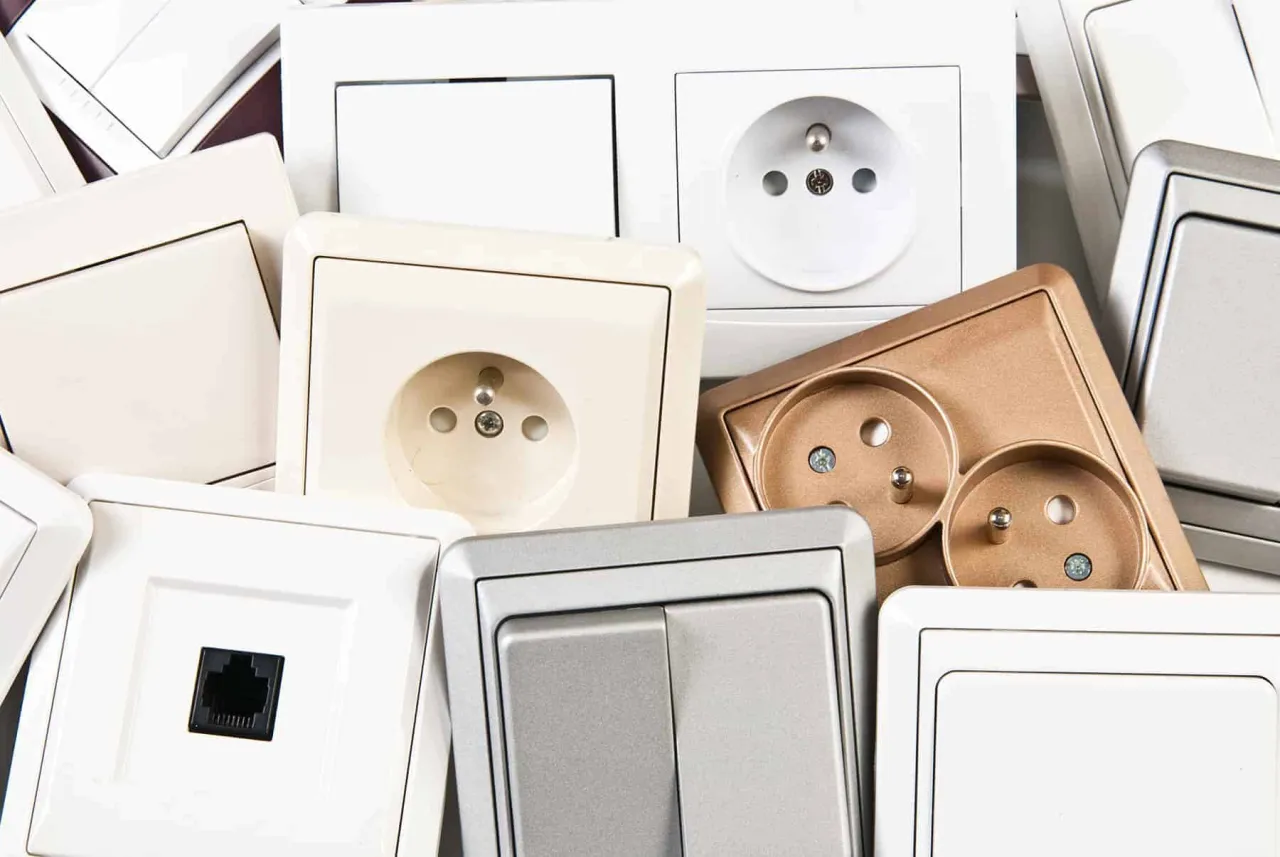

Gniazdko typu E – słów kilka o bolcu, który dba o Twoje bezpieczeństwo
W Polsce i wielu krajach europejskich standardem jest gniazdko typu E. Jego charakterystyczną cechą są dwa otwory na bolce wtyczki oraz umieszczony pośrodku bolec uziemiający. Ten niepozorny element pełni kluczową rolę w zapewnieniu bezpieczeństwa. Bolec uziemiający jest połączony z instalacją uziemiającą budynku, która w przypadku awarii urządzenia (np. przebicia izolacji) pozwala na bezpieczne odprowadzenie niebezpiecznego prądu do ziemi. Zapobiega to porażeniu prądem użytkownika, który mógłby dotknąć obudowy wadliwego urządzenia, a także chroni samo urządzenie przed uszkodzeniem.
Znajomość rodzajów gniazdek i ich przeznaczenia prowadzi nas naturalnie do kwestii ich obciążalności, czyli tego, jak wiele mocy mogą bezpiecznie obsłużyć.
Ile Twoje gniazdko może znieść? Zrozum natężenie i moc
Ampery (A) i Waty (W) – jak nie przeciążyć domowej instalacji?
Aby zrozumieć, jakie obciążenie jest dopuszczalne dla danego gniazdka czy obwodu elektrycznego, musimy poznać dwie kluczowe jednostki: Amper (A) i Wat (W). Amper jest jednostką natężenia prądu, czyli ilości ładunku elektrycznego przepływającego przez obwód w jednostce czasu. Wat natomiast to jednostka mocy, która określa, jak szybko energia jest pobierana lub dostarczana. Zależność między nimi jest prosta i opisuje ją podstawowy wzór: P = U * I, czyli Moc (W) równa się Napięcie (V) pomnożone przez Natężenie (A). Przekroczenie dopuszczalnego natężenia prądu w danym obwodzie prowadzi do jego przeciążenia. Skutkuje to zazwyczaj zadziałaniem zabezpieczeń, takich jak bezpieczniki, które mają chronić instalację przed uszkodzeniem i pożarem.
Jak obliczyć maksymalną moc urządzeń dla Twojego gniazdka? Prosty wzór
Obliczenie maksymalnej mocy, jaką może obsłużyć dane gniazdko, jest proste, jeśli znamy jego zabezpieczenie (bezpiecznik) i standardowe napięcie w sieci. Korzystając ze wzoru P = U * I, możemy łatwo oszacować tę wartość. Przyjmując standardowe napięcie w Polsce 230 V i najczęściej spotykane zabezpieczenie obwodu na 16 A, maksymalna moc, jaką bezpiecznie możemy podłączyć do jednego gniazdka (lub grupy gniazdek podłączonych do tego samego obwodu), wynosi 230 V * 16 A = 3680 W, czyli około 3,68 kilowata. Aby uniknąć przeciążenia, wystarczy sumować moce wszystkich urządzeń podłączonych do danego obwodu i upewnić się, że ich łączna wartość nie przekracza obliczonej maksymalnej mocy. Informacje o mocy poszczególnych urządzeń znajdziemy na ich tabliczkach znamionowych lub w instrukcjach obsługi.
10 A vs 16 A – od czego zależy wytrzymałość obwodu w Twoim mieszkaniu?
Kluczowym elementem chroniącym nasze domowe obwody elektryczne przed przeciążeniem są wyłączniki nadprądowe, potocznie nazywane bezpiecznikami. W instalacjach domowych najczęściej spotykamy bezpieczniki o wartościach 10 A lub 16 A. Wybór odpowiedniego zabezpieczenia zależy od przewidywanego obciążenia obwodu. W nowym budownictwie coraz częściej standardem stają się obwody zabezpieczone bezpiecznikami 16 A, które pozwalają na podłączenie większej liczby urządzeń lub urządzeń o większej mocy. Gdy natężenie prądu w obwodzie przekroczy wartość bezpiecznika, następuje jego automatyczne wyłączenie ("wybicie" bezpiecznika). Jest to mechanizm ochronny, który zapobiega przegrzaniu przewodów i potencjalnemu pożarowi instalacji elektrycznej.Omówienie obciążalności gniazdek naturalnie prowadzi do refleksji nad tym, jak zapewnić bezpieczeństwo podczas ich użytkowania.
Bezpieczeństwo przede wszystkim – jak świadomie korzystać z prądu?
Rola uziemienia – dlaczego nigdy nie wolno go lekceważyć?
Jak już wspominałem, bolec uziemiający w gniazdku typu E to nie tylko element konstrukcyjny, ale przede wszystkim kluczowy element bezpieczeństwa. Jego fundamentalne znaczenie polega na ochronie przed porażeniem prądem. W przypadku jakiejkolwiek awarii urządzenia, na przykład uszkodzenia izolacji, która spowodowałaby, że metalowa obudowa znalazłaby się pod napięciem, bolec uziemiający natychmiast odprowadza ten niebezpieczny prąd do ziemi. Zapobiega to sytuacji, w której dotykając obudowy, sami stajemy się częścią obwodu elektrycznego. Ignorowanie roli uziemienia, na przykład poprzez stosowanie wtyczek bez bolca lub uszkadzanie połączenia uziemiającego, jest skrajnie niebezpieczne i może prowadzić do tragicznych w skutkach wypadków.
Przepięcia i wahania napięcia – realne zagrożenie czy mit?
Przepięcia, czyli nagłe i krótkotrwałe wzrosty napięcia w sieci, oraz wahania napięcia, będące długotrwałymi, choć zazwyczaj mniejszymi zmianami, są realnym zagrożeniem dla naszych urządzeń, zwłaszcza tych najbardziej zaawansowanych technologicznie i wrażliwych. Przyczyną przepięć mogą być wyładowania atmosferyczne (uderzenia pioruna w pobliżu linii energetycznych), awarie w sieci elektroenergetycznej, a nawet załączanie i wyłączanie dużych odbiorników. Skutkiem takich zdarzeń może być uszkodzenie lub całkowite zniszczenie podłączonych urządzeń, a także skrócenie ich żywotności. Choć dopuszczalne wahania napięcia w granicach ±10% są normą, przed groźnymi przepięciami warto się zabezpieczyć. Pomocne mogą być listwy zasilające wyposażone w ochronę przeciwprzepięciową, które absorbują nadmiar energii i chronią podłączony sprzęt.Najczęstsze błędy przy podłączaniu sprzętu AGD i RTV – jak ich unikać?
Aby zapewnić sobie i swoim bliskim bezpieczeństwo oraz długą żywotność urządzeń elektrycznych, warto unikać kilku najczęstszych błędów:
- Przeciążanie przedłużaczy i gniazdek: Podłączanie zbyt wielu urządzeń o dużej mocy do jednego przedłużacza lub gniazdka, co może prowadzić do przegrzania i pożaru. Zawsze sprawdzaj moc urządzeń i porównuj ją z dopuszczalną mocą przedłużacza lub obwodu.
- Używanie uszkodzonych kabli i wtyczek: Przetarte izolacje, złamane wtyczki czy luźne połączenia to potencjalne źródła zwarcia i porażenia prądem. Regularnie kontroluj stan kabli i wymieniaj je w przypadku uszkodzenia.
- Zasłanianie otworów wentylacyjnych: Urządzenia elektroniczne i AGD generują ciepło, które musi być odprowadzane. Zablokowanie otworów wentylacyjnych (np. przez ustawienie sprzętu zbyt blisko ściany lub zasłonięcie go) może prowadzić do przegrzania i uszkodzenia podzespołów.
- Nieprawidłowe używanie wtyczek uziemionych: Urządzenia wymagające uziemienia (zazwyczaj te z metalową obudową lub o większej mocy) muszą być podłączane do gniazdek z bolcem uziemiającym. Stosowanie adapterów uniemożliwiających uziemienie jest niebezpieczne.
- Samodzielne naprawy instalacji elektrycznej: Prace przy instalacji elektrycznej, takie jak wymiana gniazdek czy przewodów, powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka. Niewłaściwie wykonane połączenia mogą być przyczyną pożaru lub porażenia prądem.
Znajomość polskich standardów elektrycznych jest ważna, ale co w przypadku podróży zagranicznych? To naturalne pytanie, które prowadzi nas do porównania z innymi krajami.
Polskie gniazdko na tle świata – co warto wiedzieć przed podróżą?

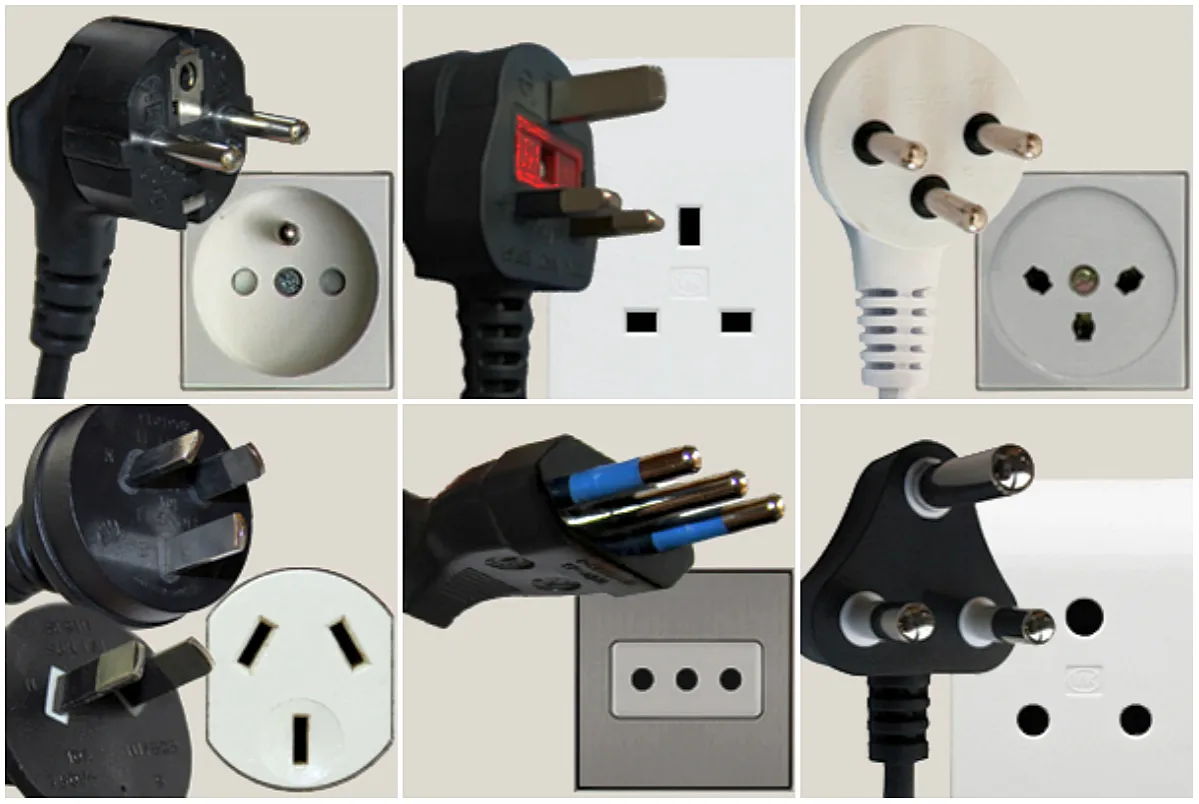

Europa kontra USA i Wielka Brytania – kluczowe różnice w napięciu i typach wtyczek
Podróżując po świecie, szybko zauważymy, że standardy elektryczne potrafią się znacznie różnić. W Polsce i większości krajów Unii Europejskiej obowiązuje napięcie znamionowe 230 V i częstotliwość 50 Hz, a najczęściej spotykane typy gniazdek to E i F. Sytuacja wygląda inaczej w Stanach Zjednoczonych, gdzie standardem jest niższe napięcie 120 V i częstotliwość 60 Hz, a wtyczki to zazwyczaj typy A i B. Wielka Brytania, mimo że również stosuje napięcie 230 V i częstotliwość 50 Hz, używa innego typu gniazdka typu G, które jest większe i wyposażone w trzy prostokątne bolce.
| Region | Napięcie | Częstotliwość | Typ wtyczki |
|---|---|---|---|
| Polska/UE | 230 V | 50 Hz | Typ E/F |
| USA | 120 V | 60 Hz | Typ A/B |
| Wielka Brytania | 230 V | 50 Hz | Typ G |
Te różnice mają praktyczne implikacje. W przypadku podróży do USA, samo użycie adaptera do wtyczki nie wystarczy potrzebny będzie również konwerter napięcia, ponieważ podłączenie urządzenia 230 V do sieci 120 V nie zadziała poprawnie, a w niektórych przypadkach może nawet uszkodzić urządzenie. W Wielkiej Brytanii, mimo podobnego napięcia, konieczny jest adapter zmieniający kształt wtyczki.
