Współczynnik mocy, oznaczany jako cos φ, to parametr, który często pojawia się na fakturach za energię elektryczną, zwłaszcza w przypadku firm. Może on znacząco wpływać na wysokość rachunków i efektywność całej instalacji. Zrozumienie tego zagadnienia jest kluczowe nie tylko dla przedsiębiorców, ale także dla właścicieli nowoczesnych instalacji, takich jak fotowoltaika, gdzie jego optymalizacja przynosi wymierne korzyści.
Tajemniczy "cos fi" na fakturze za prąd – co to jest i dlaczego kosztuje Cię pieniądze?
W świecie energii elektrycznej, gdzie każdy kilowat ma znaczenie, współczynnik mocy cos φ jest kluczowym wskaźnikiem efektywności. Jego wartość bezpośrednio przekłada się na to, jak skutecznie wykorzystujemy energię, którą kupujemy. Niska wartość cos φ to nie tylko teoretyczny problem techniczny, ale przede wszystkim realne koszty, które mogą znacząco obciążyć budżet firmy.Współczynnik mocy cos(φ) odczarowany: Prosta definicja dla każdego
Czym właściwie jest ten tajemniczy współczynnik mocy cos φ? Najprościej mówiąc, jest to miara tego, jak efektywnie energia elektryczna jest wykorzystywana do wykonania użytecznej pracy. Wyobraźmy sobie, że kupujemy energię, a chcemy, aby jak najwięcej z niej zamieniło się w światło, ruch czy ciepło. Idealnie byłoby, gdyby cały pobierany prąd wykonywał właśnie taką pracę. Właśnie temu służy współczynnik mocy mówi nam, jaki procent energii, którą dostarczamy do urządzenia, faktycznie przekłada się na jego działanie. Najlepsza możliwa wartość to 1, czyli 100% efektywności. Im niższa wartość cos φ, tym więcej energii jest „marnowane” lub wykorzystywane w sposób nieproduktywny.
Moc czynna, bierna i pozorna – poznaj trzech muszkieterów Twojej instalacji elektrycznej
Aby w pełni zrozumieć koncepcję współczynnika mocy, musimy poznać trzech głównych graczy w naszej instalacji elektrycznej: moc czynną (P), moc bierną (Q) i moc pozorną (S). Można to porównać do kufelka piwa: moc czynna to czyste piwo, które pijemy i które nas odżywia (wykonuje użyteczną pracę). Moc pozorna to cały kufel, łącznie z pianką to całkowita moc, którą dostajemy od dostawcy. A moc bierna? To ta pianka. Jest niezbędna, bo bez niej piwo nie byłoby tak przyjemne (jest potrzebna do działania pewnych urządzeń), ale sama w sobie nie daje nam żadnych wartości odżywczych (nie wykonuje użytecznej pracy). W instalacjach elektrycznych moc czynna (P) jest tą, która zasila żarówki, silniki, grzałki wykonuje naszą pracę. Moc bierna (Q) jest potrzebna do wytworzenia pola magnetycznego w silnikach, transformatorach czy cewkach, albo pola elektrycznego w kondensatorach. Moc pozorna (S) to suma wektorowa mocy czynnej i biernej to ta, którą musimy dostarczyć z sieci, aby wszystko działało.
Trójkąt mocy, czyli jak wizualnie zrozumieć relacje między mocami
Relacje między tymi trzema rodzajami mocy najlepiej obrazuje tzw. trójkąt mocy. Jest to trójkąt prostokątny, gdzie przyprostokątne to moc czynna (P) i moc bierna (Q), a przeciwprostokątna to moc pozorna (S). Kąt między mocą czynną a pozorną to właśnie nasz kąt φ. Współczynnik mocy cos φ jest po prostu cosinusem tego kąta. Im większa moc bierna (czyli „pianka”), tym większy kąt φ, a co za tym idzie niższy cos φ. Naszym celem jest zminimalizowanie mocy biernej, aby kąt φ był jak najmniejszy, a cos φ jak najbliższy 1. Wtedy cała dostarczana moc pozorna jest w dużej mierze mocą czynną, wykonującą pracę.
Dlaczego niski współczynnik mocy to realny problem finansowy i techniczny?
Niski współczynnik mocy to nie tylko kwestia teoretyczna czy estetyczna. W praktyce przekłada się on na konkretne problemy, z którymi możemy się spotkać na co dzień, a które generują dodatkowe koszty i obniżają ogólną sprawność naszej instalacji elektrycznej.
Opłaty za energię bierną: Kiedy i dlaczego dostawca energii wystawia kary?
W Polsce, zgodnie z przepisami, odbiorcy energii elektrycznej, zwłaszcza ci z taryfami przemysłowymi (A, B, C), są rozliczani nie tylko z mocy czynnej, ale także z poboru i oddawania mocy biernej. Dostawcy energii, tacy jak PGE, Tauron czy Enea, stosują kary za tzw. ponadumowny pobór mocy biernej. Standardowo, jeśli współczynnik mocy (cos φ) spadnie poniżej wartości około 0,93 (co odpowiada tangensowi kąta strat tg φ = 0,4) dla mocy biernej indukcyjnej, naliczane są dodatkowe opłaty. Co gorsza, w przypadku mocy biernej pojemnościowej, każda jej ilość oddana do sieci może podlegać opłacie. Oznacza to, że posiadanie urządzeń generujących moc bierną pojemnościową, nawet jeśli nie przekraczamy limitów dla mocy indukcyjnej, może generować nieoczekiwane koszty.
Jak czytać fakturę za prąd? Gdzie szukać informacji o cos(φ) i tg(φ)?
Aby świadomie zarządzać kosztami energii, warto wiedzieć, gdzie na fakturze szukać informacji o współczynniku mocy. W przypadku faktur dla firm, zazwyczaj znajdziemy tam rubryki dotyczące poboru mocy czynnej (kWh) oraz mocy biernej (kVArh). Często podawany jest również bezpośrednio współczynnik mocy cos φ lub tangens kąta strat tg φ. Analiza tych danych pozwala ocenić, czy nasza instalacja pracuje efektywnie i czy nie grożą nam dodatkowe opłaty za moc bierną. Jest to kluczowy krok do identyfikacji potencjalnych problemów.
Ukryte koszty: Jak niska sprawność energetyczna obciąża Twoją sieć i urządzenia
Poza bezpośrednimi opłatami za moc bierną, niski współczynnik mocy generuje szereg innych, często niedocenianych kosztów. Większa ilość mocy biernej w instalacji oznacza, że przez przewody musi płynąć większy prąd, aby dostarczyć tę samą moc czynną. To z kolei prowadzi do zwiększonych strat energii w postaci ciepła wydzielanego w kablach i urządzeniach. Instalacja nagrzewa się bardziej, co skraca żywotność izolacji i innych komponentów. Ponadto, nadmierne obciążenie transformatorów i innych elementów sieci energetycznej może prowadzić do ich szybszego zużycia i awarii. W dłuższej perspektywie, niska sprawność energetyczna obciąża całą infrastrukturę.
Kto jest najbardziej narażony na wysokie opłaty za moc bierną?
Problem niskiego współczynnika mocy i związanych z nim opłat nie dotyczy wszystkich w równym stopniu. Pewne grupy odbiorców i rodzaje działalności są szczególnie narażone na generowanie mocy biernej, co może prowadzić do znaczących kosztów.
Przedsiębiorstwa i zakłady produkcyjne: Główne źródła mocy biernej indukcyjnej
Przedsiębiorstwa, a zwłaszcza zakłady produkcyjne, są tradycyjnie głównymi generatorami mocy biernej indukcyjnej. Wynika to z wszechobecności urządzeń, które do swojego działania potrzebują pola magnetycznego. Mowa tu przede wszystkim o silnikach elektrycznych, które napędzają maszyny produkcyjne, pompy czy wentylatory. Również transformatory, dławiki, a nawet niektóre rodzaje oświetlenia (np. starsze świetlówki) czy piece indukcyjne, intensywnie pobierają moc bierną indukcyjną. Im większa skala produkcji i im więcej takich urządzeń pracuje jednocześnie, tym większe jest zapotrzebowanie na moc bierną, a co za tym idzie ryzyko przekroczenia dopuszczalnych norm i naliczenia kar.
Nowoczesne biura i oświetlenie LED: Cicha pułapka mocy biernej pojemnościowej
Współczesne biura i nowoczesne instalacje również mogą stać się źródłem problemów z mocą bierną, choć tym razem często mamy do czynienia z mocą bierną pojemnościową. Zasilacze impulsowe, które znajdują się w niemal każdym urządzeniu elektronicznym od komputerów, przez serwery, po ładowarki potrafią generować moc bierną pojemnościową. Podobnie jest z nowoczesnym oświetleniem LED, które często wymaga zasilaczy o charakterze pojemnościowym. Długie linie kablowe, zwłaszcza te o dużej średnicy, również mogą wykazywać właściwości pojemnościowe. Problem mocy biernej pojemnościowej jest często niedoceniany, ponieważ jej charakter jest inny niż indukcyjny, a jej wpływ na rachunki może być równie dotkliwy, zwłaszcza gdy dostawca energii nalicza opłaty za każdą jej ilość oddaną do sieci.
Rola cos(φ) w fotowoltaice: Nowe wyzwania dla prosumentów i firm
Instalacje fotowoltaiczne, choć przynoszą wiele korzyści, wprowadzają również nowe wyzwania związane ze współczynnikiem mocy. Falowniki fotowoltaiczne, które zamieniają prąd stały z paneli na prąd zmienny do sieci, mogą w pewnych warunkach pracy wprowadzać do sieci moc bierną, najczęściej o charakterze pojemnościowym. Szczególnie problematyczne może być to w okresach niskiego nasłonecznienia lub gdy instalacja jest przewymiarowana w stosunku do bieżącego zużycia. Prosumenci i firmy posiadające instalacje PV muszą zatem zwracać uwagę nie tylko na produkcję energii czynnej, ale także na to, jak ich instalacja wpływa na bilans mocy biernej w sieci. Niewłaściwe zarządzanie tym aspektem może prowadzić do nieoczekiwanych opłat lub problemów z integracją z siecią energetyczną.
Jak skutecznie poprawić współczynnik mocy? Praktyczny przewodnik po kompensacji
Posiadanie niskiego współczynnika mocy nie musi oznaczać nieuniknionych, wysokich rachunków. Istnieją sprawdzone metody, które pozwalają na skuteczną poprawę tego parametru i odzyskanie kontroli nad kosztami energii elektrycznej.
Krok 1: Audyt energetyczny – jak sprawdzić i zinterpretować swój współczynnik mocy?
Pierwszym i kluczowym krokiem do rozwiązania problemu niskiego cos φ jest przeprowadzenie dokładnego audytu energetycznego. Polega on na szczegółowej analizie zużycia energii elektrycznej w danej instalacji. Specjaliści dokonują pomiarów mocy czynnej, biernej, pozornej, a także prądów i napięć w różnych punktach sieci. Analizują charakterystykę pracy poszczególnych urządzeń, identyfikując te, które generują największe ilości mocy biernej. Na podstawie zebranych danych można precyzyjnie określić, jaki jest aktualny współczynnik mocy, jaki jest jego charakter (indukcyjny czy pojemnościowy) i jakie są jego przyczyny. Dopiero taka kompleksowa analiza pozwala na dobór optymalnego rozwiązania.

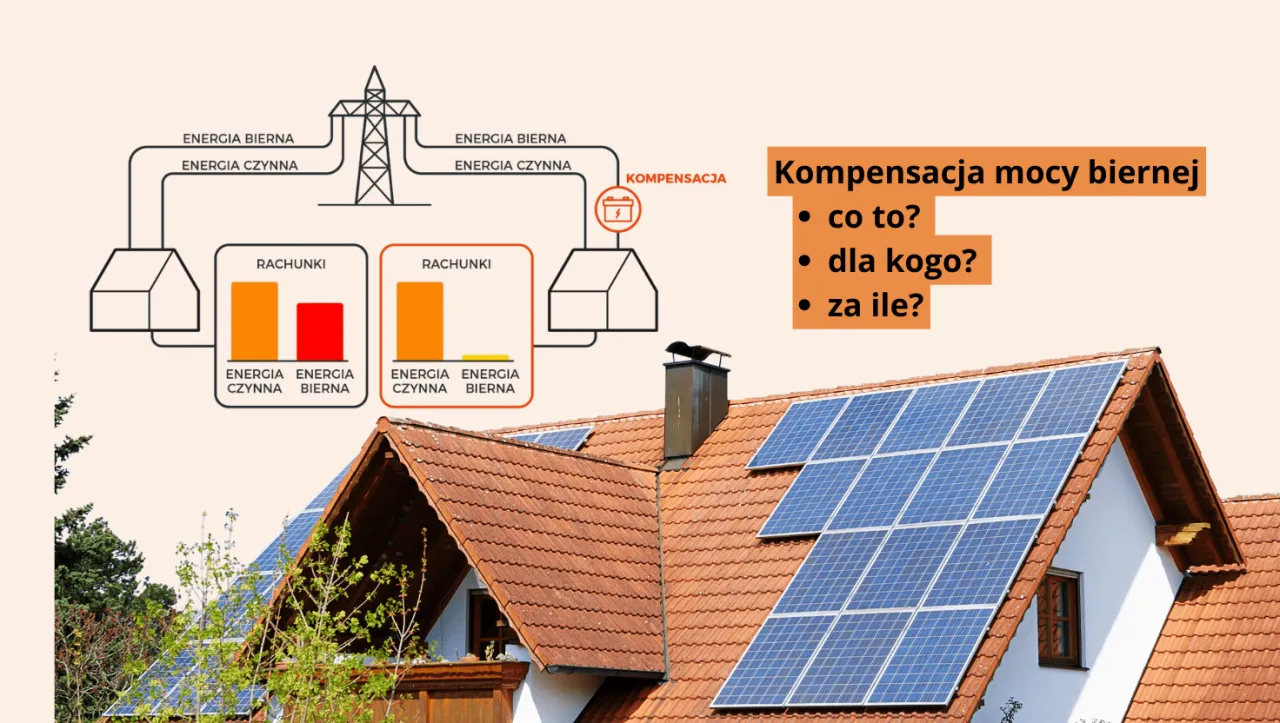

Krok 2: Kompensacja mocy biernej – co to jest i na czym polega?
Kompensacja mocy biernej to główna i najskuteczniejsza metoda poprawy współczynnika mocy. Jej zasada działania jest prosta: polega na wprowadzeniu do instalacji mocy biernej o charakterze przeciwnym do tej, którą pobierają odbiorniki. Jeśli nasze urządzenia generują nadmiar mocy biernej indukcyjnej (np. silniki), stosujemy urządzenia generujące moc bierną pojemnościową (kondensatory). Jeśli z kolei mamy nadmiar mocy biernej pojemnościowej (np. zasilacze LED), używamy urządzeń generujących moc bierną indukcyjną (dławiki). Celem jest zbilansowanie mocy biernej tak, aby jej całkowita ilość w sieci była jak najmniejsza, co naturalnie podnosi współczynnik mocy cos φ.Krok 3: Dobór odpowiedniego rozwiązania – baterie kondensatorów czy dławiki?
Wybór konkretnego rozwiązania kompensacyjnego zależy od charakteru mocy biernej w naszej instalacji. W zdecydowanej większości przypadków, gdy dominują silniki i transformatory, stosuje się baterie kondensatorów. Są to zestawy kondensatorów o odpowiednio dobranej mocy, które podłączone do sieci generują moc bierną pojemnościową, neutralizując moc bierną indukcyjną. W sytuacjach, gdy problemem jest nadmiar mocy biernej pojemnościowej (np. w instalacjach z dużą ilością elektroniki, oświetlenia LED, lub długimi liniami kablowymi), konieczne może być zastosowanie dławików kompensacyjnych. Dławiki te wprowadzają do sieci moc bierną indukcyjną, równoważąc moc pojemnościową. Kluczowe jest precyzyjne obliczenie potrzebnej mocy kompensacyjnej i prawidłowy dobór urządzeń, aby nie pogorszyć sytuacji.
Czy inwestycja w kompensację szybko się zwraca? Analiza kosztów i korzyści
Inwestycja w systemy kompensacji mocy biernej jest często postrzegana jako koszt, jednak w rzeczywistości jest to inwestycja, która bardzo szybko się zwraca. Podstawową korzyścią jest eliminacja lub znaczące zmniejszenie opłat karnych za ponadumowny pobór mocy biernej. W wielu przypadkach, dzięki unikaniu tych kar, koszt systemu kompensacji zwraca się w ciągu zaledwie kilku miesięcy do dwóch lat. Ale to nie wszystko. Poprawa współczynnika mocy prowadzi również do zmniejszenia strat energii w przewodach, co oznacza mniejsze zużycie prądu i dodatkowe oszczędności. Ponadto, odciążenie transformatorów i innych elementów sieci wydłuża ich żywotność, redukując ryzyko kosztownych awarii i przestojów w produkcji. To kompleksowe rozwiązanie, które przynosi wymierne korzyści finansowe i techniczne.
Optymalny cos(φ) na co dzień: Dobre praktyki i prewencja
Utrzymanie wysokiego współczynnika mocy to nie tylko kwestia jednorazowej inwestycji w kompensację. To również codzienne praktyki i świadome decyzje, które mogą znacząco wpłynąć na efektywność energetyczną naszej instalacji w dłuższej perspektywie.
Świadomy dobór urządzeń: Jak nowoczesne silniki i zasilacze wpływają na sieć?
Jednym z najprostszych sposobów na zapobieganie problemom z mocą bierną jest świadomy wybór urządzeń elektrycznych. Producenci coraz częściej oferują silniki elektryczne o wysokiej sprawności, które charakteryzują się niższym poborem mocy biernej. Podobnie jest z zasilaczami wiele nowoczesnych urządzeń elektronicznych (komputery, monitory, oświetlenie LED) wyposażonych jest w układy aktywnej korekcji współczynnika mocy (PFC Power Factor Correction). Zastosowanie takich urządzeń znacząco poprawia cos φ, zmniejszając potrzebę stosowania zewnętrznych systemów kompensacji i obciążenie sieci. Wybierając nowe urządzenia, warto zwrócić uwagę na ich parametry energetyczne.Regularne przeglądy instalacji jako klucz do unikania problemów
Instalacja elektryczna, podobnie jak każdy inny system, wymaga regularnych przeglądów i konserwacji. Pozwala to na wczesne wykrywanie potencjalnych problemów, które mogą wpływać na współczynnik mocy. Z czasem izolacja przewodów może ulegać degradacji, połączenia mogą się poluzować, a elementy instalacji mogą zacząć pracować mniej efektywnie. Regularne przeglądy, wykonywane przez wykwalifikowanych elektryków, umożliwiają identyfikację takich usterek, zanim przerodzą się one w poważne problemy, generujące straty energii lub prowadzące do awarii. To prosta, ale niezwykle ważna praktyka prewencyjna.
Przeczytaj również: Symbole elektryczne - Odczytaj każdy schemat bez problemu
Przyszłość zarządzania energią: Inteligentne systemy kompensacji w dobie Przemysłu 4.0
Wraz z rozwojem technologii i koncepcji Przemysłu 4.0, obserwujemy ewolucję systemów zarządzania energią. Coraz większą rolę odgrywają inteligentne systemy kompensacji mocy biernej. Są to zaawansowane układy, które w czasie rzeczywistym monitorują parametry sieci i automatycznie dostosowują moc kompensacyjną, aby utrzymać optymalny współczynnik mocy. Wykorzystują one algorytmy sterowania, analizę danych i komunikację z innymi elementami inteligentnej sieci. Tego typu rozwiązania oferują nie tylko maksymalną efektywność energetyczną i minimalizację kosztów, ale także przyczyniają się do stabilizacji sieci energetycznej, co jest kluczowe w obliczu rosnącej liczby rozproszonych źródeł energii.
