Skróty w elektryce - Rozszyfruj schematy i zadbaj o bezpieczeństwo

W świecie elektryczności, gdzie precyzja i bezpieczeństwo są absolutnym priorytetem, znajomość skrótów i oznaczeń jest równie ważna jak umiejętność posługiwania się narzędziami. Ten artykuł stanowi kompleksowy przewodnik po kluczowych akronimach i symbolach, które pozwalają na zrozumienie schematów, dokumentacji technicznej i prawidłowe wykonanie instalacji. Niezależnie od tego, czy jesteś doświadczonym elektrykiem, czy dopiero stawiasz pierwsze kroki w tej dziedzinie, opanowanie tych podstawowych zasad znacząco ułatwi Ci pracę i zminimalizuje ryzyko błędów.

Dlaczego bez znajomości skrótów elektrycznych ani rusz? Fundament bezpieczeństwa i profesjonalizmu

Praca z prądem elektrycznym wymaga nie tylko wiedzy technicznej, ale także umiejętności precyzyjnego komunikowania się za pomocą uniwersalnego języka symboli i skrótów. Bez ich zrozumienia, nawet najbardziej doświadczony fachowiec może popełnić błąd, który będzie miał poważne konsekwencje. Znajomość tych podstawowych oznaczeń to nie tylko kwestia profesjonalizmu, ale przede wszystkim fundament bezpieczeństwa zarówno dla instalatora, jak i dla użytkowników końcowych instalacji. Pozwala na prawidłowe wykonanie prac, uniknięcie awarii i zapewnienie długiej żywotności urządzeń elektrycznych.

Jak unikać kosztownych pomyłek na budowie i w domu?

Niewłaściwa interpretacja skrótów na schemacie może prowadzić do podłączenia urządzeń w sposób niezgodny z przeznaczeniem, co skutkuje ich uszkodzeniem, a w skrajnych przypadkach nawet pożarem. Wyobraźmy sobie sytuację, w której przez pomyłkę podłączymy urządzenie wymagające prądu stałego (DC) do instalacji z prądem przemiennym (AC). Rezultat jest łatwy do przewidzenia szybkie zniszczenie sprzętu i potencjalne zagrożenie. Podobnie, błędne oznaczenie przewodów fazowych i ochronnych może skutkować nieprawidłowym działaniem zabezpieczeń, a w najgorszym scenariuszu śmiertelnym porażeniem prądem. Te błędy nie tylko generują koszty napraw, ale przede wszystkim niosą ze sobą ryzyko utraty zdrowia lub życia.

Odczytywanie schematów jak profesjonalista – dlaczego to takie ważne?

Schematy elektryczne to nic innego jak techniczny język, którym posługują się projektanci, instalatorzy i serwisanci. Płynne odczytywanie skrótów i symboli na tych diagramach jest kluczowe dla każdej osoby związanej z branżą. Pozwala to na szybką i trafną diagnozę problemu, prawidłowe zaplanowanie i wykonanie instalacji, a także na efektywną komunikację w zespole projektowym czy wykonawczym. Kiedy potrafisz "czytać" schemat, rozumiesz logikę układu, przewidujesz jego działanie i potrafisz zidentyfikować potencjalne problemy, zanim jeszcze się pojawią. To cecha prawdziwego profesjonalisty.

Podstawowe skróty i oznaczenia, które każdy musi znać na pamięć

Istnieje grupa skrótów i oznaczeń, które stanowią absolutną podstawę w elektryce. Ich znajomość jest niezbędna do codziennej pracy, zrozumienia nawet najprostszych instalacji i bezpiecznego wykonywania podstawowych czynności. Zaniedbanie tej wiedzy jest jak próba budowania domu bez fundamentów prędzej czy później konstrukcja zacznie się chwiać.

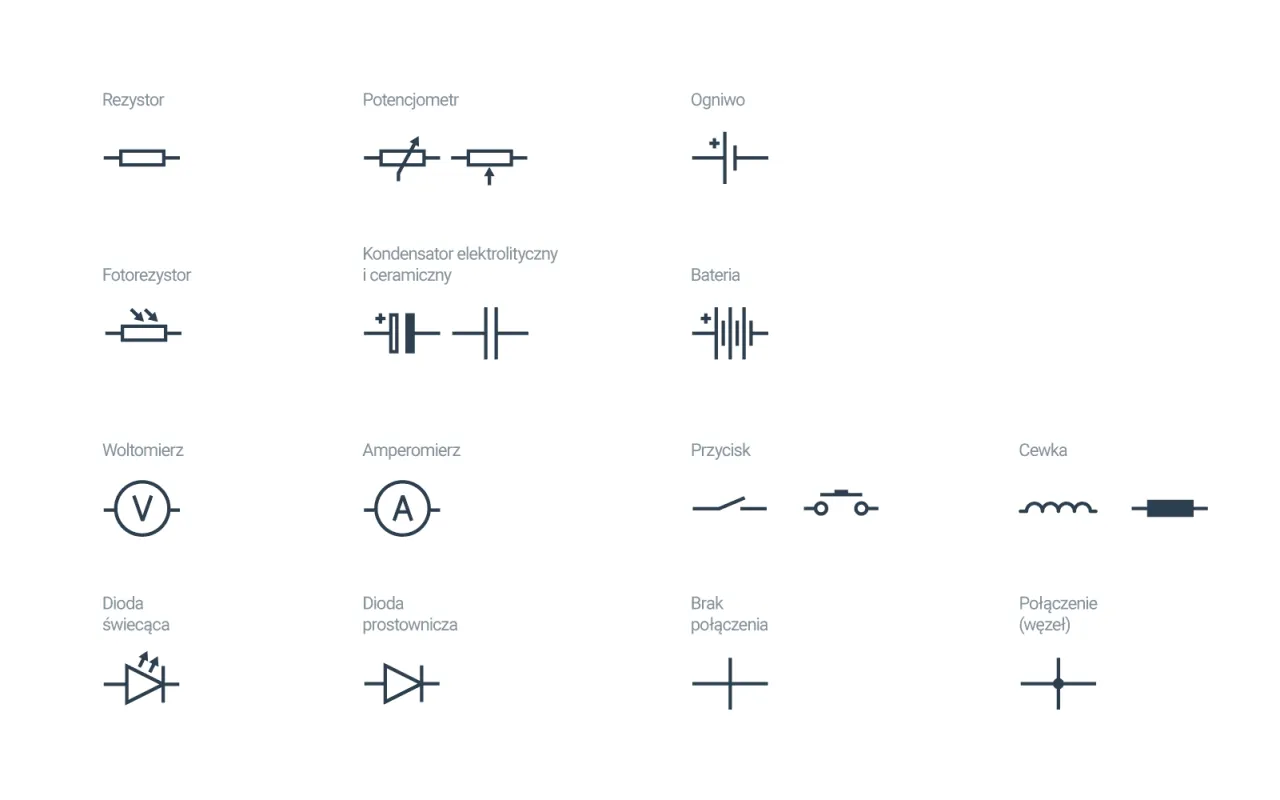

Przewody pod kontrolą: Co oznaczają litery L, N, PE i dlaczego ich pomylenie jest niebezpieczne?

W każdej instalacji elektrycznej mamy do czynienia z kilkoma kluczowymi przewodami. Przewód L (fazowy) jest tym, który dostarcza napięcie. Przewód N (neutralny) stanowi drogę powrotną dla prądu. Z kolei przewód PE (Protective Earth) to przewód ochronny, który łączy obudowy metalowe urządzeń z ziemią, zapewniając bezpieczeństwo w przypadku awarii izolacji. Zgodnie z Polskimi Normami, takimi jak PN-HD 308 S2: 2007, przewody te mają określone kolory izolacji: L zazwyczaj brązowy lub czarny, N niebieski, a PE żółto-zielony. Pomylenie tych przewodów jest skrajnie niebezpieczne podłączenie fazy do przewodu ochronnego może spowodować zwarcie i uszkodzenie sprzętu, a nawet zagrożenie życia.

Instalacja jedno- a trójfazowa: Różnice w oznaczeniach L1, L2, L3

Podstawowa instalacja domowa zazwyczaj korzysta z prądu jednofazowego, gdzie mamy jeden przewód fazowy (L) i neutralny (N). Jednak w przypadku zasilania większych odbiorników, takich jak silniki elektryczne czy piece, stosuje się instalację trójfazową. W niej występują trzy przewody fazowe, które są oznaczone jako L1, L2 i L3. Każda z tych faz dostarcza napięcie przesunięte w fazie względem pozostałych, co pozwala na bardziej efektywne zasilanie urządzeń o dużym poborze mocy. Poprawne rozróżnienie i podłączenie tych przewodów jest kluczowe dla prawidłowego działania urządzeń trójfazowych.

Prąd stały (DC) a prąd przemienny (AC) – kluczowe rozróżnienie

Dwa podstawowe rodzaje prądu, z którymi mamy do czynienia w elektryce, to prąd przemienny (AC Alternating Current) i prąd stały (DC Direct Current). Prąd przemienny to ten, który znamy z naszych gniazdek jego kierunek i wartość cyklicznie się zmieniają. Jest on powszechnie stosowany w sieciach energetycznych i większości urządzeń domowych. Prąd stały natomiast płynie zawsze w jednym kierunku, ze stałą wartością napięcia. Znajdziemy go w bateriach, akumulatorach, a także w zasilaczach wielu urządzeń elektronicznych, które przekształcają prąd AC na DC. Pomylenie tych dwóch typów prądu może prowadzić do uszkodzenia sprzętu, który jest zaprojektowany do pracy tylko z jednym z nich.

Podstawowe jednostki w elektryce: V, A, W, kWh, Ω – co mówią o Twojej instalacji?

Aby w pełni zrozumieć parametry urządzeń i instalacji elektrycznych, musimy znać podstawowe jednostki miary:

V (Wolt)

Jednostka napięcia elektrycznego. Określa "siłę", z jaką prąd przepływa przez obwód.

A (Amper)

Jednostka natężenia prądu elektrycznego. Mówi o ilości ładunku przepływającego przez obwód w jednostce czasu.

W (Wat)

Jednostka mocy elektrycznej. Określa, ile energii jest zużywane lub generowane w jednostce czasu. Jest to iloczyn napięcia i natężenia prądu (P = V * A).

kWh (Kilowatogodzina)

Jednostka energii elektrycznej. Jest powszechnie używana do rozliczania zużycia prądu przez odbiorców. Oznacza zużycie mocy 1 kilowata przez 1 godzinę.

Ω (Ohm)

Jednostka oporu elektrycznego. Określa, jak bardzo materiał stawia opór przepływowi prądu. Zgodnie z prawem Ohma, R = V / A.

Aparatura zabezpieczająca w Twojej rozdzielnicy – rozszyfrowujemy najważniejsze akronimy

Rozdzielnica elektryczna to serce każdej instalacji, a jej kluczowym elementem jest aparatura zabezpieczająca. Te niewielkie urządzenia odgrywają nieocenioną rolę w ochronie ludzi przed porażeniem prądem oraz mienia przed skutkami awarii, takich jak przeciążenia czy zwarcia. Zrozumienie ich oznaczeń i funkcji jest absolutnie kluczowe dla każdego, kto zajmuje się elektryką.

RCD (Wyłącznik różnicowoprądowy) – cichy strażnik Twojego życia

RCD, czyli Residual Current Device, to wyłącznik różnicowoprądowy. Jego głównym zadaniem jest ochrona życia ludzkiego. Działa na zasadzie porównywania prądu płynącego w przewodzie fazowym z prądem wracającym przewodem neutralnym. Jeśli wystąpi różnica (co oznacza, że prąd "ucieka" inną drogą, np. przez ciało człowieka dotykającego uszkodzonego urządzenia), RCD natychmiast przerywa obwód. Jest to jedno z najważniejszych zabezpieczeń w każdej instalacji, zwłaszcza w miejscach narażonych na wilgoć, takich jak łazienki czy kuchnie.

MCB (Wyłącznik nadprądowy) – jak chroni instalację przed przeciążeniem i zwarciem?

MCB, czyli Miniature Circuit Breaker, to powszechnie znany jako "eska" wyłącznik nadprądowy. Jego zadaniem jest ochrona instalacji elektrycznej przed skutkami przeciążenia (gdy pobór prądu jest zbyt duży przez dłuższy czas) oraz zwarcia (nagłego, bardzo silnego przepływu prądu). Wyłącznik ten automatycznie rozłącza obwód, gdy prąd przekroczy bezpieczny poziom, zapobiegając w ten sposób przegrzewaniu się przewodów, uszkodzeniu urządzeń, a nawet pożarowi. MCB jest podstawowym elementem każdej rozdzielnicy.

SPD (Ogranicznik przepięć) – czy jest niezbędny do ochrony sprzętu AGD i RTV?

SPD, czyli Surge Protection Device, to ogranicznik przepięć. Jego główną funkcją jest ochrona urządzeń elektrycznych i elektronicznych przed nagłymi, krótkotrwałymi skokami napięcia. Takie przepięcia mogą być spowodowane na przykład wyładowaniami atmosferycznymi (uderzeniem pioruna w pobliżu linii energetycznej) lub przepięciami sieciowymi. Chociaż nie jest to zabezpieczenie obowiązkowe w każdej instalacji, jego stosowanie jest wysoce zalecane, szczególnie tam, gdzie znajduje się drogi i wrażliwy sprzęt AGD i RTV. SPD "ściąga" nadmiar napięcia do ziemi, chroniąc podłączone urządzenia.

Charakterystyki wyłączników B, C, D – którą wybrać do gniazdek, a którą do silnika?

Wyłączniki nadprądowe (MCB) posiadają różne charakterystyki wyzwalania, oznaczone literami B, C lub D. Określają one, przy jakim nadmiarze prądu wyłącznik zadziała:

• Charakterystyka B: Wyzwala przy prądzie 3-5 razy większym niż znamionowy. Stosowana głównie do ochrony obwodów oświetleniowych i gniazd ogólnego przeznaczenia, gdzie nie ma odbiorników o dużych prądach rozruchowych.
• Charakterystyka C: Wyzwala przy prądzie 5-10 razy większym niż znamionowy. Jest to najczęściej stosowana charakterystyka dla obwodów gniazd ogólnego użytku, a także dla urządzeń, które mogą generować chwilowe, większe prądy rozruchowe, np. niektóre silniki czy transformatory.
• Charakterystyka D: Wyzwala przy prądzie 10-20 razy większym niż znamionowy. Używana do ochrony obwodów zasilających urządzenia o bardzo dużych prądach rozruchowych, takie jak silniki przemysłowe, spawarki czy piece indukcyjne.

Wybór odpowiedniej charakterystyki jest kluczowy, aby uniknąć fałszywych wyzwoleń wyłącznika przy normalnej pracy urządzenia, a jednocześnie zapewnić skuteczną ochronę przed zwarciem.

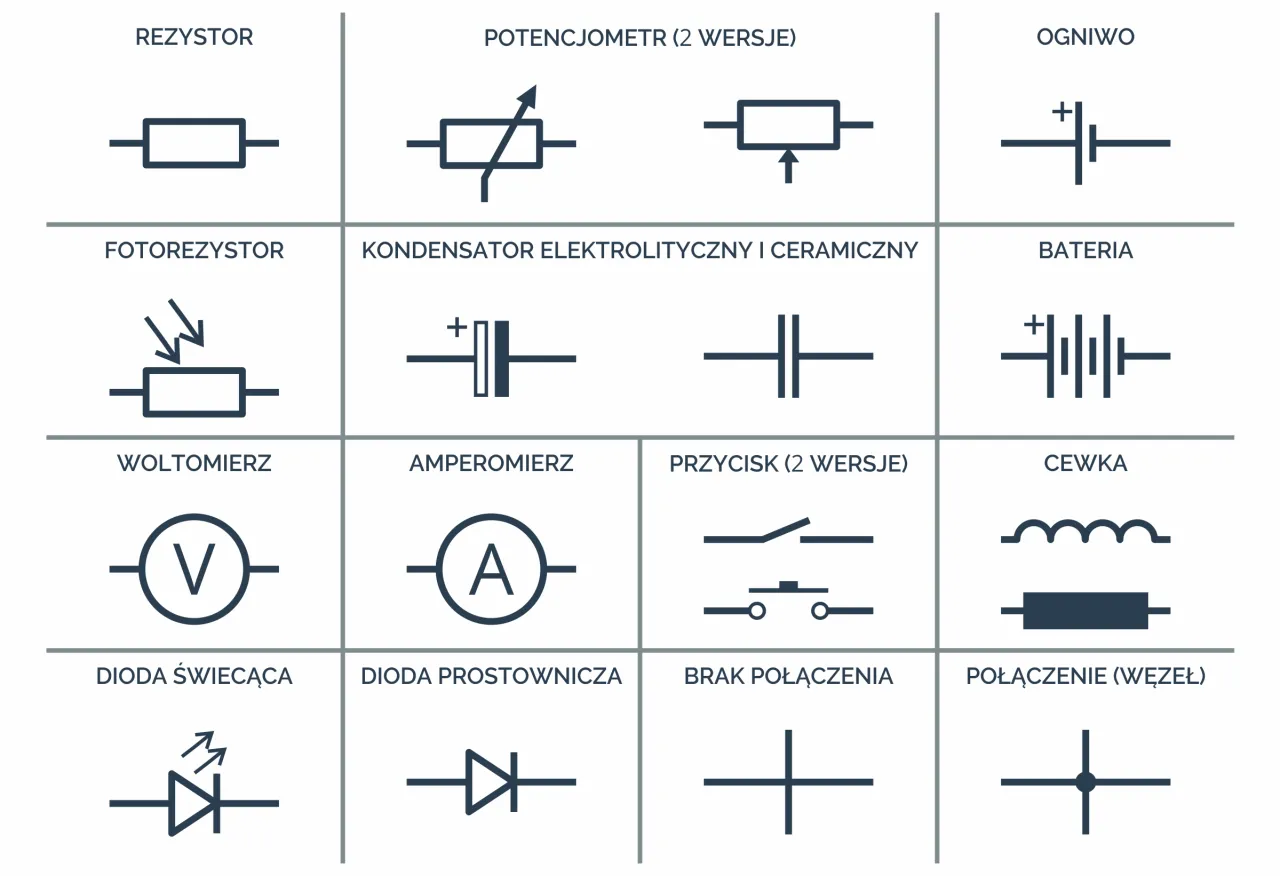

Skróty na schematach i w dokumentacji technicznej – przewodnik dla zaawansowanych

Poza podstawowymi oznaczeniami, w dokumentacji technicznej i na schematach elektrycznych spotkamy się z bardziej złożonymi skrótami i kodami, które precyzyjnie opisują poszczególne elementy instalacji. Ich znajomość jest nieodzowna przy pracy z projektami instalacji elektrycznych, diagnostyce oraz tworzeniu dokumentacji powykonawczej.

Zgodność z Polskimi Normami (np. PN-HD 308 S2: 2007 dla kolorów izolacji przewodów) gwarantuje bezpieczeństwo i jest podstawą do uzyskania niezbędnych pozwoleń.

Jak czytać oznaczenia na kablach i przewodach (np. YDYp, YKY, LGY)?

System oznaczania kabli i przewodów w Polsce jest dość rozbudowany i oparty na kodach literowych, które informują o konstrukcji i przeznaczeniu danego przewodu. Oto kilka popularnych przykładów:

• YDYp: Kabel płaski, przeznaczony do układania pod tynkiem w instalacjach budynków.
• YKY: Kabel elektroenergetyczny, z izolacją z polwinitu, do układania na stałe w ziemi, kanałach kablowych lub bezpośrednio na ścianach.
• LGY: Przewód miedziany jednodrutowy, izolowany, często stosowany w instalacjach niskiego napięcia, np. w puszkach instalacyjnych.

Każda litera w oznaczeniu ma swoje znaczenie, np. pierwsza litera często określa rodzaj izolacji, kolejne rodzaj żył, przeznaczenie czy sposób wykonania.

Kody literowe urządzeń według normy IEC (F, Q, M, K) – co oznaczają na projekcie?

Norma IEC 81346 wprowadziła ujednolicony system oznaczania urządzeń na schematach elektrycznych za pomocą kodów literowych. Pozwala to na jednoznaczne zidentyfikowanie funkcji danego elementu w układzie:

Znajomość tych kodów jest kluczowa dla szybkiego zorientowania się w schemacie i zrozumienia działania poszczególnych części instalacji.

Oznaczenia związane z oświetleniem i źródłami światła (LED, CRI, K, lm)

W dzisiejszych czasach coraz powszechniej stosuje się nowoczesne źródła światła, a ich parametry opisuje się za pomocą specyficznych skrótów i jednostek:

• LED (Light Emitting Diode): Dioda elektroluminescencyjna, energooszczędne źródło światła.
• CRI (Color Rendering Index): Współczynnik oddawania barw. Określa, jak wiernie źródło światła oddaje kolory w porównaniu do światła naturalnego. Im wyższy CRI (bliżej 100), tym barwy są bardziej naturalne.
• K (Kelwiny): Jednostka temperatury barwowej. Określa barwę światła niskie wartości (np. 2700K) oznaczają barwę ciepłą, żółtawą, a wysokie (np. 6000K) barwę zimną, białą lub niebieskawą.
• lm (lumeny): Jednostka strumienia świetlnego. Mierzy ilość światła emitowanego przez źródło. Im więcej lumenów, tym jaśniejsze światło.

Praktyczne zastosowanie wiedzy o skrótach – gdzie ich szukać i jak interpretować?

Zdobyta wiedza o skrótach i oznaczeniach elektrycznych znajduje swoje praktyczne zastosowanie w wielu codziennych sytuacjach. Umiejętność ich interpretacji pozwala na świadome podejmowanie decyzji, bezpieczne użytkowanie sprzętu i efektywne rozwiązywanie problemów.

Analiza tabliczki znamionowej urządzenia krok po kroku

Każde urządzenie elektryczne posiada tabliczkę znamionową, która jest jego "dowodem osobistym". Znajdziemy tam kluczowe informacje zapisane za pomocą skrótów i symboli:

1. Napięcie zasilania (V): Podaje wymagane napięcie, np. 230V AC lub 12V DC.
2. Moc (W) lub prąd znamionowy (A): Informuje o poborze energii przez urządzenie. Często podaje się oba parametry, pozwalając na obliczenie drugiego (np. W = V * A).
3. Częstotliwość (Hz): W przypadku prądu przemiennego, określa częstotliwość sieci, np. 50 Hz.
4. Stopień ochrony IP (np. IP20, IP44): Określa odporność urządzenia na wnikanie ciał stałych (pierwsza cyfra) i wody (druga cyfra).
5. Klasa izolacji: Oznacza poziom ochrony przed porażeniem prądem (np. klasa I, II, III).
6. Symbol uziemienia: Wskazuje na konieczność podłączenia przewodu ochronnego PE.

Dokładna analiza tych danych pozwala na prawidłowe podłączenie i bezpieczne użytkowanie urządzenia.

Wybór odpowiedniego osprzętu w hurtowni elektrycznej

Znajomość skrótów i norm jest nieoceniona podczas zakupów w hurtowni elektrycznej. Pozwala na świadomy wybór:

• Kabli i przewodów: Rozumiejąc oznaczenia typu YDYp czy YKY, wybierzesz przewód odpowiedni do danego zastosowania (np. pod tynk, do układania na zewnątrz).
• Osprzętu: Znając oznaczenia wyłączników (np. MCB B16 C25) czy gniazd (np. z uziemieniem, z przesłonami), dopasujesz je do wymagań instalacji i potrzeb użytkownika.
• Aparatura modułowa: Umiejętność odczytania parametrów RCD czy SPD pozwoli dobrać zabezpieczenia o odpowiedniej czułości i charakterystyce.

Dzięki temu masz pewność, że kupujesz produkty zgodne z normami i przeznaczone do konkretnych zadań.

Przeczytaj również: Jak rozpoznać układ sieci elektrycznej - Bezpieczeństwo domu

Zrozumienie protokołu z pomiarów elektrycznych

Po wykonaniu instalacji elektrycznej przeprowadza się szereg pomiarów, których wyniki są dokumentowane w protokole. Znajdziemy tam wiele skrótów, które informują o stanie technicznym instalacji:

• RCD test: Wynik pomiaru działania wyłącznika różnicowoprądowego.
• ZI (Impedancja pętli zwarcia): Określa wartość impedancji obwodu od źródła zasilania do punktu zwarcia. Niska wartość ZI jest kluczowa dla szybkiego zadziałania zabezpieczeń.
• Riso (Rezystancja izolacji): Mierzy opór izolacji przewodów. Niska wartość Riso może świadczyć o uszkodzeniu izolacji i ryzyku porażenia.
• Ω (Rezystancja uziemienia): Określa wartość rezystancji układu uziemiającego.

Interpretacja tych danych pozwala ocenić bezpieczeństwo instalacji i ewentualnie zaplanować niezbędne prace naprawcze.
