Rozpoznanie układu sieci elektrycznej w domu to nie tylko kwestia techniczna, ale przede wszystkim fundamentalny element zapewnienia bezpieczeństwa Tobie i Twojej rodzinie. Zrozumienie, jak poprowadzona jest instalacja, jest kluczowe nie tylko podczas planowania remontów czy podłączania nowych urządzeń, ale także dla ogólnego, codziennego użytkowania prądu. Ten praktyczny przewodnik pomoże Ci zidentyfikować, z jakim typem sieci masz do czynienia.
Kluczowe kroki do rozpoznania układu sieci elektrycznej w Twoim domu dla bezpieczeństwa
- W polskich instalacjach niskiego napięcia najczęściej spotykane są układy TN-C, TN-S i TN-C-S, rzadziej TT i IT.
- Rozpoznanie układu jest kluczowe dla bezpieczeństwa, planowania remontów i prawidłowego doboru urządzeń.
- Identyfikacja opiera się na analizie liczby i kolorów przewodów w rozdzielnicy oraz gniazdkach.
- Przewody PE (żółto-zielony), N (niebieski) i PEN (żółto-zielony z niebieskimi końcówkami) odgrywają kluczową rolę.
- Układ TN-C, powszechny w starszym budownictwie, niesie ze sobą ryzyko i uniemożliwia stosowanie RCD.
- W razie wątpliwości lub potrzeby modernizacji zawsze należy skonsultować się z wykwalifikowanym elektrykiem.
Dlaczego rozpoznanie układu sieci w Twoim domu jest kluczowe dla bezpieczeństwa?
Bezpieczeństwo użytkowania instalacji elektrycznej jest priorytetem, a jego fundamentem jest prawidłowe rozpoznanie typu sieci. Niewłaściwie dobrany osprzęt, nieprzemyślana modernizacja czy podłączenie urządzeń o dużym poborze mocy do instalacji nieprzystosowanej do takich obciążeń mogą prowadzić do groźnych w skutkach zdarzeń. Mowa tu nie tylko o uszkodzeniu sprzętu elektronicznego, ale przede wszystkim o ryzyku porażenia prądem, które może mieć tragiczne konsekwencje, a także o możliwości wystąpienia pożaru. Wiedza o tym, jaki układ sieci elektrycznej znajduje się w Twoim domu, pozwala świadomie planować wszelkie prace związane z elektrycznością.
Według danych elektro-spark.pl, zrozumienie specyfiki układu sieciowego jest niezbędne do zapewnienia zgodności z obowiązującymi normami bezpieczeństwa, co przekłada się na ochronę życia i zdrowia domowników.
Po co Ci ta wiedza? Planowanie remontu a typ instalacji elektrycznej
Planując remont, często myślimy o zmianach estetycznych lub funkcjonalnych, zapominając o ukrytej infrastrukturze instalacji elektrycznej. Typ sieci ma tu kluczowe znaczenie. Na przykład, w starszych instalacjach typu TN-C, gdzie nie ma oddzielnego przewodu ochronnego, nie można zainstalować nowoczesnych gniazd z bolcem uziemiającym ani stosować wyłączników różnicowoprądowych (RCD), które są podstawowym zabezpieczeniem w nowych budynkach. Modernizacja instalacji elektrycznej często wymaga dostosowania jej do wymogów współczesnych standardów, co może wiązać się z koniecznością wymiany okablowania, a nawet całej rozdzielnicy.
Zanim podłączysz nowe urządzenie – sprawdź, czy Twoja instalacja jest na to gotowa
Nowy, energochłonny sprzęt AGD, klimatyzacja czy nawet zaawansowany system audio zanim podłączysz takie urządzenia do gniazdka, upewnij się, że Twoja instalacja jest w stanie sprostać ich wymaganiom. Niektóre urządzenia, zwłaszcza te z wrażliwą elektroniką, mogą być podatne na przepięcia lub zakłócenia w sieci. Znając typ swojej instalacji, możesz ocenić, czy jest ona odpowiednio zabezpieczona przed przeciążeniem i czy zapewni stabilne zasilanie. W przeciwnym razie ryzykujesz nie tylko uszkodzenie nowego sprzętu, ale także potencjalne przeciążenie instalacji, co może prowadzić do awarii lub pożaru.
Podstawowe typy układów sieciowych – co kryje się za skrótami TN-C, TN-S i TT?
W polskich domach najczęściej spotykamy układy sieciowe z rodziny TN, ale warto znać również inne, choć rzadziej występujące. Zrozumienie ich specyfiki jest kluczowe dla oceny bezpieczeństwa i możliwości modernizacyjnych. Każdy z nich charakteryzuje się innym sposobem połączenia z punktem zasilania i innym podejściem do ochrony przeciwporażeniowej.
Układ TN-C: Stary standard w polskim budownictwie i jego największe zagrożenia
Układ TN-C (ang. "Terre Neutre Combiné") to rozwiązanie, które było powszechnie stosowane w starszym budownictwie, zwłaszcza do lat 90. XX wieku. Jego główną cechą jest zastosowanie jednego, wspólnego przewodu, który pełni jednocześnie funkcję przewodu neutralnego (N) i ochronnego (PE). Nazywamy go przewodem PEN. W praktyce oznacza to, że instalacje wykonane w tym systemie są zazwyczaj dwużyłowe (jedna faza plus PEN) lub czterożyłowe (trzy fazy plus PEN). Charakterystyczne dla tego układu jest zjawisko "zerowania", czyli połączenie styku neutralnego z bolcem ochronnym w gniazdku. Największym zagrożeniem w układzie TN-C jest brak możliwości stosowania wyłączników różnicowoprądowych (RCD), które są kluczowym elementem nowoczesnych zabezpieczeń. Co gorsza, przerwanie ciągłości przewodu PEN, na przykład w wyniku uszkodzenia mechanicznego, może doprowadzić do pojawienia się niebezpiecznego napięcia na metalowych obudowach urządzeń, stwarzając śmiertelne ryzyko porażenia.
Układ TN-S: Nowoczesność, pełna ochrona i obowiązek w nowych domach
Układ TN-S (ang. "Terre Neutre Séparé") to współczesny standard bezpieczeństwa, który jest obowiązkowy w nowym budownictwie i zalecany przy modernizacji starszych instalacji. W tym systemie przewód neutralny (N) i przewód ochronny (PE) są od siebie całkowicie oddzielone na całej długości od transformatora aż do punktu odbioru. Instalacje TN-S wymagają stosowania co najmniej trzech żył dla pojedynczej fazy (faza, N, PE) lub pięciu żył dla instalacji trójfazowej (trzy fazy, N, PE). Kluczową zaletą tego układu jest możliwość i wręcz konieczność stosowania wyłączników różnicowoprądowych (RCD). RCD potrafią wykryć nawet niewielkie prądy upływu i natychmiast odłączyć zasilanie, co znacząco podnosi poziom bezpieczeństwa przeciwporażeniowego, chroniąc przed porażeniem prądem.
Układ TN-C-S: Rozwiązanie pomostowe, czyli jak unowocześnia się stare instalacje
Układ TN-C-S jest rozwiązaniem pośrednim, często stosowanym podczas modernizacji starszych instalacji. Łączy on w sobie cechy zarówno układu TN-C, jak i TN-S. Sieć zasilająca do budynku może być w układzie TN-C, ale w głównej rozdzielnicy następuje rozdział wspólnego przewodu PEN na dwa oddzielne przewody: ochronny PE i neutralny N. Od tego punktu instalacja wewnątrz budynku pracuje już jako TN-S. Jest to efektywny sposób na podniesienie poziomu bezpieczeństwa bez konieczności całkowitej wymiany całej infrastruktury. Ważnym warunkiem poprawnego wykonania takiego podziału jest odpowiedni przekrój przewodu PEN przed jego rozdzieleniem norma PN-HD 60364-4-434 określa minimalny przekrój 10 mm² dla przewodów miedzianych.
Układ TT oraz IT: Kiedy możesz je spotkać i czym się wyróżniają?
Układ TT (ang. "Terre Terre") jest rzadziej spotykany w domach jednorodzinnych w Polsce, częściej można go natknąć w starszych obiektach przemysłowych lub specyficznych instalacjach. W układzie TT punkt neutralny źródła zasilania jest uziemiony, ale metalowe obudowy urządzeń elektrycznych są podłączone do własnego, niezależnego uziemienia. Bezpieczeństwo zapewnia tutaj głównie wyłącznik różnicowoprądowy (RCD), który musi być zastosowany. Z kolei układ IT (ang. "Isolé Terre") jest jeszcze rzadszy i stosowany w miejscach, gdzie wymagana jest najwyższa niezawodność zasilania, np. w salach operacyjnych szpitali. Charakteryzuje się tym, że punkt neutralny jest izolowany od ziemi lub uziemiony przez wysoki rezystor. Pierwsze zwarcie do ziemi nie powoduje natychmiastowego zadziałania zabezpieczeń, co pozwala na kontynuowanie pracy, ale wymaga natychmiastowej lokalizacji i usunięcia usterki.
Jak rozpoznać układ sieci krok po kroku? Praktyczny przewodnik bez tajemnic
Identyfikacja układu sieci elektrycznej w domu może wydawać się skomplikowana, ale przy zachowaniu ostrożności i stosowaniu się do poniższych kroków, jest to zadanie wykonalne. Pamiętaj, że wszelkie prace przy instalacji elektrycznej, zwłaszcza w rozdzielnicy, powinny być wykonywane z zachowaniem najwyższych środków ostrożności. Jeśli masz jakiekolwiek wątpliwości, zawsze lepiej wezwać wykwalifikowanego elektryka.

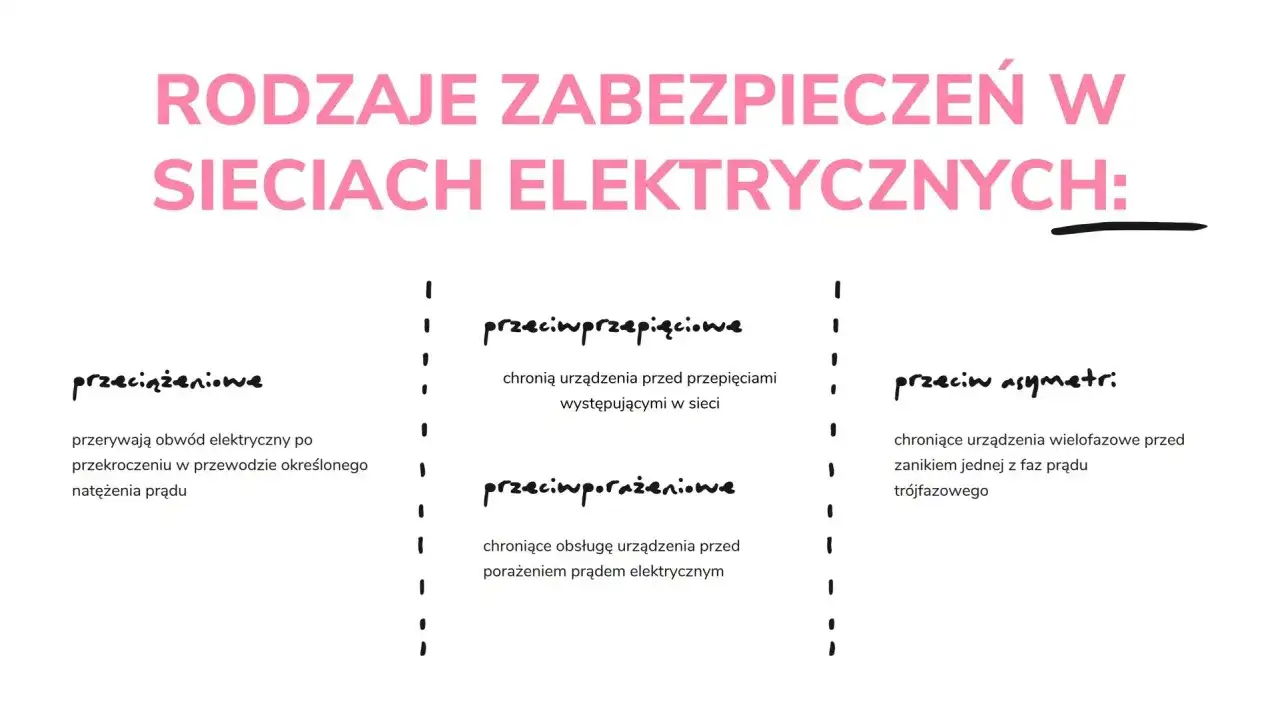

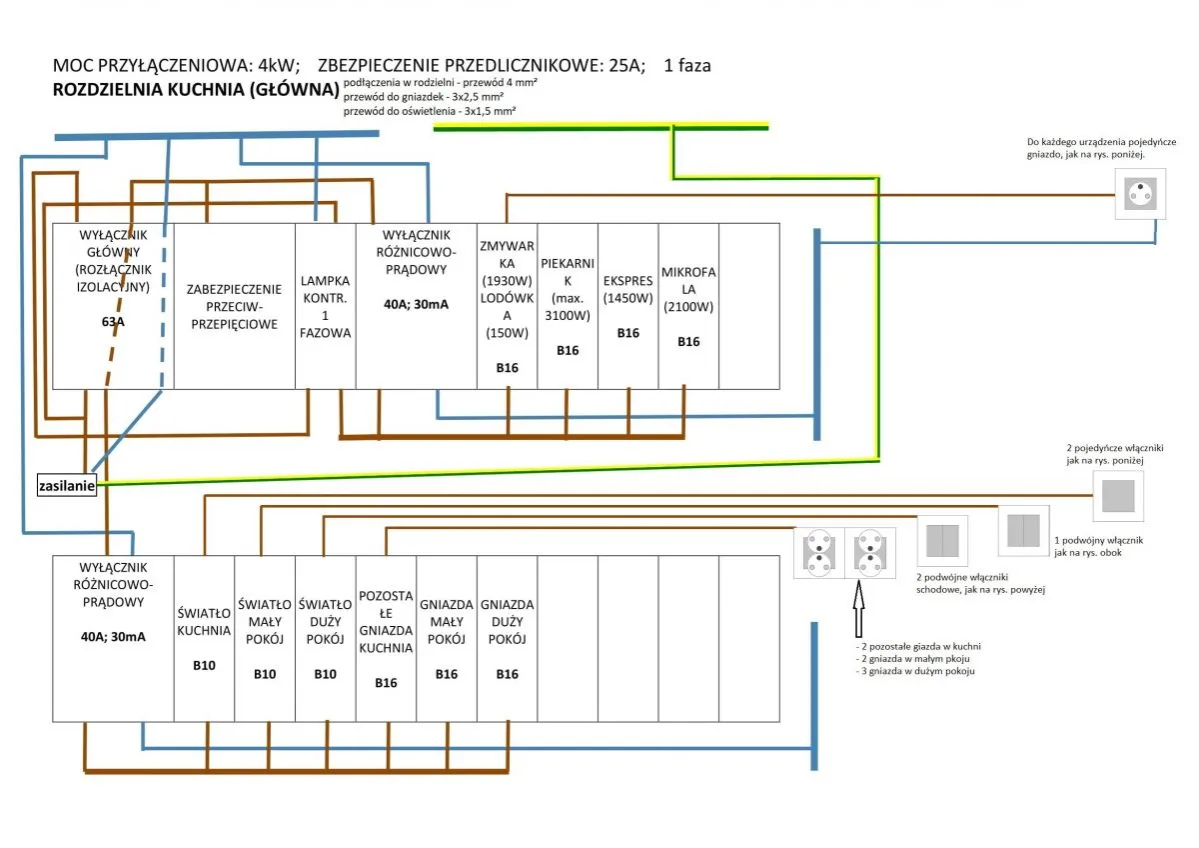

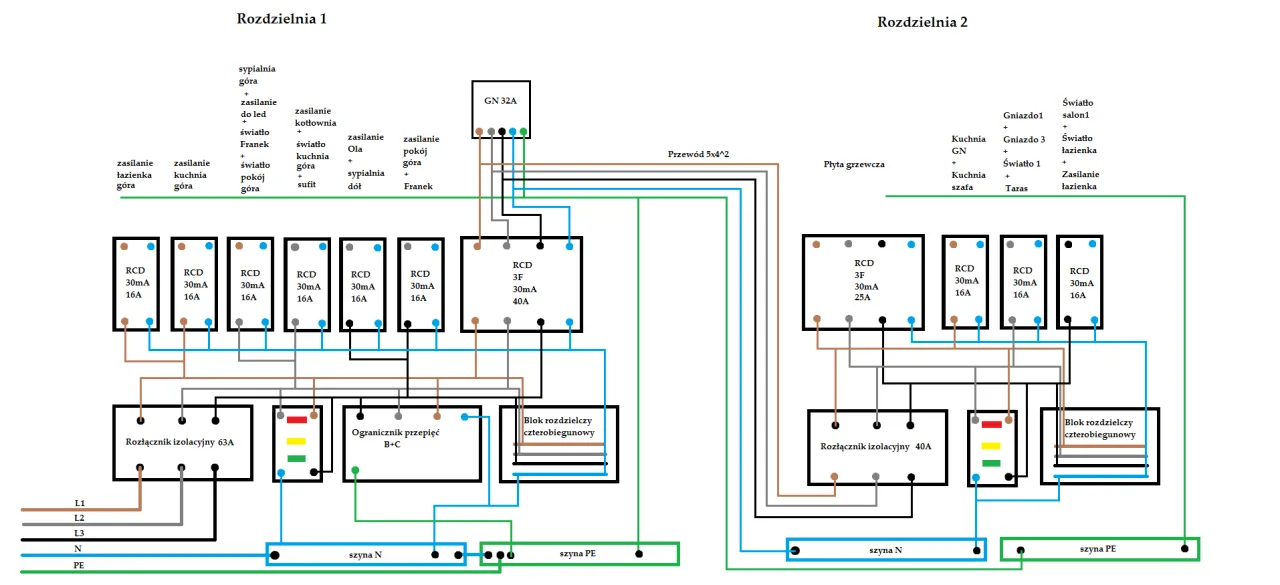

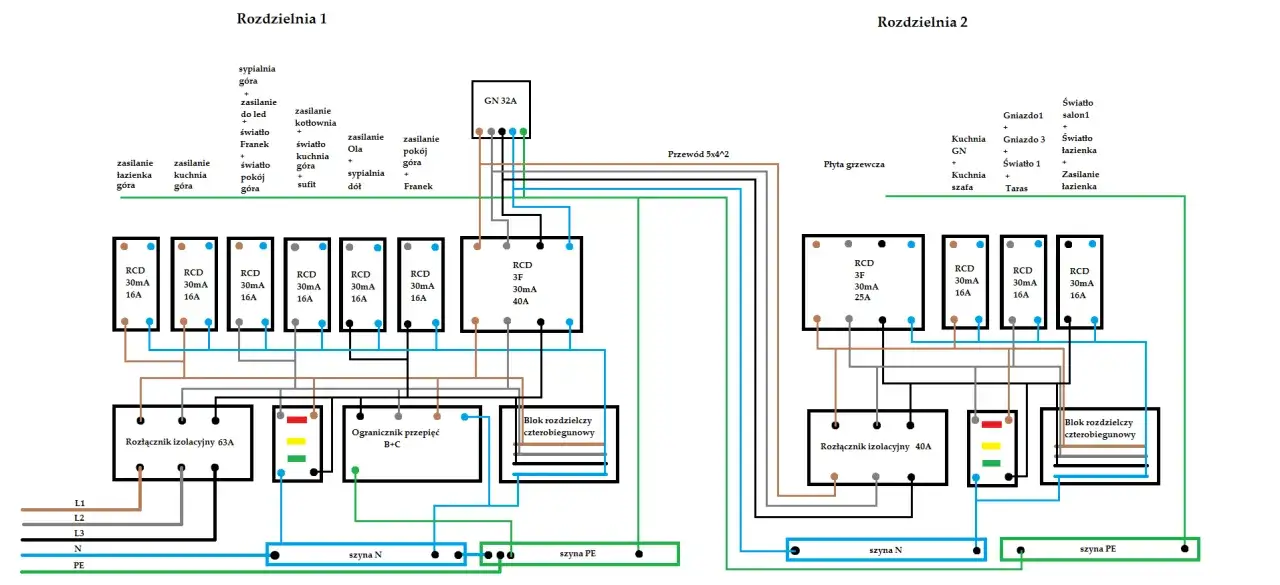

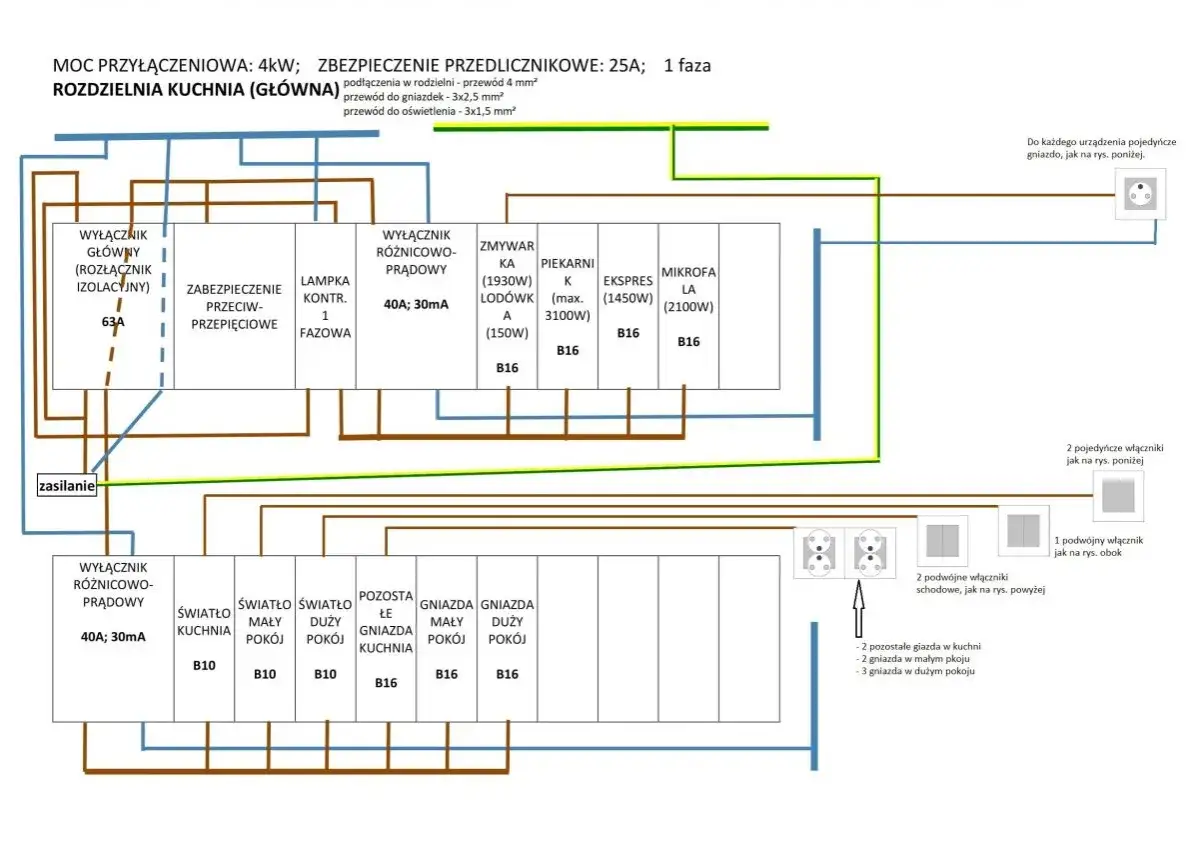

Krok 1: Zajrzyj do rozdzielnicy – czego szukać na pierwszy rzut oka?
Pierwszym miejscem, które warto dokładnie obejrzeć, jest główna rozdzielnica elektryczna. Zwróć uwagę na liczbę przewodów zasilających, które do niej dochodzą. W instalacji TN-C będzie to zazwyczaj przewód dwużyłowy (faza + PEN) dla jednej fazy lub czterożyłowy dla trzech faz. W układzie TN-S zobaczysz oddzielne przewody fazowe, neutralny (N) i ochronny (PE) czyli łącznie trzy lub pięć żył. Szukaj również obecności oddzielnych szyn zbiorczych dla przewodów PE i N. W układzie TN-C-S możesz zauważyć, że przewód PEN dochodzący do rozdzielnicy jest następnie rozdzielany na osobne zaciski PE i N.
Krok 2: Policz żyły w gniazdku – dwa, trzy a może pięć przewodów?
Po upewnieniu się, że zasilanie jest odłączone (wyłącznik główny wyłączony!), ostrożnie odkręć obudowę jednego z gniazdek. Policz, ile przewodów jest podłączonych do zacisków gniazdka. W starszych instalacjach TN-C możesz zobaczyć tylko dwa przewody (faza i PEN), a bolec ochronny będzie połączony z zaciskiem neutralnym za pomocą mostka. W układzie TN-S zobaczysz trzy przewody: fazowy, neutralny (N) i ochronny (PE), który jest podłączony bezpośrednio do bolca ochronnego. Obecność trzech przewodów podłączonych do gniazdka z bolcem to zazwyczaj oznaka instalacji TN-S lub TN-C-S.
Krok 3: Klucz do identyfikacji – rola i kolory przewodów PEN, PE i N
Kolory przewodów są kluczowym wskaźnikiem ich przeznaczenia. Przewód ochronny PE (ochrona przeciwporażeniowa) powinien mieć kolor żółto-zielony. Przewód neutralny N (roboczy) ma kolor niebieski. Natomiast przewód PEN, który łączy funkcje ochronne i neutralne, powinien być oznakowany jako żółto-zielony z niebieskimi końcówkami. W starszych instalacjach TN-C można spotkać przewód PEN o jednolitym kolorze (np. czarnym lub szarym), ale powinien być on wyraźnie oznaczony na końcach niebieską taśmą lub farbą. Brak przewodu żółto-zielonego podłączonego do bolca ochronnego w gniazdku jest silnym sygnałem, że masz do czynienia z układem TN-C.Krok 4: Gdzie szukać informacji? Umowa z dostawcą energii i dokumentacja budynku
Jeśli oględziny wizualne nie dają jednoznacznej odpowiedzi lub chcesz mieć pewność, warto poszukać oficjalnych informacji. Typ układu sieci zasilającej często jest określony w umowie o przyłączenie do sieci elektroenergetycznej, którą zawarłeś z dostawcą energii. Ponadto, jeśli posiadasz projekt instalacji elektrycznej dla swojego domu lub protokoły z przeglądów instalacji, tam również powinna znajdować się ta informacja. Dokumentacja techniczna jest najlepszym źródłem rzetelnych danych.Krok 5: Kiedy niezbędny jest miernik? Proste pomiary, które dają pewność
Do bardziej zaawansowanej weryfikacji połączeń i ciągłości przewodów można użyć prostych mierników, takich jak multimetr lub tester ciągłości obwodów. Pozwalają one sprawdzić, czy przewód ochronny jest faktycznie połączony z uziemieniem i czy nie ma przerw w obwodzie. Jednakże, interpretacja wyników pomiarów, zwłaszcza w kontekście oceny bezpieczeństwa instalacji i jej zgodności z normami, wymaga wiedzy i doświadczenia. Dlatego też, jeśli nie jesteś pewien, jak prawidłowo wykonać i zinterpretować takie pomiary, zdecydowanie lepiej zlecić to zadanie profesjonaliście.
TN-C kontra TN-S: Najważniejsze różnice, o których musisz wiedzieć
Porównanie układów TN-C i TN-S uwypukla fundamentalne różnice w podejściu do bezpieczeństwa elektrycznego. Podczas gdy TN-C było akceptowalnym standardem w przeszłości, TN-S stanowi dzisiejszy, znacznie bezpieczniejszy model. Kluczowe różnice dotyczą sposobu ochrony przeciwporażeniowej i możliwości wykorzystania nowoczesnych zabezpieczeń.
Wyłącznik różnicowoprądowy (RCD) – dlaczego w układzie TN-C jego montaż jest błędem?
Wyłącznik różnicowoprądowy (RCD) działa na zasadzie porównywania prądu płynącego w przewodzie fazowym z prądem powracającym przewodem neutralnym. Jeśli wystąpi różnica (co oznacza prąd upływu, np. przez ciało człowieka), RCD natychmiast odcina zasilanie. W układzie TN-C, gdzie przewód PEN pełni obie funkcje, prąd płynie zarówno przez przewód neutralny, jak i ochronny. Powoduje to, że RCD nie jest w stanie prawidłowo wykryć prądu upływu do ziemi, a nawet może fałszywie zadziałać z powodu przepływu prądu neutralnego przez szynę PE. Montaż RCD w instalacji TN-C jest nie tylko nieskuteczny, ale wręcz niebezpieczny, ponieważ daje fałszywe poczucie bezpieczeństwa.
"Zerowanie" w starych instalacjach: co to jest i dlaczego dziś się od tego odchodzi?
"Zerowanie" to praktyka polegająca na połączeniu bolca ochronnego gniazdka z zaciskiem przewodu neutralnego (PEN) w instalacji typu TN-C. Celem było zapewnienie, że w przypadku uszkodzenia izolacji i pojawienia się napięcia na obudowie urządzenia, nastąpi zwarcie do przewodu neutralnego, co powinno spowodować zadziałanie zabezpieczenia (bezpiecznika). Jest to jednak rozwiązanie znacznie mniej bezpieczne niż oddzielny przewód ochronny PE. W przypadku przerwania ciągłości przewodu PEN, cały układ przestaje działać prawidłowo, a na obudowach urządzeń może pojawić się pełne napięcie fazowe. Współczesne normy bezpieczeństwa odchodzą od tej metody na rzecz separacji przewodów PE i N.
Przerwa w przewodzie PEN – poznaj największe niebezpieczeństwo układu TN-C
Najpoważniejszym zagrożeniem związanym z układem TN-C jest możliwość przerwania ciągłości przewodu PEN. Może to nastąpić z różnych przyczyn mechanicznych, termicznych lub w wyniku błędów montażowych. Gdy przewód PEN zostanie przerwany, obudowy metalowych urządzeń podłączonych do instalacji, które były połączone z tym przewodem, tracą swoje uziemienie ochronne. Co gorsza, w zależności od obciążenia instalacji i punktu przerwania, na tych obudowach może pojawić się pełne napięcie fazowe. Dotknięcie takiego urządzenia staje się wówczas bezpośrednim zagrożeniem śmiertelnego porażenia prądem.
Rozpoznałem układ i co dalej? Plan działania po identyfikacji instalacji
Po zidentyfikowaniu typu instalacji elektrycznej w Twoim domu, możesz podjąć świadome decyzje dotyczące jej dalszego użytkowania i ewentualnej modernizacji. Jeśli Twoja instalacja jest już zgodna z nowoczesnymi standardami, wystarczy regularna kontrola. Jeśli jednak posiadasz starszy układ, warto rozważyć jego ulepszenie, aby zapewnić maksymalne bezpieczeństwo.
Masz układ TN-C? Zastanów się nad modernizacją do TN-C-S
Jeśli Twoja instalacja jest typu TN-C, zdecydowanie warto rozważyć jej modernizację. Najczęściej stosowanym i najbardziej efektywnym rozwiązaniem jest przekształcenie jej w układ TN-C-S. Polega to na tym, że w głównej rozdzielnicy przewód PEN jest rozdzielany na oddzielne przewody ochronny PE i neutralny N. Dzięki temu zyskujesz możliwość instalacji wyłączników różnicowoprądowych (RCD), które znacząco zwiększają bezpieczeństwo przeciwporażeniowe. Jest to inwestycja, która poprawia komfort i bezpieczeństwo użytkowania prądu w Twoim domu.
Jak prawidłowo przeprowadzić rozdział przewodu PEN na PE i N?
Rozdział przewodu PEN na oddzielne przewody PE i N to zadanie, które wymaga precyzji i wiedzy technicznej. Przede wszystkim, przewód PEN przed punktem rozdziału musi mieć odpowiedni przekrój, zgodny z obowiązującymi normami (minimum 10 mm² dla miedzi). Rozdziału należy dokonać w miejscu, gdzie jest to technicznie uzasadnione i bezpieczne, zazwyczaj w głównej rozdzielnicy. Przewód PE musi być podłączony do szyny wyrównawczej potencjałów oraz do wszystkich metalowych obudów urządzeń i elementów instalacji wymagających ochrony. Przewód N jest podłączany do szyny neutralnej. Jest to zadanie dla wykwalifikowanego elektryka z uprawnieniami, który zapewni prawidłowe wykonanie zgodnie z przepisami.
Przeczytaj również: Pojemność kondensatora - Wszystkie wzory i przykłady
Znaki ostrzegawcze: Kiedy bezwzględnie musisz wezwać elektryka z uprawnieniami?
Istnieje szereg sytuacji, w których samodzielne działania są niebezpieczne i absolutnie konieczne jest wezwanie wykwalifikowanego elektryka z uprawnieniami. Należą do nich: wszelka niepewność co do typu posiadanej instalacji lub jej stanu technicznego, brak widocznego uziemienia, częste wybijanie bezpieczników lub zadziałanie RCD bez wyraźnej przyczyny, iskrzenie lub przegrzewanie się gniazdek i włączników, wyczuwalny zapach spalenizny w pobliżu urządzeń elektrycznych, planowanie poważnych zmian w instalacji (np. dobudowa, zmiana przeznaczenia pomieszczeń), a także wszelkie niepokojące objawy wskazujące na uszkodzenie instalacji lub urządzeń. Pamiętaj, że bezpieczeństwo jest najważniejsze, a błędy w instalacji elektrycznej mogą mieć tragiczne skutki.
