W świecie elektryczności, gdzie bezpieczeństwo jest absolutnym priorytetem, zrozumienie podstawowych oznaczeń jest kluczowe. Szczególnie symbol "L" pojawiający się w instalacjach elektrycznych może budzić pytania. Ten artykuł jest kompleksowym przewodnikiem, który rozwieje wszelkie wątpliwości dotyczące tego oznaczenia, jego identyfikacji oraz, co najważniejsze, bezpiecznego postępowania z przewodem, który reprezentuje. Niezależnie od tego, czy jesteś początkującym hobbystą, uczniem, czy po prostu chcesz bezpiecznie podłączyć nową lampę, wiedza o przewodzie fazowym jest niezbędna.
Kluczowe informacje o przewodzie fazowym "L" w instalacjach elektrycznych
- "L" oznacza przewód fazowy, który jest pod napięciem 230V i stanowi źródło zasilania.
- Standardowe kolory przewodu fazowego "L" to brązowy, czarny lub szary.
- W instalacjach domowych występują również przewody neutralny (N - niebieski) i ochronny (PE - żółto-zielony).
- W instalacjach trójfazowych ("siła") spotyka się oznaczenia L1, L2, L3.
- Praca z przewodem fazowym wymaga zachowania szczególnych środków ostrożności i użycia próbnika napięcia.
- Zgodność z normą PN-HD 308 S2: 2007 jest kluczowa dla bezpieczeństwa instalacji.
Co dokładnie oznacza symbol "L", który widzisz w gniazdku lub na kostce?
Symbol "L" w kontekście instalacji elektrycznych to nie tylko literka to informacja o kluczowym elemencie każdego obwodu prądu przemiennego. Jego poprawne zrozumienie jest fundamentem bezpiecznej pracy z elektrycznością. W dalszej części artykułu przyjrzymy się bliżej, co dokładnie kryje się za tym oznaczeniem i dlaczego jest tak ważne, aby wiedzieć, z czym mamy do czynienia.
"L" to przewód fazowy – dlaczego jest sercem instalacji i źródłem zagrożenia?
Litera "L" w instalacjach elektrycznych jest skrótem od angielskich słów "Line" lub "Live", co bezpośrednio tłumaczy się jako przewód fazowy. Jest to kluczowy element w systemach prądu przemiennego, będący właściwym "źródłem" energii w naszym domu. W normalnych warunkach pracy, ten przewód znajduje się pod napięciem fazowym względem ziemi, które w Polsce wynosi standardowo 230V. To właśnie obecność tego napięcia sprawia, że przewód fazowy jest zarówno sercem każdej instalacji, jak i potencjalnym źródłem poważnego zagrożenia. Bez niego urządzenia nie działałyby, ale jego dotknięcie bez odpowiednich zabezpieczeń może mieć tragiczne skutki.
Skąd wzięło się oznaczenie "L"? Zrozumienie angielskich terminów "Line" i "Live"
Oznaczenie "L" wywodzi się bezpośrednio z języka angielskiego. Termin "Line" odnosi się do linii zasilającej, czyli przewodu doprowadzającego prąd, podczas gdy "Live" oznacza "żywy" lub "pod napięciem". Oba te określenia trafnie opisują funkcję i stan przewodu fazowego jest to główna linia, która dostarcza energię elektryczną i która jest pod napięciem, stanowiąc potencjalne niebezpieczeństwo. Międzynarodowe przyjęcie tych terminów sprawia, że oznaczenie "L" jest rozpoznawalne na całym świecie.
Napięcie 230V – dlaczego przewód L jest tak niebezpieczny?
W Polsce, podobnie jak w wielu krajach Europy, standardowe napięcie w domowych instalacjach elektrycznych wynosi 230V. Jest to napięcie wystarczające do zasilania większości urządzeń, ale jednocześnie na tyle wysokie, że jego bezpośredni kontakt z ludzkim ciałem jest skrajnie niebezpieczny. Dotknięcie nieizolowanej części przewodu fazowego pod takim napięciem może spowodować przepływ prądu przez organizm, prowadząc do groźnego porażenia elektrycznego. Skutki mogą być różne od nieprzyjemnego skurczu mięśni, przez poparzenia, aż po zatrzymanie akcji serca. Dlatego tak ważne jest, aby nigdy nie lekceważyć obecności napięcia w przewodzie "L".
Jak bezbłędnie rozpoznać przewód fazowy L? Klucz do kolorów w Twojej ścianie
Identyfikacja przewodów elektrycznych na podstawie ich kolorów izolacji jest podstawową zasadą bezpieczeństwa i porządku w instalacjach. Przestrzeganie tych kolorystycznych kodów pozwala uniknąć pomyłek, które mogłyby prowadzić do niebezpiecznych sytuacji. W tej sekcji przyjrzymy się, jak rozpoznać przewód fazowy "L" i jakie kolory są dla niego przeznaczone, a także jak odróżnić go od innych, równie ważnych przewodów.
Przewód L – jakiego koloru szukać? (brązowy, czarny, szary)

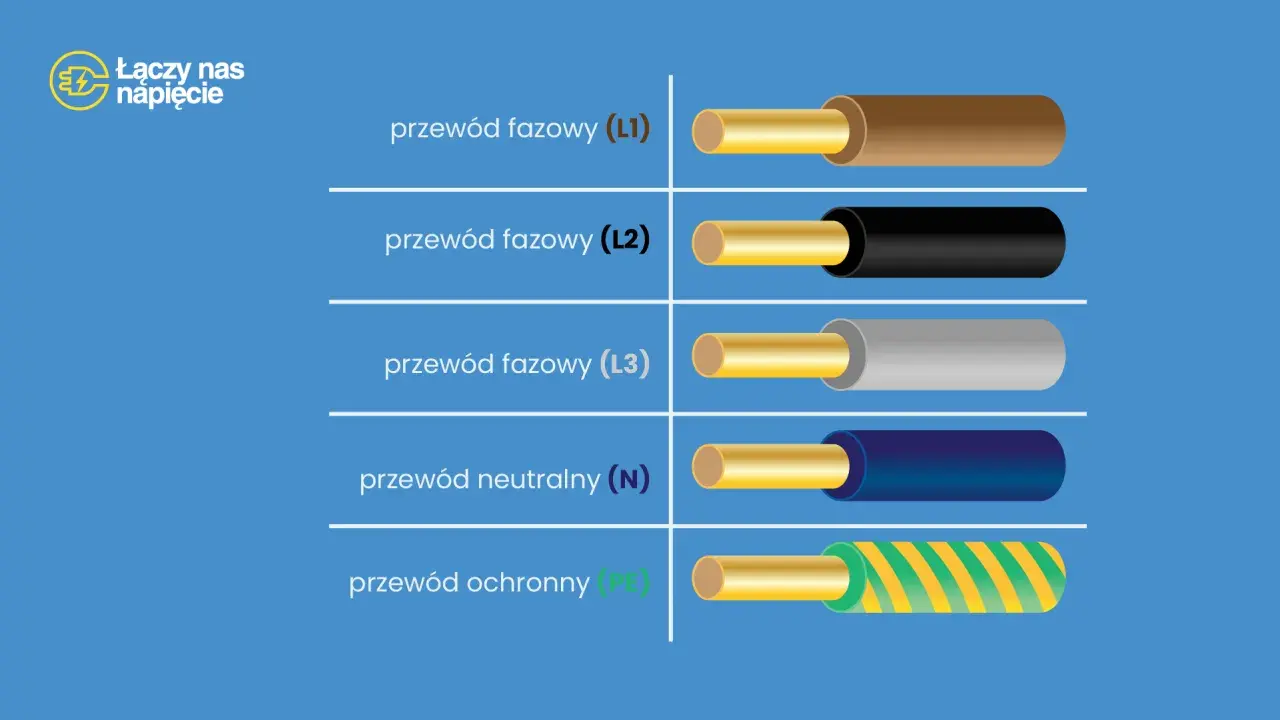

Zgodnie z obowiązującą w Polsce i Unii Europejskiej normą PN-HD 308 S2: 2007, przewód fazowy (L) w instalacjach jednofazowych powinien mieć izolację w jednym z trzech kolorów: brązowym, czarnym lub szarym. Te kolory są zarezerwowane wyłącznie dla przewodu fazowego i nie powinny być stosowane dla żadnych innych typów przewodów. Wybierając jeden z tych kolorów, instalatorzy zapewniają sobie i innym osobom pracującym przy instalacji jasność co do funkcji danego przewodu. Kategorycznie zabrania się używania dla przewodu fazowego koloru niebieskiego (zarezerwowanego dla przewodu neutralnego N) oraz żółto-zielonego (dla przewodu ochronnego PE).Niebieski przewód "N" – poznaj rolę przewodu neutralnego
Przewód neutralny, oznaczany literą "N", jest drugim kluczowym elementem jednofazowego obwodu elektrycznego. Jego izolacja ma zawsze kolor niebieski. Przewód ten pełni rolę powrotną dla prądu, zamykając obwód elektryczny. W prawidłowo działającej instalacji jego potencjał względem ziemi powinien wynosić 0V, co czyni go znacznie bezpieczniejszym w dotyku niż przewód fazowy. Mimo to, podczas prac instalacyjnych zawsze należy traktować go z ostrożnością, ponieważ w przypadku awarii lub błędów w podłączeniu, również może znaleźć się pod napięciem.
Żółto-zielony przewód "PE" – dlaczego ten kolor ratuje życie?
Przewód ochronny, oznaczany symbolem "PE" (od ang. Protective Earth), to element o fundamentalnym znaczeniu dla bezpieczeństwa użytkowników instalacji elektrycznych. Jego charakterystyczny, dwubarwny kolor izolacji żółto-zielony jest łatwo rozpoznawalny i jednoznacznie wskazuje na jego funkcję. Głównym zadaniem przewodu PE jest ochrona przed porażeniem prądem w przypadku wystąpienia awarii, na przykład przebicia napięcia na metalową obudowę urządzenia. W takiej sytuacji, przewód PE odprowadza prąd do ziemi, uruchamiając zabezpieczenia (np. bezpiecznik lub wyłącznik różnicowoprądowy) i zapobiegając porażeniu osób dotykających obudowy. Jest to tzw. uziemienie ochronne.
Zgodność z normą PN-HD 308 S2: 2007 – dlaczego elektrycy trzymają się tych zasad
Norma PN-HD 308 S2: 2007, która określa m.in. sposób kodowania kolorystycznego przewodów elektrycznych, jest kluczowym dokumentem zapewniającym bezpieczeństwo i unifikację instalacji elektrycznych w Polsce i całej Unii Europejskiej. Przestrzeganie jej zapisów przez elektryków i osoby wykonujące prace instalacyjne jest absolutnie niezbędne. Dzięki temu każdy, kto ma do czynienia z instalacją, niezależnie od tego, kto ją wykonał, może szybko i bezpiecznie zidentyfikować poszczególne przewody i ich funkcje. Pomylenie kolorów lub użycie niewłaściwego oznaczenia może prowadzić do poważnych awarii, a nawet zagrożenia życia. Norma ta stanowi gwarancję, że instalacje są wykonane zgodnie z najlepszymi praktykami i standardami bezpieczeństwa.
Gdzie najczęściej spotkasz oznaczenie prądu L? Praktyczny przewodnik
Zrozumienie, gdzie w codziennym otoczeniu można natknąć się na oznaczenia przewodów L, N i PE, pozwala lepiej orientować się w budowie instalacji elektrycznych i zwiększa świadomość zagrożeń. W tej sekcji przedstawimy praktyczne przykłady miejsc, w których te oznaczenia są kluczowe dla prawidłowego i bezpiecznego podłączenia urządzeń.
Podłączanie gniazdka i włącznika światła – gdzie prawidłowo wpiąć L, N i PE?
Najczęściej z oznaczeniami L, N i PE spotykamy się podczas prac związanych z montażem lub wymianą gniazdek elektrycznych oraz włączników światła. W gniazdku elektrycznym, otwory są zazwyczaj oznaczone. Przewód fazowy "L" (brązowy, czarny lub szary) należy podłączyć do zacisku oznaczonego literą "L". Przewód neutralny "N" (niebieski) podłączamy do zacisku oznaczonego "N", a przewód ochronny "PE" (żółto-zielony) do zacisku oznaczonego symbolem uziemienia (zazwyczaj jest to okrąg z trzema poziomymi kreskami) lub literą "PE". W przypadku włącznika światła, zadaniem jest przerwanie obwodu przewodu fazowego "L". Dlatego też, po stronie zasilania włącznika powinien znaleźć się przewód fazowy "L", a po stronie wyjścia przewód idący do lampy, który również jest przewodem fazowym. Przewody neutralny i ochronny zazwyczaj przechodzą przez włącznik bez przerwania.Oznaczenia na kostkach elektrycznych (np. WAGO) – jak je czytać?

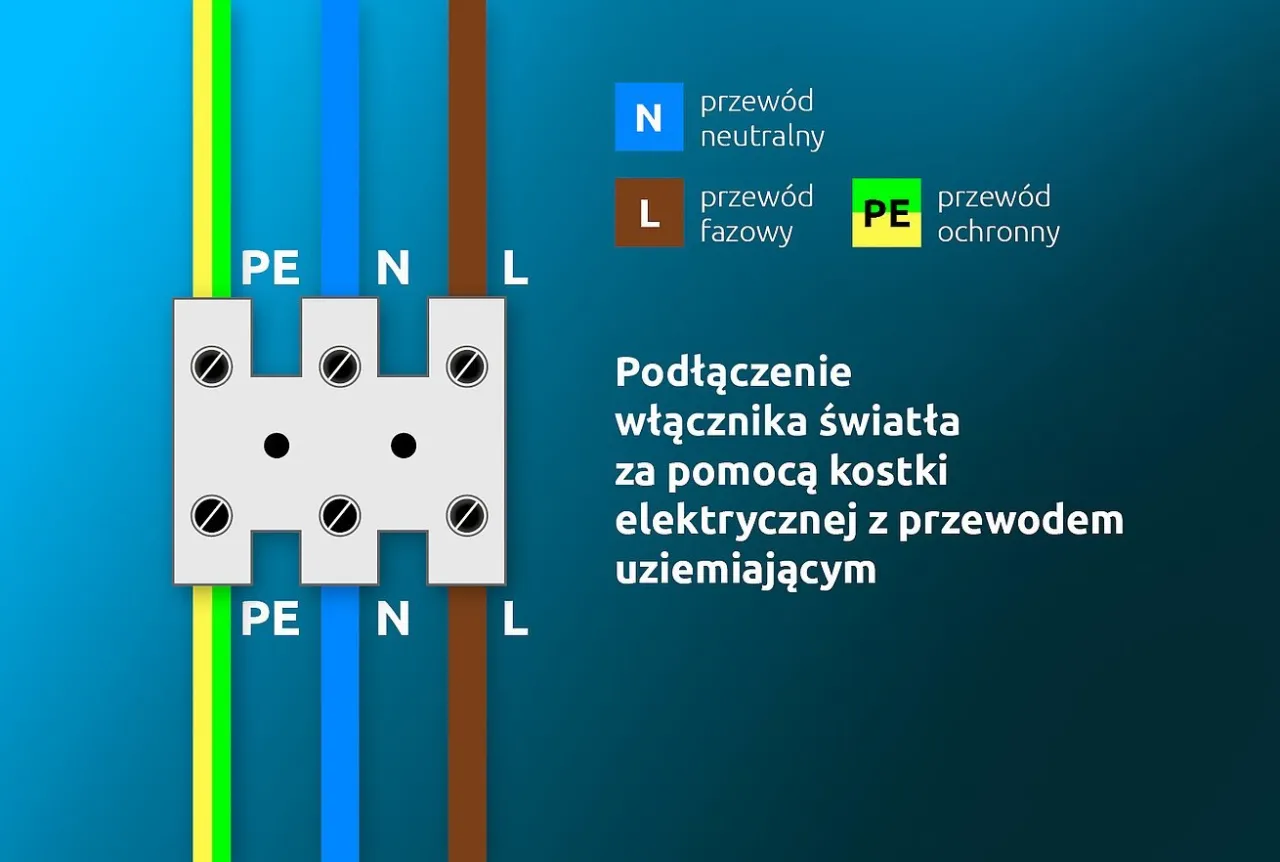

Kostki elektryczne, takie jak popularne złączki WAGO, stanowią wygodne i bezpieczne rozwiązanie do łączenia przewodów. Na obudowach tych złączek często znajdują się oznaczenia ułatwiające prawidłowe podłączenie. Złączki przeznaczone do połączeń jednofazowych zazwyczaj posiadają zaciski oznaczone literami "L" (dla przewodu fazowego), "N" (dla przewodu neutralnego) oraz symbolem uziemienia lub literą "PE" (dla przewodu ochronnego). Ważne jest, aby przed podłączeniem przewodów upewnić się, że korzystamy ze złączki odpowiedniej do typu połączenia i że każdy przewód został wpięty do właściwego zacisku, zgodnie z jego oznaczeniem kolorystycznym i literowym. Jest to kluczowe dla zapewnienia bezpiecznych i trwałych połączeń.
L1, L2, L3 – co oznaczają te symbole przy zasilaniu "siłą" (instalacja trójfazowa)?

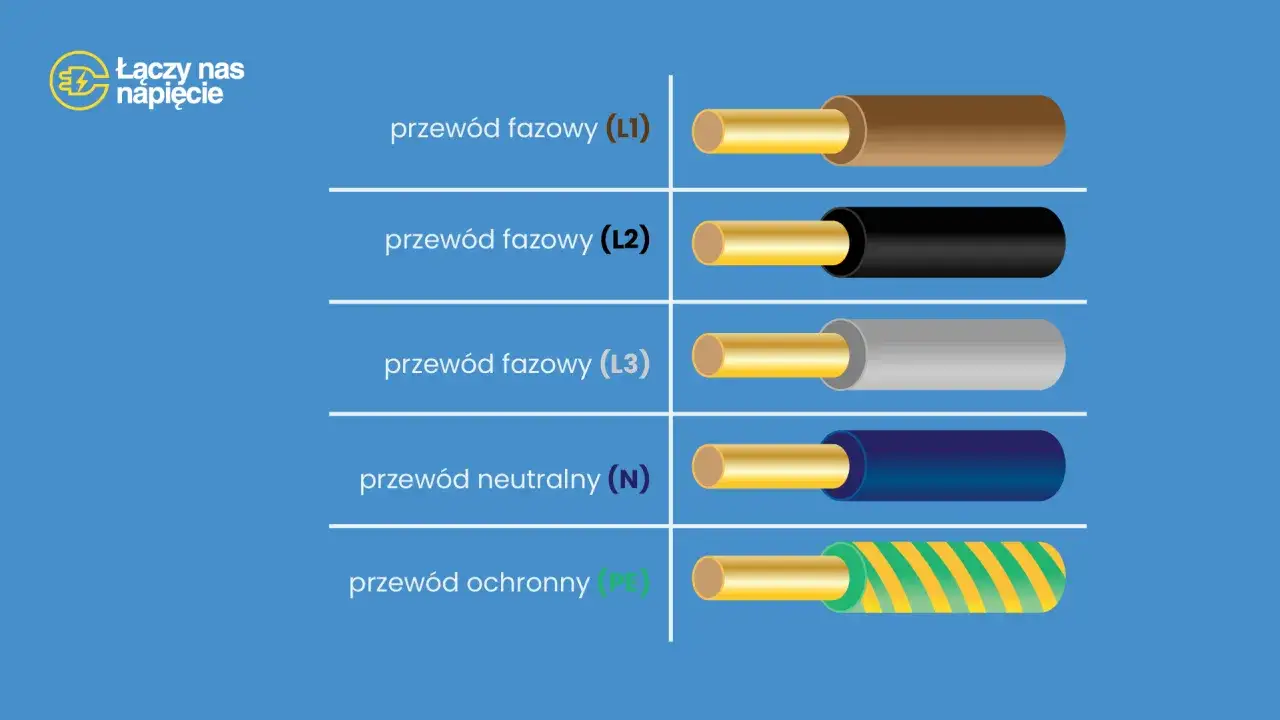

W przypadku instalacji trójfazowych, zwanych potocznie "siłą", które dostarczają moc 400V i są stosowane do zasilania urządzeń o większym zapotrzebowaniu na energię (np. piece elektryczne, maszyny w warsztatach), spotykamy się z trzema przewodami fazowymi. Są one oznaczane kolejno jako L1, L2 i L3. Zgodnie z normą PN-HD 308 S2: 2007, dla tych przewodów przewidziane są następujące kolory izolacji: L1 brązowy, L2 czarny, a L3 szary. Instalacja trójfazowa zawiera również przewód neutralny (N niebieski) oraz, w wielu przypadkach, przewód ochronny (PE żółto-zielony). Prawidłowe rozróżnienie i podłączenie tych przewodów jest absolutnie kluczowe dla bezpieczeństwa i prawidłowego działania urządzeń.
Praca z prądem to nie żarty: kluczowe zasady bezpieczeństwa przy przewodzie L
Prace przy instalacjach elektrycznych, zwłaszcza te związane z przewodem fazowym "L", niosą ze sobą realne ryzyko. Dlatego bezwzględne przestrzeganie zasad bezpieczeństwa jest absolutnym priorytetem. W tej sekcji omówimy najważniejsze aspekty, które każdy, kto ma do czynienia z elektrycznością, powinien znać i stosować, aby uniknąć niebezpiecznych sytuacji.
Dlaczego nigdy nie wolno dotykać "gołego" przewodu L pod napięciem?
Podstawową i najważniejszą zasadą bezpieczeństwa jest nigdy nie dotykać nieizolowanych części przewodu fazowego "L", gdy jest on pod napięciem. Jak już wspomniano, napięcie 230V jest wystarczające do spowodowania groźnego porażenia prądem. Nawet krótkotrwały kontakt z odsłoniętym przewodem może prowadzić do skurczu mięśni, który może uniemożliwić oderwanie się od źródła prądu, a w skrajnych przypadkach do zatrzymania akcji serca lub poważnych poparzeń. Dlatego zawsze należy zakładać, że każdy przewód, którego pochodzenia lub stanu nie jesteśmy pewni, jest pod napięciem i traktować go z najwyższą ostrożnością.
Jak sprawdzić, czy na pewno masz do czynienia z fazą? Niezbędne narzędzie: próbnik napięcia
Zanim przystąpisz do jakichkolwiek prac przy instalacji elektrycznej, a zwłaszcza przed dotknięciem jakiegokolwiek przewodu, kluczowe jest sprawdzenie, czy na pewno nie ma w nim napięcia. Podstawowym i niezbędnym narzędziem do tego celu jest próbnik napięcia. Jest to proste urządzenie, które po przyłożeniu do przewodu sygnalizuje obecność napięcia (zazwyczaj za pomocą świecącej diody lub sygnału dźwiękowego). Aby go użyć, należy dotknąć metalowym elementem próbnika przewodu, a jednocześnie palcem drugiej ręki oprzeć się o metalową część rękojeści próbnika (jeśli jest to próbnik z neonówką) lub o uziemiony element (w przypadku próbników bezdotykowych). Używanie próbnika napięcia przed rozpoczęciem jakichkolwiek prac jest absolutnie kluczowe dla własnego bezpieczeństwa.
Przeczytaj również: Współczynnik mocy cos φ - Uniknij kar za energię bierną
Najczęstsze błędy amatorów – tragiczne skutki pomylenia przewodu L z N lub PE
Osoby bez odpowiedniego doświadczenia często popełniają błędy, które mogą mieć tragiczne skutki. Jednym z najczęstszych jest pomylenie przewodu fazowego "L" z przewodem neutralnym "N" lub ochronnym "PE". Na przykład, podłączenie urządzenia tak, aby jego obudowa była połączona z przewodem fazowym zamiast ochronnym, może doprowadzić do niebezpiecznego uziemienia obudowy. Podobnie, błędne podłączenie przewodów włącznika światła może spowodować, że lampa będzie pod napięciem nawet po jej wyłączeniu. Takie pomyłki nie tylko prowadzą do nieprawidłowego działania urządzeń, ale przede wszystkim stwarzają śmiertelne zagrożenie dla użytkowników instalacji. Dlatego tak ważne jest, aby zawsze dokładnie weryfikować oznaczenia i kolory przewodów oraz, w razie wątpliwości, zlecić prace wykwalifikowanemu elektrykowi.
