Zrozumienie zasad bezpieczeństwa elektrycznego jest kluczowe dla ochrony naszego zdrowia i życia, zarówno w domowym zaciszu, jak i w miejscu pracy. Jednym z fundamentalnych systemów zabezpieczeń, z którym spotykamy się na co dzień, jest 1 klasa ochronności. Choć jej nazwa może brzmieć technicznie, jej działanie jest proste i niezwykle ważne. Ten artykuł przeprowadzi Cię przez tajniki tej klasy ochronności, wyjaśniając jej techniczne aspekty w sposób zrozumiały dla każdego.
1 klasa ochronności – fundamentalne zabezpieczenie przed porażeniem prądem
- 1 klasa ochronności to podstawowy system bezpieczeństwa elektrycznego w wielu urządzeniach.
- Ochrona polega na połączeniu izolacji podstawowej z przewodem ochronnym (PE) odprowadzającym prąd.
- W przypadku awarii izolacji, prąd zwarciowy jest kierowany do ziemi, co aktywuje zabezpieczenia i odłącza zasilanie.
- Urządzenia tej klasy rozpoznasz po trzyżyłowym przewodzie i wtyczce z bolcem uziemiającym.
- Brak uziemienia lub jego uszkodzenie w urządzeniach klasy I stwarza śmiertelne ryzyko.
Dlaczego wiedza o klasach ochronności może uratować Ci życie?
Prąd elektryczny jest nieodłącznym elementem naszej cywilizacji, ułatwiającym codzienne życie i napędzającym postęp. Niestety, jego wszechobecność niesie ze sobą również potencjalne zagrożenie. Niewłaściwe obchodzenie się z elektrycznością lub wadliwie działający sprzęt mogą prowadzić do groźnych w skutkach porażeń. Dlatego tak ważne jest, abyśmy jako użytkownicy posiadali podstawową wiedzę na temat zabezpieczeń, jakie producenci stosują w swoich urządzeniach.
Krótkie wprowadzenie do idei bezpieczeństwa elektrycznego w domu i pracy
Bezpieczeństwo elektryczne to nie tylko kwestia przepisów i norm, ale przede wszystkim świadomości użytkowników. Producenci sprzętu elektronicznego i AGD są zobowiązani do projektowania urządzeń w taki sposób, aby minimalizować ryzyko porażenia prądem. Jednym ze sposobów realizacji tego celu jest stosowanie różnych klas ochronności, które określają, w jaki sposób urządzenie chroni użytkownika przed niebezpiecznym kontaktem z napięciem. Zrozumienie tych klas pozwala nam świadomie wybierać i użytkować sprzęt, a także rozpoznawać potencjalne zagrożenia.
Czym jest porażenie prądem i jak producenci sprzętu mu zapobiegają?
Porażenie prądem elektrycznym to niebezpieczne zjawisko, które występuje, gdy prąd przepływa przez ciało człowieka. Nawet niewielkie natężenie prądu może spowodować skurcze mięśni, zaburzenia pracy serca, a w skrajnych przypadkach nawet śmierć. Aby zapobiec takim sytuacjom, producenci stosują różnorodne środki ochrony. Jednym z podstawowych sposobów jest projektowanie urządzeń z odpowiednią izolacją elektryczną oraz stosowanie systemów uziemienia. Te rozwiązania mają na celu zapewnienie, że nawet w przypadku awarii, użytkownik nie będzie narażony na bezpośredni kontakt z niebezpiecznym napięciem. Właśnie tutaj wkraczają klasy ochronności systemy klasyfikujące urządzenia według zastosowanych w nich środków bezpieczeństwa.
Czym jest 1 klasa ochronności? Fundament bezpieczeństwa w Twoich urządzeniach
1 klasa ochronności to jeden z najczęściej spotykanych i zarazem najbardziej fundamentalnych systemów ochrony przed porażeniem prądem elektrycznym. Jest to rozwiązanie stosowane w szerokiej gamie urządzeń, od drobnych sprzętów domowych po bardziej zaawansowane narzędzia. Zrozumienie jej działania jest kluczowe dla każdego, kto chce zapewnić sobie maksymalne bezpieczeństwo podczas korzystania z urządzeń elektrycznych.
Definicja techniczna: izolacja podstawowa i jej najważniejsze wsparcie
Technicznie rzecz biorąc, 1 klasa ochronności opiera się na połączeniu dwóch kluczowych elementów. Pierwszym jest izolacja podstawowa, która stanowi pierwszą barierę ochronną, zapobiegającą kontaktowi użytkownika z elementami pod napięciem w normalnych warunkach pracy. Drugim, niezwykle ważnym elementem, jest podłączenie wszystkich dostępnych części przewodzących, które w wyniku awarii mogłyby znaleźć się pod napięciem (na przykład metalowej obudowy), do przewodu ochronnego (PE). Ten przewód, będący częścią instalacji elektrycznej, stanowi swoiste "wsparcie" dla izolacji podstawowej działa jak plan awaryjny, który uruchamia się tylko wtedy, gdy podstawowa ochrona zawiedzie.
Rola przewodu ochronnego (PE) – cichy bohater Twojej instalacji
Przewód ochronny, oznaczany skrótem PE (Protective Earth), to prawdziwy "cichy bohater" w systemie 1 klasy ochronności. Jego rola jest nieoceniona, choć zazwyczaj pozostaje niewidoczny i aktywny jedynie w sytuacjach kryzysowych. W normalnych warunkach pracy przewód ten nie przewodzi prądu. Jego zadanie ujawnia się w momencie awarii izolacji podstawowej, gdy prąd "ucieka" na metalową obudowę urządzenia. Wówczas przewód PE natychmiast odprowadza ten niebezpieczny prąd do ziemi. Jest to kluczowy mechanizm, który zapobiega pojawieniu się niebezpiecznego napięcia na obudowie, chroniąc użytkownika przed porażeniem. Bez sprawnego przewodu ochronnego, urządzenie klasy I traci swoje podstawowe zabezpieczenie.
Jak działa ochrona w klasie I? Krok po kroku w sytuacji awarii
Mechanizm działania ochrony w klasie I jest zaprojektowany tak, aby zapewnić maksymalne bezpieczeństwo nawet w przypadku wystąpienia awarii. Zrozumienie tego procesu pozwala docenić znaczenie każdego elementu tej skomplikowanej, lecz skutecznej ochrony.
Scenariusz uszkodzenia: co się dzieje, gdy prąd "ucieka" na obudowę?
Wyobraźmy sobie typową sytuację awaryjną: izolacja podstawowa w urządzeniu klasy I uległa uszkodzeniu. Może to być spowodowane na przykład przetarciem przewodu wewnętrznego, które doprowadziło do kontaktu z metalową obudową. W normalnych warunkach, gdy izolacja jest nienaruszona, obudowa jest bezpieczna. Jednak po uszkodzeniu izolacji, metalowa powierzchnia obudowy staje się pod napięciem. Dotknięcie jej w tym momencie przez nieuziemioną osobę groziłoby śmiertelnym porażeniem.
Od uziemienia do bezpiecznika: droga prądu, która chroni Twoje zdrowie
Na szczęście, w urządzeniach klasy I istnieje mechanizm zapobiegający tragedii. Gdy prąd "ucieka" na metalową obudowę, natychmiast zostaje odprowadzony przez podłączony do niej przewód ochronny (PE). Ten przewód prowadzi prąd bezpośrednio do ziemi. Taka droga dla prądu powoduje powstanie tzw. prądu zwarciowego o dużej wartości. Ten gwałtowny wzrost natężenia prądu jest natychmiast wykrywany przez zabezpieczenia nadprądowe w instalacji elektrycznej. Mogą to być bezpieczniki topikowe, wyłączniki nadprądowe lub wyłączniki różnicowoprądowe. Ich zadaniem jest szybkie przerwanie obwodu elektrycznego, co oznacza odcięcie zasilania od uszkodzonego urządzenia. Cały ten proces, od momentu awarii izolacji do odłączenia zasilania, zachodzi w ułamkach sekundy, skutecznie chroniąc użytkownika przed porażeniem.
Po czym poznać urządzenie w 1 klasie ochronności? Praktyczny poradnik
Rozpoznanie urządzenia należącego do 1 klasy ochronności jest stosunkowo proste i nie wymaga specjalistycznej wiedzy. Wystarczy zwrócić uwagę na kilka charakterystycznych cech, które odróżniają je od innych klas zabezpieczeń.
Wtyczka i kabel: trzy żyły i bolec uziemiający jako kluczowe znaki rozpoznawcze
Najbardziej oczywistym wskaźnikiem, że mamy do czynienia z urządzeniem klasy I, jest jego przewód zasilający. Powinien on być trzyżyłowy oprócz żyły fazowej i neutralnej, musi zawierać również żyłę ochronną (PE). Drugim, równie ważnym elementem jest wtyczka. Urządzenia klasy I są wyposażone we wtyczki posiadające otwór na bolec uziemiający, który pasuje do gniazdka z bolcami uziemiającymi. Obecność tego bolca, zarówno w gnieździe, jak i w wtyczce, jest kluczowym elementem zapewniającym prawidłowe działanie ochrony.
Czy istnieje symbol 1 klasy ochronności? Jak nie dać się zmylić oznaczeniom
W przeciwieństwie do urządzeń klasy II, które są zazwyczaj oznaczone charakterystycznym symbolem podwójnego kwadratu, 1 klasa ochronności nie posiada dedykowanego symbolu graficznego. Jej identyfikacja opiera się wyłącznie na obecności fizycznych elementów: trzyżyłowego przewodu i wtyczki z bolcem uziemiającym. Należy pamiętać, że brak specyficznego symbolu nie oznacza braku ochrony. Wręcz przeciwnie, obecność styku ochronnego jest jej definicją. Ważne jest, aby nie mylić braku symbolu z brakiem zabezpieczenia i zawsze zwracać uwagę na budowę wtyczki i kabla.
Klasa I, II, a może III? Kluczowe różnice, które musisz znać
Świat klas ochronności jest nieco bardziej złożony niż tylko jedna opcja. Aby w pełni zrozumieć znaczenie 1 klasy, warto przyjrzeć się jej w kontekście innych systemów zabezpieczeń, które producenci stosują w swoich urządzeniach.
1 klasa vs 2 klasa ochronności (podwójna izolacja): kiedy uziemienie jest niezbędne, a kiedy nie?
Najczęściej spotykanym systemem obok klasy I jest klasa II, charakteryzująca się podwójną lub wzmocnioną izolacją. Urządzenia tej klasy, często oznaczone symbolem podwójnego kwadratu, są tak zaprojektowane, że nawet w przypadku awarii izolacji podstawowej, dodatkowa warstwa izolacji zapewnia skuteczną ochronę przed porażeniem. Kluczowa różnica polega na tym, że klasa II nie wymaga podłączenia do uziemienia. Oznacza to, że urządzenia klasy II mogą być bezpiecznie używane w gniazdkach bez bolca uziemiającego. Z kolei urządzenia klasy I bez sprawnego uziemienia tracą swoje podstawowe zabezpieczenie, co czyni je niebezpiecznymi.
Co z klasą 0 i III? Krótkie wyjaśnienie dla pełnego obrazu bezpieczeństwa
Aby uzupełnić obraz systemów bezpieczeństwa, warto wspomnieć o klasach 0 i III:
- Klasa 0: W tej klasie ochrona opiera się wyłącznie na izolacji podstawowej, bez dodatkowego przewodu ochronnego. Urządzenia klasy 0 są obecnie rzadko spotykane w Europie ze względu na stosunkowo niski poziom bezpieczeństwa w porównaniu do nowszych standardów.
- Klasa III: Dotyczy ona urządzeń zasilanych bardzo niskim napięciem bezpiecznym (SELV lub PELV). Napięcie w tych urządzeniach jest tak niskie, że ryzyko porażenia jest praktycznie zerowe. Przykładami takich urządzeń są ładowarki do telefonów, niektóre zabawki elektryczne czy oświetlenie LED zasilane z niskonapięciowych transformatorów.
Tabela porównawcza: zestawienie najważniejszych cech klas ochronności
| Klasa Ochronności | Główny Środek Ochrony | Wymagane Uziemienie | Typowe Oznaczenie/Identyfikacja | Przykładowe Urządzenia |
|---|---|---|---|---|
| I | Izolacja podstawowa + przewód ochronny (PE) | Tak | Trzyżyłowy kabel, wtyczka z bolcem uziemiającym | Pralki, lodówki, elektronarzędzia, piece elektryczne |
| II | Izolacja podwójna lub wzmocniona | Nie | Symbol podwójnego kwadratu | Suszarki do włosów, laptopy, radia, niektóre lampy |
| 0 | Izolacja podstawowa | Nie | Brak symbolu, dwużyłowy kabel (w niektórych przypadkach) | Rzadko spotykane w Europie |
| III | Zasilanie bardzo niskim napięciem bezpiecznym (SELV/PELV) | Nie | Oznaczenie napięcia SELV/PELV | Ładowarki do telefonów, zabawki elektryczne, oświetlenie LED |
Gdzie najczęściej spotkasz urządzenia klasy I? Przykłady z Twojego otoczenia
Urządzenia należące do 1 klasy ochronności są wszechobecne w naszym codziennym życiu. Ich obecność jest szczególnie zauważalna tam, gdzie mamy do czynienia ze sprzętem o metalowych obudowach, który potencjalnie może przewodzić prąd.
Sprzęt AGD w Twojej kuchni i łazience: pralki, lodówki, mikrofalówki
Większość dużego sprzętu AGD, który znajduje się w naszych kuchniach i łazienkach, to urządzenia klasy I. Mowa tu między innymi o pralkach, lodówkach, zmywarkach, kuchenkach elektrycznych czy mikrofalówkach. Ich metalowe obudowy, choć estetyczne i funkcjonalne, wymagają podłączenia do przewodu ochronnego, aby zapewnić bezpieczeństwo użytkownikom w przypadku awarii wewnętrznych elementów elektrycznych.
Elektronarzędzia i sprzęt warsztatowy z metalową obudową
W warsztatach i podczas prac remontowych często korzystamy z elektronarzędzi, które również należą do tej klasy ochronności. Wiertarki, szlifierki, piły tarczowe, a także wiele innych narzędzi z metalowymi elementami, są projektowane z myślą o 1 klasie ochrony. W warunkach warsztatowych, gdzie ryzyko uszkodzenia kabla może być wyższe, sprawne uziemienie jest absolutnie kluczowe dla bezpieczeństwa operatora.
Komputery stacjonarne i serwery – dlaczego ich zasilacze wymagają uziemienia?
Choć obudowy komputerów stacjonarnych coraz częściej wykonane są z tworzyw sztucznych, ich zasilacze nadal często stanowią urządzenia klasy I. Metalowa obudowa zasilacza, w której znajdują się transformatory i układy elektroniczne, musi być podłączona do przewodu ochronnego. Uziemienie w tym przypadku nie tylko chroni użytkownika przed porażeniem, ale także pomaga w odprowadzaniu zakłóceń elektromagnetycznych i przepięć, chroniąc wrażliwe podzespoły komputera.
Największe zagrożenia i błędy: czym grozi podłączenie urządzenia klasy I bez uziemienia?
Ignorowanie wymogów dotyczących uziemienia w urządzeniach klasy I jest jednym z najpoważniejszych błędów, jakie możemy popełnić w kontekście bezpieczeństwa elektrycznego. Konsekwencje mogą być tragiczne.
Używanie "przejściówek" i przedłużaczy bez bolca – śmiertelne ryzyko
Bardzo częstym i skrajnie niebezpiecznym błędem jest stosowanie tak zwanych "przejściówek" lub przedłużaczy, które nie posiadają bolca uziemiającego. Podłączenie do takiego akcesorium urządzenia klasy I całkowicie pozbawia je kluczowego elementu ochrony. W przypadku awarii izolacji, niebezpieczne napięcie pojawi się na metalowej obudowie, a użytkownik, dotykając jej, naraża się na śmiertelne porażenie. To jak jazda samochodem bez pasów bezpieczeństwa teoretycznie można jechać, ale w razie wypadku konsekwencje są katastrofalne.

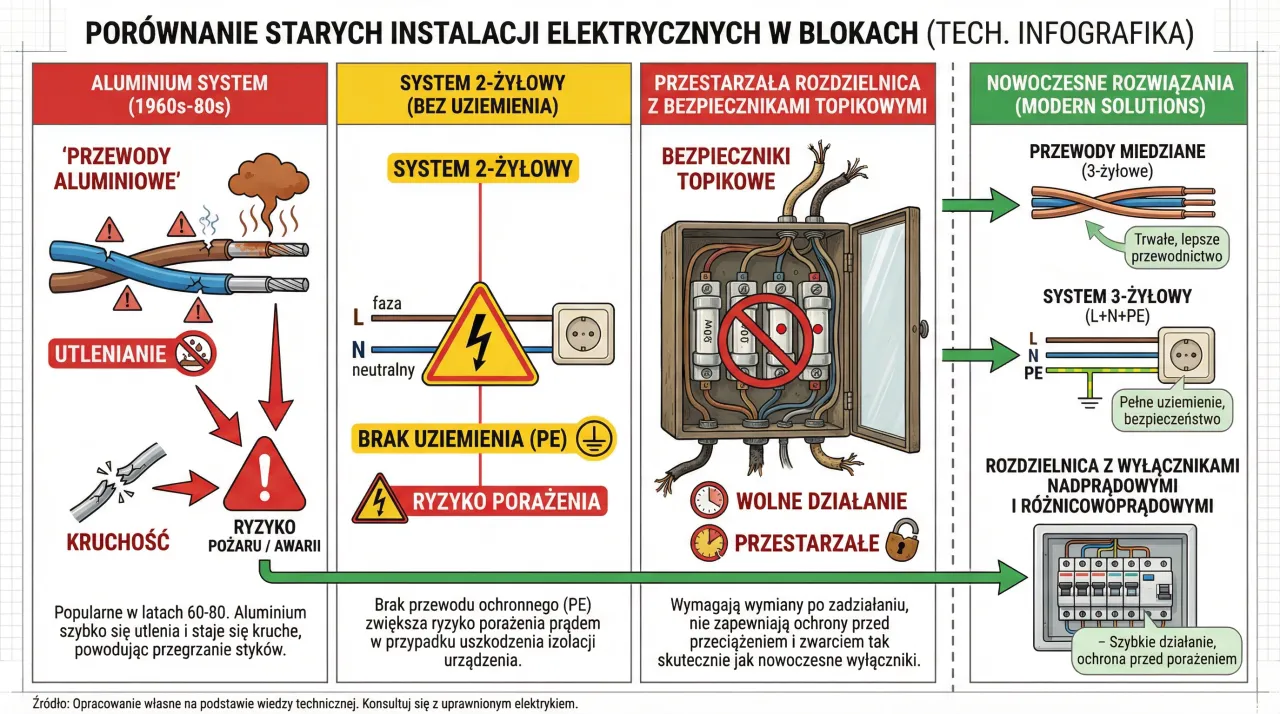

Gniazdka bez sprawnego uziemienia ("zerowania"): ukryta pułapka w starszych instalacjach
Starsze instalacje elektryczne mogą stanowić ukrytą pułapkę. Wiele z nich zostało zaprojektowanych w czasach, gdy uziemienie nie było tak powszechne lub stosowano tzw. "zerowanie" połączenie przewodu ochronnego z przewodem neutralnym. Choć w pewnych warunkach mogło to zapewniać pewien poziom ochrony, w przypadku awarii sieci energetycznej lub uszkodzenia przewodu neutralnego, gniazdka bez sprawnego uziemienia stają się niebezpieczne dla urządzeń klasy I. Dlatego tak ważne jest, aby w przypadku starszych instalacji, sprawdzić stan uziemienia i w razie potrzeby przeprowadzić jego modernizację.
Przeczytaj również: Poradnik elektryka - Jak bezpiecznie pracować z prądem?
Uszkodzony przewód ochronny – niewidzialne niebezpieczeństwo i jak mu zapobiegać
Kolejnym "niewidzialnym niebezpieczeństwem" jest uszkodzony przewód ochronny (PE). Może on ulec uszkodzeniu w kablu zasilającym urządzenie (np. przez wielokrotne zginanie, przecięcie) lub w samej instalacji elektrycznej. W takiej sytuacji urządzenie klasy I może wydawać się w pełni sprawne, ale w rzeczywistości jego najważniejszy system zabezpieczający nie działa. Aby zapobiegać takim sytuacjom, należy regularnie kontrolować stan kabli zasilających, unikać ich nadmiernego zginania i nie przeciążać przedłużaczy. W przypadku jakichkolwiek podejrzeń co do uszkodzenia przewodu ochronnego, należy natychmiast przerwać użytkowanie urządzenia i skonsultować się z wykwalifikowanym elektrykiem.
