Impedancja to pojęcie, które może wydawać się skomplikowane, ale jego zrozumienie jest kluczowe, jeśli interesujesz się elektroniką, audio, a nawet bezpieczeństwem instalacji elektrycznych. Nie musisz być inżynierem, aby pojąć jej podstawy. W prostych słowach, impedancja to miara tego, jak bardzo dany element obwodu "przeszkadza" prądowi przemiennemu w przepływie. Jest to szersze pojęcie niż zwykły opór, który znamy z prądu stałego, i ma ogromne znaczenie w praktyce.
Impedancja to całkowity opór prądu przemiennego, kluczowy dla działania urządzeń elektronicznych
- Impedancja (Z) to opór w obwodach prądu przemiennego (AC), szersze pojęcie niż rezystancja.
- Składa się z rezystancji (opór czynny, rozprasza energię) i reaktancji (opór bierny, magazynuje energię).
- Jej wartość zależy od częstotliwości prądu.
- Dopasowanie impedancji jest kluczowe dla jakości dźwięku w audio i efektywności sygnału w telekomunikacji.
- Pomiar impedancji pętli zwarcia jest istotny dla bezpieczeństwa instalacji elektrycznych.
- Jednostką impedancji jest om (Ω).
Impedancja dla początkujących: Czym jest i dlaczego ma znaczenie?
Wyobraź sobie rurę, przez którą płynie woda. Rezystancja to jakby stały zwężenie w tej rurze niezależnie od tego, jak szybko woda płynie, to zwężenie zawsze stawia taki sam opór. Impedancja działa podobnie, ale tylko wtedy, gdy mówimy o prądzie przemiennym (AC), czyli takim, który co chwilę zmienia kierunek. W tym przypadku, nasz "opór" może się zmieniać w zależności od tego, jak szybko prąd płynie (czyli od częstotliwości). Impedancja jest więc całkowitym oporem, jaki obwód stawia przepływowi prądu przemiennego, uwzględniając nie tylko zwykłe "zwężenia", ale także inne czynniki, które pojawiają się tylko wtedy, gdy prąd się zmienia. Zrozumienie tego jest ważne, bo dzięki niemu możemy sprawić, że nasze urządzenia audio będą brzmiały lepiej, a instalacje elektryczne będą bezpieczniejsze.
Definicja w prostych słowach: Co to jest impedancja?
Impedancja, oznaczana symbolem Z, to po prostu miara całkowitego oporu, jaki obwód elektryczny stawia przepływowi prądu przemiennego. Pomyśl o niej jak o sumie wszystkich przeszkód, jakie napotyka prąd w swojej drodze. Jest to pojęcie szersze niż sama rezystancja, ponieważ uwzględnia dodatkowe czynniki, które pojawiają się tylko w obwodach prądu zmiennego. Co ciekawe, jednostką impedancji, podobnie jak rezystancji, jest om (Ω).
Rezystancja to nie to samo! Poznaj kluczową różnicę
Najważniejsza różnica tkwi w tym, czego dotyczą te pojęcia. Rezystancja (R) to opór, który znamy z obwodów prądu stałego (DC) jest on stały i nie zależy od niczego poza samym materiałem i jego kształtem. Impedancja (Z) natomiast odnosi się wyłącznie do prądu przemiennego (AC). Wyobraź sobie, że rezystancja to jakby włożenie do rury z wodą gąbki, która zawsze stawia taki sam opór. Impedancja jest bardziej jak elastyczna membrana, która raz bardziej, raz mniej stawia opór w zależności od tego, jak szybko przepływa przez nią woda (czyli jak wysoka jest częstotliwość prądu).
Dlaczego o impedancji mówimy tylko przy prądzie przemiennym (AC)?
W obwodach prądu stałego (DC) mamy tylko jeden rodzaj oporu rezystancję. Ale gdy tylko przejdziemy na prąd przemienny (AC), pojawiają się nowe elementy, takie jak cewki i kondensatory. Te elementy inaczej reagują na prąd, który ciągle zmienia kierunek. Wprowadzają one dodatkowy "opór", który nazywamy reaktancją. Ponieważ reaktancja występuje tylko w obwodach AC, to właśnie tam musimy mówić o impedancji, która jest sumą rezystancji i tej dodatkowej reaktancji.
Z czego "składa się" impedancja? Dwa filary, które musisz zrozumieć
Aby w pełni pojąć, czym jest impedancja, musimy spojrzeć na nią jak na coś, co ma dwie strony medalu. Impedancja jest wielkością zespoloną, co oznacza, że składa się z dwóch głównych komponentów. Jeden z nich jest nam już znany, drugi zaś jest bardziej subtelny i związany z dynamiką prądu przemiennego. Zrozumienie tych dwóch filarów pozwoli Ci dostrzec pełny obraz tego, jak obwód zachowuje się pod wpływem prądu AC.

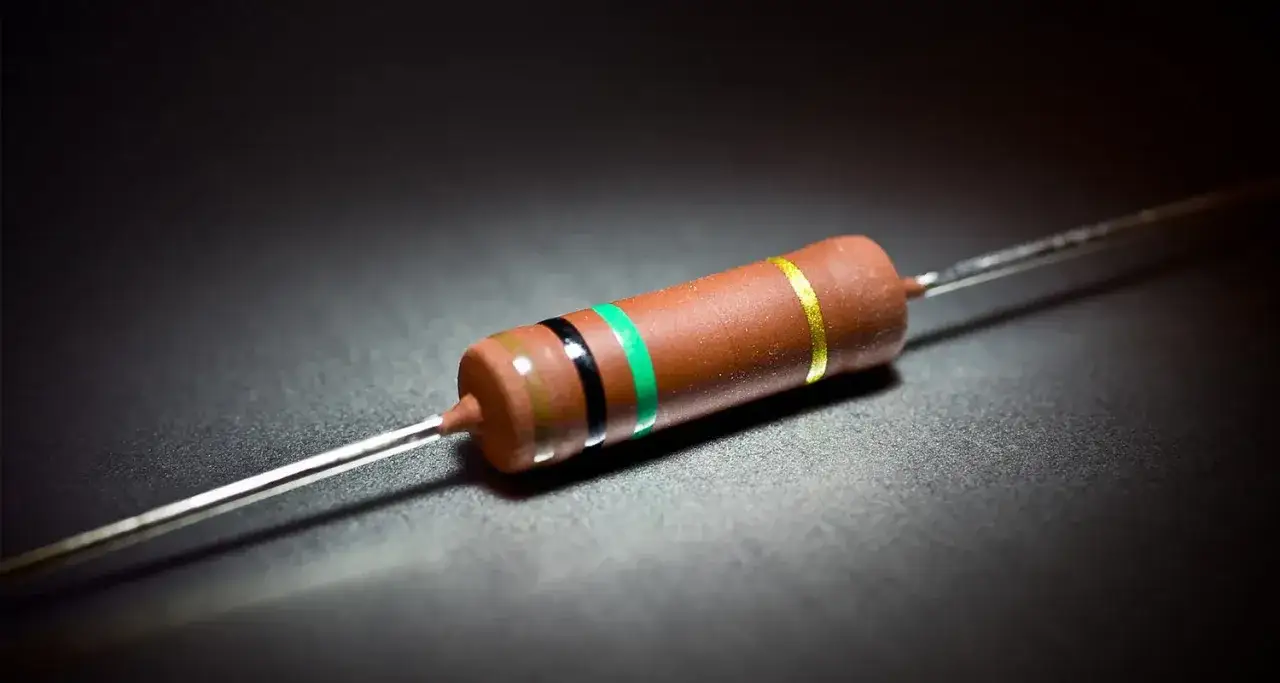

Część rzeczywista: Rezystancja (R) – znajomy opór elektryczny
Pierwszą częścią impedancji jest rezystancja (R). To ta część oporu, którą znamy z obwodów prądu stałego. Jest to opór czynny, który powoduje, że energia elektryczna jest zamieniana na ciepło. Pomyśl o grzałce w czajniku elektrycznym lub drucie żarowym w starej żarówce one właśnie "stawiają" rezystancję, która generuje ciepło. Jest to ten sam rodzaj oporu, który występuje zawsze, niezależnie od tego, czy płynie prąd stały, czy zmienny.
Część urojona: Reaktancja (X) – tajemniczy składnik zmiennego prądu
Drugą częścią impedancji jest reaktancja (X). To jest właśnie ten "dodatkowy" opór, który pojawia się tylko w obwodach prądu przemiennego. W przeciwieństwie do rezystancji, reaktancja nie rozprasza energii w postaci ciepła. Zamiast tego, ona ją magazynuje (np. w polu magnetycznym cewki lub polu elektrycznym kondensatora), a następnie oddaje z powrotem do obwodu. Ten proces magazynowania i oddawania energii powoduje, że prąd i napięcie nie są już idealnie zsynchronizowane pojawia się między nimi przesunięcie fazowe.
Reaktancja indukcyjna i pojemnościowa: Jak cewki i kondensatory "przeszkadzają" prądowi?
Reaktancja ma dwie odmiany, zależne od elementu, który ją powoduje:
- Reaktancja indukcyjna (XL): Powstaje w elementach zwanych cewkami (induktorami). Cewka "nie lubi" nagłych zmian prądu stara się je tłumić, magazynując energię w swoim polu magnetycznym. Im szybciej prąd się zmienia (czyli im wyższa częstotliwość), tym większy opór stawia cewka.
- Reaktancja pojemnościowa (XC): Powstaje w kondensatorach. Kondensator działa jak mały zbiornik na energię elektryczną, magazynując ją w polu elektrycznym. Co ciekawe, kondensator stawia mniejszy opór, gdy prąd zmienia się szybciej (czyli przy wyższej częstotliwości).
Obie te reaktancje wpływają na całkowitą impedancję obwodu, ale robią to w przeciwny sposób, co jest kluczowe dla zrozumienia działania wielu urządzeń.
Impedancja w praktyce: Gdzie spotykasz ją na co dzień (i czemu warto o niej wiedzieć)?
Choć termin "impedancja" brzmi technicznie, jej znaczenie jest widoczne w wielu aspektach naszego życia, zwłaszcza gdy mamy do czynienia z dźwiękiem, sygnałami radiowymi czy bezpieczeństwem elektrycznym. Zrozumienie, jak impedancja działa w praktyce, pozwala nam lepiej wykorzystywać dostępne technologie i unikać potencjalnych problemów.
Świat audio: Dlaczego dopasowanie impedancji głośników i słuchawek do wzmacniacza jest krytyczne?
W świecie audio, dopasowanie impedancji jest absolutnie kluczowe. Głośniki i słuchawki mają określoną impedancję (zwykle podawaną w omach, np. 4 Ω lub 8 Ω dla głośników), która mówi, jak bardzo "trudno" jest je zasilić. Wzmacniacz z kolei jest zaprojektowany do pracy z określoną impedancją. Jeśli impedancje nie są dopasowane, może dojść do kilku problemów: dźwięk może być zniekształcony, głośność może być znacznie niższa niż oczekiwana, a co gorsza, wzmacniacz może się przegrzewać i ulec uszkodzeniu, próbując dostarczyć zbyt duży prąd do głośnika o niskiej impedancji. Dlatego zawsze sprawdzaj zalecenia producenta dotyczące dopasowania impedancji!
Anteny i kable: Jak impedancja wpływa na jakość sygnału RTV i internetowego?
Podobna zasada dotyczy przesyłania sygnałów radiowych i telewizyjnych. Kable antenowe, kable koncentryczne czy nawet kable sieciowe Ethernet mają swoją charakterystyczną impedancję (np. 50 Ω lub 75 Ω). Jeśli impedancja kabla nie jest dopasowana do impedancji anteny lub urządzenia końcowego (telewizora, karty sieciowej), część sygnału zamiast dotrzeć do celu, zostanie odbita z powrotem wzdłuż kabla. Skutkuje to osłabieniem sygnału, pogorszeniem jakości obrazu czy wolniejszym internetem. Dlatego stosuje się standardowe impedancje, aby zapewnić maksymalny transfer sygnału.
Bezpieczeństwo w domu: Czym jest impedancja pętli zwarcia i dlaczego elektryk musi ją mierzyć?
W instalacjach elektrycznych kluczowe jest bezpieczeństwo. Jednym z parametrów, który elektrycy muszą regularnie sprawdzać, jest impedancja pętli zwarcia. Jest to całkowita impedancja obwodu, który powstaje w momencie wystąpienia zwarcia (czyli niepożądanego połączenia między fazą a zerem lub ziemią). Pomiar ten jest niezwykle ważny, ponieważ określa, jak duży prąd popłynie w przypadku zwarcia. Jeśli impedancja pętli zwarcia jest zbyt wysoka, prąd zwarciowy może nie być wystarczająco duży, aby zadziałały zabezpieczenia (bezpieczniki, wyłączniki nadprądowe), co stwarza ryzyko porażenia prądem lub pożaru.
Mierzenie i oznaczanie impedancji: Wszystko o symbolu "Z" i jednostce Om (Ω)
Gdy mówimy o liczbach, symbolach i jednostkach, impedancja ma swoje standardowe oznaczenia, które pomagają nam ją opisywać i mierzyć. Chociaż jest to pojęcie bardziej złożone niż zwykła rezystancja, jej podstawowa miara jest taka sama, co może być nieco mylące, ale też ułatwia zrozumienie.
Om (Ω) – uniwersalna jednostka oporu i... impedancji
Tak, to prawda jednostką impedancji jest om (Ω), dokładnie tak samo jak w przypadku rezystancji. Nie daj się zwieść pozorom; mimo że impedancja jest wielkością zespoloną i uwzględnia zarówno opór czynny (rezystancję), jak i bierny (reaktancję), to jej "wielkość" nadal wyrażamy w omach. To tak, jakbyśmy mówili o całkowitej odległości, która obejmuje zarówno drogę prostą, jak i zakręty nadal mierzymy ją w metrach.
Symbol Z i wzór na impedancję – matematyczne spojrzenie dla ciekawskich

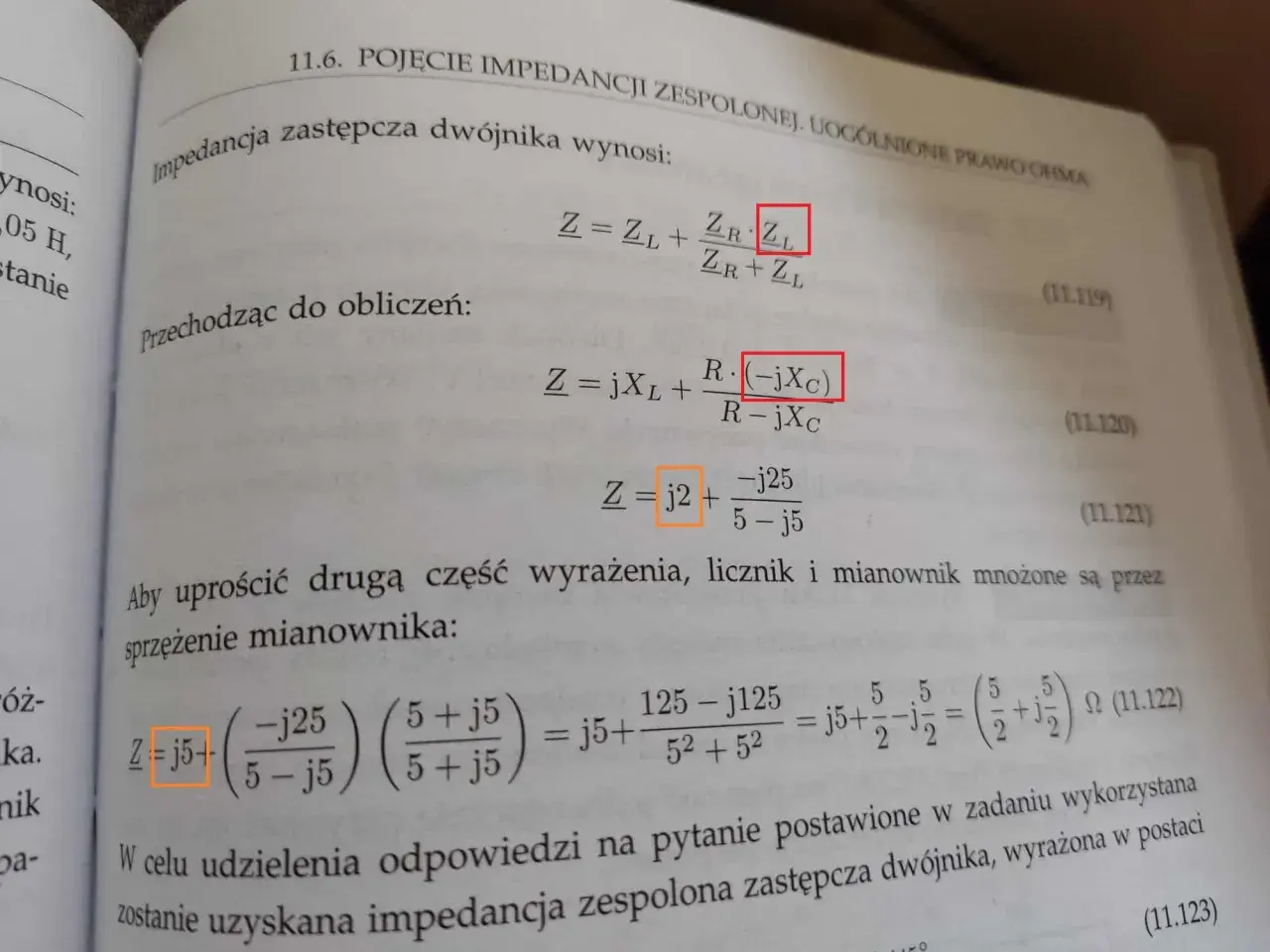

W fizyce i elektrotechnice impedancja jest oznaczana symbolem Z. Ponieważ jest to wielkość zespolona, można ją przedstawić matematycznie w postaci wzoru: Z = R + jX. Tutaj R to wspomniana już rezystancja (część rzeczywista), X to reaktancja (część urojona), a j to jednostka urojona (pierwiastek z -1), która jest standardowo używana w elektrotechnice do oznaczania części urojonej liczb zespolonych. Ten wzór pokazuje, że impedancja to suma dwóch różnych rodzajów oporu.
Najczęstsze pułapki i pytania dotyczące impedancji
Impedancja, zwłaszcza w kontekście audio, często budzi wiele pytań i wątpliwości. Istnieje kilka popularnych nieporozumień, które warto wyjaśnić, aby w pełni zrozumieć, jak działają nasze urządzenia i dlaczego pewne połączenia są lepsze od innych.
Wyższa czy niższa impedancja w słuchawkach – co jest lepsze i dla kogo?
Wybór słuchawek pod kątem impedancji zależy od tego, gdzie będziesz ich używać. Słuchawki o niskiej impedancji (np. 16-32 Ω) są łatwiejsze do "napędzenia" przez większość urządzeń mobilnych, takich jak smartfony czy laptopy, które mają ograniczone możliwości wzmacniania sygnału. Jednak mogą być one bardziej podatne na szumy i zakłócenia pochodzące ze źródła. Z kolei słuchawki o wysokiej impedancji (np. 250-600 Ω) wymagają mocniejszego wzmacniacza słuchawkowego, ale często oferują lepszą jakość dźwięku, większą dynamikę i są mniej wrażliwe na jakość źródła sygnału. Są one idealne do użytku stacjonarnego ze wzmacniaczem.
Co się stanie, gdy impedancje nie są dopasowane? Skutki niedopasowania
Niedopasowanie impedancji może prowadzić do szeregu problemów, w zależności od zastosowania:
- W systemach audio: Może skutkować zniekształceniami dźwięku, brakiem basu, zbyt niską głośnością lub, co gorsza, przegrzaniem i uszkodzeniem wzmacniacza (który próbuje dostarczyć za duży prąd) lub głośników (które mogą zostać przesterowane).
- W systemach radiowych i telewizyjnych: Niedopasowanie powoduje odbicia sygnału, co objawia się jako "duchy" na ekranie telewizora, utrata jakości sygnału, a nawet zmniejszenie zasięgu.
Ogólną zasadą jest dążenie do dopasowania impedancji, aby zapewnić maksymalny transfer mocy lub sygnału i uniknąć strat.
Przeczytaj również: Symbole elektryczne - Odczytaj każdy schemat bez problemu
Czy mogę bezpiecznie podłączyć 4-omowe głośniki do 8-omowego wzmacniacza?
To popularne pytanie, które często pojawia się wśród miłośników muzyki. Generalnie, podłączenie głośników o niższej impedancji (np. 4 Ω) do wzmacniacza, który jest przeznaczony dla wyższej impedancji (np. 8 Ω), jest ryzykowne. Wzmacniacz będzie musiał dostarczyć znacznie większy prąd, aby zasilić te głośniki, co może prowadzić do jego przegrzania i trwałego uszkodzenia. Chociaż niektóre wzmacniacze potrafią sobie z tym poradzić przy niższych poziomach głośności, nie jest to zalecane. Bezpieczniej jest podłączyć głośniki o wyższej impedancji do wzmacniacza przeznaczonego dla niższej impedancji w tym przypadku po prostu uzyskasz mniejszą moc wyjściową i ciszej grający dźwięk, ale bez ryzyka uszkodzenia sprzętu.
