Zrozumienie i prawidłowe obliczanie spadku napięcia to fundament bezpiecznej i efektywnej instalacji elektrycznej. Ten artykuł wyjaśni, czym jest to zjawisko, przedstawi kluczowe wzory dla różnych typów prądu oraz pokaże, jak krok po kroku wykonać obliczenia, aby Twoje urządzenia działały bez zarzutu i zgodnie z polskimi normami.
Kluczowe informacje o spadku napięcia i jego obliczaniu
- Spadek napięcia to naturalne zjawisko zmniejszania się napięcia w przewodzie, wynikające z jego oporu.
- Obliczenia spadku napięcia są niezbędne do projektowania bezpiecznych i wydajnych instalacji elektrycznych.
- Istnieją specyficzne wzory dla prądu stałego, jednofazowego i trójfazowego, uwzględniające parametry przewodu i obciążenia.
- Kluczowe zmienne to natężenie prądu (I), długość przewodu (L), przekrój (S) i konduktywność materiału (γ).
- Polskie normy (PN-HD 60364-5-52) określają dopuszczalne limity spadku napięcia: 3% dla oświetlenia i 5% dla pozostałych odbiorników.
- Zbyt duży spadek napięcia może prowadzić do nieprawidłowego działania urządzeń, przegrzewania się przewodów i awarii.
Dlaczego spadek napięcia to parametr, którego nie możesz ignorować
Spadek napięcia to zjawisko polegające na zmniejszeniu się napięcia elektrycznego wzdłuż przewodu, którym płynie prąd. Jest to naturalna konsekwencja oporu elektrycznego (rezystancji) przewodnika. Wyobraź sobie wodę płynącą w wężu im dłuższy i węższy wąż, tym większy opór napotyka woda, a ciśnienie na jego końcu jest niższe. Podobnie jest z prądem w przewodzie. Zrozumienie i obliczanie spadku napięcia jest kluczowe przy projektowaniu bezpiecznych i wydajnych instalacji elektrycznych.
Ignorowanie tego parametru może prowadzić do szeregu problemów. Najbardziej widoczne są migoczące światła, szczególnie przy włączaniu urządzeń o dużym poborze mocy, takich jak silniki czy grzałki. Urządzenia elektroniczne, które są wrażliwe na wahania napięcia, mogą działać nieprawidłowo, a nawet ulec uszkodzeniu. W skrajnych przypadkach, zbyt duży spadek napięcia może powodować przegrzewanie się przewodów, co stwarza ryzyko pożaru. Jest to szczególnie istotne w przypadku instalacji przemysłowych i budynków o dużej liczbie odbiorników.
Obliczanie spadku napięcia jest absolutnie konieczne w kilku sytuacjach. Przede wszystkim, jest to kluczowy element projektu każdej nowej instalacji elektrycznej. Musimy mieć pewność, że napięcie docierające do każdego punktu instalacji jest wystarczające do prawidłowego działania urządzeń. Również podczas modernizacji istniejących instalacji, zwłaszcza gdy planujemy podłączenie nowych, energochłonnych urządzeń, obliczenia te są niezbędne. Pozwalają one ocenić, czy istniejące przewody sprostają nowym obciążeniom, czy też konieczna jest ich wymiana lub modyfikacja.

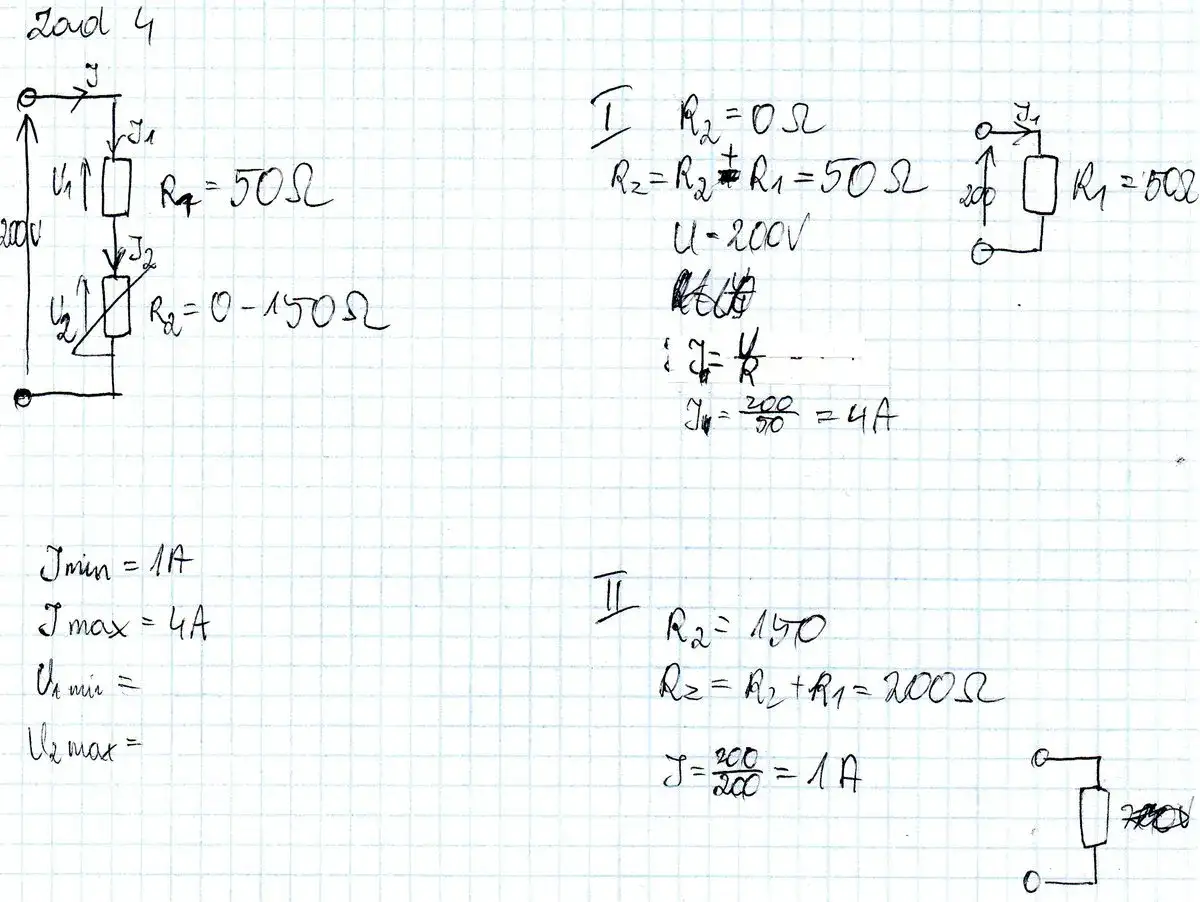

Kluczowe wzory na spadek napięcia – jak i kiedy je stosować
W zależności od rodzaju prądu i charakteru obciążenia, stosujemy różne wzory do obliczenia spadku napięcia. Precyzyjne określenie, który wzór jest właściwy, pozwala na dokładne oszacowanie parametrów instalacji.
Spadek napięcia dla prądu stałego (DC)
W przypadku obwodów zasilanych prądem stałym, na przykład w systemach fotowoltaicznych czy instalacjach samochodowych, stosujemy najprostszy wzór:
ΔU = (2 * I * L) / (γ * S)
Ten wzór uwzględnia dwukierunkowy przepływ prądu w przewodzie (tam i z powrotem), natężenie prądu, długość przewodu, jego przekrój oraz przewodność materiału.
Spadek napięcia dla prądu przemiennego jednofazowego (AC 1-f)
W domowych instalacjach jednofazowych, gdzie mamy do czynienia z prądem przemiennym, wzór jest nieco bardziej złożony:
ΔU = (2 * I * L * cos(φ)) / (γ * S)
Tutaj pojawia się nowy element: cos(φ), czyli współczynnik mocy. Jest on istotny, gdy obciążenie nie jest czysto rezystancyjne, a zawiera elementy indukcyjne lub pojemnościowe, takie jak silniki elektryczne czy świetlówki. W przypadku typowych domowych odbiorników, takich jak żarówki czy grzałki, cos(φ) jest bliski 1, dlatego często stosuje się wzór uproszczony, pomijając ten czynnik. Jednak przy podłączaniu urządzeń z silnikami, jego uwzględnienie jest kluczowe dla dokładności obliczeń.
Spadek napięcia dla prądu przemiennego trójfazowego (AC 3-f)
Dla instalacji trójfazowych, powszechnie stosowanych w przemyśle i w większych budynkach, wzór wygląda następująco:
ΔU = (√3 * I * L * cos(φ)) / (γ * S)
W tym wzorze pierwiastek z trzech (√3) pojawia się ze względu na specyfikę układu trójfazowego. Podobnie jak w przypadku prądu jednofazowego, współczynnik mocy cos(φ) jest ważny dla obciążeń indukcyjnych i pojemnościowych. Dla silników trójfazowych, które są częstym obciążeniem w takich instalacjach, uwzględnienie cos(φ) jest absolutnie konieczne.
Pamiętaj, że wszystkie powyższe wzory obliczają spadek napięcia w woltach (V). Aby uzyskać wartość procentową, należy podzielić obliczony spadek napięcia przez napięcie znamionowe instalacji i pomnożyć przez 100%.
Elementy wzoru pod lupą: Jak skompletować dane do obliczeń
Aby poprawnie zastosować wzory na spadek napięcia, musimy dokładnie zrozumieć znaczenie każdego symbolu i wiedzieć, skąd czerpać potrzebne dane.
- ΔU to nasz cel: spadek napięcia, wyrażany w woltach (V). Jest to różnica potencjałów między początkiem a końcem przewodu.
- I natężenie prądu obciążenia, mierzone w amperach (A). Wartość tę zazwyczaj odczytujemy z tabliczki znamionowej urządzenia lub obliczamy na podstawie jego mocy i napięcia (P = U * I dla DC, P = U * I * cos(φ) dla AC). Dla obwodów z wieloma odbiornikami, sumujemy ich prądy lub szacujemy maksymalne obciążenie.
- L długość przewodu, wyrażana w metrach (m). Tutaj kluczowa jest precyzja. Należy uwzględnić nie tylko odległość w linii prostej, ale całą trasę, jaką pokonuje przewód od rozdzielnicy, przez puszki, do samego punktu odbioru. Często jest to dwukrotność odległości od rozdzielnicy, ponieważ prąd płynie tam i z powrotem.
- γ (gamma) konduktywność właściwa materiału, podawana w mega-simensach na metr (MS/m). Jest to miara tego, jak dobrze dany materiał przewodzi prąd. Dla najczęściej stosowanej w instalacjach miedzi, przyjmuje się wartość około 58 MS/m. Dla aluminium, które jest lżejsze, ale ma większy opór, wartość ta wynosi około 35 MS/m.
- S pole przekroju poprzecznego przewodu, mierzone w milimetrach kwadratowych (mm²). Jest to kluczowy parametr determinujący rezystancję przewodu. Im większy przekrój, tym mniejszy opór i mniejszy spadek napięcia. Typowe przekroje to 1.5 mm², 2.5 mm², 4 mm² itd.
- cos(φ) współczynnik mocy. Jest to miara efektywności wykorzystania energii elektrycznej. Dla obciążeń czysto rezystancyjnych (grzałki, tradycyjne żarówki) cos(φ) ≈ 1. Dla obciążeń indukcyjnych (silniki elektryczne, transformatory) jest on niższy, zazwyczaj w zakresie 0.7-0.9. Wartość tę można znaleźć na tabliczce znamionowej urządzenia lub w jego dokumentacji technicznej.
Zebranie dokładnych danych, zwłaszcza dotyczących długości przewodów i natężenia prądu, jest niezbędne do wiarygodnych obliczeń.
Praktyczny przykład: Obliczamy spadek napięcia krok po kroku
Teoria jest ważna, ale nic nie zastąpi praktycznych przykładów. Pokażę teraz, jak obliczyć spadek napięcia w dwóch typowych scenariuszach instalacyjnych.
Przykład 1: Obwód gniazd w garażu (prąd przemienny, 1-fazowy)
- Założenia: Planujemy instalację gniazd w garażu. Potrzebujemy zasilić kilka urządzeń, zakładamy maksymalne obciążenie wynoszące 16 A (np. ładowarka do samochodu elektrycznego lub elektronarzędzia). Instalacja będzie wykonana przewodem miedzianym o przekroju 2.5 mm². Długość obwodu od rozdzielnicy do najdalszego gniazda to 30 metrów. Napięcie w sieci to 230 V. Ponieważ obciążenie może być mieszane (narzędzia, oświetlenie), przyjmujemy współczynnik mocy cos(φ) = 0.9.
- Wybór wzoru: Ponieważ jest to instalacja jednofazowa z potencjalnym obciążeniem indukcyjnym, używamy wzoru dla prądu przemiennego jednofazowego: ΔU = (2 * I * L * cos(φ)) / (γ * S)
-
Podstawienie i obliczenia:
- I = 16 A
- L = 30 m
- cos(φ) = 0.9
- γ (miedź) = 58 MS/m
- S = 2.5 mm²
- Wynik: Obliczony spadek napięcia wynosi około 5.96 V. Aby wyrazić go w procentach, dzielimy przez napięcie znamionowe: (5.96 V / 230 V) * 100% ≈ 2.6 %.
- Komentarz: Spadek napięcia wynoszący 2.6 % mieści się w dopuszczalnym limicie 5% dla obwodów innych niż oświetleniowe, zgodnie z normą PN-HD 60364-5-52. Instalacja jest poprawna pod tym względem.
Przeczytaj również: Współczynnik mocy cos φ - Uniknij kar za energię bierną
Przykład 2: Zasilanie silnika trójfazowego (prąd przemienny, 3-fazowy)
- Założenia: Zasilamy silnik trójfazowy o mocy 5.5 kW. Instalacja wykonana jest przewodem miedzianym o przekroju 4 mm². Długość trasy kablowej od rozdzielnicy do silnika wynosi 50 metrów. Napięcie międzyfazowe w sieci to 400 V. Silnik jest obciążeniem indukcyjnym, przyjmujemy współczynnik mocy cos(φ) = 0.85.
- Wybór wzoru: Dla prądu przemiennego trójfazowego stosujemy wzór: ΔU = (√3 * I * L * cos(φ)) / (γ * S)
- Obliczenie natężenia prądu (I): Najpierw musimy obliczyć prąd pobierany przez silnik. Dla mocy trójfazowej: P = √3 * U * I * cos(φ). Stąd I = P / (√3 * U * cos(φ)). I = 5500 W / (√3 * 400 V * 0.85) I = 5500 W / (1.732 * 400 V * 0.85) I = 5500 W / 588.88 V I ≈ 9.34 A
-
Podstawienie i obliczenia:
- I = 9.34 A
- L = 50 m
- cos(φ) = 0.85
- γ (miedź) = 58 MS/m
- S = 4 mm²
- √3 ≈ 1.732
- Wynik: Obliczony spadek napięcia wynosi około 2.97 V. Aby wyrazić go w procentach, dzielimy przez napięcie fazowe (ponieważ spadek napięcia jest liczony na fazie): (2.97 V / 230 V) * 100% ≈ 1.29 %.
- Komentarz: Spadek napięcia wynoszący około 1.29 % jest znacznie poniżej dopuszczalnego limitu 5% dla odbiorników innych niż oświetleniowe. Instalacja jest bezpieczna i prawidłowa pod względem spadku napięcia.
Polskie normy na straży Twojej instalacji: Jakie są dopuszczalne limity
Aby zapewnić bezpieczeństwo i prawidłowe działanie urządzeń elektrycznych, istnieją określone normy, które precyzują dopuszczalne wartości spadku napięcia. W Polsce kluczowym dokumentem jest norma PN-HD 60364-5-52: 2011, która stanowi adaptację międzynarodowych standardów i jest podstawą projektowania instalacji elektrycznych niskiego napięcia.
Norma ta określa, że spadek napięcia między punktem zasilania (np. złączem instalacji) a dowolnym punktem odbioru nie powinien przekraczać ściśle określonych wartości. Jest to kluczowe dla zagwarantowania, że urządzenia otrzymają napięcie wystarczające do ich poprawnego działania, a przewody nie będą się nadmiernie nagrzewać.
Zgodnie z PN-HD 60364-5-52:2011, główne limity są następujące:
- 3% dla obwodów oświetleniowych. Niższy limit dla oświetlenia wynika z faktu, że ludzkie oko jest bardzo wrażliwe na zmiany jasności. Zbyt duży spadek napięcia może powodować migotanie światła, co jest nie tylko irytujące, ale może też wpływać na samopoczucie i wydajność pracy.
- 5% dla pozostałych odbiorników. Dotyczy to między innymi gniazd wtykowych, obwodów siłowych (np. zasilanie maszyn, urządzeń grzewczych), a także silników. Ten limit jest wyższy, ponieważ większość tych urządzeń jest mniej wrażliwa na niewielkie wahania napięcia niż oświetlenie.
Przekroczenie tych wartości może mieć poważne konsekwencje. Urządzenia mogą nie działać w pełni swoich możliwości, silniki mogą się przegrzewać i tracić moc, a elektronika może ulec trwałemu uszkodzeniu. Jak wskazują eksperci z Schneider Electric, prawidłowe obliczenie i uwzględnienie spadku napięcia na etapie projektowania to inwestycja w niezawodność i bezpieczeństwo całej instalacji.
Mój wynik przekracza normę! Jak skutecznie zmniejszyć spadek napięcia
Jeśli Twoje obliczenia wykazały, że spadek napięcia przekracza dopuszczalne limity, nie martw się. Istnieje kilka sprawdzonych metod, aby ten problem rozwiązać. Najczęściej stosuje się kombinację poniższych rozwiązań:
- Dobór grubszego przewodu: Jest to najskuteczniejsza i najczęściej stosowana metoda. Zwiększenie przekroju przewodu (np. z 1.5 mm² na 2.5 mm², lub z 2.5 mm² na 4 mm²) znacząco zmniejsza jego rezystancję. Zgodnie ze wzorem, spadek napięcia jest odwrotnie proporcjonalny do przekroju (S), więc podwojenie przekroju może zmniejszyć spadek napięcia nawet o połowę. Jest to inwestycja, która zwraca się w postaci stabilnego napięcia i bezpieczeństwa.
- Skrócenie długości obwodu: Spadek napięcia jest wprost proporcjonalny do długości przewodu (L). Jeśli to możliwe, optymalizacja trasy kablowej i skrócenie dystansu między rozdzielnicą a punktem odbioru może przynieść znaczącą poprawę. Czasami wystarczy zmiana lokalizacji rozdzielnicy lub punktu poboru mocy.
- Podział obwodów na mniejsze: W przypadku bardzo rozległych instalacji, gdzie skrócenie obwodu lub zastosowanie bardzo grubych przewodów byłoby niepraktyczne lub zbyt kosztowne, można rozważyć podział jednego dużego obwodu na kilka mniejszych. Każdy z tych mniejszych obwodów będzie miał mniejsze natężenie prądu (I), co naturalnie zmniejszy spadek napięcia na każdym z nich.
Wybór odpowiedniej metody zależy od specyfiki instalacji, dostępnych możliwości i budżetu. Często najlepsze rezultaty daje połączenie kilku z tych strategii.
Czy można prościej? Kalkulatory online jako wsparcie w obliczeniach
W erze cyfrowej dostęp do narzędzi ułatwiających pracę jest na wyciągnięcie ręki. Internetowe kalkulatory spadku napięcia to popularne i pomocne rozwiązanie, szczególnie dla osób, które nie zajmują się projektowaniem instalacji na co dzień.
Typowy kalkulator online działa na zasadzie prostego formularza. Użytkownik wprowadza podstawowe dane, takie jak: rodzaj prądu (AC/DC), napięcie, rodzaj materiału przewodu (miedź/aluminium), przekrój przewodu, długość trasy kablowej, natężenie prądu obciążenia oraz, w przypadku prądu przemiennego, współczynnik mocy. Po wypełnieniu formularza kalkulator automatycznie oblicza spadek napięcia w woltach i procentach. Jest to szybki sposób na uzyskanie wstępnej oceny parametrów instalacji.
Kalkulatory online są doskonałe do szybkich szacunków, weryfikacji własnych obliczeń ręcznych lub gdy potrzebujemy sprawdzić kilka wariantów (np. różne przekroje przewodów) w krótkim czasie. Mogą być bardzo pomocne dla instalatorów, majsterkowiczów czy uczniów szkół technicznych. Jednakże, w przypadku skomplikowanych instalacji, projektów wymagających pełnej odpowiedzialności prawnej, czy gdy dokładność jest absolutnie krytyczna, obliczenia ręczne i dogłębna analiza są niezastąpione. Profesjonalny projektant instalacji elektrycznej musi rozumieć podstawy teoretyczne i być w stanie samodzielnie wykonać i zweryfikować wszystkie obliczenia, uwzględniając specyficzne warunki i wymagania norm.
