Rezystancja, czyli opór elektryczny, jest fundamentalnym pojęciem w świecie elektryczności, które określa, jak łatwo prąd może przepływać przez dany materiał. Zrozumienie, jak obliczyć rezystancję i od czego ona zależy, jest kluczowe dla każdego, kto chce zgłębić tajniki obwodów elektrycznych. W tym artykule przedstawimy dwa główne wzory na rezystancję, wyjaśnimy ich składowe, jednostki oraz omówimy czynniki, które realnie wpływają na wartość oporu, tak aby nawet początkujący mogli swobodnie poruszać się w tej tematyce.

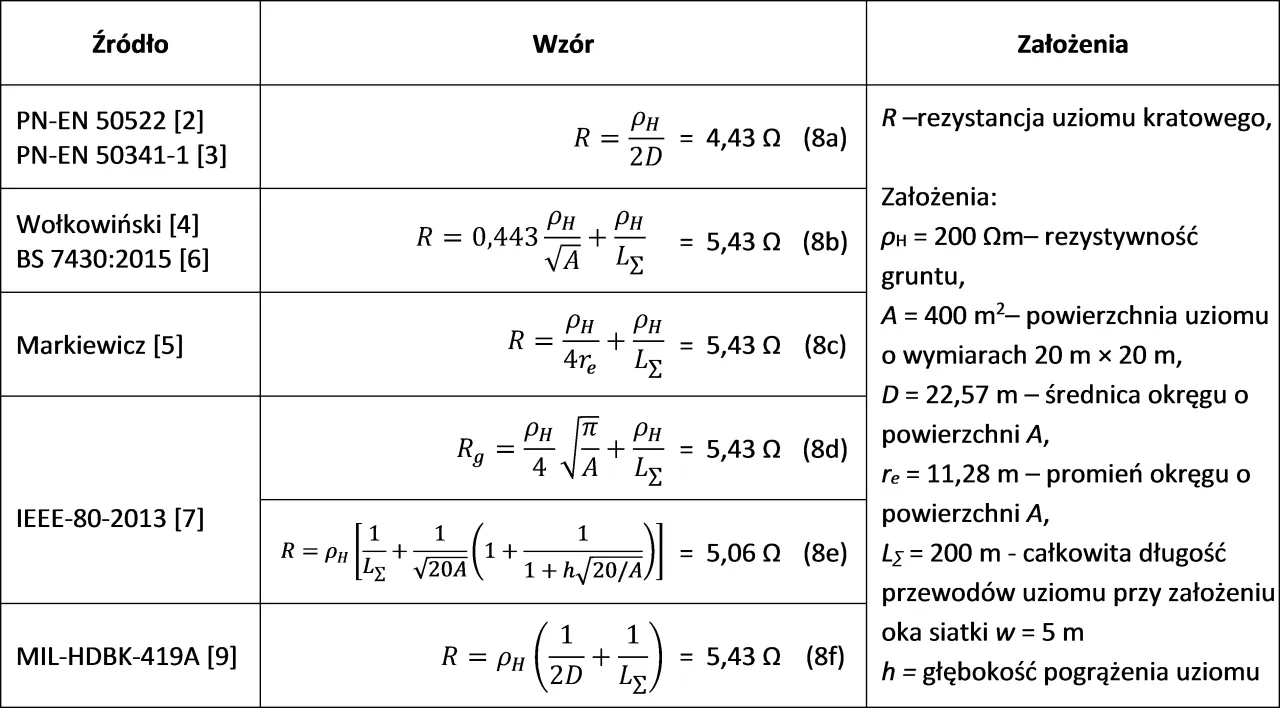

Dwa kluczowe wzory na rezystancję, które musisz poznać
W świecie elektryczności, zrozumienie rezystancji jest jak poznanie alfabetu bez tego trudno mówić o czytaniu obwodów. Istnieją dwa fundamentalne wzory, które pozwalają nam opisać i obliczyć opór elektryczny. Każdy z nich oferuje inną perspektywę: jeden skupia się na tym, co dzieje się w konkretnym fragmencie obwodu, podczas gdy drugi zagłębia się w fizyczne właściwości samego materiału. Znajomość obu jest niezbędna, aby w pełni pojąć, jak działają układy elektryczne.
Wzór nr 1: Jak Prawo Ohma pozwala błyskawicznie obliczyć opór w obwodzie?

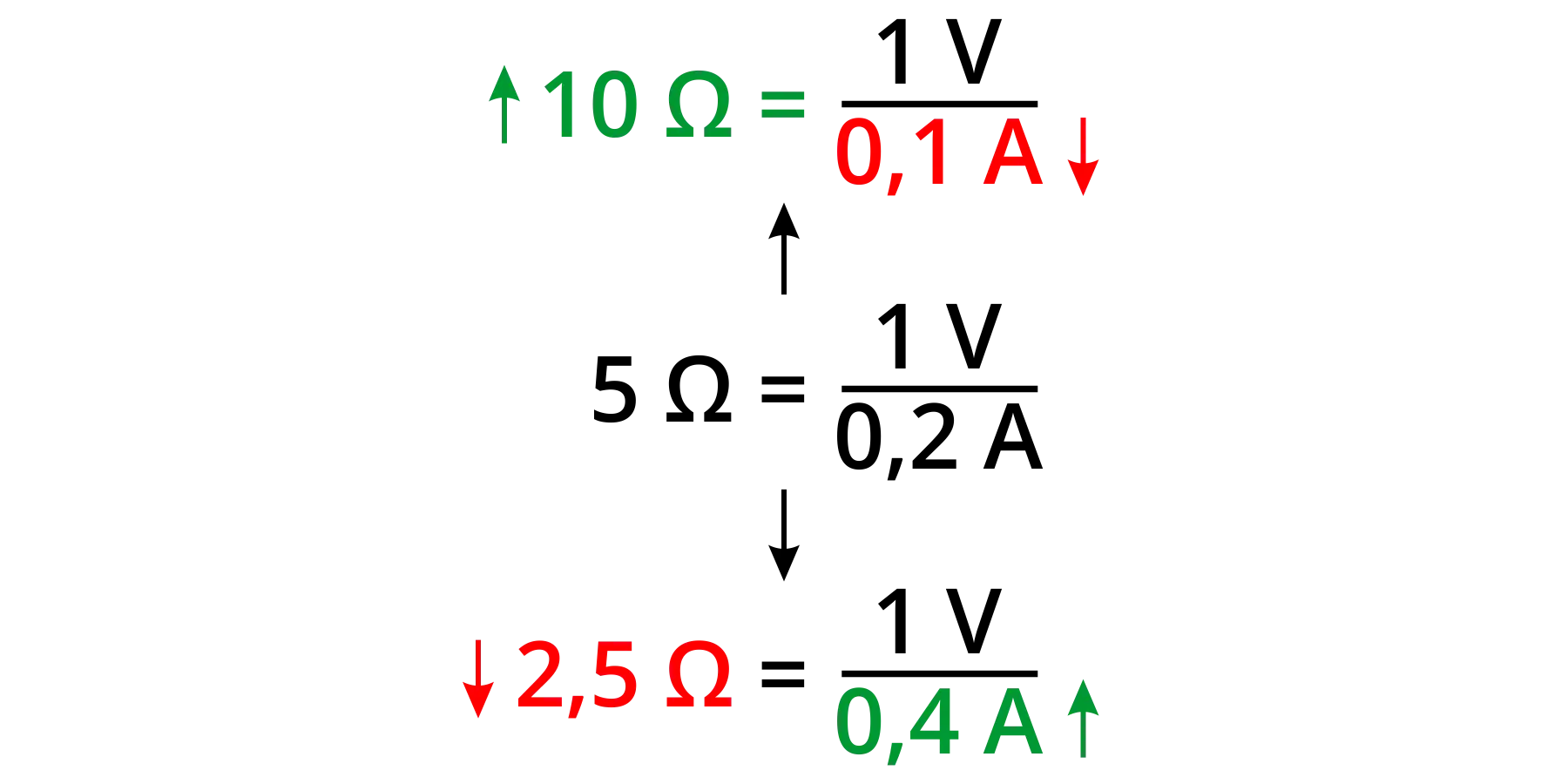

Pierwszym i najbardziej podstawowym narzędziem do obliczania oporu jest wzór wywodzący się z Prawa Ohma. Mówi on, że opór elektryczny (R) elementu w obwodzie jest równy stosunkowi napięcia (U) panującego na tym elemencie do natężenia prądu (I), który przez niego przepływa. Jest to niezwykle praktyczne, gdy znamy dwie z tych trzech wielkości i chcemy poznać trzecią. Obliczenie oporu za pomocą tego wzoru jest zazwyczaj kwestią prostego dzielenia.
Wzór: R = U / I
Gdzie:
- R rezystancja, mierzona w Omach (Ω).
- U napięcie elektryczne, mierzone w Voltach (V).
- I natężenie prądu, mierzone w Amperach (A).
Czym są napięcie (U) i natężenie (I) i jak wpływają na rezystancję (R)?
Aby w pełni zrozumieć wzór z Prawa Ohma, musimy wiedzieć, czym są napięcie i natężenie. Napięcie elektryczne (U) można sobie wyobrazić jako "siłę pchania" ładunków elektrycznych w obwodzie to różnica potencjałów między dwoma punktami. Natomiast natężenie prądu (I) to ilość ładunku elektrycznego, która przepływa przez dany punkt obwodu w jednostce czasu; można je porównać do strumienia wody w rurze. Prawo Ohma jasno pokazuje, że jeśli zwiększymy napięcie przy stałym natężeniu, rezystancja musi wzrosnąć, a jeśli zwiększymy natężenie przy stałym napięciu, rezystancja musi zmaleć. Rezystancja jest więc miarą tego, jak bardzo dany element "opiera się" przepływowi prądu, gdy jest poddawany działaniu napięcia.
Wzór nr 2: Jak materiał i wymiary przewodu kształtują jego opór?
Pierwszy wzór jest świetny do analizy gotowych obwodów, ale co, jeśli chcemy zaprojektować element o określonym oporze, na przykład grzałkę? Wtedy z pomocą przychodzi drugi, kluczowy wzór, który wiąże rezystancję z fizycznymi właściwościami samego przewodnika. Pozwala on obliczyć opór na podstawie tego, z czego wykonany jest przewód, jak długi jest i jak gruby. Jest to wzór fundamentalny w inżynierii materiałowej i projektowaniu elementów elektrycznych.
Wzór: R = ρ * (l / S)
Gdzie:
- R rezystancja, mierzona w Omach (Ω).
- ρ (rho) rezystywność materiału, mierzona w Omometrach (Ω·m).
- l długość przewodnika, mierzona w metrach (m).
- S pole przekroju poprzecznego przewodnika, mierzone w metrach kwadratowych (m²).
Objaśnienie symboli: Co oznaczają rezystywność (ρ), długość (l) i pole przekroju (S)?
Rozłóżmy na czynniki pierwsze symbole z drugiego wzoru, aby zrozumieć, jak każdy z nich wpływa na ostateczny opór:
- ρ (rho) rezystywność (opór właściwy): To podstawowa cecha materiału, mówiąca o tym, jak bardzo sam w sobie stawia opór przepływowi prądu. Jest to wartość stała dla danego materiału w określonej temperaturze, niezależna od kształtu czy rozmiaru kawałka. Na przykład, miedź ma bardzo niską rezystywność (około 1.7 x 10⁻⁸ Ω·m), co czyni ją doskonałym przewodnikiem. Z kolei szkło ma ekstremalnie wysoką rezystywność (rzędu 10¹⁰ - 10¹⁴ Ω·m), przez co jest izolatorem.
- l długość przewodnika: Im dłuższy jest przewód, tym więcej "przeszkód" musi pokonać prąd elektryczny. Rezystancja jest więc wprost proporcjonalna do długości. Wyobraź sobie wodę płynącą przez długą i wąską rurę napotka większy opór niż w krótkiej.
- S pole przekroju poprzecznego przewodnika: To obszar przekroju drutu lub kabla. Im grubszy przewód (czyli im większe pole przekroju), tym więcej "ścieżek" dla prądu. Rezystancja jest odwrotnie proporcjonalna do pola przekroju. W analogii z wodą, szeroka rura pozwoli na łatwiejszy przepływ niż wąska.
Od czego zależy opór elektryczny? Czynniki, które mają realne znaczenie
Opór elektryczny nie jest wartością przypisaną raz na zawsze do danego obiektu. Zależy on od szeregu czynników, które możemy kontrolować lub które zmieniają się w czasie. Drugi wzór na rezystancję, R = ρ * (l / S), doskonale to ilustruje, wskazując na cztery główne filary, od których zależy opór przewodnika: rodzaj materiału, jego długość, grubość oraz temperatura.
Rodzaj materiału: Dlaczego miedź przewodzi prąd lepiej niż stal?
Podstawowa różnica w przewodnictwie między miedzią a stalą, czy też między metalem a plastikiem, tkwi w ich rezystywności (ρ). Jest to wewnętrzna cecha materiału, która opisuje, jak silnie jego atomy i elektrony utrudniają przepływ ładunków. Materiały o niskiej rezystywności, takie jak metale szlachetne (srebro, złoto) czy powszechnie stosowana miedź i aluminium, pozwalają na swobodny przepływ prądu. Z tego powodu są one idealne do tworzenia przewodów elektrycznych. Z kolei materiały o bardzo wysokiej rezystywności, jak guma, szkło czy ceramika, niemal całkowicie blokują przepływ prądu i służą jako izolatory, chroniąc nas przed porażeniem.
Długość przewodu: Jak każdy dodatkowy metr wpływa na całkowitą rezystancję?
Zależność rezystancji od długości przewodu jest prosta i intuicyjna: im dłuższy przewód, tym większy opór. Można to porównać do długiej, krętej drogi im dłuższa, tym więcej czasu i wysiłku potrzeba, aby ją pokonać. W przypadku prądu elektrycznego, każdy dodatkowy metr przewodu to kolejna szansa na zderzenie elektronów z atomami materiału, co generuje opór. Dlatego w długich liniach przesyłowych energii elektrycznej, gdzie odległości są ogromne, straty energii spowodowane rezystancją przewodów mogą być znaczące. Aby je zminimalizować, stosuje się kable o dużej grubości.
Grubość przewodu: Dlaczego większe pole przekroju oznacza mniejszy opór?
Grubość przewodu, a precyzyjniej mówiąc, jego pole przekroju poprzecznego (S), ma odwrotny wpływ na rezystancję. Im większe pole przekroju, tym więcej "przestrzeni" dla przepływających elektronów, co oznacza mniejszy opór. Wyobraź sobie porównanie dwóch rur: jednej wąskiej i jednej szerokiej. Woda przepłynie znacznie łatwiej przez tę szerszą. Podobnie jest z prądem elektrycznym. Dlatego kable zasilające urządzenia o dużym poborze mocy, takie jak piece elektryczne czy silniki, muszą być odpowiednio grube, aby zapewnić niski opór i zapobiec przegrzewaniu się przewodu.
Temperatura: Cichy wróg przewodnictwa, czyli jak ciepło zwiększa rezystancję metali?
Temperatura jest czynnikiem, który często jest pomijany, ale ma realny wpływ na rezystancję, szczególnie w przypadku metali. Wraz ze wzrostem temperatury, atomy w sieci krystalicznej materiału zaczynają drgać intensywniej. Te drgania stają się przeszkodą dla swobodnego ruchu elektronów, co prowadzi do wzrostu rezystancji. Dlatego na przykład żarówka tradycyjna, której żarnik rozgrzewa się do wysokiej temperatury, ma znacznie większy opór, gdy jest gorąca, niż gdy jest zimna. Warto jednak pamiętać, że ten efekt jest typowy dla metali; w przypadku niektórych materiałów, jak półprzewodniki, wzrost temperatury może paradoksalnie zmniejszać rezystancję.
Rezystancja w praktyce: Jak krok po kroku wykorzystać wzory do obliczeń?
Teoria jest ważna, ale prawdziwe zrozumienie przychodzi z praktyką. Umiejętność zastosowania poznanych wzorów do rozwiązywania konkretnych problemów pozwala nam nie tylko lepiej pojąć fizykę, ale także projektować i diagnozować układy elektryczne. Poniżej przedstawiamy dwa proste przykłady obliczeniowe, które pokażą, jak efektywnie wykorzystać wzory na rezystancję w codziennych sytuacjach.
Przykład 1: Obliczanie oporu grzałki czajnika na podstawie napięcia i prądu
Załóżmy, że mamy czajnik elektryczny podłączony do standardowego gniazdka o napięciu 230 V. Podczas pracy czajnik pobiera prąd o natężeniu 10 A. Chcemy obliczyć opór jego grzałki.
- Zidentyfikuj dane wejściowe: Napięcie (U) = 230 V, Natężenie prądu (I) = 10 A.
- Wybierz odpowiedni wzór: Ponieważ znamy napięcie i prąd, użyjemy wzoru z Prawa Ohma: R = U / I.
- Wykonaj obliczenie: R = 230 V / 10 A = 23 Ω.
- Podaj wynik: Opór grzałki czajnika wynosi 23 Omów.
Przykład 2: Jaki opór będzie miał 10-metrowy drut aluminiowy o danej średnicy?
Chcemy obliczyć rezystancję 10-metrowego drutu aluminiowego o średnicy 1 mm. Rezystywność aluminium (ρ) wynosi w przybliżeniu 2.8 x 10⁻⁸ Ω·m.
- Zidentyfikuj dane wejściowe: Długość (l) = 10 m, Średnica drutu = 1 mm. Rezystywność aluminium (ρ) = 2.8 x 10⁻⁸ Ω·m.
- Przelicz jednostki: Średnicę musimy zamienić na promień i następnie na metry. Promień (r) = 1 mm / 2 = 0.5 mm = 0.0005 m.
- Oblicz pole przekroju poprzecznego (S): S = π * r² = 3.14159 * (0.0005 m)² = 3.14159 * 0.00000025 m² ≈ 7.85 x 10⁻⁷ m².
- Wybierz odpowiedni wzór: Użyjemy wzoru na rezystancję przewodnika: R = ρ * (l / S).
- Wykonaj obliczenie: R = (2.8 x 10⁻⁸ Ω·m) * (10 m / 7.85 x 10⁻⁷ m²) ≈ (2.8 x 10⁻⁸) * (1.27 x 10⁷) Ω ≈ 0.356 Ω.
- Podaj wynik: Opór 10-metrowego drutu aluminiowego o średnicy 1 mm wynosi około 0.356 Oma.
Najczęstsze błędy w obliczeniach – jak unikać pomyłek w jednostkach?
Podczas obliczeń rezystancji, zwłaszcza gdy korzystamy ze wzoru R = ρ * (l / S), najczęstszym źródłem błędów są nieprawidłowe jednostki. Oto kilka pułapek, na które należy uważać:
- Niespójne jednostki długości: Upewnij się, że długość przewodu (l) jest zawsze w metrach (m), jeśli rezystywność (ρ) jest podana w Ω·m.
- Błędy w polu przekroju (S): Często podaje się średnicę lub promień w milimetrach (mm). Należy je przeliczyć na metry, a następnie obliczyć pole przekroju w metrach kwadratowych (m²). Pamiętaj, że 1 mm² = 1 x 10⁻⁶ m².
- Pomylenie rezystancji z rezystywnością: Rezystywność (ρ) jest właściwością materiału, a rezystancja (R) właściwością konkretnego obiektu. Nie można ich stosować zamiennie.
- Niewłaściwe użycie stałych fizycznych: Zawsze sprawdzaj aktualne wartości rezystywności dla konkretnych materiałów, ponieważ mogą się one nieznacznie różnić w zależności od źródła i temperatury.
Rezystancja a rezystywność: Jaka jest fundamentalna różnica i dlaczego to ważne?
W świecie elektryczności często spotykamy się z terminami "rezystancja" i "rezystywność". Choć brzmią podobnie i są ze sobą ściśle powiązane, opisują zupełnie inne aspekty oporu elektrycznego. Jasne rozróżnienie między nimi jest kluczowe dla precyzyjnego rozumienia zagadnień związanych z przepływem prądu.
Rezystancja (R) jako cecha konkretnego obiektu
Rezystancja (R) to właściwość fizyczna konkretnego obiektu na przykład rezystora, kawałka drutu, czy żarówki. Jest to wartość mierzalna, która określa, jak dany element przeciwstawia się przepływowi prądu elektrycznego w konkretnych warunkach. Zależy ona nie tylko od materiału, z którego wykonany jest obiekt, ale także od jego kształtu i wymiarów (długości i pola przekroju). To właśnie rezystancję obliczamy za pomocą wzorów R = U/I lub R = ρ * (l/S).Rezystywność (ρ) jako uniwersalna właściwość materiału
Rezystywność (ρ), często nazywana też oporem właściwym, to z kolei cecha samego materiału, niezależna od jego rozmiarów czy kształtu. Jest to stała fizyczna, która określa, jak dobrze dany materiał przewodzi prąd elektryczny. Można ją porównać do gęstości czy temperatury topnienia to uniwersalna charakterystyka substancji. Na przykład, rezystywność miedzi jest zawsze taka sama (w danej temperaturze), niezależnie od tego, czy mamy do czynienia z cienkim drucikiem, czy grubym kablem. To właśnie rezystywność decyduje o tym, czy materiał jest dobrym przewodnikiem, czy izolatorem.
Nie tylko opór – czym jest konduktancja i kiedy warto o niej pamiętać?
Choć rezystancja jest najczęściej używanym pojęciem opisującym opór, istnieje również jej "przeciwieństwo" konduktancja. Zrozumienie tego pojęcia może ułatwić analizę niektórych obwodów elektrycznych i daje inną perspektywę na przepływ prądu.
Konduktancja (G): Odwrotność rezystancji, czyli miara łatwości przepływu prądu
Konduktancja (G) jest pojęciem ściśle związanym z rezystancją. Jest ona zdefiniowana jako odwrotność rezystancji: G = 1/R. Podczas gdy rezystancja mierzy, jak bardzo materiał utrudnia przepływ prądu, konduktancja mierzy, jak łatwo prąd może przez niego przepływać. Jednostką konduktancji w układzie SI jest Siemens (S). Materiał o wysokiej rezystancji ma niską konduktancję, i na odwrót. Na przykład, doskonale przewodząca miedź ma bardzo niską rezystancję, a co za tym idzie, bardzo wysoką konduktancję.
Przeczytaj również: Symbole elektryczne - Odczytaj każdy schemat bez problemu
W jakich sytuacjach myślenie w kategoriach przewodności jest bardziej intuicyjne?
Chociaż rezystancja jest powszechnie stosowana, w niektórych specyficznych sytuacjach konduktancja może okazać się bardziej intuicyjna i ułatwić analizę. Dotyczy to przede wszystkim:
- Obwodów równoległych: W obwodach, gdzie elementy są połączone równolegle, całkowita konduktancja jest sumą konduktancji poszczególnych elementów (G_całkowita = G1 + G2 + ...). Jest to prostsze niż obliczanie całkowitej rezystancji, gdzie trzeba używać ułamków.
- Analizy materiałowej: Kiedy mówimy o zdolności materiału do przewodzenia prądu w ogólnym sensie, często łatwiej jest operować pojęciem konduktancji właściwej (która jest odwrotnością rezystywności).
- Analizy obwodów z wieloma elementami: W bardziej złożonych analizach, zwłaszcza tych wykonywanych przy użyciu metod analizy obwodów, konduktancja może uprościć równania.
