Wyłączniki nadprądowe, potocznie nazywane "esami", to fundament bezpieczeństwa każdej instalacji elektrycznej. Jednak ich skuteczność w ochronie przed przeciążeniami i zwarciami zależy w dużej mierze od prawidłowego doboru. Kluczową rolę odgrywa tu tzw. typoszereg, czyli charakterystyka czasowo-prądowa wyłącznika. Zrozumienie tych oznaczeń, najczęściej liter B, C i D, jest absolutnie niezbędne dla każdego elektryka, instalatora, a nawet zaawansowanego majsterkowicza, aby zapewnić skuteczną ochronę przed uszkodzeniami i potencjalnymi zagrożeniami w sieci elektrycznej.
Dlaczego litera na bezpieczniku ma kluczowe znaczenie dla Twojej instalacji?
Wyłączniki nadprądowe są fundamentem bezpieczeństwa każdej instalacji elektrycznej, ale ich skuteczność zależy od prawidłowego doboru. Wprowadzają one koncepcję typoszeregu, czyli charakterystyk czasowo-prądowych, które decydują o tym, jak wyłącznik zareaguje na różne anomalie w sieci. Zrozumienie tych oznaczeń jest niezbędne dla każdego, kto zajmuje się elektryką, aby zapewnić ochronę przed uszkodzeniami i zagrożeniami.
Przeciążenie a zwarcie – co tak naprawdę chroni wyłącznik nadprądowy?
Wyłącznik nadprądowy chroni instalację przed dwoma głównymi rodzajami zagrożeń: przeciążeniem i zwarciem. Przeciążenie występuje, gdy do obwodu podłączymy zbyt wiele urządzeń lub gdy urządzenie pobiera prąd stale powyżej swojego znamionowego poziomu. W takiej sytuacji przewody mogą się nadmiernie nagrzewać, co grozi uszkodzeniem izolacji, a w skrajnych przypadkach pożarem. Wyłącznik nadprądowy reaguje na przeciążenie z pewnym opóźnieniem, które jest proporcjonalne do wielkości przekroczenia prądu znamionowego, dając czas na bezpieczne wyłączenie urządzeń lub zlokalizowanie problemu. Zwarcie to natomiast nagły, gwałtowny wzrost prądu, spowodowany bezpośrednim połączeniem przewodów fazowego i neutralnego lub fazowego z ziemią. W takiej sytuacji prąd może wzrosnąć do kilkunastu lub kilkudziesięciu razy więcej niż prąd znamionowy. Wyłącznik nadprądowy musi zareagować na zwarcie błyskawicznie, odcinając zasilanie w ułamku sekundy, aby zapobiec uszkodzeniu instalacji, urządzeń, a także uniknąć ryzyka porażenia prądem lub pożaru.Rola typoszeregu: Jak jedna litera decyduje o bezpieczeństwie i unikaniu awarii
Litera na wyłączniku nadprądowym czy to B, C, czy D określa jego charakterystykę czasowo-prądową. Jest to kluczowy parametr, który precyzyjnie definiuje, przy jakim natężeniu prądu i w jakim czasie wyłącznik zadziała. Ta charakterystyka jest niezbędna do odróżnienia chwilowych, dopuszczalnych prądów rozruchowych, które pojawiają się na przykład podczas włączania silnika, od niebezpiecznych stanów zwarciowych. Niewłaściwy dobór typoszeregu może prowadzić do dwóch problemów: albo wyłącznik będzie zbyt czuły i będzie niepotrzebnie wyłączał zasilanie przy normalnej pracy urządzeń (tzw. uciążliwe zadziałania), albo będzie zbyt "leniwy" i nie zapewni odpowiedniej ochrony w sytuacji zagrożenia, na przykład w przypadku zwarcia, co może skutkować pożarem.
Charakterystyki B, C, D – rozszyfrujmy tajemniczy kod wyłączników nadprądowych
Każda litera przypisana do wyłącznika nadprądowego niesie ze sobą konkretne informacje o jego działaniu. Pozwala to na precyzyjne dopasowanie zabezpieczenia do specyfiki obwodu i podłączonych do niego urządzeń.
Charakterystyka B: Kiedy potrzebujesz szybkiej i czułej ochrony?
Wyłączniki z charakterystyką B są najbardziej czułe spośród popularnych typów. Oznacza to, że zadziałają one przy prądzie od 3 do 5 razy większym niż ich prąd znamionowy (In). Są one idealnym wyborem dla obwodów o niskich prądach rozruchowych. Stosuje się je najczęściej w obwodach oświetleniowych, do zabezpieczania gniazd w pokojach mieszkalnych, a także do ochrony urządzeń elektronicznych, które są wrażliwe na przepięcia i wymagają szybkiej reakcji zabezpieczenia. Ich wrażliwość zapewnia skuteczną ochronę przewodów i podłączonych urządzeń przed skutkami przeciążeń i zwarć.Charakterystyka C: Uniwersalne zabezpieczenie dla większości domowych obwodów
Wyłączniki z charakterystyką C stanowią najbardziej uniwersalne i najczęściej spotykane rozwiązanie w instalacjach budownictwa mieszkaniowego i komercyjnego. Zadziałają one przy prądzie od 5 do 10 razy większym od prądu znamionowego (In). Ta charakterystyka jest odpowiednia do zabezpieczania obwodów gniazd ogólnego przeznaczenia, do których podłączane są typowe urządzenia gospodarstwa domowego, takie jak pralki, lodówki, zmywarki czy odkurzacze. Urządzenia te generują umiarkowane prądy rozruchowe podczas włączania, które mieszczą się w zakresie działania wyłącznika typu C, zapewniając jednocześnie skuteczną ochronę przed przeciążeniami i zwarciami.
Charakterystyka D: Do zadań specjalnych i urządzeń o ciężkim rozruchu
Wyłączniki z charakterystyką D są przeznaczone do obwodów, w których występują urządzenia generujące bardzo wysokie prądy rozruchowe. Zadziałają one przy prądzie od 10 do 20 razy większym od prądu znamionowego (In). Ich zastosowanie jest kluczowe w przypadku silników elektrycznych (np. w pompach, wentylatorach, maszynach warsztatowych), transformatorów, spawarki czy urządzeń o podobnym charakterze. Większa zwłoczność wyłącznika typu D zapobiega jego niepotrzebnemu zadziałaniu podczas startu tych urządzeń, jednocześnie gwarantując ochronę instalacji przed skutkami zwarcia.
Kiedy stosuje się rzadsze charakterystyki, takie jak A lub Z?
Choć charakterystyki B, C i D są najczęściej spotykane w domowych instalacjach, istnieją również inne, rzadziej stosowane typy. Charakterystyka A (zadziałanie przy 2-3x In) oraz Z (również 2-3x In, ale o jeszcze szybszym działaniu) znajdują zastosowanie przede wszystkim w przemyśle lub do ochrony bardzo wrażliwej aparatury elektronicznej. Wymagają one ekstremalnie szybkiej lub specyficznej reakcji na przepływający prąd, co jest kluczowe dla bezpieczeństwa delikatnych układów scalonych lub precyzyjnych urządzeń pomiarowych.

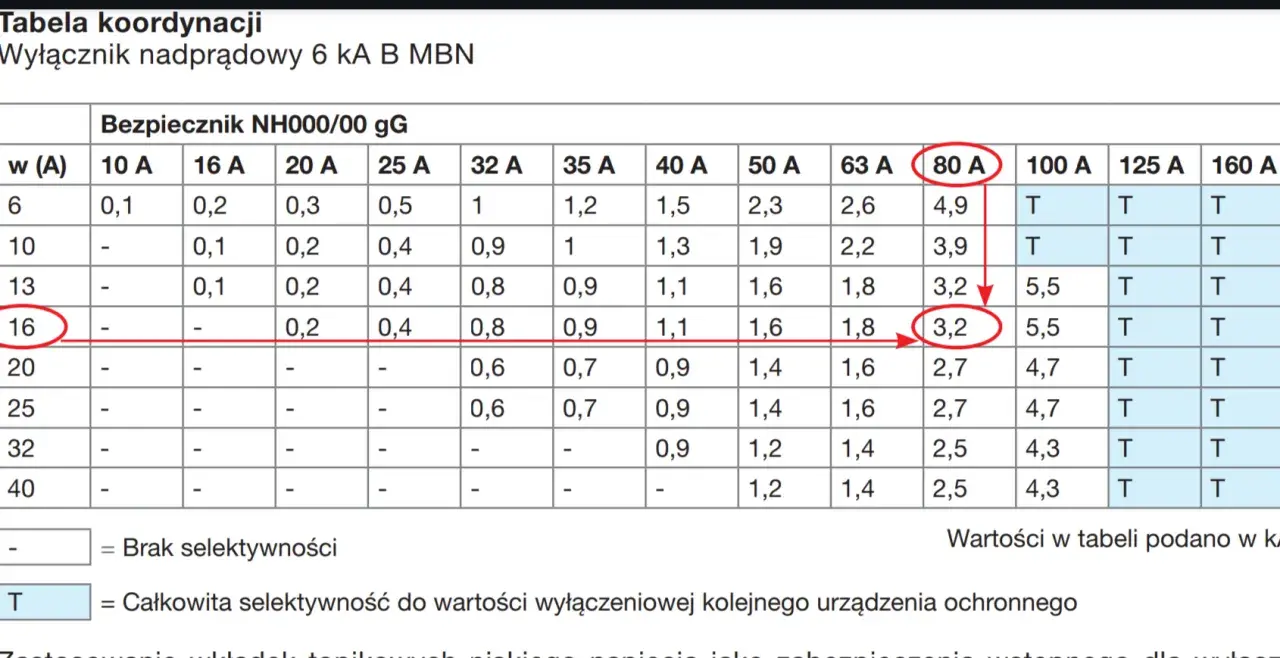

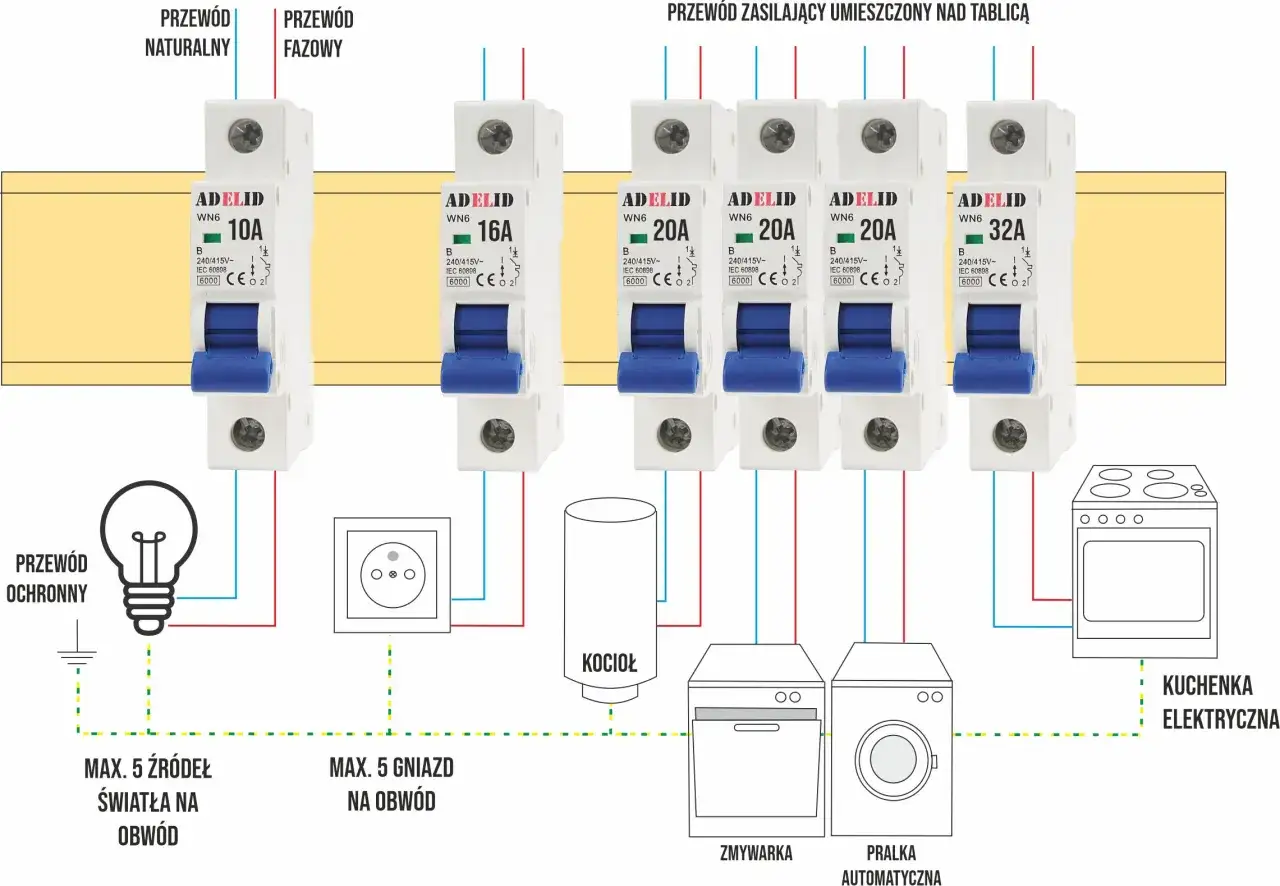

Jak dobrać odpowiedni typoszereg? Praktyczny poradnik krok po kroku
Prawidłowy dobór wyłącznika nadprądowego to proces, który wymaga analizy kilku kluczowych czynników. Postępując zgodnie z poniższymi krokami, można znacząco zwiększyć bezpieczeństwo i niezawodność instalacji elektrycznej.
Krok 1: Zidentyfikuj rodzaj obwodu – oświetlenie, gniazda czy siła?
Pierwszym i fundamentalnym krokiem jest dokładne określenie przeznaczenia danego obwodu. Czy jest to obwód przeznaczony wyłącznie do oświetlenia, obwód gniazd ogólnego użytku, czy może obwód zasilający urządzenia o dużej mocy, takie jak silniki elektryczne, piece czy maszyny warsztatowe? Różne typy obwodów generują odmienne obciążenia i prądy rozruchowe, co bezpośrednio wpływa na wybór odpowiedniej charakterystyki zabezpieczenia.
Krok 2: Oszacuj prądy rozruchowe podłączanych urządzeń
Kolejnym kluczowym etapem jest oszacowanie prądów rozruchowych urządzeń, które będą podłączane do danego obwodu. Wiele urządzeń, zwłaszcza tych z silnikami elektrycznymi, transformatorami czy kompresorami, podczas momentu włączenia generuje chwilowy prąd, który może być wielokrotnie wyższy od ich prądu znamionowego. Niedoszacowanie tych prądów jest częstą przyczyną niepotrzebnego wyłączania się zabezpieczeń, co może być bardzo uciążliwe. Z drugiej strony, zignorowanie tych wartości i zastosowanie zbyt "leniwej" charakterystyki może prowadzić do braku ochrony.
Dobór do obwodów oświetleniowych: Dlaczego charakterystyka B to najczęstszy wybór?
W przypadku obwodów oświetleniowych, zarówno tradycyjne żarówki, jak i nowoczesne oświetlenie LED, generują bardzo niskie prądy rozruchowe. Z tego powodu najbardziej odpowiednim wyborem jest wyłącznik o charakterystyce B. Zapewnia on szybką i skuteczną ochronę przewodów przed przeciążeniami i zwarciami, minimalizując ryzyko uszkodzenia delikatnych elementów instalacji oświetleniowej. Jego wysoka czułość gwarantuje, że nawet niewielkie anomalie zostaną szybko wykryte i zasygnalizowane przez zadziałanie zabezpieczenia.
Dobór do gniazd ogólnego użytku: Czy C16 to zawsze najlepsze rozwiązanie?
Dla obwodów gniazd ogólnego użytku, najczęściej stosuje się wyłączniki o charakterystyce C. Popularny wyłącznik C16 jest często uważany za standardowe rozwiązanie. Jednakże, czy jest to zawsze optymalny wybór? W instalacjach, gdzie podłączane są głównie urządzenia elektroniczne o niskich prądach rozruchowych, ale wymagające szybkiej ochrony, można rozważyć zastosowanie wyłącznika typu B. Z kolei w miejscach, gdzie istnieje większe prawdopodobieństwo podłączenia urządzeń z silnikami (np. w garażu), może być konieczne zastosowanie wyłącznika typu C o wyższym prądzie znamionowym, a w specyficznych przypadkach nawet typu D, jeśli obciążenie jest bardzo duże i charakterystyczne.
Dobór do urządzeń AGD i silników: Kiedy sięgnąć po charakterystykę C, a kiedy D jest niezbędna?
W przypadku większości typowych urządzeń gospodarstwa domowego, takich jak pralki, zmywarki czy lodówki, charakterystyka C jest w zupełności wystarczająca. Generują one umiarkowane prądy rozruchowe, które nie stanowią problemu dla wyłącznika typu C. Jednakże, gdy mamy do czynienia z urządzeniami o bardzo ciężkim rozruchu, takimi jak silniki elektryczne, spawarki czy duże transformatory, charakterystyka D staje się niezbędna. Jej większa tolerancja na prądy udarowe zapobiega nieuzasadnionym wyłączeniom podczas startu tych urządzeń, jednocześnie zapewniając skuteczną ochronę przed zwarciami.
Najczęstsze błędy przy doborze zabezpieczeń i jak ich unikać
Niewłaściwy dobór wyłączników nadprądowych jest częstą przyczyną problemów z instalacją elektryczną. Świadomość najczęściej popełnianych błędów pozwala na uniknięcie potencjalnych zagrożeń i zapewnienie prawidłowego działania systemu.
Błąd #1: „Im większa tolerancja, tym lepiej” – dlaczego charakterystyka D w obwodzie gniazdek to zagrożenie?
Powszechne przekonanie, że wyłącznik o większej tolerancji, czyli np. typu D, jest zawsze lepszy, ponieważ "nie wybija", jest niestety błędne i niebezpieczne. Zastosowanie charakterystyki D w obwodzie gniazdek, gdzie zazwyczaj wystarcza typ B lub C, oznacza, że w przypadku wystąpienia zwarcia, wyłącznik zadziała ze znacznym opóźnieniem. Może to doprowadzić do przegrzewania się przewodów, uszkodzenia izolacji, a nawet zainicjowania pożaru, zanim zabezpieczenie zareaguje. Kluczem jest dopasowanie charakterystyki do rzeczywistych potrzeb obwodu, a nie wybieranie "na zapas".
Błąd #2: Ignorowanie prądów rozruchowych i problem ciągłego „wybijania korków”
Ciągłe wyłączanie się zabezpieczeń, potocznie nazywane "wybijaniem korków", jest często wynikiem niedoszacowania prądów rozruchowych podłączanych urządzeń. Próba rozwiązania tego problemu poprzez wymianę wyłącznika na typ o wyższej tolerancji (np. z B na C, lub z C na D) bez odpowiedniej analizy obciążenia i przekroju przewodów, jest nie tylko nieskuteczna, ale przede wszystkim niebezpieczna. Prawidłowe rozwiązanie polega na dokładnej analizie obciążenia i, w razie potrzeby, przeprojektowaniu obwodu lub zastosowaniu odpowiedniego typu zabezpieczenia, a nie na "ślepej" próbie zwiększenia jego tolerancji.
Błąd #3: Niedopasowanie prądu znamionowego wyłącznika do przekroju przewodu
Kluczową zasadą bezpieczeństwa jest ścisłe powiązanie prądu znamionowego (In) wyłącznika nadprądowego z dopuszczalną obciążalnością prądową zastosowanych przewodów. Głównym zadaniem wyłącznika jest ochrona przewodów przed przegrzaniem. Jeśli jego prąd znamionowy będzie zbyt wysoki w stosunku do możliwości przewodów, to w przypadku przeciążenia, przewód może ulec uszkodzeniu i przegrzaniu, zanim wyłącznik zadziała. Zawsze należy dopasować zabezpieczenie do przekroju przewodów, aby zapewnić skuteczną ochronę instalacji.
Zastosowanie zbyt czułego wyłącznika (np. typu B do zasilania silnika) będzie skutkować uciążliwym, niepotrzebnym zadziałaniem podczas rozruchu urządzenia. Z kolei użycie wyłącznika o zbyt zwłocznej charakterystyce (np. typu D do obwodu oświetleniowego) może nie zapewnić odpowiednio szybkiej ochrony przewodów w przypadku zwarcia, stwarzając ryzyko pożaru.
Typoszereg a normy PN-HD 60364: Dlaczego projekt instalacji jest ważniejszy niż działanie na własną rękę?
Wybór odpowiedniego typoszeregu zabezpieczeń to nie tylko kwestia funkcjonalności i wygody użytkowania, ale przede wszystkim zgodności z obowiązującymi przepisami i normami, co przekłada się na bezpieczeństwo prawne i użytkowe całej instalacji. Norma PN-HD 60364 stanowi podstawę dla prawidłowego projektowania i wykonywania instalacji elektrycznych niskiego napięcia.
Rola elektryka z uprawnieniami w gwarancji bezpieczeństwa
Projektowanie i wykonawstwo instalacji elektrycznych to zadania wymagające specjalistycznej wiedzy i doświadczenia. Powierzenie tych prac wykwalifikowanym elektrykom posiadającym odpowiednie uprawnienia jest gwarancją bezpieczeństwa. Tylko specjalista jest w stanie dokonać prawidłowej oceny obciążeń, dobrać odpowiednie zabezpieczenia, uwzględniając ich typoszereg i prąd znamionowy, a także zapewnić zgodność całej instalacji z obowiązującymi normami, takimi jak PN-HD 60364. Jest to kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz ochrony mienia.
Przeczytaj również: Jaki bezpiecznik do gniazdek - Uniknij błędów, zadbaj o bezpieczeństwo
Jak weryfikować poprawność doboru zabezpieczeń w istniejącej instalacji?
Właściciele istniejących instalacji elektrycznych mogą zadbać o ich bezpieczeństwo poprzez regularne przeglądy przeprowadzane przez wykwalifikowanego elektryka. Specjalista jest w stanie ocenić, czy zastosowane zabezpieczenia są nadal zgodne z aktualnymi potrzebami i obowiązującymi normami. W przypadku jakichkolwiek wątpliwości, problemów z "wybijaniem korków" lub niepokojących sygnałów ze strony instalacji, zawsze należy skonsultować się z profesjonalistą. Samodzielne modyfikacje instalacji elektrycznej, bez odpowiedniej wiedzy i uprawnień, mogą prowadzić do poważnych konsekwencji i zagrożeń.
