Dobór odpowiedniego bezpiecznika do urządzenia o mocy 4 kW to kluczowy krok, który bezpośrednio wpływa na bezpieczeństwo Twojej instalacji elektrycznej oraz domowników. Niewłaściwe zabezpieczenie może prowadzić do niebezpiecznych sytuacji, takich jak pożar, uszkodzenie sprzętu, a nawet porażenie prądem. W tym artykule pokażę Ci, jak prawidłowo dobrać bezpiecznik, biorąc pod uwagę najważniejsze czynniki.
4kW - jaki bezpiecznik wybrać? Kluczowa decyzja dla Twojego bezpieczeństwa
Wybór bezpiecznika to znacznie więcej niż tylko techniczna formalność to fundamentalna kwestia bezpieczeństwa. Niewłaściwie dobrany bezpiecznik, czyli taki, który jest zbyt "słaby" lub zbyt "mocny" w stosunku do obciążenia i rodzaju instalacji, może mieć katastrofalne skutki. Mówimy tu o realnym ryzyku przegrzania przewodów, co w skrajnych przypadkach może doprowadzić do zapłonu izolacji i pożaru. Ponadto, uszkodzeniu może ulec samo urządzenie, a nawet cała instalacja elektryczna. Dlatego tak ważne jest, aby poświęcić temu zagadnieniu należytą uwagę.
Co ciekawe, mimo że moc urządzenia wynosi 4 kW, odpowiedź na pytanie o właściwy bezpiecznik nie jest jednoznaczna. Wszystko zależy od tego, czy Twoje urządzenie jest podłączone do instalacji jednofazowej (230V), czy trójfazowej (400V), potocznie nazywanej "siłą". To właśnie rodzaj instalacji jest pierwszym i najważniejszym czynnikiem determinującym wybór zabezpieczenia.
Instalacja jednofazowa (230V): najczęstszy scenariusz w polskich domach
Instalacja jednofazowa to standard, który znajdziemy w zdecydowanej większości polskich domów i mieszkań. Jest ona powszechnie stosowana do zasilania większości urządzeń AGD, oświetlenia czy gniazdek. Jednakże, gdy mówimy o urządzeniu o mocy 4 kW, mamy do czynienia ze znacznym obciążeniem dla takiej instalacji, które wymaga szczególnej uwagi przy doborze zabezpieczeń.
Aby obliczyć prąd, jaki będzie płynął w obwodzie zasilającym urządzenie o mocy 4000 W (4 kW) przy napięciu 230 V, skorzystamy z prostego wzoru: I = P / U. Po podstawieniu wartości otrzymujemy: I = 4000 W / 230 V ≈ 17,39 A. Ten wynik jest kluczowy dla dalszych decyzji.
Widzimy, że prąd znamionowy urządzenia wynosi około 17,39 A. Standardowy bezpiecznik o wartości 16 A jest w tym przypadku zdecydowanie za mały (17,39 A > 16 A). Użycie takiego zabezpieczenia spowodowałoby jego ciągłe wyzwalanie, czyli "wybijanie korków", co jest nie tylko uciążliwe, ale i świadczy o niedopasowaniu. Dlatego konieczne jest zastosowanie najbliższego wyższego standardowego bezpiecznika, czyli 20 A.
Wyobraźmy sobie sytuację: masz w domu podgrzewacz wody o mocy 4 kW. Jeśli jest on podłączony do instalacji jednofazowej 230V, prawidłowym i bezpiecznym wyborem zabezpieczenia będzie właśnie bezpiecznik o wartości 20 A. Pamiętaj, że to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa Twojej instalacji.
Instalacja trójfazowa (400V, "siła"): kiedy jej potrzebujesz?
Instalacja trójfazowa, często określana mianem "siły", jest niezbędna w przypadku urządzeń o bardzo dużym zapotrzebowaniu na moc lub silników wymagających specyficznego sposobu zasilania. Mowa tu zazwyczaj o urządzeniach takich jak profesjonalne płyty indukcyjne, duże piece elektryczne, pompy ciepła czy mocne silniki przemysłowe. Jeśli Twoje urządzenie 4 kW należy do tej kategorii, prawdopodobnie jest ono podłączone właśnie do instalacji trójfazowej.
W instalacji trójfazowej obliczenia prądu wyglądają inaczej, ponieważ moc jest rozłożona na trzy fazy. Wzór na prąd w tym przypadku to: I = P / (U * √3). Podstawiając nasze wartości: I = 4000 W / (400 V * 1,732) ≈ 5,77 A. Jak widać, prąd przypadający na jedną fazę jest znacznie niższy niż w instalacji jednofazowej.
Dzięki rozłożeniu obciążenia na trzy fazy, prąd płynący przez każdą z nich jest relatywnie niewielki. Dla urządzenia o mocy 4 kW w instalacji trójfazowej 400V, wystarczającym zabezpieczeniem będzie bezpiecznik o wartości 10 A (trójfazowy). Warto również wspomnieć, że na rynku dostępne są specjalistyczne wyłączniki silnikowe, które często posiadają regulację prądu zadziałania w zakresie 6,3-10 A, co pozwala na precyzyjne dopasowanie zabezpieczenia do konkretnego urządzenia.

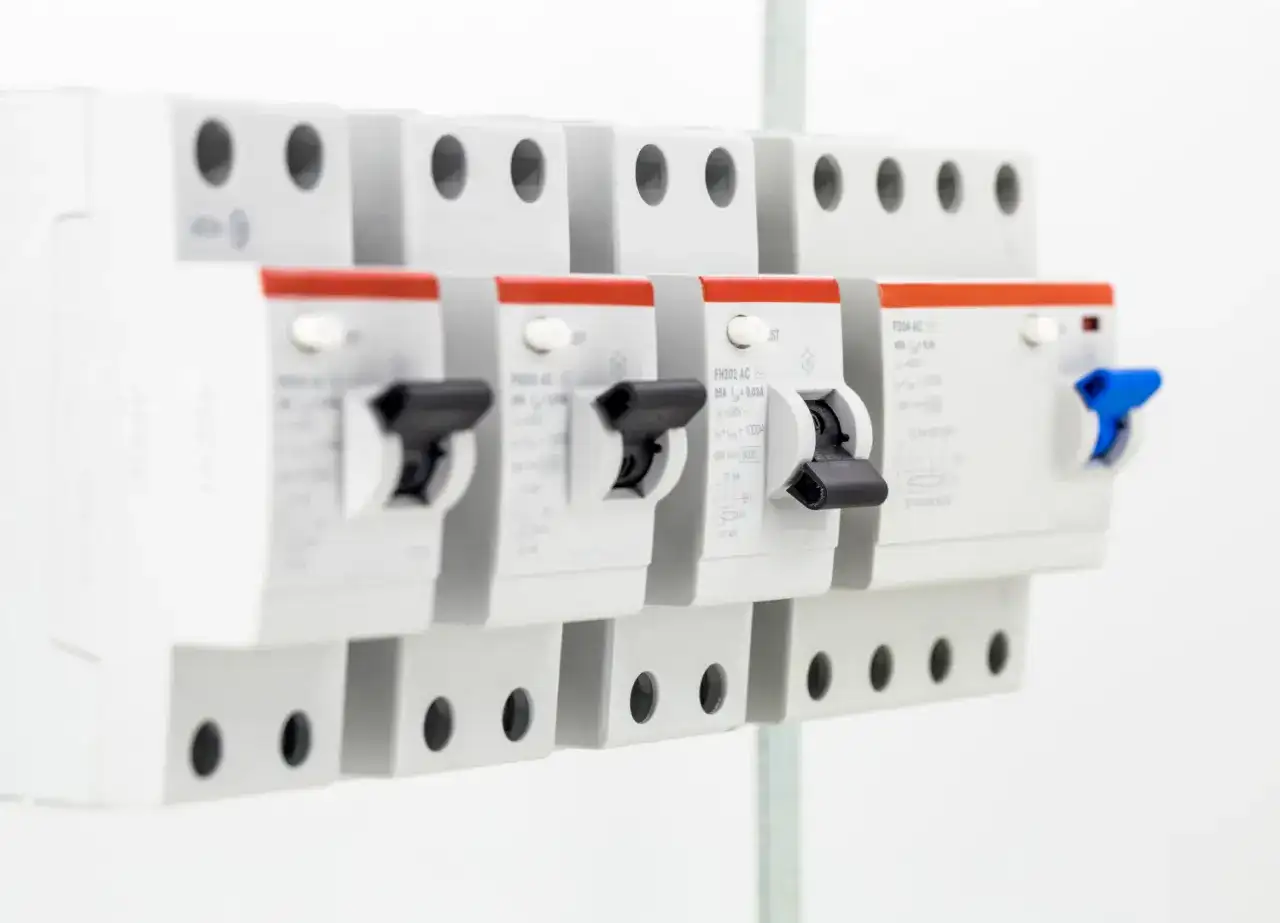

Charakterystyka B czy C? Tajemnicza litera, która ma ogromne znaczenie
Wybierając bezpiecznik, nie możemy skupiać się wyłącznie na jego wartości prądowej, czyli amperażu. Równie istotna jest tzw. charakterystyka czasowo-prądowa, oznaczana literami B lub C. Ta cecha określa, jak szybko bezpiecznik zareaguje na przeciążenie lub zwarcie, a jej właściwy dobór jest kluczowy dla poprawnego działania instalacji i ochrony urządzeń.
Bezpieczniki typu B są przeznaczone głównie do obwodów oświetleniowych oraz gniazd ogólnego przeznaczenia. Nie są one przystosowane do obsługi urządzeń, które generują wysokie prądy rozruchowe, czyli chwilowego, krótkotrwałego skoku poboru prądu podczas włączania. Bezpieczniki typu B wyzwalają się przy prądzie znamionowym 3 do 5 razy większym. Oznacza to, że mogą one niepotrzebnie wyłączać się przy włączaniu urządzeń takich jak silniki czy grzałki z wentylatorami, nawet jeśli nie ma faktycznego zagrożenia.
Z kolei bezpieczniki typu C są projektowane z myślą o obwodach, w których występują urządzenia o podwyższonych prądach rozruchowych. Dotyczy to między innymi silników elektrycznych, transformatorów czy wielu urządzeń AGD, takich jak pralki, zmywarki czy wspomniane wcześniej podgrzewacze wody. Bezpieczniki typu C wyzwalają się przy prądzie znamionowym 5 do 10 razy większym, co czyni je znacznie bardziej odpornymi na chwilowe skoki poboru prądu. Z tego powodu, dla większości urządzeń o mocy 4 kW, a zwłaszcza tych wyposażonych w silniki lub elementy grzewcze z wentylatorami, charakterystyka C jest bezpieczniejszym i bardziej uniwersalnym wyborem.
Bezpiecznik to nie wszystko: czy Twoje kable wytrzymają obciążenie?
Często zapominamy, że głównym zadaniem bezpiecznika nie jest ochrona samego urządzenia, ale przede wszystkim ochrona przewodów elektrycznych. Bezpiecznik ma za zadanie przerwać obwód w momencie, gdy prąd płynący przez przewody przekroczy bezpieczny poziom, zapobiegając ich przegrzaniu, stopieniu izolacji, a w konsekwencji pożarowi. Bezpiecznik chroni więc całą instalację, a nie tylko podłączony do niej sprzęt.
Dla zabezpieczenia o wartości 20 A, które jest zalecane dla urządzenia 4 kW w instalacji jednofazowej 230V, kluczowe jest zastosowanie miedzianego przewodu o minimalnym przekroju 2,5 mm². Jest to absolutne minimum zapewniające bezpieczne odprowadzenie ciepła i zapobiegające przegrzewaniu się kabla pod obciążeniem.
W przypadku instalacji trójfazowej 400V, gdzie wymagane zabezpieczenie to 10 A, teoretycznie wystarczyłby przewód o przekroju 1,5 mm². Jednakże, ze względu na charakter obwodów siłowych oraz możliwość przyszłej rozbudowy instalacji, a także dla zapewnienia większej odporności na obciążenia, zdecydowanie zaleca się stosowanie przewodów o przekroju co najmniej 2,5 mm² również w tym przypadku.
Najczęstsze błędy przy doborze zabezpieczeń – jak ich uniknąć?
Wielu użytkowników popełnia podstawowe błędy, które mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych jest wymiana bezpiecznika na model o wyższej wartości prądowej, gdy poprzedni "ciągle wybija". Jest to skrajnie niebezpieczne podejście. Jeśli bezpiecznik się wyłącza, oznacza to, że obwód jest przeciążony lub wystąpiło zwarcie. Zwiększenie wartości bezpiecznika bez zdiagnozowania i usunięcia przyczyny problemu, jedynie maskuje objawy, jednocześnie narażając przewody na przegrzanie, co grozi pożarem lub uszkodzeniem urządzenia.
Kolejnym częstym błędem jest ignorowanie znaczenia odpowiedniego przekroju przewodów. Nawet jeśli dobierzemy idealny bezpiecznik, ale przewody w ścianie mają zbyt mały przekrój, będą się one przegrzewać. Bezpiecznik o odpowiedniej wartości prądowej nie będzie w stanie ich ochronić, ponieważ nie jest zaprojektowany do wykrywania subtelnego przegrzewania się kabla, a jedynie do ochrony przed przepływem zbyt dużego prądu. To prosta droga do pożaru.
Nie można również zapominać o właściwym doborze charakterystyki bezpiecznika. Stosowanie bezpiecznika o charakterystyce B do urządzeń, które generują wysokie prądy rozruchowe (np. silniki), jest błędem. Taki bezpiecznik będzie albo niepotrzebnie wyzwalał się podczas normalnej pracy urządzenia (tzw. "fałszywe alarmy"), albo, jeśli zostanie dobrany o zbyt wysokim amperażu, aby uniknąć tych fałszywych alarmów, nie zapewni już odpowiedniej ochrony przed przeciążeniem.
Zanim podejmiesz decyzję: dlaczego konsultacja z elektrykiem jest niezbędna?
Podsumowując, dobór bezpiecznika do urządzenia o mocy 4 kW wymaga uwzględnienia wielu czynników, takich jak rodzaj instalacji, napięcie, a także charakterystyka samego urządzenia. Należy pamiętać, że przedstawione tu informacje mają charakter poglądowy i edukacyjny. Wszelkie prace związane z instalacją elektryczną, a w szczególności dobór i montaż zabezpieczeń, powinny być zawsze wykonywane przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia. Samodzielne działania bez niezbędnej wiedzy i doświadczenia są nie tylko ryzykowne, ale mogą prowadzić do poważnych konsekwencji prawnych i materialnych.
Informacje zawarte w tym artykule mają charakter wyłącznie poglądowy i nie zastępują profesjonalnej porady.
